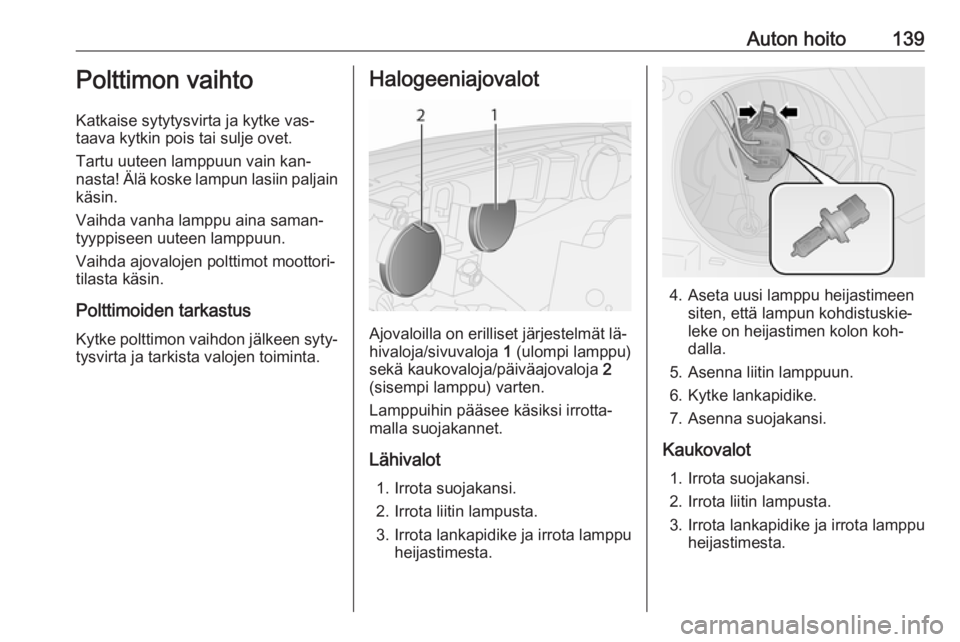

Auton hoito139Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta! Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Ajovaloilla on erilliset järjestelmät lä‐
hivaloja/sivuvaloja 1 (ulompi lamppu)
sekä kaukovaloja/päiväajovaloja 2
(sisempi lamppu) varten.
Lamppuihin pääsee käsiksi irrotta‐
malla suojakannet.
Lähivalot 1. Irrota suojakansi.
2. Irrota liitin lampusta.
3. Irrota lankapidike ja irrota lamppu heijastimesta.
4. Aseta uusi lamppu heijastimeensiten, että lampun kohdistuskie‐
leke on heijastimen kolon koh‐ dalla.
5. Asenna liitin lamppuun.
6. Kytke lankapidike.
7. Asenna suojakansi.
Kaukovalot 1. Irrota suojakansi.
2. Irrota liitin lampusta.
3. Irrota lankapidike ja irrota lamppu heijastimesta.

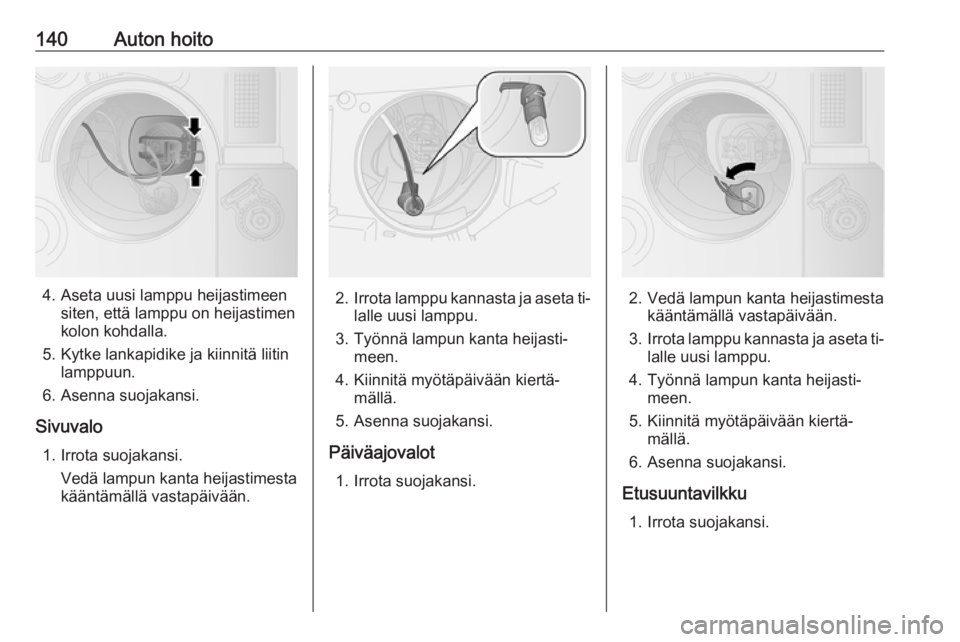

140Auton hoito
4. Aseta uusi lamppu heijastimeensiten, että lamppu on heijastimen
kolon kohdalla.
5. Kytke lankapidike ja kiinnitä liitin lamppuun.
6. Asenna suojakansi.
Sivuvalo 1. Irrota suojakansi. Vedä lampun kanta heijastimesta
kääntämällä vastapäivään.2. Irrota lamppu kannasta ja aseta ti‐
lalle uusi lamppu.
3. Työnnä lampun kanta heijasti‐ meen.
4. Kiinnitä myötäpäivään kiertä‐ mällä.
5. Asenna suojakansi.
Päiväajovalot 1. Irrota suojakansi.2. Vedä lampun kanta heijastimesta kääntämällä vastapäivään.
3. Irrota lamppu kannasta ja aseta ti‐
lalle uusi lamppu.
4. Työnnä lampun kanta heijasti‐ meen.
5. Kiinnitä myötäpäivään kiertä‐ mällä.
6. Asenna suojakansi.
Etusuuntavilkku 1. Irrota suojakansi.

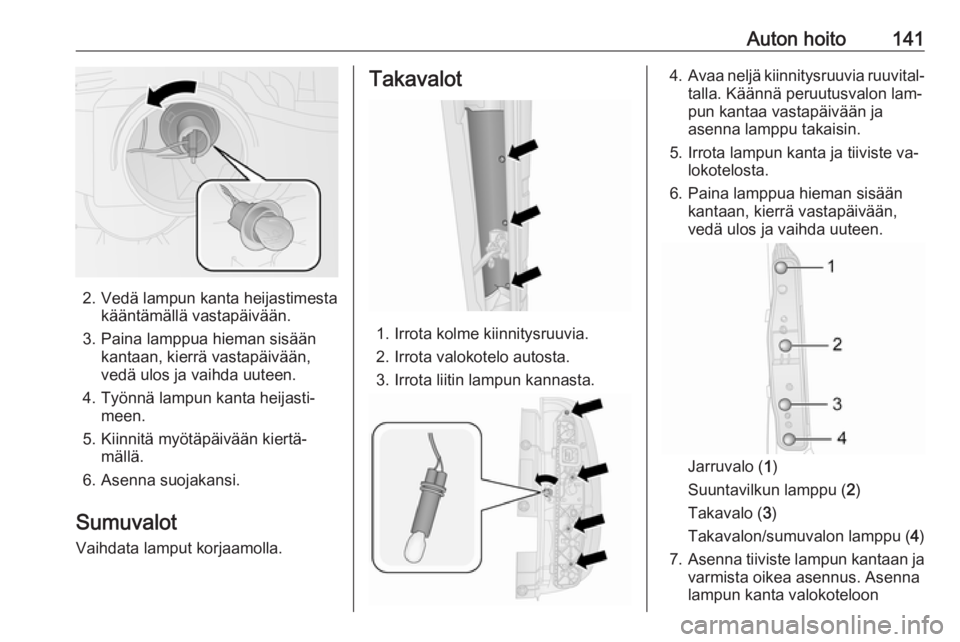

Auton hoito141
2. Vedä lampun kanta heijastimestakääntämällä vastapäivään.
3. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
4. Työnnä lampun kanta heijasti‐ meen.
5. Kiinnitä myötäpäivään kiertä‐ mällä.
6. Asenna suojakansi.
Sumuvalot Vaihdata lamput korjaamolla.
Takavalot
1. Irrota kolme kiinnitysruuvia.
2. Irrota valokotelo autosta.
3. Irrota liitin lampun kannasta.
4. Avaa neljä kiinnitysruuvia ruuvital‐
talla. Käännä peruutusvalon lam‐
pun kantaa vastapäivään ja
asenna lamppu takaisin.
5. Irrota lampun kanta ja tiiviste va‐ lokotelosta.
6. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Jarruvalo ( 1)
Suuntavilkun lamppu ( 2)
Takavalo ( 3)
Takavalon/sumuvalon lamppu ( 4)
7. Asenna tiiviste lampun kantaan ja
varmista oikea asennus. Asennalampun kanta valokoteloon

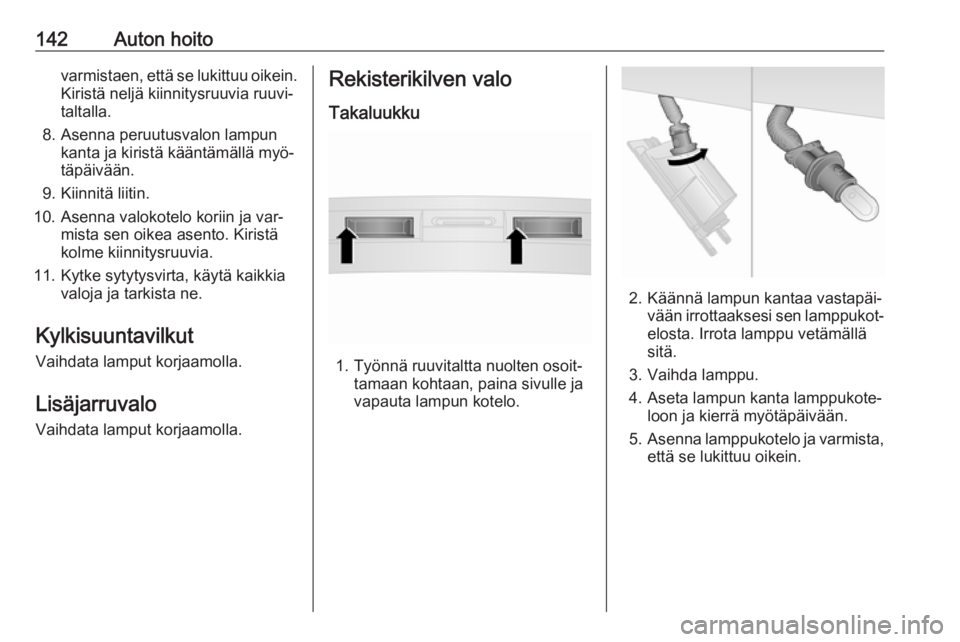

142Auton hoitovarmistaen, että se lukittuu oikein.
Kiristä neljä kiinnitysruuvia ruuvi‐
taltalla.
8. Asenna peruutusvalon lampun kanta ja kiristä kääntämällä myö‐
täpäivään.
9. Kiinnitä liitin.
10. Asenna valokotelo koriin ja var‐ mista sen oikea asento. Kiristä
kolme kiinnitysruuvia.
11. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut Vaihdata lamput korjaamolla.
Lisäjarruvalo Vaihdata lamput korjaamolla.Rekisterikilven valo
Takaluukku
1. Työnnä ruuvitaltta nuolten osoit‐ tamaan kohtaan, paina sivulle ja
vapauta lampun kotelo.
2. Käännä lampun kantaa vastapäi‐ vään irrottaaksesi sen lamppukot‐
elosta. Irrota lamppu vetämällä
sitä.
3. Vaihda lamppu.
4. Aseta lampun kanta lamppukote‐ loon ja kierrä myötäpäivään.
5. Asenna lamppukotelo ja varmista,
että se lukittuu oikein.

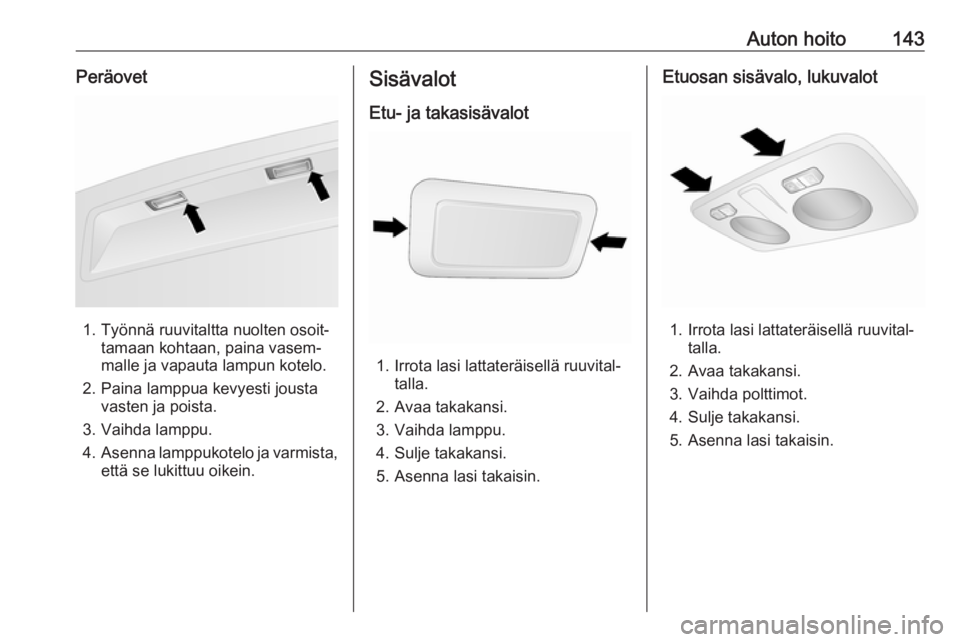

Auton hoito143Peräovet
1. Työnnä ruuvitaltta nuolten osoit‐tamaan kohtaan, paina vasem‐
malle ja vapauta lampun kotelo.
2. Paina lamppua kevyesti jousta vasten ja poista.
3. Vaihda lamppu.
4. Asenna lamppukotelo ja varmista,
että se lukittuu oikein.
Sisävalot
Etu- ja takasisävalot
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Avaa takakansi.
3. Vaihda lamppu.
4. Sulje takakansi.
5. Asenna lasi takaisin.
Etuosan sisävalo, lukuvalot
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Avaa takakansi.
3. Vaihda polttimot.
4. Sulje takakansi.
5. Asenna lasi takaisin.

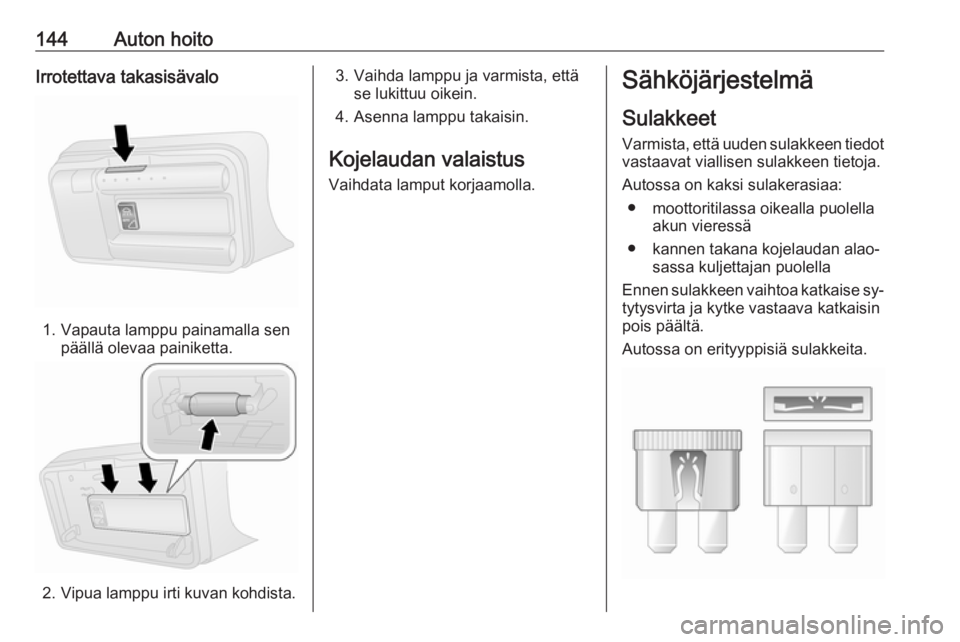

144Auton hoitoIrrotettava takasisävalo
1. Vapauta lamppu painamalla senpäällä olevaa painiketta.
2. Vipua lamppu irti kuvan kohdista.
3. Vaihda lamppu ja varmista, ettäse lukittuu oikein.
4. Asenna lamppu takaisin.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa oikealla puolella akun vieressä
● kannen takana kojelaudan alao‐ sassa kuljettajan puolella
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erityyppisiä sulakkeita.

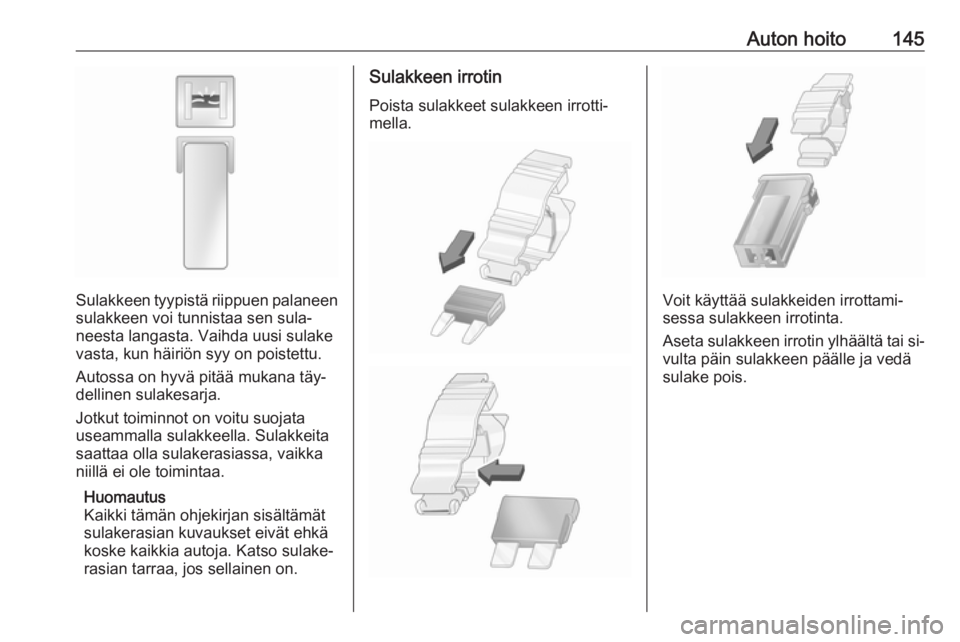

Auton hoito145
Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella. Sulakkeita
saattaa olla sulakerasiassa, vaikka
niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä
koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.
Sulakkeen irrotin
Poista sulakkeet sulakkeen irrotti‐
mella.
Voit käyttää sulakkeiden irrottami‐
sessa sulakkeen irrotinta.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.

146Auton hoitoMoottoritilan sulakerasia
Sulakerasia sijaitsee moottoritilassa
oikealla puolella akun vieressä.
Päästäksesi käsiksi sulakkeisiin,
poista suojakansi irrottamalla kaksi
ruuvia (katso kuva).
NroVirtapiiriF09Takaoven kytkinF10ÄänitorviF14KaukovalotF15PTCI-lämmitinF19IlmastointilaiteF20Takalasin lämmitinF21PolttoainepumppuF30SumuvalotF84CNG-järjestelmäF85VirtapistokkeetF86Savukkeensytytin / istuinten
lämmitysF87Stop-start-järjestelmäF88Peilien lämmitys
Kun olet vaihtanut palaneet sulak‐
keet, asenna sulakerasian kansi ta‐
kaisin.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.

Auton hoito147Kojelaudan sulakerasia
Sulakerasia sijaitsee kannen takana
kojelaudan alaosassa kuljettajan
puolella.
NroVirtapiiriF12Oikea lähivaloF13Vasen lähivalo / ajovalojen kantaman säätöF31Sulakerasian releet / korin
ohjausyksikön releetF32OvivalotF36Diagnostiikkaliitin / ilmastointi‐
järjestelmä / infotainment-
järjestelmä / rengaspaineiden
valvontajärjestelmä / hälytys‐
laitteen äänimerkkiF37Kojelauta / jarrujärjestelmäF38KeskuslukitusF43Tuulilasin pesulaiteF47Sähkötoimiset ikkunatF48Sähkötoimiset ikkunatF49Ulkopeilit / infotainment-järjes‐
telmä / pysäköintitutka / rengas‐ paineiden valvontajärjestelmä /
mittariston valaistus / sadetun‐
nistin

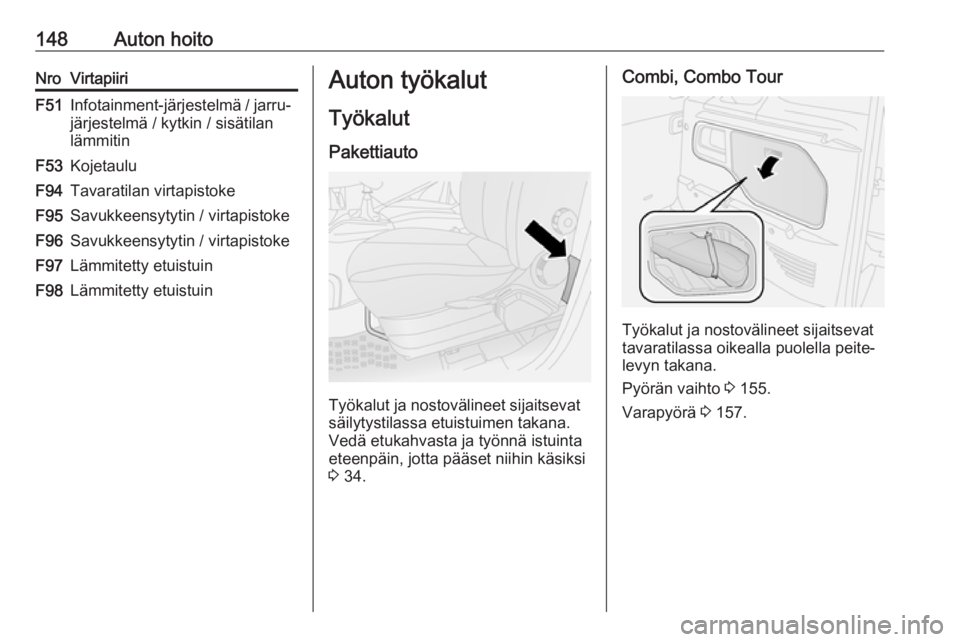

148Auton hoitoNroVirtapiiriF51Infotainment-järjestelmä / jarru‐
järjestelmä / kytkin / sisätilan
lämmitinF53KojetauluF94Tavaratilan virtapistokeF95Savukkeensytytin / virtapistokeF96Savukkeensytytin / virtapistokeF97Lämmitetty etuistuinF98Lämmitetty etuistuinAuton työkalut
Työkalut
Pakettiauto
Työkalut ja nostovälineet sijaitsevat
säilytystilassa etuistuimen takana.
Vedä etukahvasta ja työnnä istuinta
eteenpäin, jotta pääset niihin käsiksi 3 34.
Combi, Combo Tour
Työkalut ja nostovälineet sijaitsevat
tavaratilassa oikealla puolella peite‐
levyn takana.
Pyörän vaihto 3 155.
Varapyörä 3 157.
