OPEL COMBO 2017 Priručnik za vlasnika (in Croatian)

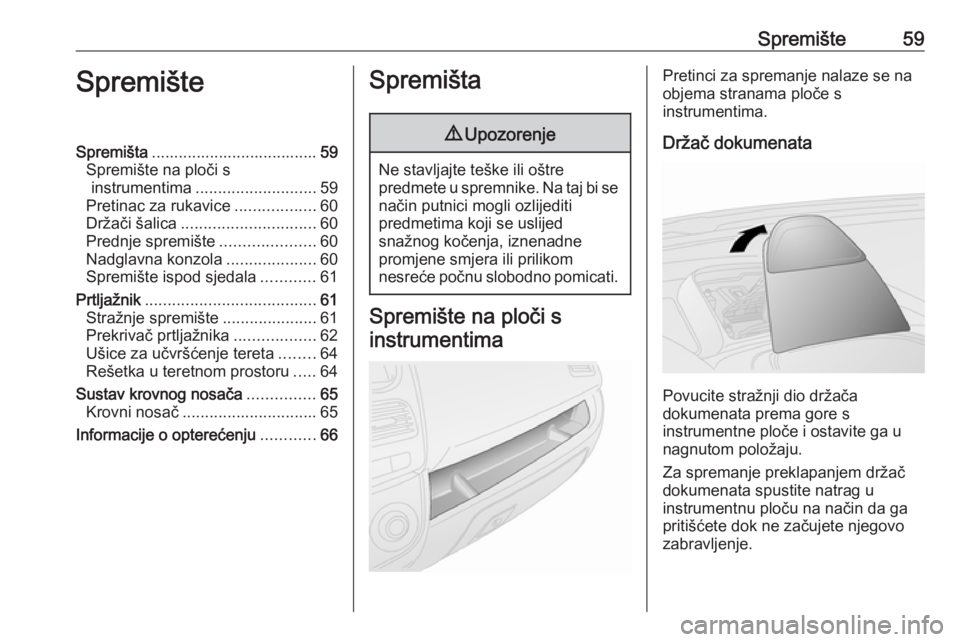

Spremište59SpremišteSpremišta..................................... 59
Spremište na ploči s instrumentima ........................... 59
Pretinac za rukavice ..................60
Držači šalica .............................. 60
Prednje spremište .....................60
Nadglavna konzola ....................60
Spremište ispod sjedala ............61
Prtljažnik ...................................... 61
Stražnje spremište .....................61
Prekrivač prtljažnika ..................62
Ušice za učvršćenje tereta ........64
Rešetka u teretnom prostoru .....64
Sustav krovnog nosača ...............65
Krovni nosač .............................. 65
Informacije o opterećenju ............66Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Pretinci za spremanje nalaze se na
objema stranama ploče s
instrumentima.
Držač dokumenata
Povucite stražnji dio držača
dokumenata prema gore s
instrumentne ploče i ostavite ga u
nagnutom položaju.
Za spremanje preklapanjem držač
dokumenata spustite natrag u
instrumentnu ploču na način da ga pritišćete dok ne začujete njegovo
zabravljenje.

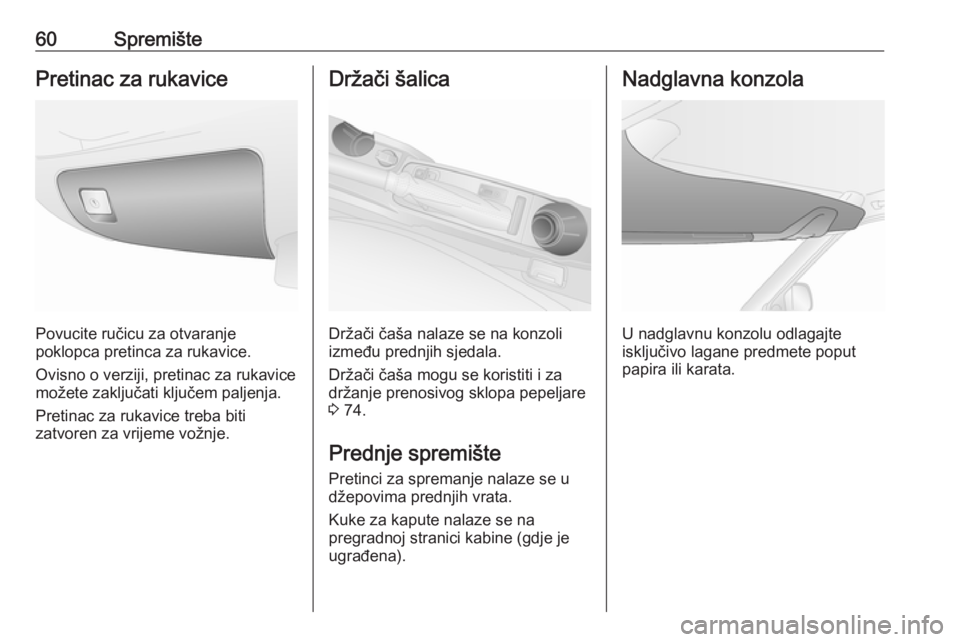

60SpremištePretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
Ovisno o verziji, pretinac za rukavice
možete zaključati ključem paljenja.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala.
Držači čaša mogu se koristiti i za držanje prenosivog sklopa pepeljare
3 74.
Prednje spremište
Pretinci za spremanje nalaze se u
džepovima prednjih vrata.
Kuke za kapute nalaze se na
pregradnoj stranici kabine (gdje je
ugrađena).
Nadglavna konzola
U nadglavnu konzolu odlagajte
isključivo lagane predmete poput
papira ili karata.

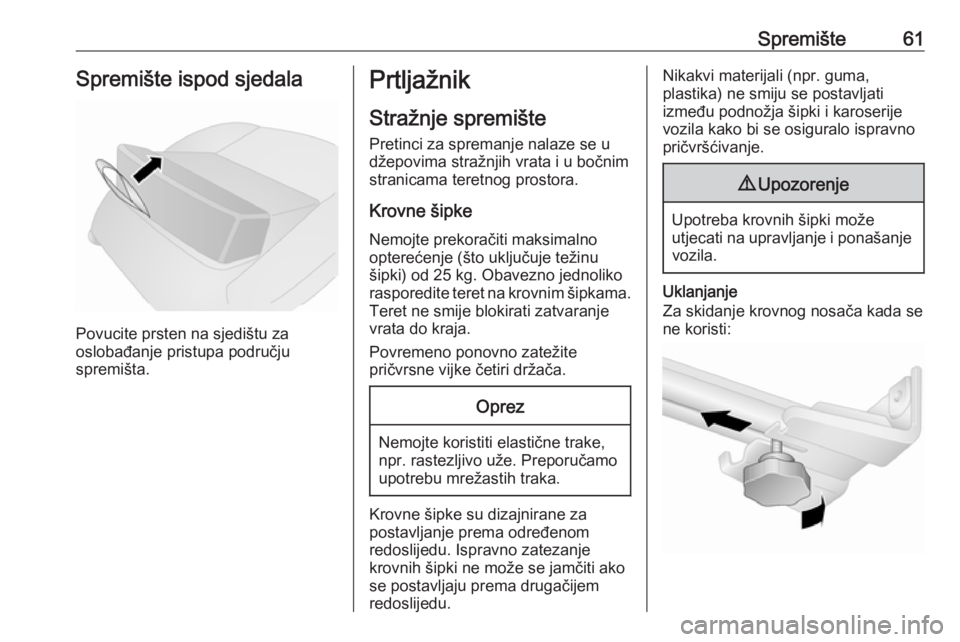

Spremište61Spremište ispod sjedala
Povucite prsten na sjedištu za
oslobađanje pristupa području
spremišta.
Prtljažnik
Stražnje spremište
Pretinci za spremanje nalaze se u
džepovima stražnjih vrata i u bočnim
stranicama teretnog prostora.
Krovne šipke Nemojte prekoračiti maksimalno
opterećenje (što uključuje težinu
šipki) od 25 kg. Obavezno jednoliko
rasporedite teret na krovnim šipkama. Teret ne smije blokirati zatvaranje
vrata do kraja.
Povremeno ponovno zatežite
pričvrsne vijke četiri držača.Oprez
Nemojte koristiti elastične trake,
npr. rastezljivo uže. Preporučamo upotrebu mrežastih traka.
Krovne šipke su dizajnirane za
postavljanje prema određenom
redoslijedu. Ispravno zatezanje
krovnih šipki ne može se jamčiti ako
se postavljaju prema drugačijem
redoslijedu.
Nikakvi materijali (npr. guma,
plastika) ne smiju se postavljati
između podnožja šipki i karoserije
vozila kako bi se osiguralo ispravno
pričvršćivanje.9 Upozorenje
Upotreba krovnih šipki može
utjecati na upravljanje i ponašanje vozila.
Uklanjanje
Za skidanje krovnog nosača kada se
ne koristi:

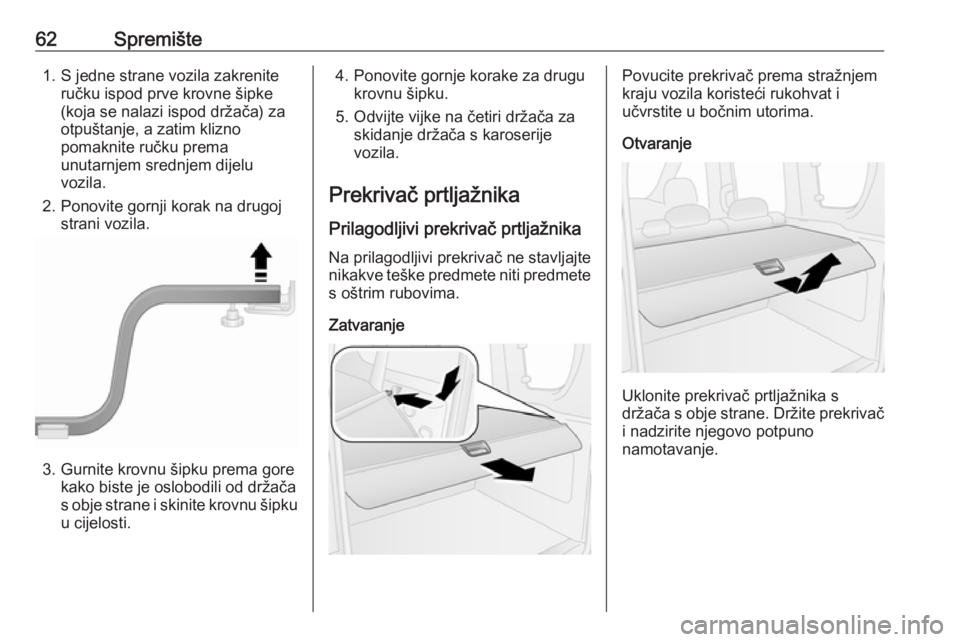

62Spremište1. S jedne strane vozila zakreniteručku ispod prve krovne šipke
(koja se nalazi ispod držača) za
otpuštanje, a zatim klizno pomaknite ručku prema
unutarnjem srednjem dijelu
vozila.
2. Ponovite gornji korak na drugoj strani vozila.
3. Gurnite krovnu šipku prema gorekako biste je oslobodili od držačas obje strane i skinite krovnu šipku
u cijelosti.
4. Ponovite gornje korake za drugu krovnu šipku.
5. Odvijte vijke na četiri držača za skidanje držača s karoserije
vozila.
Prekrivač prtljažnika
Prilagodljivi prekrivač prtljažnika Na prilagodljivi prekrivač ne stavljajte
nikakve teške predmete niti predmete
s oštrim rubovima.
ZatvaranjePovucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Otvaranje
Uklonite prekrivač prtljažnika s
držača s obje strane. Držite prekrivač
i nadzirite njegovo potpuno
namotavanje.

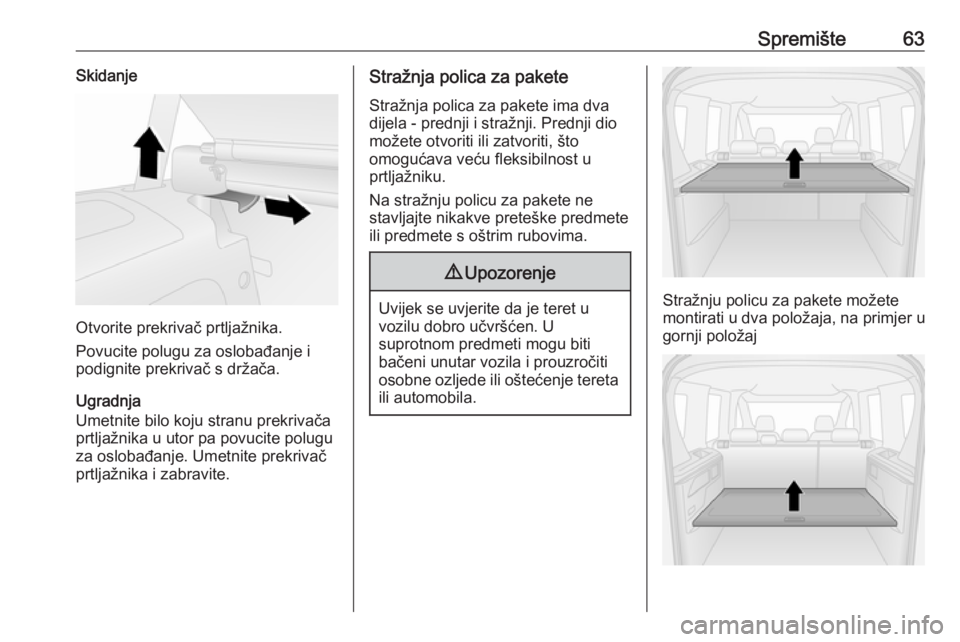

Spremište63Skidanje
Otvorite prekrivač prtljažnika.
Povucite polugu za oslobađanje i
podignite prekrivač s držača.
Ugradnja
Umetnite bilo koju stranu prekrivača
prtljažnika u utor pa povucite polugu za oslobađanje. Umetnite prekrivač
prtljažnika i zabravite.
Stražnja polica za pakete
Stražnja polica za pakete ima dvadijela - prednji i stražnji. Prednji dio
možete otvoriti ili zatvoriti, što
omogućava veću fleksibilnost u
prtljažniku.
Na stražnju policu za pakete ne
stavljajte nikakve preteške predmete
ili predmete s oštrim rubovima.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.Stražnju policu za pakete možete
montirati u dva položaja, na primjer u
gornji položaj

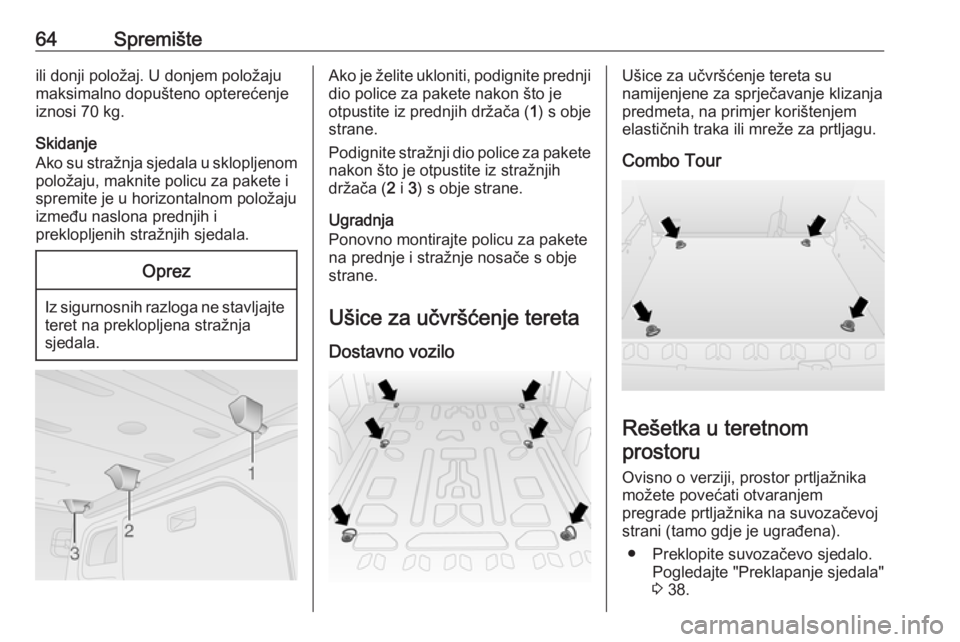

64Spremišteili donji položaj. U donjem položaju
maksimalno dopušteno opterećenje
iznosi 70 kg.
Skidanje
Ako su stražnja sjedala u sklopljenom
položaju, maknite policu za pakete i
spremite je u horizontalnom položaju
između naslona prednjih i
preklopljenih stražnjih sjedala.Oprez
Iz sigurnosnih razloga ne stavljajte
teret na preklopljena stražnja
sjedala.
Ako je želite ukloniti, podignite prednji dio police za pakete nakon što je
otpustite iz prednjih držača ( 1) s obje
strane.
Podignite stražnji dio police za pakete
nakon što je otpustite iz stražnjih
držača ( 2 i 3) s obje strane.
Ugradnja
Ponovno montirajte policu za pakete
na prednje i stražnje nosače s obje
strane.
Ušice za učvršćenje tereta
Dostavno voziloUšice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, na primjer korištenjem
elastičnih traka ili mreže za prtljagu.
Combo Tour
Rešetka u teretnomprostoru
Ovisno o verziji, prostor prtljažnika
možete povećati otvaranjem
pregrade prtljažnika na suvozačevoj
strani (tamo gdje je ugrađena).
● Preklopite suvozačevo sjedalo. Pogledajte "Preklapanje sjedala"
3 38.

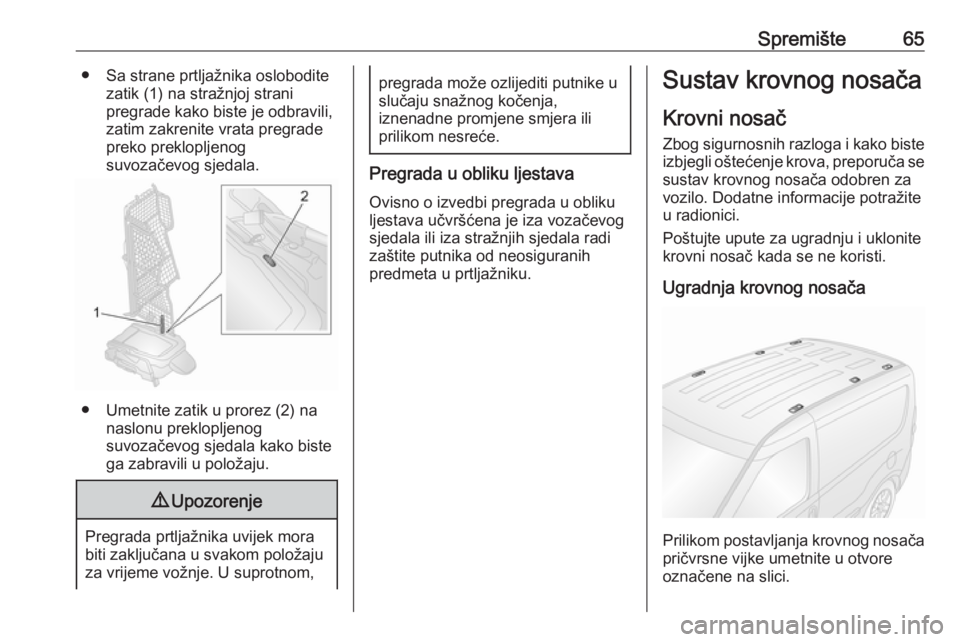

Spremište65● Sa strane prtljažnika osloboditezatik (1) na stražnjoj strani
pregrade kako biste je odbravili,
zatim zakrenite vrata pregrade
preko preklopljenog
suvozačevog sjedala.
● Umetnite zatik u prorez (2) na naslonu preklopljenog
suvozačevog sjedala kako biste
ga zabravili u položaju.
9 Upozorenje
Pregrada prtljažnika uvijek mora
biti zaključana u svakom položaju
za vrijeme vožnje. U suprotnom,
pregrada može ozlijediti putnike u
slučaju snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće.
Pregrada u obliku ljestava
Ovisno o izvedbi pregrada u obliku
ljestava učvršćena je iza vozačevog
sjedala ili iza stražnjih sjedala radi
zaštite putnika od neosiguranih
predmeta u prtljažniku.
Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako biste izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za vozilo. Dodatne informacije potražite
u radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Prilikom postavljanja krovnog nosača pričvrsne vijke umetnite u otvore
označene na slici.

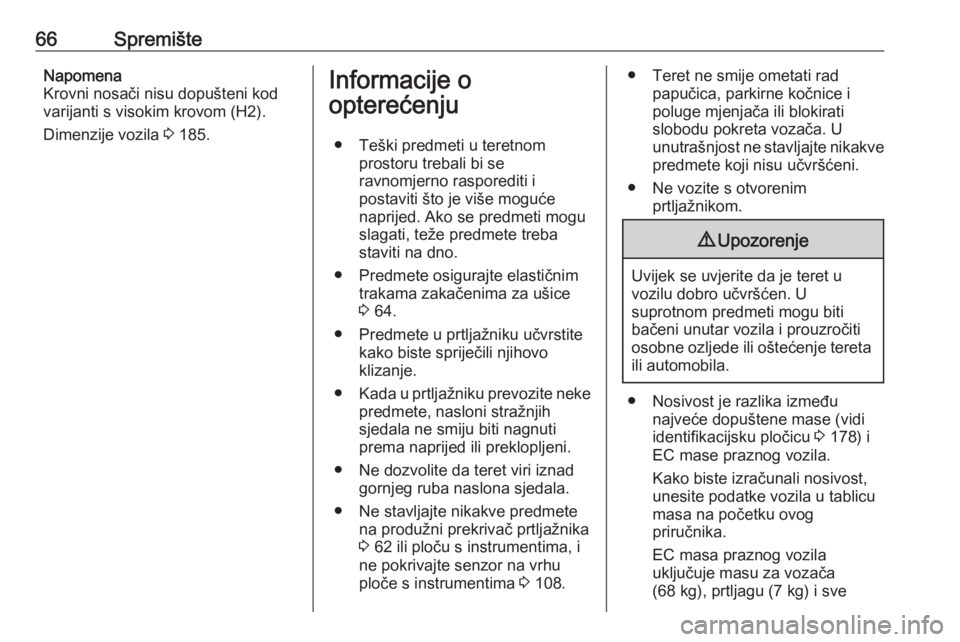

66SpremišteNapomena
Krovni nosači nisu dopušteni kod
varijanti s visokim krovom (H2).
Dimenzije vozila 3 185.Informacije o
opterećenju
● Teški predmeti u teretnom prostoru trebali bi se
ravnomjerno rasporediti i
postaviti što je više moguće
naprijed. Ako se predmeti mogu
slagati, teže predmete treba
staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 64.
● Predmete u prtljažniku učvrstite kako biste spriječili njihovo
klizanje.
● Kada u prtljažniku prevozite neke
predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
prema naprijed ili preklopljeni.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na produžni prekrivač prtljažnika
3 62 ili ploču s instrumentima, i
ne pokrivajte senzor na vrhu
ploče s instrumentima 3 108.● Teret ne smije ometati rad
papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 178) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve

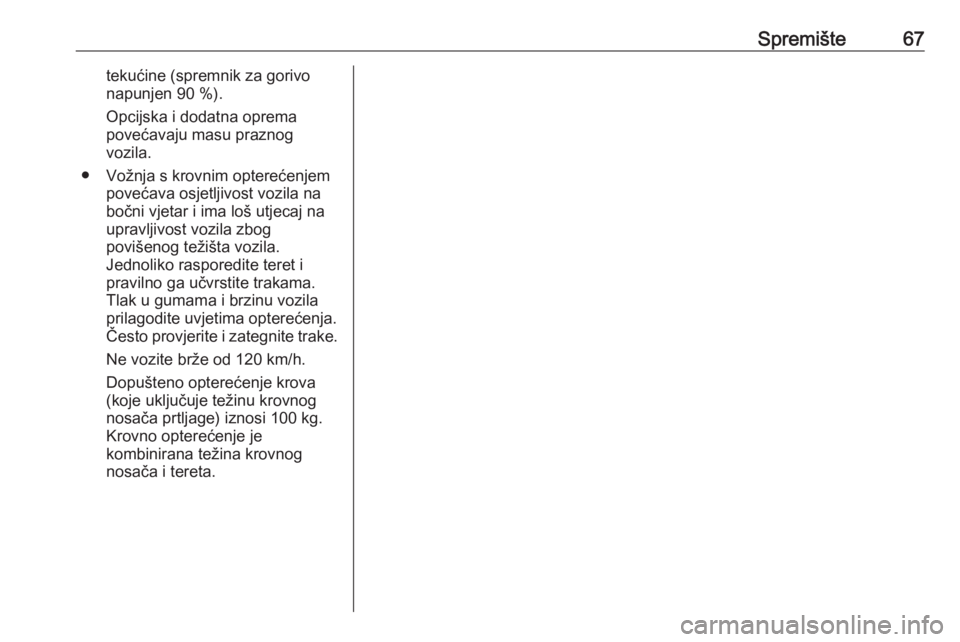

Spremište67tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama. Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova
(koje uključuje težinu krovnog
nosača prtljage) iznosi 100 kg.
Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

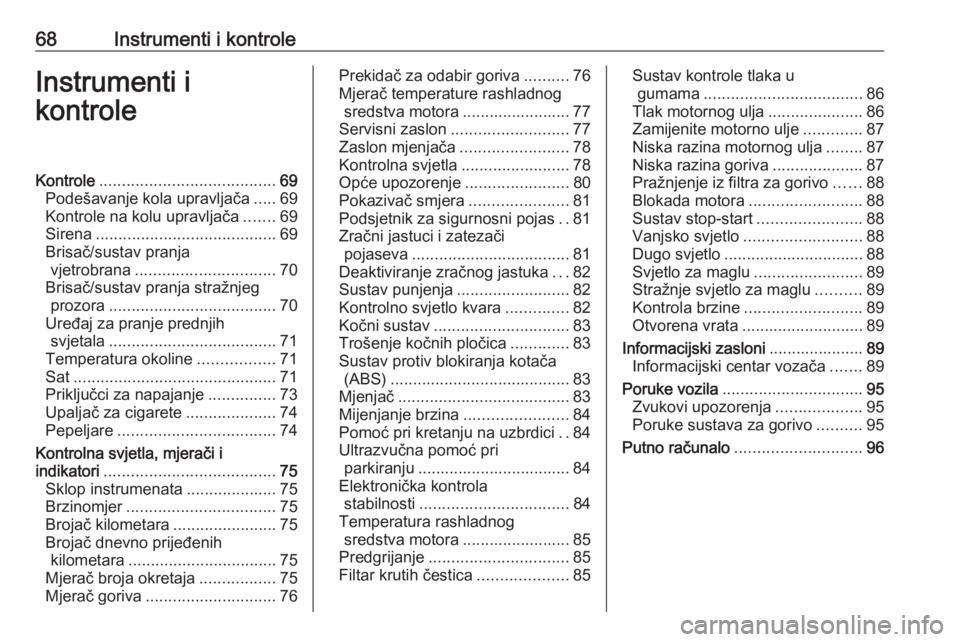

68Instrumenti i kontroleInstrumenti i
kontroleKontrole ....................................... 69
Podešavanje kola upravljača .....69
Kontrole na kolu upravljača .......69
Sirena ........................................ 69
Brisač/sustav pranja vjetrobrana ............................... 70
Brisač/sustav pranja stražnjeg prozora ..................................... 70
Uređaj za pranje prednjih svjetala ..................................... 71
Temperatura okoline .................71
Sat ............................................. 71
Priključci za napajanje ...............73
Upaljač za cigarete ....................74
Pepeljare ................................... 74
Kontrolna svjetla, mjerači i
indikatori ...................................... 75
Sklop instrumenata ....................75
Brzinomjer ................................. 75
Brojač kilometara .......................75
Brojač dnevno prijeđenih kilometara ................................. 75
Mjerač broja okretaja .................75
Mjerač goriva ............................. 76Prekidač za odabir goriva ..........76
Mjerač temperature rashladnog sredstva motora ........................ 77
Servisni zaslon .......................... 77
Zaslon mjenjača ........................78
Kontrolna svjetla ........................78
Opće upozorenje .......................80
Pokazivač smjera ......................81
Podsjetnik za sigurnosni pojas ..81
Zračni jastuci i zatezači pojaseva ................................... 81
Deaktiviranje zračnog jastuka ...82
Sustav punjenja .........................82
Kontrolno svjetlo kvara ..............82
Kočni sustav .............................. 83
Trošenje kočnih pločica .............83
Sustav protiv blokiranja kotača (ABS) ........................................ 83
Mjenjač ...................................... 83
Mijenjanje brzina .......................84
Pomoć pri kretanju na uzbrdici ..84
Ultrazvučna pomoć pri parkiranju .................................. 84
Elektronička kontrola stabilnosti ................................. 84
Temperatura rashladnog sredstva motora ........................ 85
Predgrijanje ............................... 85
Filtar krutih čestica ....................85Sustav kontrole tlaka u
gumama ................................... 86
Tlak motornog ulja .....................86
Zamijenite motorno ulje .............87
Niska razina motornog ulja ........87
Niska razina goriva ....................87
Pražnjenje iz filtra za gorivo ......88
Blokada motora ......................... 88
Sustav stop-start .......................88
Vanjsko svjetlo .......................... 88
Dugo svjetlo ............................... 88
Svjetlo za maglu ........................89
Stražnje svjetlo za maglu ..........89
Kontrola brzine .......................... 89
Otvorena vrata ........................... 89
Informacijski zasloni .....................89
Informacijski centar vozača .......89
Poruke vozila ............................... 95
Zvukovi upozorenja ...................95
Poruke sustava za gorivo ..........95
Putno računalo ............................ 96
