OPEL COMBO D 2018 Uživatelská příručka (in Czech)

Péče o vozidlo149Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Použití kapaliny do ostřikovačů
obsahující izopropanolu může míz za následek poškození světel
vnějšího osvětlení.
Kapalina ostřikovače 3 182.
Brzdy
Skřípavý zvuk nebo rozsvícení
kontrolky opotřebení brzdových
destiček F signalizuje, že brzdové
obložení má minimální tloušťku.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Signalizace opotřebení brzdových
destiček F 3 85.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Při doplňování zajistěte maximální čistotu, protože kontaminace brzdové kapaliny může vést k funkčním
problémům v brzdové soustavě.
Příčinu úniku brzdové kapaliny
nechte odstranit v servisu.
Používejte pouze vysoce výkonnou
brzdovou kapalinu schválenou pro
vozidlo.
Brzdová a spojková kapalina 3 182.
Akumulátor vozidla
Akumulátor vozidla se nachází
v motorovém prostoru.
Akumulátor vozidla je bezúdržbový pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru

150Péče o vozidlomůže vybít akumulátor vozidla.
Vyhněte se používání
postradatelných elektrických
spotřebičů.
Baterie nepatří do domácího odpadu. Musejí se zlikvidovat v příslušné
recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru vozidla. Odpojte svorku od záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním
akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 107.
Výměna akumulátoru vozidla
Poznámky
Jakákoliv odchylka od pokynů
uvedených v této kapitole může mít
za následek dočasnou deaktivaci
nebo narušení systému Stop – Start.
Pří výměně akumulátoru u vozidel se
systémem stop-start zajistěte použití
správného akumulátoru vozidla.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 118.
Dobíjení akumulátoru vozidla9 Varování
Při použití nabíječky akumulátorů
u vozidel se systémem stop-start
zajistěte, aby nabíjecí napětí
nepřekročilo 14,6 V. V opačném
případě může dojít k poškození
akumulátoru.
9 Nebezpečí
Při dobíjení akumulátoru zajistěte
dostatečné větrání. Dojde-li
k nahromadění plynů
generovaných během dobíjení,
hrozí nebezpečí výbuchu!
Startování pomocí startovacích
kabelů 3 174.
Výstražný štítek

Péče o vozidlo151Význam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Výměna lišty stěrače
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače na zadních
výkyvných dveřích
Nadzvedněte raménko stěrače,
zatlačte a podržte příchytku a oddělte
lištu stěrače.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

152Péče o vozidloLišta stěrače na dveřích
zavazadlového prostoru
Nadzvedněte raménko stěrače,
zatlačte a podržte příchytku a oddělte
lištu stěrače.
Připevněte lištu stěrače k raménku
stěrače a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici!
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.Halogenové světlomety
Světlomety mají samostatné systémy
pro tlumená/boční světla 1 (vnější
žárovka) a dálková světla/světla pro
jízdu ve dne 2 (vnitřní žárovka).
Pro přístup k žárovkám vytáhněte
ochranné kryty.

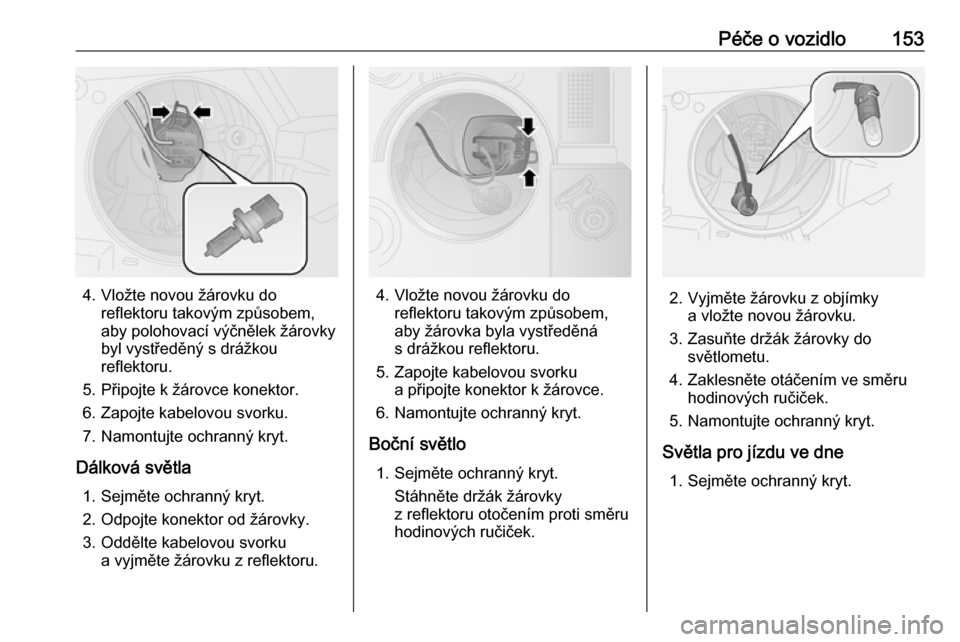

Tlumená světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.

Péče o vozidlo153
4. Vložte novou žárovku doreflektoru takovým způsobem,
aby polohovací výčnělek žárovky
byl vystředěný s drážkou
reflektoru.
5. Připojte k žárovce konektor.
6. Zapojte kabelovou svorku.
7. Namontujte ochranný kryt.
Dálková světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.4. Vložte novou žárovku doreflektoru takovým způsobem,
aby žárovka byla vystředěná
s drážkou reflektoru.
5. Zapojte kabelovou svorku a připojte konektor k žárovce.
6. Namontujte ochranný kryt.
Boční světlo 1. Sejměte ochranný kryt. Stáhněte držák žárovky
z reflektoru otočením proti směru
hodinových ručiček.2. Vyjměte žárovku z objímky
a vložte novou žárovku.
3. Zasuňte držák žárovky do světlometu.
4. Zaklesněte otáčením ve směru hodinových ručiček.
5. Namontujte ochranný kryt.
Světla pro jízdu ve dne 1. Sejměte ochranný kryt.

154Péče o vozidlo
2. Stáhněte držák žárovkyz reflektoru otočením proti směru
hodinových ručiček.
3. Vyjměte žárovku z objímky a vložte novou žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.

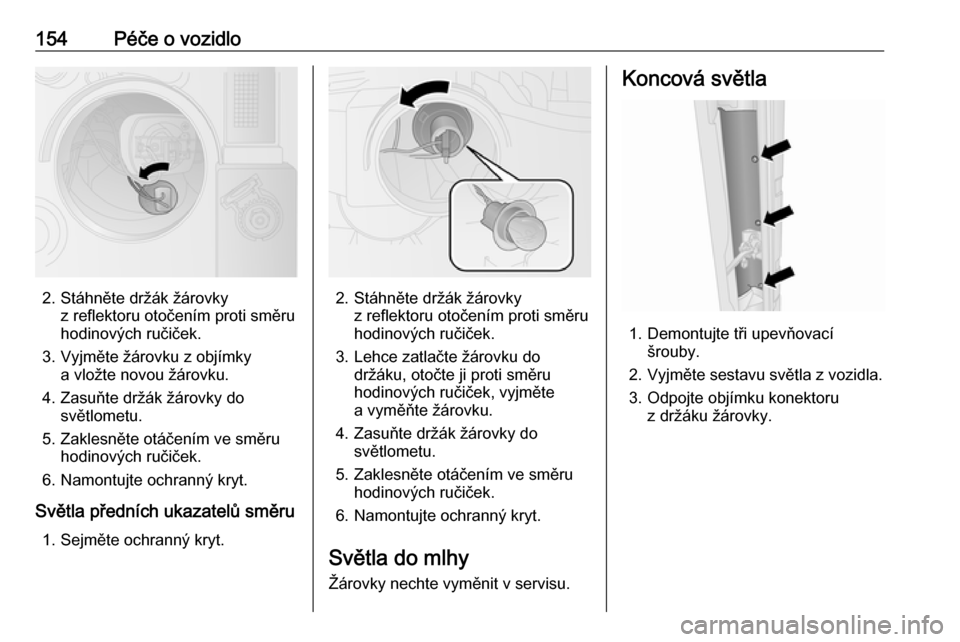

Světla předních ukazatelů směru 1. Sejměte ochranný kryt.2. Stáhněte držák žárovky z reflektoru otočením proti směru
hodinových ručiček.
3. Lehce zatlačte žárovku do držáku, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.
Světla do mlhy
Žárovky nechte vyměnit v servisu.

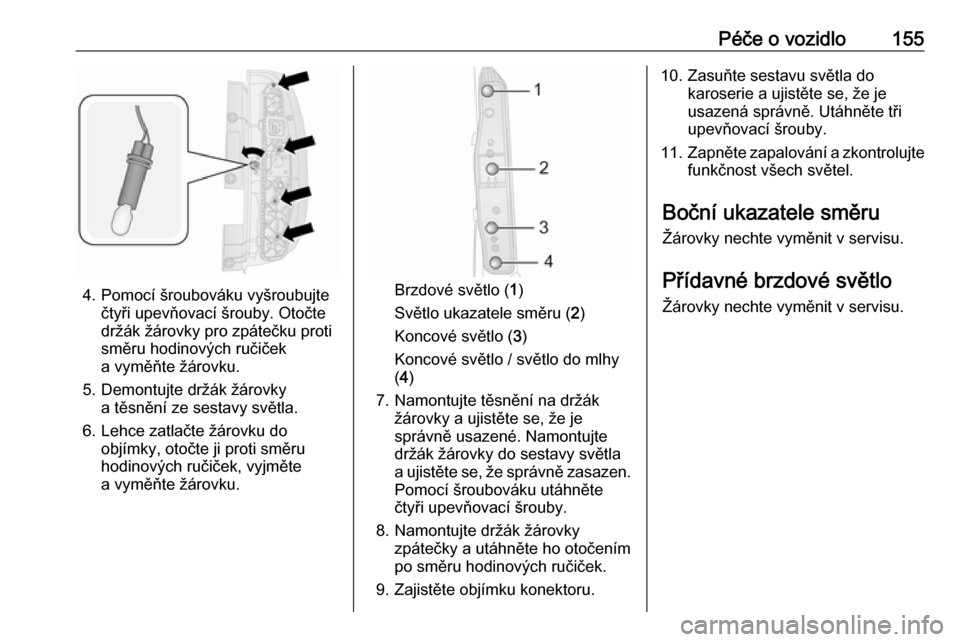

Koncová světla
1. Demontujte tři upevňovací šrouby.
2. Vyjměte sestavu světla z vozidla. 3. Odpojte objímku konektoru z držáku žárovky.

Péče o vozidlo155
4. Pomocí šroubováku vyšroubujtečtyři upevňovací šrouby. Otočte
držák žárovky pro zpátečku proti
směru hodinových ručiček
a vyměňte žárovku.
5. Demontujte držák žárovky a těsnění ze sestavy světla.
6. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.Brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
Koncové světlo ( 3)
Koncové světlo / světlo do mlhy
( 4 )
7. Namontujte těsnění na držák žárovky a ujistěte se, že je
správně usazené. Namontujte
držák žárovky do sestavy světla
a ujistěte se, že správně zasazen. Pomocí šroubováku utáhněte
čtyři upevňovací šrouby.
8. Namontujte držák žárovky zpátečky a utáhněte ho otočením
po směru hodinových ručiček.
9. Zajistěte objímku konektoru.
10. Zasuňte sestavu světla do karoserie a ujistěte se, že je
usazená správně. Utáhněte tři
upevňovací šrouby.
11. Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Boční ukazatele směru
Žárovky nechte vyměnit v servisu.
Přídavné brzdové světlo
Žárovky nechte vyměnit v servisu.

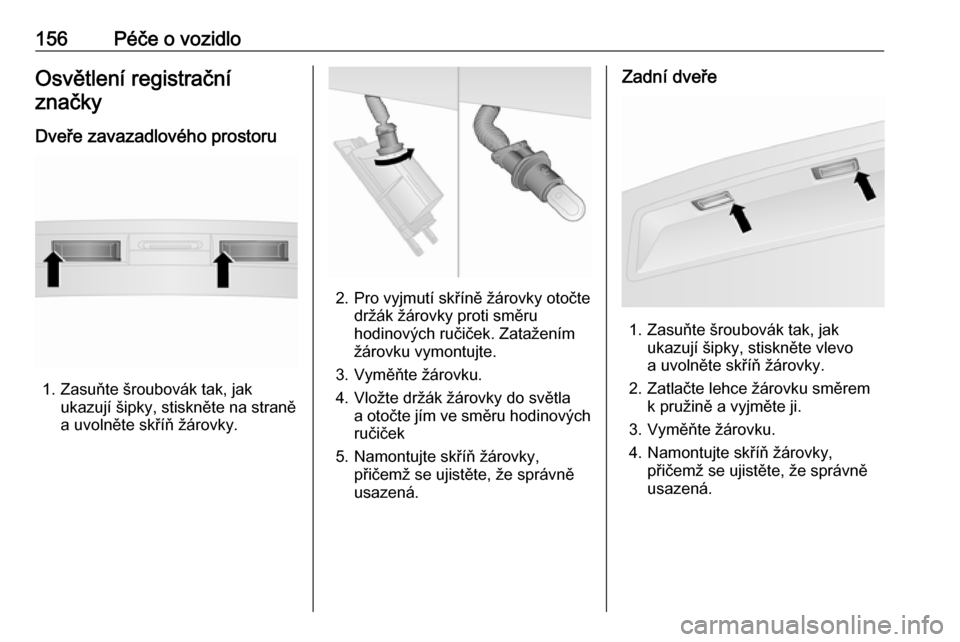

156Péče o vozidloOsvětlení registračníznačky
Dveře zavazadlového prostoru
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte na straně
a uvolněte skříň žárovky.
2. Pro vyjmutí skříně žárovky otočte držák žárovky proti směru
hodinových ručiček. Zatažením
žárovku vymontujte.
3. Vyměňte žárovku.
4. Vložte držák žárovky do světla a otočte jím ve směru hodinovýchručiček
5. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.
Zadní dveře
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte vlevo
a uvolněte skříň žárovky.
2. Zatlačte lehce žárovku směrem k pružině a vyjměte ji.
3. Vyměňte žárovku.
4. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.

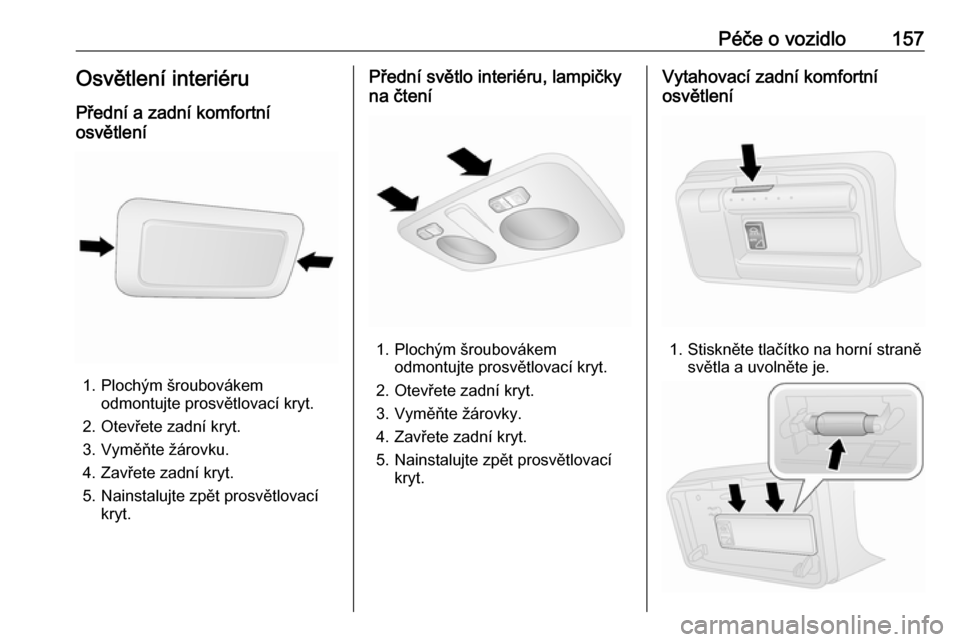

Péče o vozidlo157Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovku.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.
Přední světlo interiéru, lampičky
na čtení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovky.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.
Vytahovací zadní komfortní
osvětlení
1. Stiskněte tlačítko na horní straně světla a uvolněte je.

158Péče o vozidlo2. Ve zobrazených bodech vypačtesestavu světla.
3. Vyměňte žárovku, přičemž se ujistěte, že je správně usazená.
4. Namontujte zpět sestavu světla.
Osvětlení přístrojové desky
Žárovky nechte vyměnit v servisu.Elektrická soustava
PojistkyÚdaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● na pravé straně motorového prostoru, vedle akumulátoru
vozidla
● u vozidel s řízením vlevo; na levé
straně přístrojové desky nebo,
u vozidel s řízením vpravo; na
pravé straně přístrojové desky,
za krytem
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

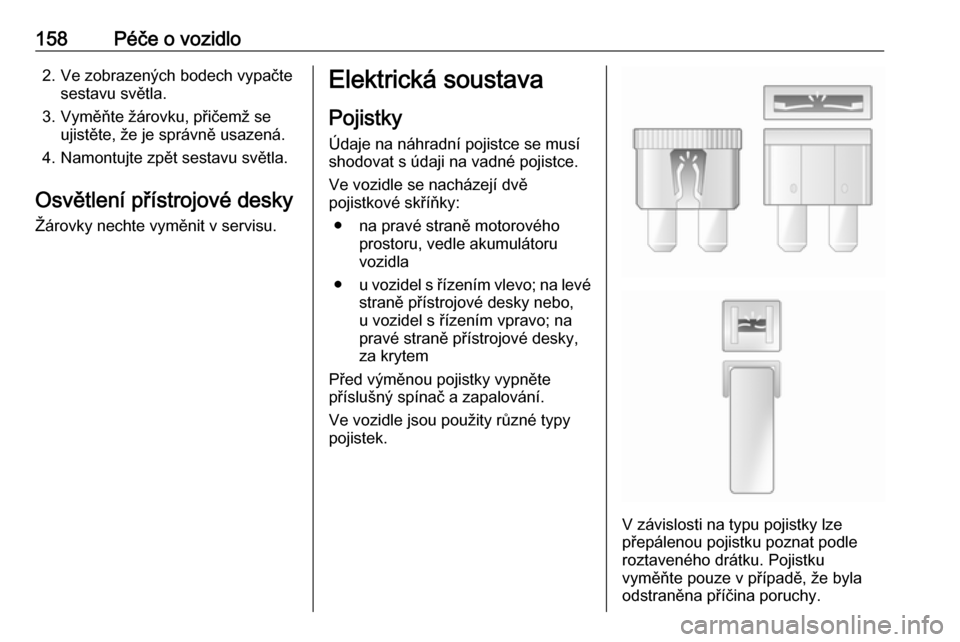

Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
