sensor OPEL COMBO E 2019.1 Instruktionsbok

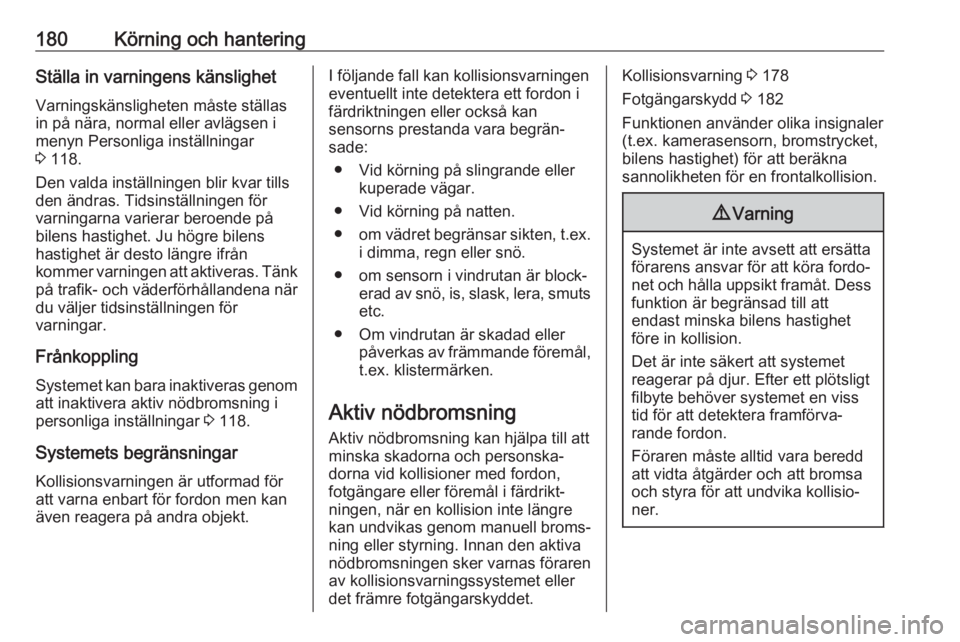

180Körning och hanteringStälla in varningens känslighet
Varningskänsligheten måste ställas
in på nära, normal eller avlägsen i
menyn Personliga inställningar
3 118.
Den valda inställningen blir kvar tills den ändras. Tidsinställningen förvarningarna varierar beroende på
bilens hastighet. Ju högre bilens
hastighet är desto längre ifrån
kommer varningen att aktiveras. Tänk
på trafik- och väderförhållandena när
du väljer tidsinställningen för
varningar.
Frånkoppling
Systemet kan bara inaktiveras genom att inaktivera aktiv nödbromsning i
personliga inställningar 3 118.
Systemets begränsningar
Kollisionsvarningen är utformad för
att varna enbart för fordon men kan
även reagera på andra objekt.I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan
sensorns prestanda vara begrän‐
sade:
● Vid körning på slingrande eller kuperade vägar.
● Vid körning på natten.
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● om sensorn i vindrutan är block‐ erad av snö, is, slask, lera, smuts
etc.
● Om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att minska skadorna och personska‐
dorna vid kollisioner med fordon,
fotgängare eller föremål i färdrikt‐
ningen, när en kollision inte längre
kan undvikas genom manuell broms‐
ning eller styrning. Innan den aktiva nödbromsningen sker varnas föraren
av kollisionsvarningssystemet eller
det främre fotgängarskyddet.Kollisionsvarning 3 178
Fotgängarskydd 3 182
Funktionen använder olika insignaler (t.ex. kamerasensorn, bromstrycket,
bilens hastighet) för att beräkna
sannolikheten för en frontalkollision.9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att
endast minska bilens hastighet före in kollision.
Det är inte säkert att systemet
reagerar på djur. Efter ett plötsligt
filbyte behöver systemet en viss
tid för att detektera framförva‐
rande fordon.
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.

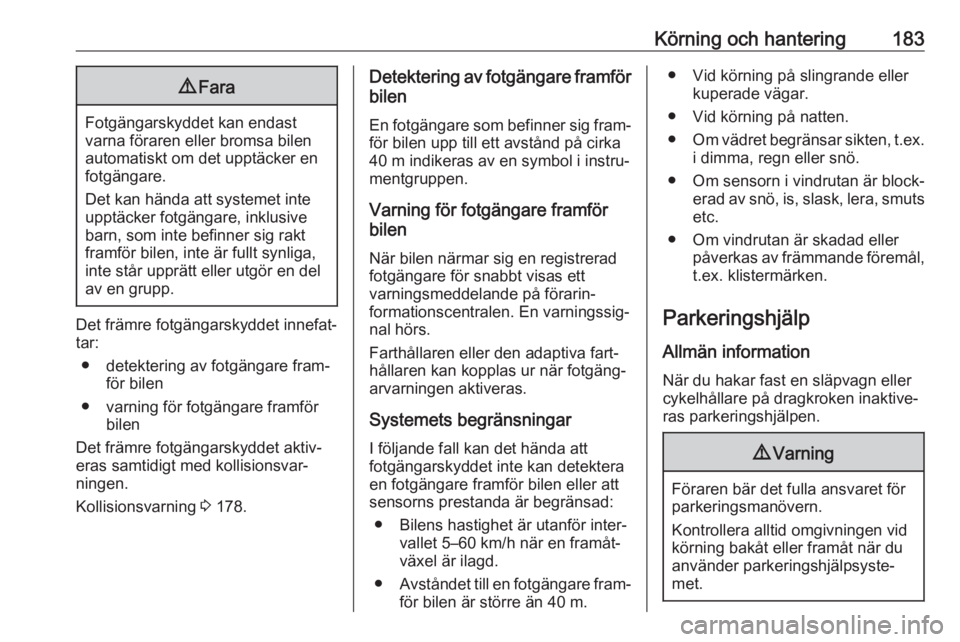

Körning och hantering1839Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
Det främre fotgängarskyddet aktiv‐
eras samtidigt med kollisionsvar‐
ningen.
Kollisionsvarning 3 178.
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐ för bilen upp till ett avstånd på cirka
40 m indikeras av en symbol i instru‐
mentgruppen.
Varning för fotgängare framför
bilen
När bilen närmar sig en registrerad
fotgängare för snabbt visas ett
varningsmeddelande på förarin‐
formationscentralen. En varningssig‐
nal hörs.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 5–60 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.● Vid körning på slingrande eller kuperade vägar.
● Vid körning på natten.
● Om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● Om sensorn i vindrutan är block‐ erad av snö, is, slask, lera, smuts
etc.
● Om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.
Parkeringshjälp
Allmän information När du hakar fast en släpvagn ellercykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.

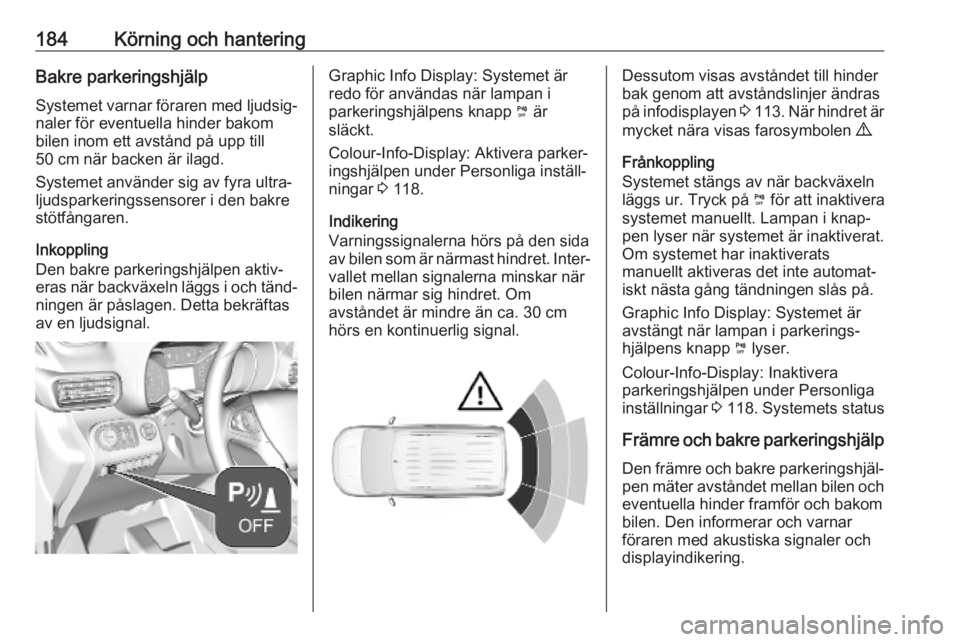

184Körning och hanteringBakre parkeringshjälp
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
50 cm när backen är ilagd.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
stötfångaren.
Inkoppling
Den bakre parkeringshjälpen aktiv‐
eras när backväxeln läggs i och tänd‐
ningen är påslagen. Detta bekräftas
av en ljudsignal.Graphic Info Display: Systemet är
redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen under Personliga inställ‐
ningar 3 118.
Indikering
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras
på infodisplayen 3 113 . När hindret är
mycket nära visas farosymbolen 9.
Frånkoppling
Systemet stängs av när backväxeln
läggs ur. Tryck på ¼ för att inaktivera
systemet manuellt. Lampan i knap‐ pen lyser när systemet är inaktiverat.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Graphic Info Display: Systemet är
avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen under Personliga
inställningar 3 118. Systemets status
Främre och bakre parkeringshjälp
Den främre och bakre parkeringshjäl‐ pen mäter avståndet mellan bilen och
eventuella hinder framför och bakom
bilen. Den informerar och varnar
föraren med akustiska signaler och
displayindikering.

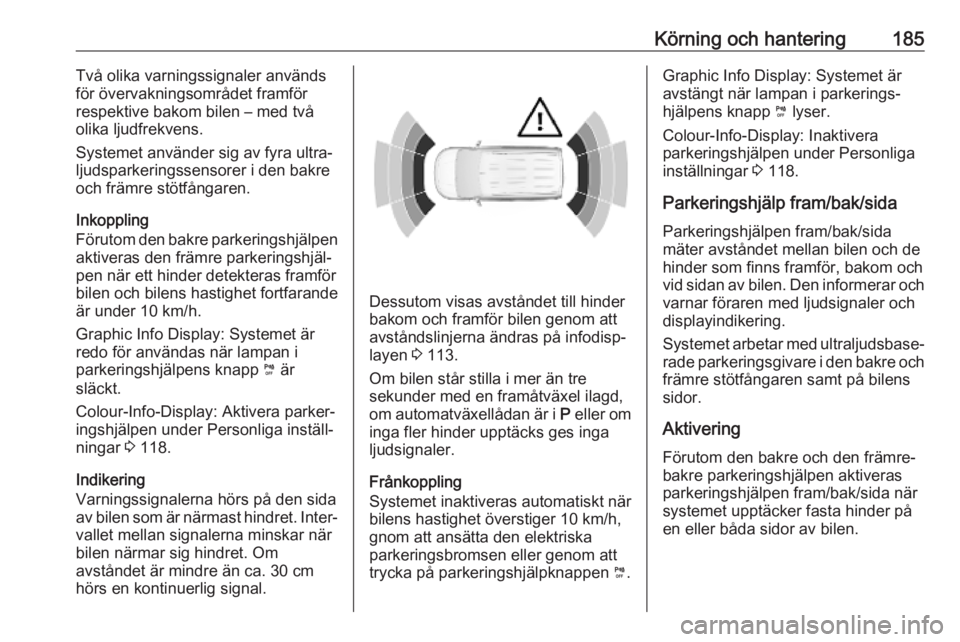

Körning och hantering185Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
och främre stötfångaren.
Inkoppling
Förutom den bakre parkeringshjälpen
aktiveras den främre parkeringshjäl‐
pen när ett hinder detekteras framför
bilen och bilens hastighet fortfarande
är under 10 km/h.
Graphic Info Display: Systemet är redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen under Personliga inställ‐
ningar 3 118.
Indikering
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bakom och framför bilen genom att avståndslinjerna ändras på infodisp‐
layen 3 113.
Om bilen står stilla i mer än tre
sekunder med en framåtväxel ilagd,
om automatväxellådan är i P eller om
inga fler hinder upptäcks ges inga
ljudsignaler.
Frånkoppling
Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att
trycka på parkeringshjälpknappen ¼.
Graphic Info Display: Systemet är
avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen under Personliga
inställningar 3 118.
Parkeringshjälp fram/bak/sida Parkeringshjälpen fram/bak/sida
mäter avståndet mellan bilen och de
hinder som finns framför, bakom och
vid sidan av bilen. Den informerar och
varnar föraren med ljudsignaler och
displayindikering.
Systemet arbetar med ultraljudsbase‐
rade parkeringsgivare i den bakre och främre stötfångaren samt på bilenssidor.
Aktivering
Förutom den bakre och den främre-
bakre parkeringshjälpen aktiveras
parkeringshjälpen fram/bak/sida när
systemet upptäcker fasta hinder på
en eller båda sidor av bilen.

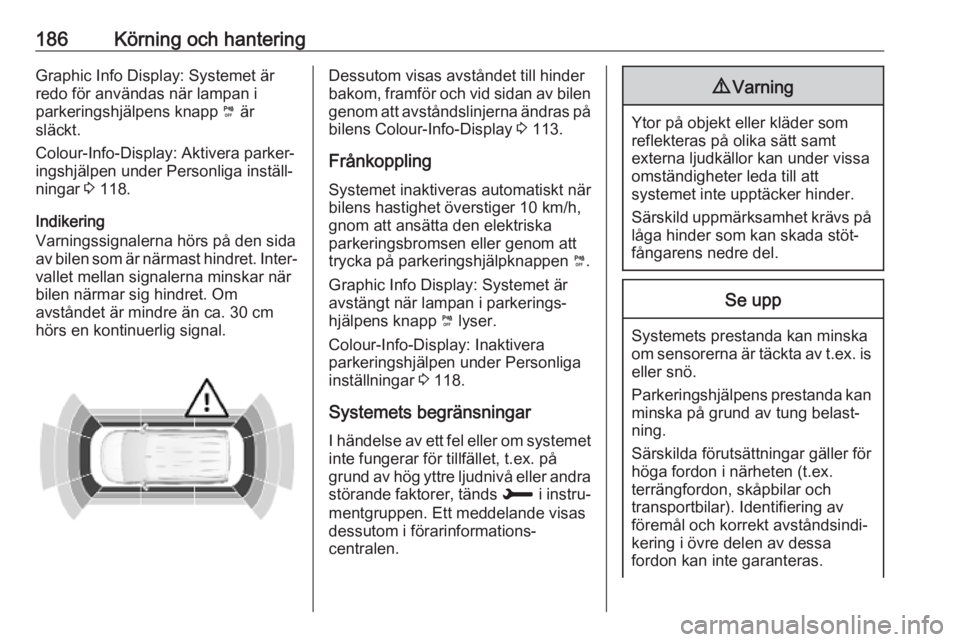

186Körning och hanteringGraphic Info Display: Systemet är
redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen under Personliga inställ‐
ningar 3 118.
Indikering
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.Dessutom visas avståndet till hinder
bakom, framför och vid sidan av bilen genom att avståndslinjerna ändras på
bilens Colour-Info-Display 3 113.
Frånkoppling Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att trycka på parkeringshjälpknappen ¼.
Graphic Info Display: Systemet är
avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen under Personliga
inställningar 3 118.
Systemets begränsningar I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög yttre ljudnivå eller andra störande faktorer, tänds H i instru‐
mentgruppen. Ett meddelande visas
dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.

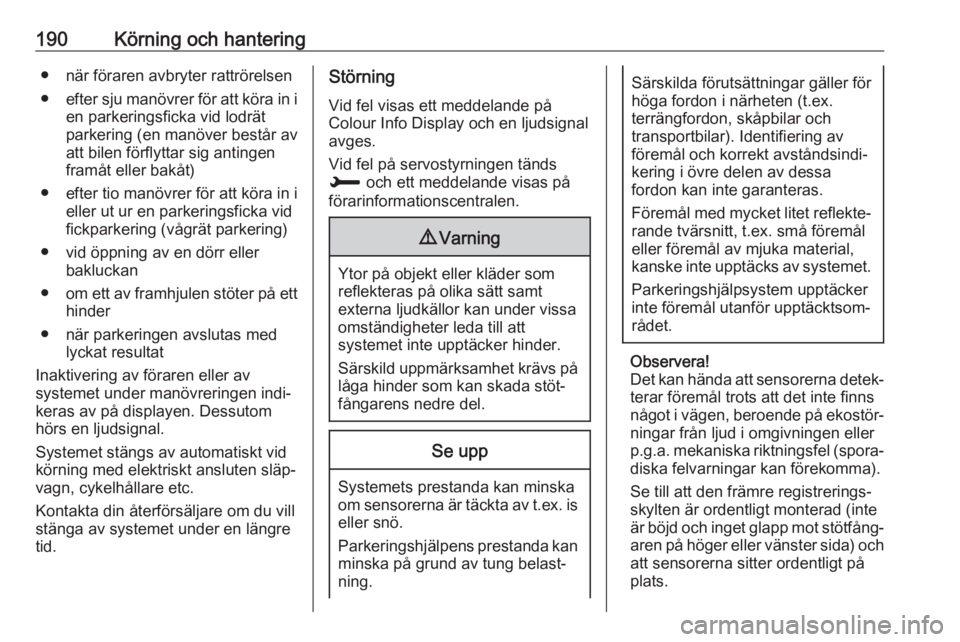

190Körning och hantering● när föraren avbryter rattrörelsen● efter sju manövrer för att köra in i
en parkeringsficka vid lodrät
parkering (en manöver består av
att bilen förflyttar sig antingen
framåt eller bakåt)
● efter tio manövrer för att köra in i eller ut ur en parkeringsficka vidfickparkering (vågrät parkering)
● vid öppning av en dörr eller bakluckan
● om ett av framhjulen stöter på ett
hinder
● när parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.
Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐
vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill
stänga av systemet under en längre
tid.Störning
Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.

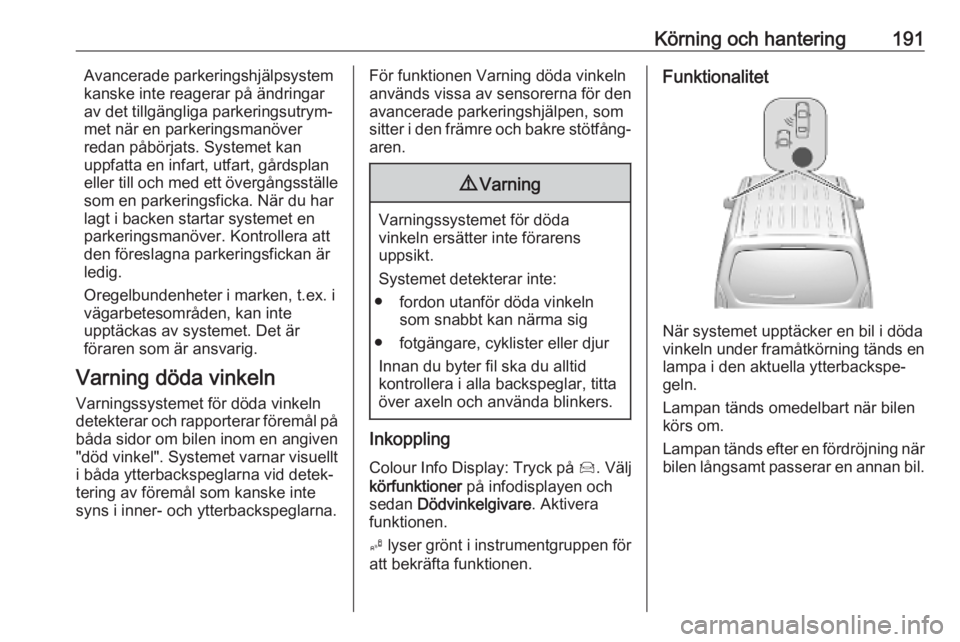

Körning och hantering191Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
Colour Info Display: Tryck på Í. Välj
körfunktioner på infodisplayen och
sedan Dödvinkelgivare . Aktivera
funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
Lampan tänds omedelbart när bilen körs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.

Körning och hantering193

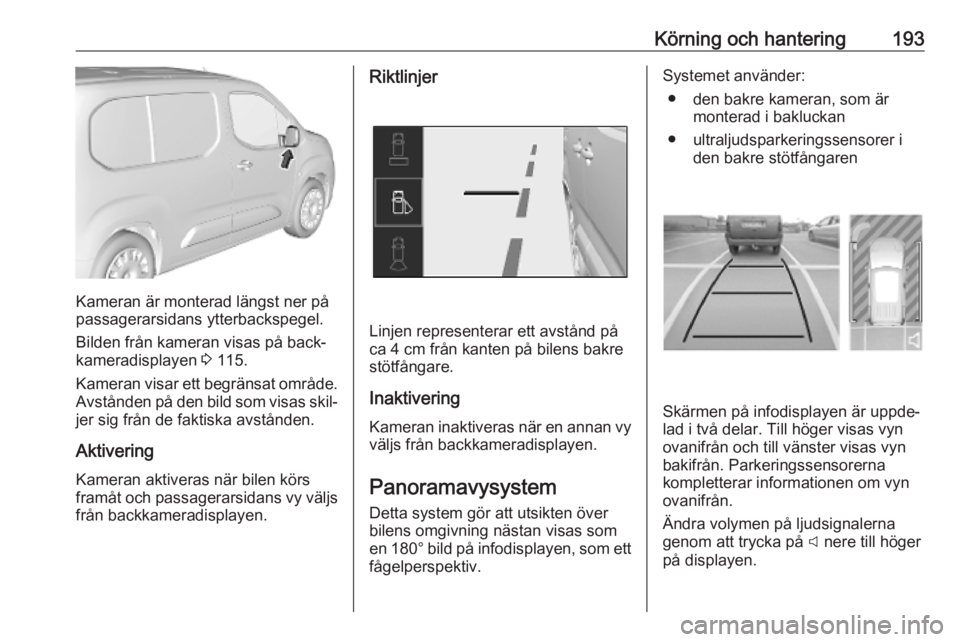

Kameran är monterad längst ner på
passagerarsidans ytterbackspegel.
Bilden från kameran visas på back‐
kameradisplayen 3 115.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Aktivering
Kameran aktiveras när bilen körs
framåt och passagerarsidans vy väljs från backkameradisplayen.
Riktlinjer
Linjen representerar ett avstånd på
ca 4 cm från kanten på bilens bakre
stötfångare.
Inaktivering Kameran inaktiveras när en annan vy
väljs från backkameradisplayen.
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som
en 180° bild på infodisplayen, som ett fågelperspektiv.
Systemet använder:
● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster visas vyn
bakifrån. Parkeringssensorerna
kompletterar informationen om vyn ovanifrån.
Ändra volymen på ljudsignalerna
genom att trycka på C nere till höger
på displayen.

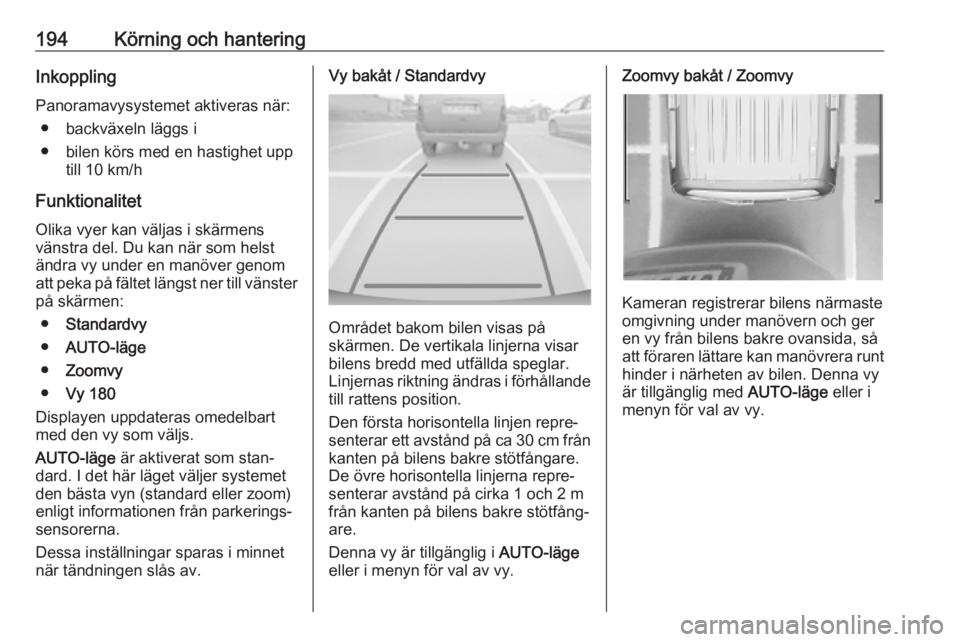

194Körning och hanteringInkoppling
Panoramavysystemet aktiveras när: ● backväxeln läggs i
● bilen körs med en hastighet upp till 10 km/h
Funktionalitet
Olika vyer kan väljas i skärmens vänstra del. Du kan när som helst
ändra vy under en manöver genom
att peka på fältet längst ner till vänster
på skärmen:
● Standardvy
● AUTO-läge
● Zoomvy
● Vy 180
Displayen uppdateras omedelbart
med den vy som väljs.
AUTO-läge är aktiverat som stan‐
dard. I det här läget väljer systemet
den bästa vyn (standard eller zoom)
enligt informationen från parkerings‐
sensorerna.
Dessa inställningar sparas i minnet
när tändningen slås av.Vy bakåt / Standardvy
Området bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar. Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på cirka 1 och 2 m från kanten på bilens bakre stötfång‐
are.
Denna vy är tillgänglig i AUTO-läge
eller i menyn för val av vy.
Zoomvy bakåt / Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre ovansida, så
att föraren lättare kan manövrera runt
hinder i närheten av bilen. Denna vy
är tillgänglig med AUTO-läge eller i
menyn för val av vy.

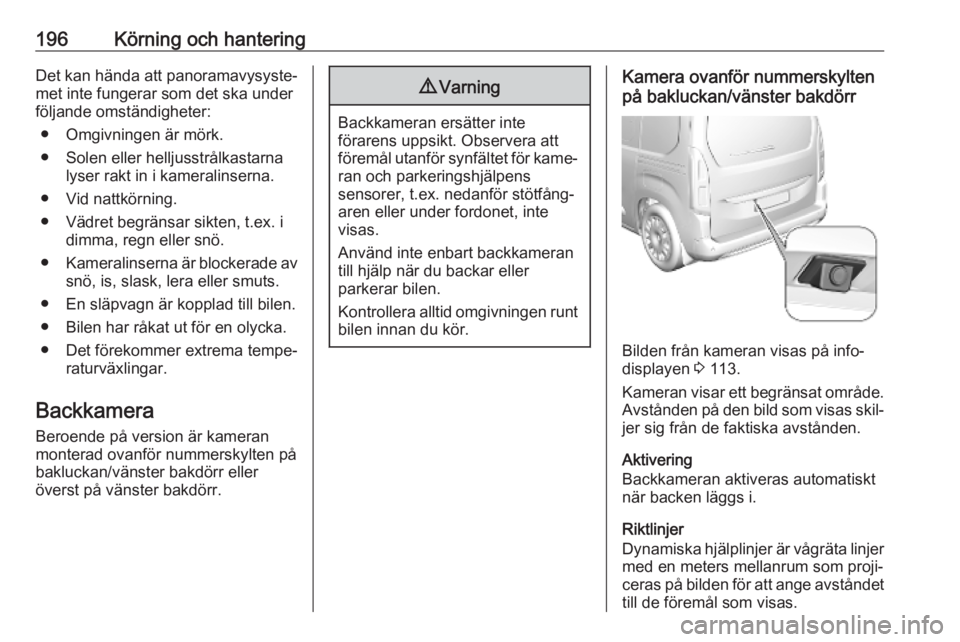

196Körning och hanteringDet kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera Beroende på version är kameran
monterad ovanför nummerskylten på
bakluckan/vänster bakdörr eller
överst på vänster bakdörr.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Kamera ovanför nummerskylten
på bakluckan/vänster bakdörr
Bilden från kameran visas på info‐
displayen 3 113.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer med en meters mellanrum som proji‐ceras på bilden för att ange avståndet
till de föremål som visas.
