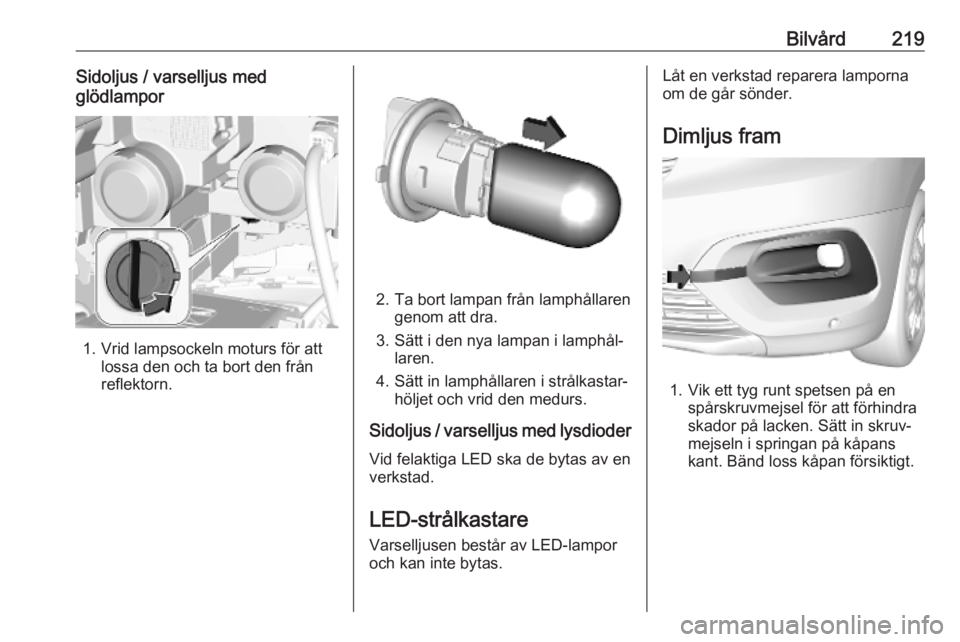

Bilvård219Sidoljus / varselljus med
glödlampor
1. Vrid lampsockeln moturs för att lossa den och ta bort den från
reflektorn.
2. Ta bort lampan från lamphållaren genom att dra.
3. Sätt i den nya lampan i lamphål‐ laren.
4. Sätt in lamphållaren i strålkastar‐ höljet och vrid den medurs.
Sidoljus / varselljus med lysdioder Vid felaktiga LED ska de bytas av enverkstad.
LED-strålkastare
Varselljusen består av LED-lampor
och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus fram
1. Vik ett tyg runt spetsen på en spårskruvmejsel för att förhindra
skador på lacken. Sätt in skruv‐
mejseln i springan på kåpans
kant. Bänd loss kåpan försiktigt.

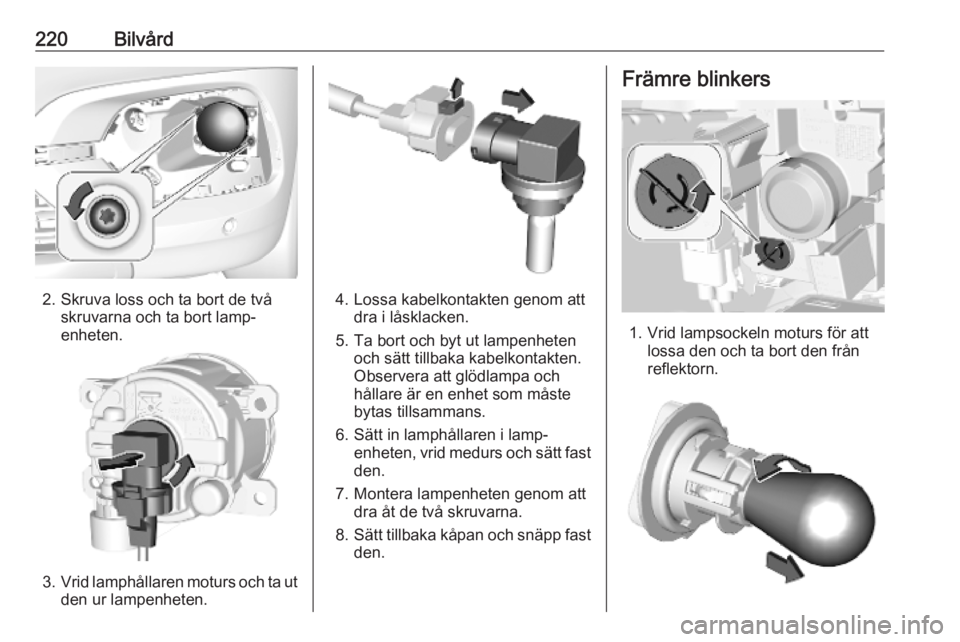

220Bilvård
2. Skruva loss och ta bort de tvåskruvarna och ta bort lamp‐
enheten.
3. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
4. Lossa kabelkontakten genom att dra i låsklacken.
5. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
6. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fastden.
7. Montera lampenheten genom att dra åt de två skruvarna.
8. Sätt tillbaka kåpan och snäpp fast
den.
Främre blinkers
1. Vrid lampsockeln moturs för att lossa den och ta bort den från
reflektorn.

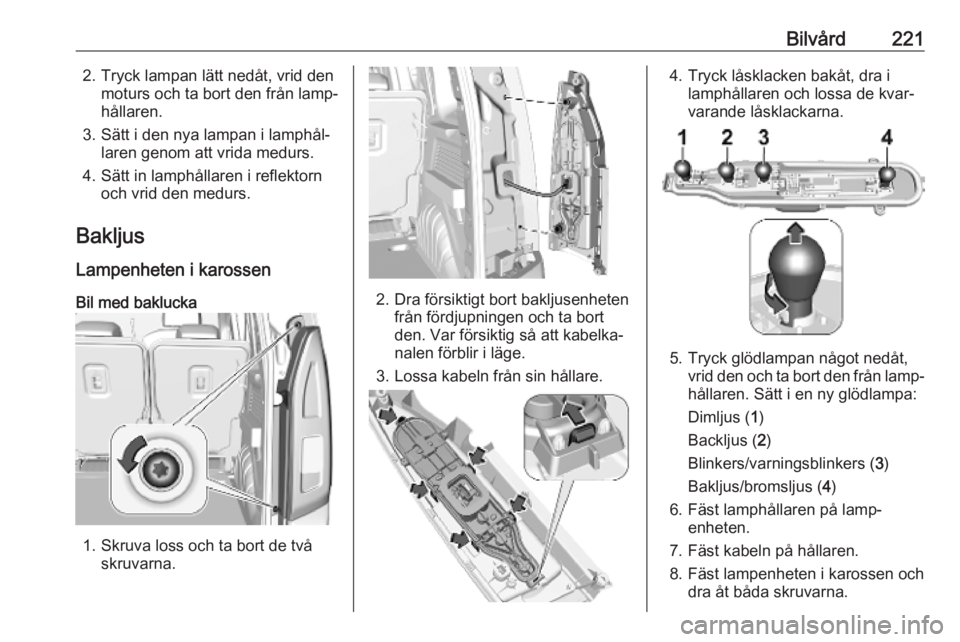

Bilvård2212. Tryck lampan lätt nedåt, vrid denmoturs och ta bort den från lamp‐
hållaren.
3. Sätt i den nya lampan i lamphål‐ laren genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Bakljus Lampenheten i karossen
Bil med baklucka
1. Skruva loss och ta bort de två skruvarna.
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Lossa kabeln från sin hållare.
4. Tryck låsklacken bakåt, dra i lamphållaren och lossa de kvar‐
varande låsklackarna.
5. Tryck glödlampan något nedåt, vrid den och ta bort den från lamp‐
hållaren. Sätt i en ny glödlampa:
Dimljus ( 1)
Backljus ( 2)
Blinkers/varningsblinkers ( 3)
Bakljus/bromsljus ( 4)
6. Fäst lamphållaren på lamp‐ enheten.
7. Fäst kabeln på hållaren.
8. Fäst lampenheten i karossen och dra åt båda skruvarna.

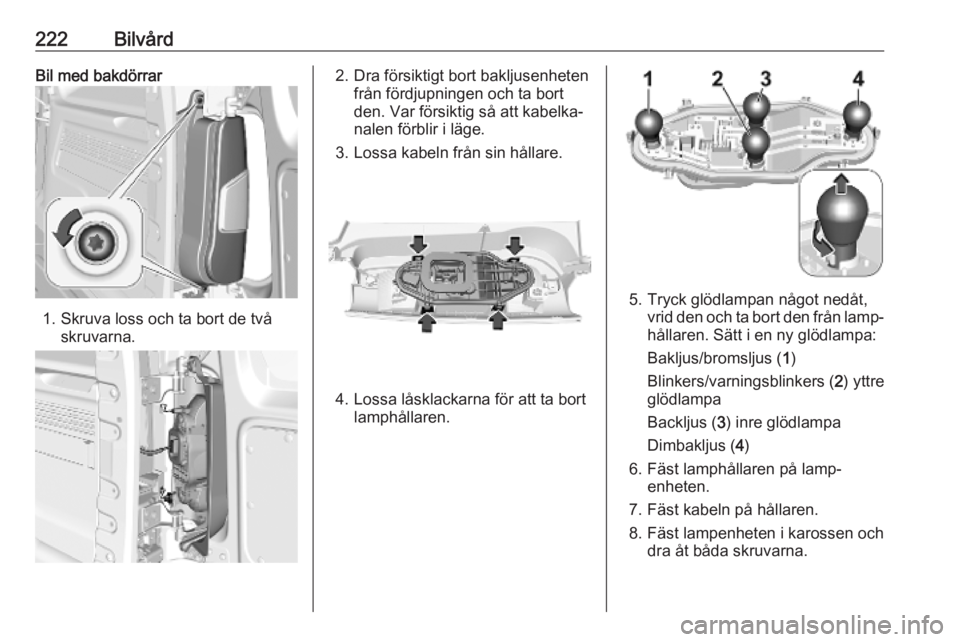

222BilvårdBil med bakdörrar
1. Skruva loss och ta bort de tvåskruvarna.
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Lossa kabeln från sin hållare.
4. Lossa låsklackarna för att ta bort lamphållaren.
5. Tryck glödlampan något nedåt,vrid den och ta bort den från lamp‐
hållaren. Sätt i en ny glödlampa:
Bakljus/bromsljus ( 1)
Blinkers/varningsblinkers ( 2) yttre
glödlampa
Backljus ( 3) inre glödlampa
Dimbakljus ( 4)
6. Fäst lamphållaren på lamp‐ enheten.
7. Fäst kabeln på hållaren.
8. Fäst lampenheten i karossen och dra åt båda skruvarna.

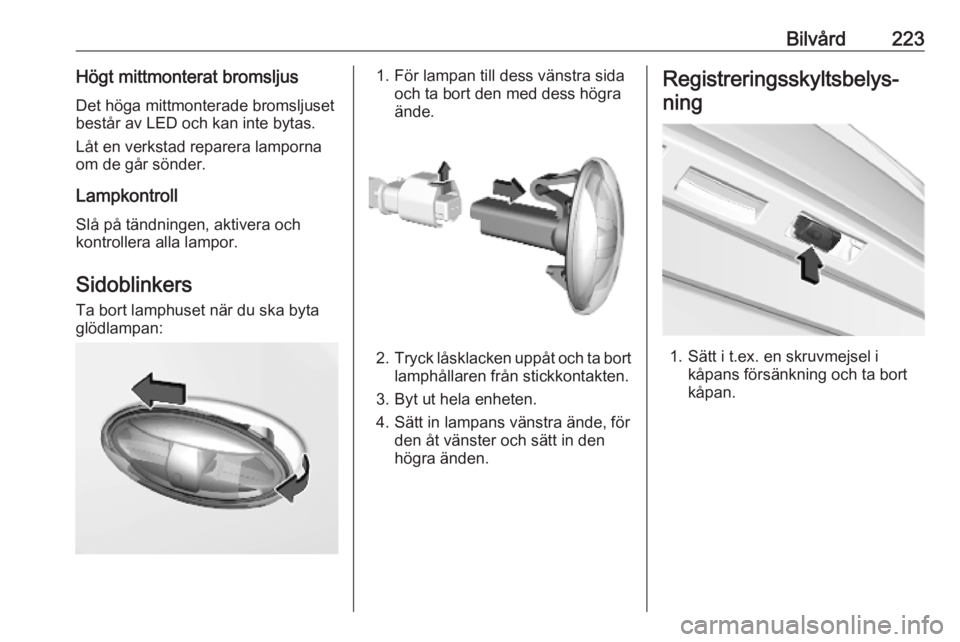

Bilvård223Högt mittmonterat bromsljusDet höga mittmonterade bromsljuset
består av LED och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Lampkontroll
Slå på tändningen, aktivera och
kontrollera alla lampor.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Tryck låsklacken uppåt och ta bort
lamphållaren från stickkontakten.
3. Byt ut hela enheten.
4. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐
ning
1. Sätt i t.ex. en skruvmejsel i kåpans försänkning och ta bort
kåpan.

224Bilvård
2. Dra ut glödlampan från lamphål‐laren och byt den.
3. Fäst kåpan.
Kupébelysning Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysning
Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Ett utdragningsverktyg för säkringar
finns i locket på säkringsboxen i
instrumentpanelen.

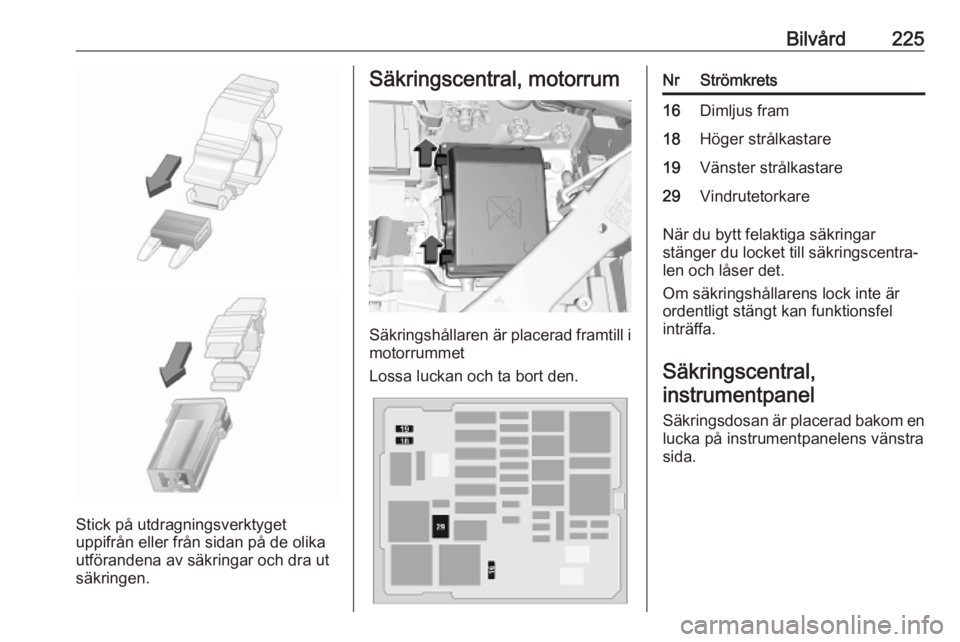

Bilvård225
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet
Lossa luckan och ta bort den.
NrStrömkrets16Dimljus fram18Höger strålkastare19Vänster strålkastare29Vindrutetorkare
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringsdosan är placerad bakom en lucka på instrumentpanelens vänstra
sida.

226Bilvård
Ta bort luckan genom att dra högst
upp till vänster och sedan på höger sida.
NrStrömkrets1Induktiv laddning, kopplingskon‐
takt, stötdämparreglering, servo‐ styrning, dieselavgassystem,
innerbackspegel4Signalhorn6Vindrutespolare7Eluttag bak10Dörrlås12Diagnoskontakt, matningstrans‐
formator13Head-up-display, klimat‐
reglering, infotainmentsystem14Stöldlarm, telematikenhet15Automatisk växellåda, instru‐
mentgrupp, klimatreglering16Startmotor, matningstransfor‐
mator17Instrumentgrupp19Släpvagnskontakt, rattreglageNrStrömkrets21Stöldskyddssystem, strömbry‐
tare22Backkamera, regn- och ljus‐
sensor23Bältespåminnare, styrenhet för
specialfordon, start-stopp, släp‐
vagnskontakt24Parkeringshjälp, infotainment‐
system, backkamera, kamera för döda vinkeln25Airbag26Rattvinkelgivare27Parkeringsvärmare29Infotainmentsystem31–32Eluttag34Parkeringshjälp, innerback‐
spegel

Bilvård227NrStrömkrets35Diagnoskontakt, räckvidds‐
inställning för strålkastare,
uppvärmd vindruta, klimat‐
reglering36Kupébelysning, USB-portBilverktyg
Verktyg
Bilar med reservhjul
Öppna locket till fotutrymmesförvar‐
ingen 3 75.
Bogseröglan och verktygen är
placerade i förvaringsutrymmet under
vänster framstol.

228BilvårdDomkraften finns i förvaringsutrym‐met under höger framstol.
Bilar utan reservhjul
Bogseröglan och verktygen är
placerade i förvaringsutrymmet under
höger framstol.
Däckreparationssats 3 232.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 261.Däckbeteckningar
T.ex. 225/55 R 18 98 V225:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat18:fälgdiameter, tum98:kod bärförmåga t.ex. 98
motsvarar 750 kgV:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet. Se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar. Eventuell extraut‐
rustning kan minska bilens maxhas‐
tighet.
