OPEL COMBO E 2019.1 Manual de Instruções (in Portugues)

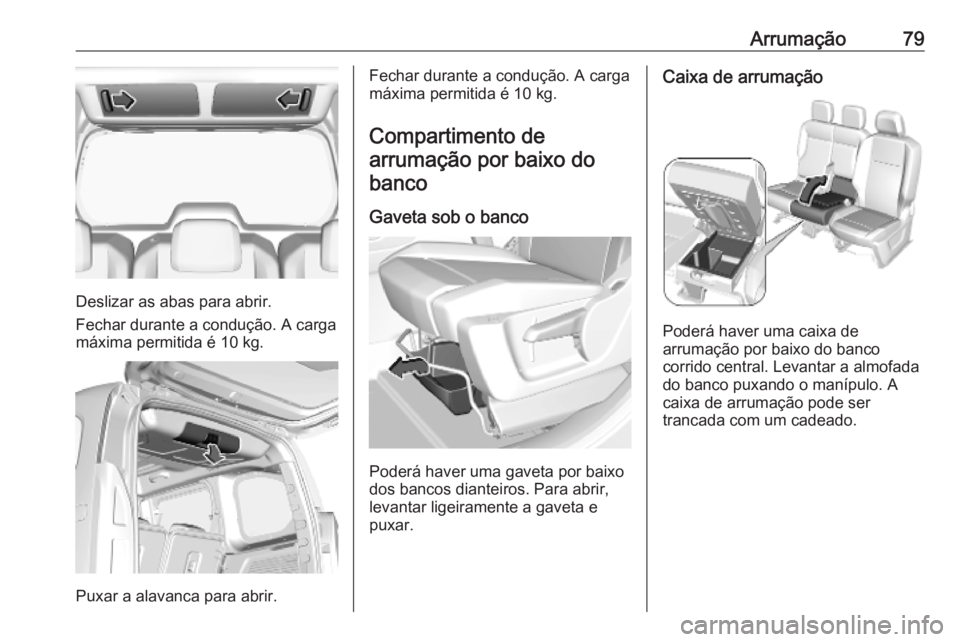

Arrumação79
Deslizar as abas para abrir.
Fechar durante a condução. A carga
máxima permitida é 10 kg.
Puxar a alavanca para abrir.
Fechar durante a condução. A carga
máxima permitida é 10 kg.
Compartimento de arrumação por baixo do banco
Gaveta sob o banco
Poderá haver uma gaveta por baixo
dos bancos dianteiros. Para abrir,
levantar ligeiramente a gaveta e puxar.
Caixa de arrumação
Poderá haver uma caixa de
arrumação por baixo do banco
corrido central. Levantar a almofada do banco puxando o manípulo. A
caixa de arrumação pode ser
trancada com um cadeado.

80ArrumaçãoCompartimento de
arrumação na consola central
Poderá haver uma caixa de
arrumação na consola central. Premir a tampa para abrir.
Existe uma tomada de 12 V atrás da
tampa de arrumação.
Arrumação na zona dos pés As arrumações na zona dos pés são
acessíveis a partir dos bancos
traseiros.
Poderá haver ferramentas do veículo
nos compartimentos de arrumação
situados por baixo dos bancos
dianteiros 3 252.
Consoante a versão, existem dois
compartimentos de arrumação na
zona dos pés traseira.

Arrumação81Bagageira
Consoante a versão, é possível aumentar a área da bagageira
rebatendo ou removendo a terceira
fila de bancos. Os encostos da
segunda fila de bancos podem ser
rebatidos individualmente.
Adicionalmente, o encosto do banco
do passageiro também pode ser
rebatido.
Dependendo da carga, pode rebater- -se apenas bancos ou encostos
individuais.
Rebater o banco do passageiro 3 52
Rebater os bancos da segunda fila
3 55
Rebater ou remover os bancos da
terceira fila 3 55
Aba de escadote
A aba de escadote está disponível
para o transporte de cargas
compridas.Abrir a aba de escadote
1. Pressionar a alavanca e puxar a mola de aperto para desengatá-la
do fixador.
2. Levantar a aba de escadote.
3. Mover para lá do ponto de resistência para trancar a aba de
escadote com os suportes.
Barra de apoio
Assentar as cargas compridas na
barra de apoio.

82Arrumação
1. Pressionar a alavanca até cima.
2. Pressionar ligeiramente a barra de apoio para a frente e, em
seguida, guiá-la para baixo até ao
pilar da porta.
3. Manter a carga comprida na posição inclinada.
4. Mover a barra de apoio por baixo do carga para a respetiva posiçãooriginal. Fixá-la pressionando a
alavanca para baixo para lá do
ponto de resistência.
As portas traseiras apenas
trancam quando a barra de apoio está instalada.
5. Prender as cargas firmemente. Os suportes laterais podem ser
utilizados como pontos de
fixação.
Fechar a aba de escadote 1. Verificar se a barra de apoio está trancada corretamente.
2. Baixar a aba de escadote.
3. Prender a mola de aperto no respetivo fixador.
Cobertura da bagageira Cobertura de bagagem traseira Não colocar quaisquer objectos
sobre a tampa.Fechar a cobertura
Puxar a cobertura da bagageira para
trás e engatá-la nos suportes laterais.

Arrumação83Abrir a cobertura
Retirar a tampa da bagageira dos
suportes laterais. Guiar a cobertura
até ficar completamente enrolada.
Retirar a tampa
Abrir a tampa da bagageira.
Comprimir a cobertura da bagageira
num dos lados e levantá-la. Retirar a
cobertura da bagageira.
Arrumar no compartimento de carga
Se a cobertura da bagageira não for
utilizada, arrumá-la na bagageira.
Pode ser arrumada atrás dos bancos da segunda ou terceira fila.
Encaixar a tampa
Inserir a cobertura da bagageira na
reentrância num dos lados.
Comprimir a cobertura no outro lado
e engatá-la na reentrância.

84ArrumaçãoChapeleira traseira
Não colocar quaisquer objectos
demasiado pesados ou com arestas
vivas sobre a chapeleira traseira. A
carga máxima permitida é de 25 kg.
Com cargas altas, instalar a rede de
segurança por trás dos bancos
traseiros 3 87.
Instalar a chapeleira traseira
A chapeleira traseira pode ser
instalada em duas posições.
Encaixar a chapeleira engatando os
fixadores de ambos os lados.
Levantar a chapeleira traseira
A chapeleira traseira pode ser
dobrada a partir da retaguarda,
permitindo uma maior flexibilidade na
bagageira.
Arrumar no compartimento de
carga
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.

Arrumação85Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Poderá haver olhais de fixação no
piso do veículo e / ou na parede
lateral. O número e a localização dos olhais de fixação poderá variar
consoante o veículo.
A força máxima aplicada nos olhais
de fixação não deve ultrapassar
500 daN/5 kN/5.000 N.
Consoante o país, a força máxima
poderá ser indicada numa etiqueta.
Advertência
As especificações na etiqueta têm
sempre prioridade sobre as
especificações fornecidas neste manual.
Indicações para o carregamento do veículo
Consoante a versão, uma divisória
atrás dos bancos dianteiros protege o condutor e os passageiros dianteiros
contra o risco de movimento da
carga.
Poderá haver uma aba na divisória
por trás do banco do passageiro que
pode ser removida para acomodar
objetos compridos. Existe uma tampa
de proteção no veículo para garantir
um transporte seguro.
Se o encosto do banco do passageiro exterior for rebatido e a aba da
divisória estiver aberta, o banco
central tem de permanecer
desocupado.

86ArrumaçãoRemover a aba
1. Desengatar o dispositivo defixação, baixar a aba e removê-la.
2. Arrumar a aba por baixo do banco
do condutor.
Rodar o dispositivo de fixação
para cima. Colocar as dobradiças da aba no respetivo
compartimento, levantar a aba e
fechar o dispositivo de fixação.
Encaixar a tampa de proteção
A tampa de proteção deve ser
instalada sempre que o encosto do banco do passageiro exterior for
rebatido e a aba da divisória estiver
aberta.
1. Rebater o encosto do banco do passageiro exterior 3 52.2. Engatar os quatro ganchos de
retenção nos olhais de fixação
correspondentes.
3. Puxar o encosto de cabeça do encosto do banco rebatido,
deixando dois entalhes visíveis
na haste do encosto de cabeça
3 48.
4. Carregar os objetos.

Arrumação87
5.Passar a cinta da tampa à volta do
encosto de cabeça. Esticar a cinta
puxando pela extremidade solta.
Com a tampa de proteção equipada,
a carga máxima sobre o encosto do
banco rebatido é de 100 kg.
Rede de segurança
Consoante a versão, a rede de
segurança pode ser montada atrás
dos bancos traseiros ou, se os
encostos do banco traseiro estiverem rebatidos, atrás dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
● Existem aberturas de instalação de ambos os lados da estrutura
do tejadilho, por cima dos bancos traseiros. Abrir as tampas e
suspender e engatar a haste da
rede num dos lados, comprimir a
haste e suspender e engatar do
outro lado.
● Prender os ganchos das correias
da rede de segurança aos olhais
de fixação atrás dos bancos
traseiros.
Esticar ambas as cintas,
puxando pela extremidade solta.
● Os encostos dos bancos traseiros devem estar subidos.

88ArrumaçãoAtrás dos bancos dianteiros
● Existem aberturas de instalaçãode ambos os lados da estrutura
do tejadilho, por cima dos bancos dianteiros. Abrir as tampas e
suspender e engatar a haste da
rede num dos lados, comprimir a
haste e suspender e engatar do
outro lado.
● Enrolar uma cinta à volta da barra situada por baixo da
almofada do banco do condutor.
Enrolar a outra cinta à volta da
barra do banco do passageiro.
Em seguida, prender cada
gancho à cinta correspondente.
Esticar ambas as cintas,
puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 81.
Grelha para bagageira
Consoante a versão, uma divisória
protege o condutor e os passageiros
contra o risco de movimento da
carga.
