94Strumenti e comandiStrumenti e
comandiComandi ...................................... 95
Regolazione del volante ............95
Comandi al volante ....................95
Volante riscaldato ......................96
Avvisatore acustico ...................96
Tergi/lavacristalli ........................96
Tergi/lavalunotto ........................98
Temperatura esterna .................99
Orologio ..................................... 99
Prese di corrente .......................99
Carica induttiva ........................101
Accendisigari ........................... 102
Posaceneri .............................. 102
Spie, strumenti e indicatori ........103
Quadro strumenti .....................103
Tachimetro .............................. 106
Contachilometri .......................106
Contachilometri parziale ..........106
Contagiri .................................. 106
Indicatore del livello carburante .............................. 107
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 107Controllo del livello dell'olio
motore .................................... 107
Display di manutenzione .........108
Spie ......................................... 109
Indicatori di direzione ..............109
Segnalazione di cintura di sicurezza non allacciata .........109
Airbag e pretensionatori delle cinture di sicurezza ................. 110
Disattivazione degli airbag ......110
Sistema di ricarica ...................111
Spia MIL .................................. 111
Cercare subito assistenza .......111
Arresto del motore ...................111
Controllo del sistema ...............111
Impianto freni e frizione ...........111
Freno di stazionamento ...........112
Freno di stazionamento elettrico ................................... 112
Guasto al freno di stazionamento elettrico ..........112
Sistema di antibloccaggio (ABS) ...................................... 112
Cambio marcia ........................ 112
Sistema di controllo della discesa ................................... 113
Ausilio al mantenimento di corsia ...................................... 113Controllo elettronico della
stabilità e Sistema di controllo
della trazione .......................... 113
Temperatura del liquido di raffreddamento del motore .....113
Preriscaldamento ....................114
Filtro di scarico ........................ 114
AdBlue ..................................... 114
Sistema di rilevamento perdita pressione pneumatici .............114
Pressione dell'olio motore .......114
Livello carburante minimo .......115
Autostop .................................. 115
Luci esterne ............................. 115
Abbaglianti ............................... 115
Anabbaglianti ........................... 115
Assistenza all'uso degli abbaglianti .............................. 115
Fari LED .................................. 116
Fendinebbia anteriori ...............116
Retronebbia ............................. 116
Sensore pioggia ......................116
Controllo automatico della velocità di crociera .................. 116
Cruise control adattivo .............116
Rilevato veicolo davanti ...........116
Allarme angolo morto laterale . 116
Frenata di emergenza attiva ....116
Limitatore di velocità ................117
Portiera aperta ......................... 117

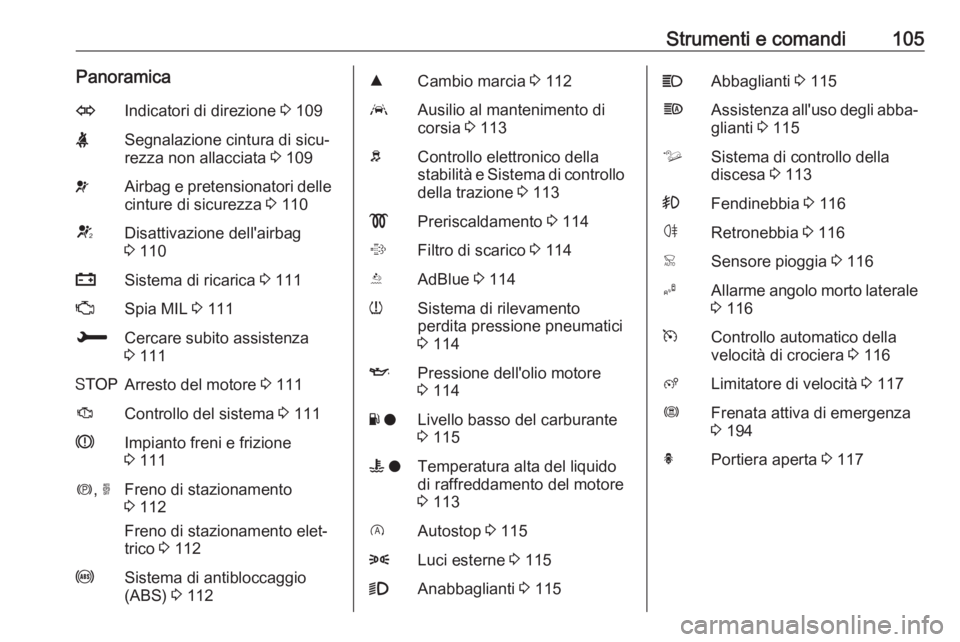

Strumenti e comandi105PanoramicaOIndicatori di direzione 3 109XSegnalazione cintura di sicu‐
rezza non allacciata 3 109vAirbag e pretensionatori delle
cinture di sicurezza 3 110VDisattivazione dell'airbag
3 110pSistema di ricarica 3 111ZSpia MIL 3 111HCercare subito assistenza
3 111YArresto del motore 3 111JControllo del sistema 3 111RImpianto freni e frizione
3 111m , oFreno di stazionamento
3 112
Freno di stazionamento elet‐
trico 3 112uSistema di antibloccaggio
(ABS) 3 112RCambio marcia 3 112LAusilio al mantenimento di
corsia 3 113bControllo elettronico della
stabilità e Sistema di controllo
della trazione 3 113!Preriscaldamento 3 114%Filtro di scarico 3 114YAdBlue 3 114wSistema di rilevamento
perdita pressione pneumatici
3 114IPressione dell'olio motore
3 114Y oLivello basso del carburante
3 115W oTemperatura alta del liquido
di raffreddamento del motore
3 113DAutostop 3 1158Luci esterne 3 1159Anabbaglianti 3 115CAbbaglianti 3 115fAssistenza all'uso degli abba‐
glianti 3 115òSistema di controllo della
discesa 3 113>Fendinebbia 3 116øRetronebbia 3 116 3 116mControllo automatico della
velocità di crociera 3 116ßLimitatore di velocità 3 117ØFrenata attiva di emergenza
3 194hPortiera aperta 3 117

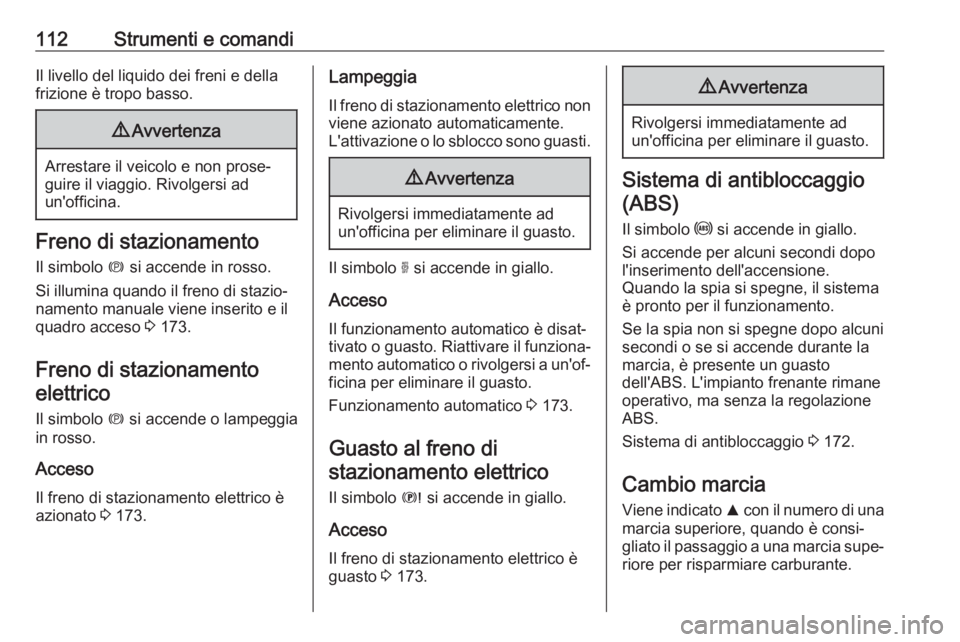

112Strumenti e comandiIl livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Freno di stazionamento
Il simbolo m si accende in rosso.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il
quadro acceso 3 173.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 173.
Lampeggia
Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Il simbolo o si accende in giallo.
Acceso Il funzionamento automatico è disat‐tivato o guasto. Riattivare il funziona‐ mento automatico o rivolgersi a un'of‐
ficina per eliminare il guasto.
Funzionamento automatico 3 173.
Guasto al freno di stazionamento elettrico
Il simbolo E si accende in giallo.
Acceso Il freno di stazionamento elettrico è
guasto 3 173.
9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 172.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.

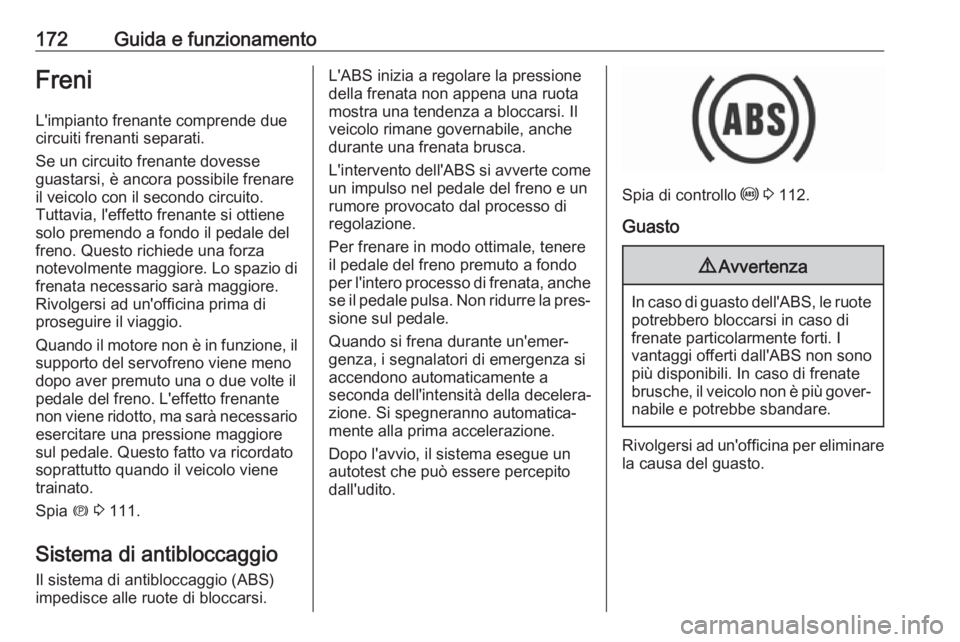

172Guida e funzionamentoFreniL'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse
guastarsi, è ancora possibile frenare
il veicolo con il secondo circuito.
Tuttavia, l'effetto frenante si ottiene
solo premendo a fondo il pedale del
freno. Questo richiede una forza
notevolmente maggiore. Lo spazio di
frenata necessario sarà maggiore.
Rivolgersi ad un'officina prima di
proseguire il viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario esercitare una pressione maggiore
sul pedale. Questo fatto va ricordato
soprattutto quando il veicolo viene
trainato.
Spia m 3 111.
Sistema di antibloccaggio Il sistema di antibloccaggio (ABS)
impedisce alle ruote di bloccarsi.L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il veicolo rimane governabile, anchedurante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di
regolazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Quando si frena durante un'emer‐
genza, i segnalatori di emergenza si
accendono automaticamente a
seconda dell'intensità della decelera‐ zione. Si spegneranno automatica‐
mente alla prima accelerazione.
Dopo l'avvio, il sistema esegue un
autotest che può essere percepito
dall'udito.
Spia di controllo u 3 112.
Guasto
9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di
frenate particolarmente forti. I
vantaggi offerti dall'ABS non sono
più disponibili. In caso di frenate
brusche, il veicolo non è più gover‐
nabile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.

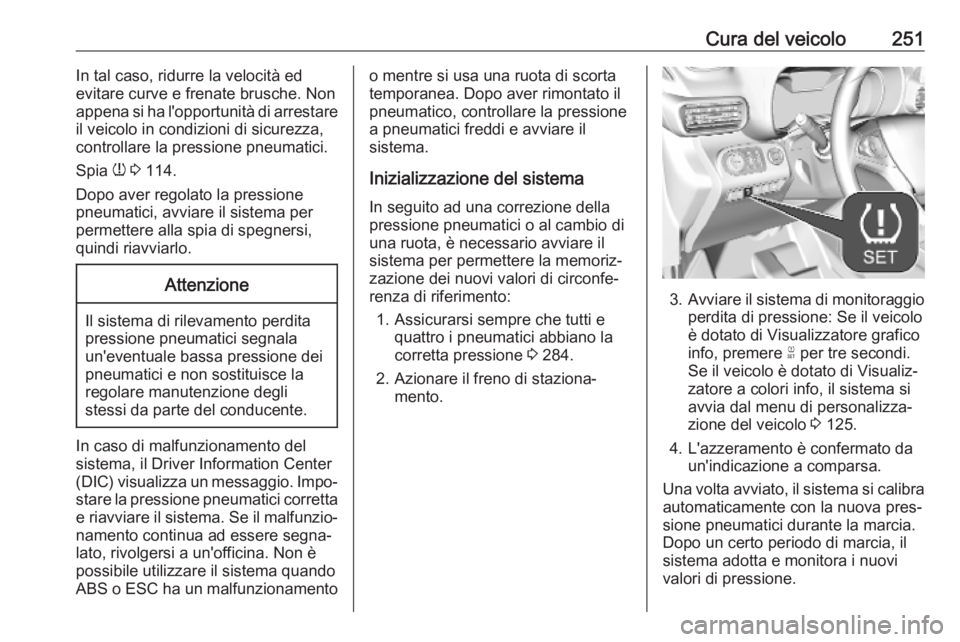

Cura del veicolo251In tal caso, ridurre la velocità ed
evitare curve e frenate brusche. Non
appena si ha l'opportunità di arrestare
il veicolo in condizioni di sicurezza,
controllare la pressione pneumatici.
Spia w 3 114.
Dopo aver regolato la pressione
pneumatici, avviare il sistema per
permettere alla spia di spegnersi,
quindi riavviarlo.Attenzione
Il sistema di rilevamento perdita
pressione pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.
In caso di malfunzionamento del
sistema, il Driver Information Center
(DIC) visualizza un messaggio. Impo‐ stare la pressione pneumatici correttae riavviare il sistema. Se il malfunzio‐
namento continua ad essere segna‐
lato, rivolgersi a un'officina. Non è
possibile utilizzare il sistema quando
ABS o ESC ha un malfunzionamento
o mentre si usa una ruota di scorta
temporanea. Dopo aver rimontato il
pneumatico, controllare la pressione
a pneumatici freddi e avviare il
sistema.
Inizializzazione del sistema
In seguito ad una correzione della
pressione pneumatici o al cambio di
una ruota, è necessario avviare il sistema per permettere la memoriz‐zazione dei nuovi valori di circonfe‐
renza di riferimento:
1. Assicurarsi sempre che tutti e quattro i pneumatici abbiano la
corretta pressione 3 284.
2. Azionare il freno di staziona‐ mento.
3. Avviare il sistema di monitoraggio
perdita di pressione: Se il veicolo
è dotato di Visualizzatore grafico info, premere F per tre secondi.
Se il veicolo è dotato di Visualiz‐
zatore a colori info, il sistema si
avvia dal menu di personalizza‐
zione del veicolo 3 125.
4. L'azzeramento è confermato da un'indicazione a comparsa.
Una volta avviato, il sistema si calibra automaticamente con la nuova pres‐
sione pneumatici durante la marcia.
Dopo un certo periodo di marcia, il
sistema adotta e monitora i nuovi
valori di pressione.

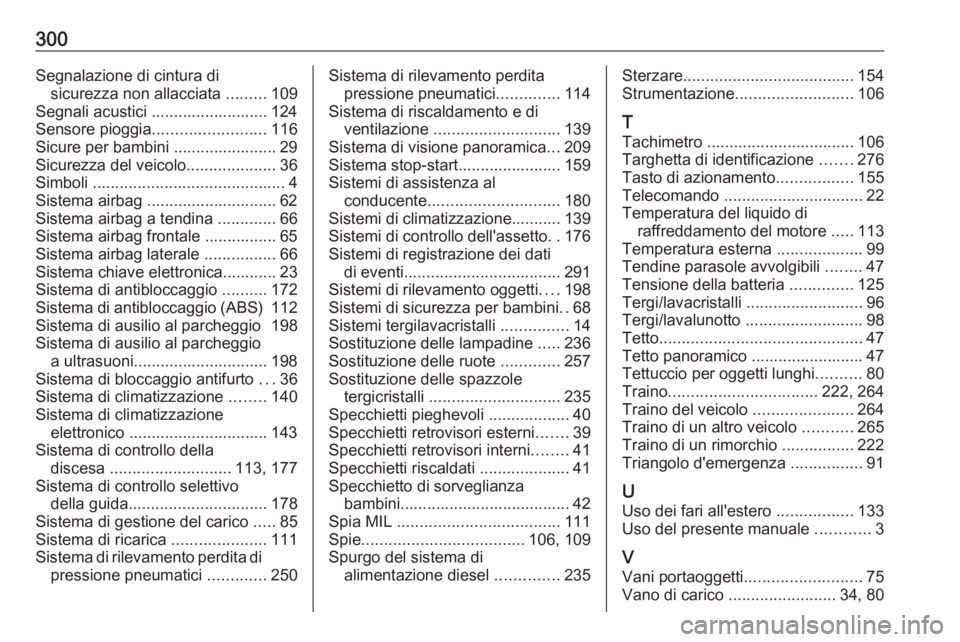

300Segnalazione di cintura disicurezza non allacciata .........109
Segnali acustici .......................... 124
Sensore pioggia ......................... 116
Sicure per bambini ....................... 29
Sicurezza del veicolo ....................36
Simboli ........................................... 4
Sistema airbag ............................. 62
Sistema airbag a tendina .............66
Sistema airbag frontale ................ 65
Sistema airbag laterale ................66
Sistema chiave elettronica............ 23
Sistema di antibloccaggio ..........172
Sistema di antibloccaggio (ABS) 112
Sistema di ausilio al parcheggio 198
Sistema di ausilio al parcheggio a ultrasuoni.............................. 198
Sistema di bloccaggio antifurto ...36
Sistema di climatizzazione ........140
Sistema di climatizzazione elettronico ............................... 143
Sistema di controllo della discesa ........................... 113, 177
Sistema di controllo selettivo della guida ............................... 178
Sistema di gestione del carico .....85
Sistema di ricarica .....................111
Sistema di rilevamento perdita di pressione pneumatici .............250Sistema di rilevamento perdita
pressione pneumatici ..............114
Sistema di riscaldamento e di ventilazione ............................ 139
Sistema di visione panoramica ...209
Sistema stop-start....................... 159
Sistemi di assistenza al conducente ............................. 180
Sistemi di climatizzazione........... 139
Sistemi di controllo dell'assetto ..176
Sistemi di registrazione dei dati di eventi ................................... 291
Sistemi di rilevamento oggetti ....198
Sistemi di sicurezza per bambini ..68
Sistemi tergilavacristalli ...............14
Sostituzione delle lampadine .....236
Sostituzione delle ruote .............257
Sostituzione delle spazzole tergicristalli ............................. 235
Specchietti pieghevoli ..................40
Specchietti retrovisori esterni .......39
Specchietti retrovisori interni ........41
Specchietti riscaldati ....................41
Specchietto di sorveglianza bambini...................................... 42
Spia MIL .................................... 111
Spie .................................... 106, 109
Spurgo del sistema di alimentazione diesel ..............235Sterzare...................................... 154
Strumentazione .......................... 106
T
Tachimetro ................................. 106
Targhetta di identificazione .......276
Tasto di azionamento .................155
Telecomando ............................... 22
Temperatura del liquido di raffreddamento del motore .....113
Temperatura esterna ...................99
Tendine parasole avvolgibili ........47
Tensione della batteria ..............125
Tergi/lavacristalli ..........................96
Tergi/lavalunotto ..........................98
Tetto ............................................. 47
Tetto panoramico ......................... 47
Tettuccio per oggetti lunghi ..........80
Traino ................................. 222, 264
Traino del veicolo ......................264
Traino di un altro veicolo ...........265
Traino di un rimorchio ................222
Triangolo d'emergenza ................91
U Uso dei fari all'estero .................133
Uso del presente manuale ............3
V
Vani portaoggetti .......................... 75
Vano di carico ........................ 34, 80
