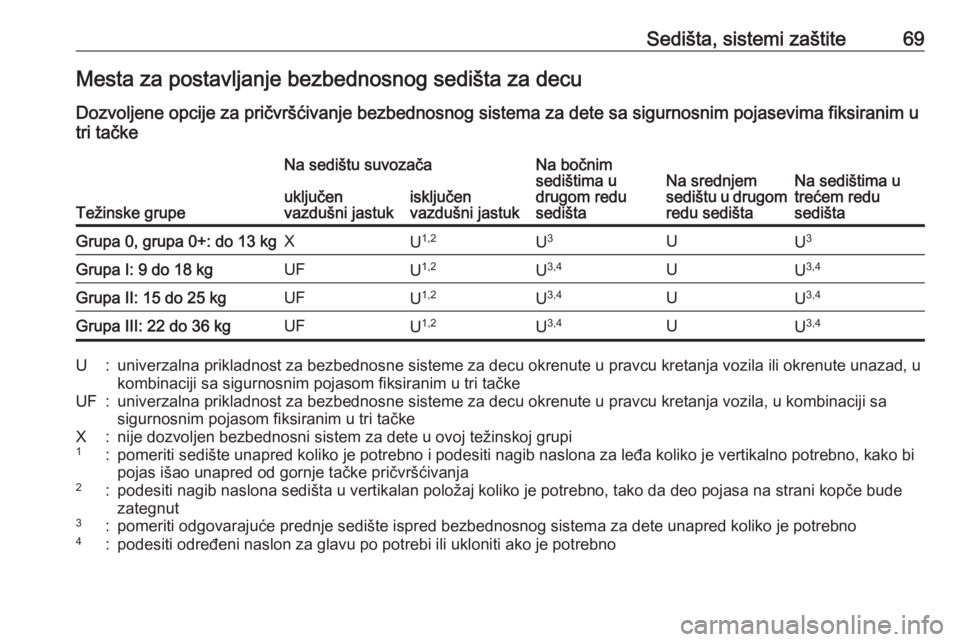

Sedišta, sistemi zaštite69Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije za pričvršćivanje bezbednosnog sistema za dete sa sigurnosnim pojasevima fiksiranim u
tri tačke
Težinske grupe
Na sedištu suvozačaNa bočnim
sedištima u
drugom redu
sedištaNa srednjem
sedištu u drugom redu sedištaNa sedištima u
trećem redu
sedištauključen
vazdušni jastukisključen
vazdušni jastukGrupa 0, grupa 0+: do 13 kgXU 1,2U3UU3Grupa I: 9 do 18 kgUFU1,2U 3,4UU3,4Grupa II: 15 do 25 kgUFU1,2U3,4UU3,4Grupa III: 22 do 36 kgUFU1,2U3,4UU3,4U:univerzalna prikladnost za bezbednosne sisteme za decu okrenute u pravcu kretanja vozila ili okrenute unazad, u
kombinaciji sa sigurnosnim pojasom fiksiranim u tri tačkeUF:univerzalna prikladnost za bezbednosne sisteme za decu okrenute u pravcu kretanja vozila, u kombinaciji sa
sigurnosnim pojasom fiksiranim u tri tačkeX:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:podesiti nagib naslona sedišta u vertikalan položaj koliko je potrebno, tako da deo pojasa na strani kopče bude
zategnut3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno

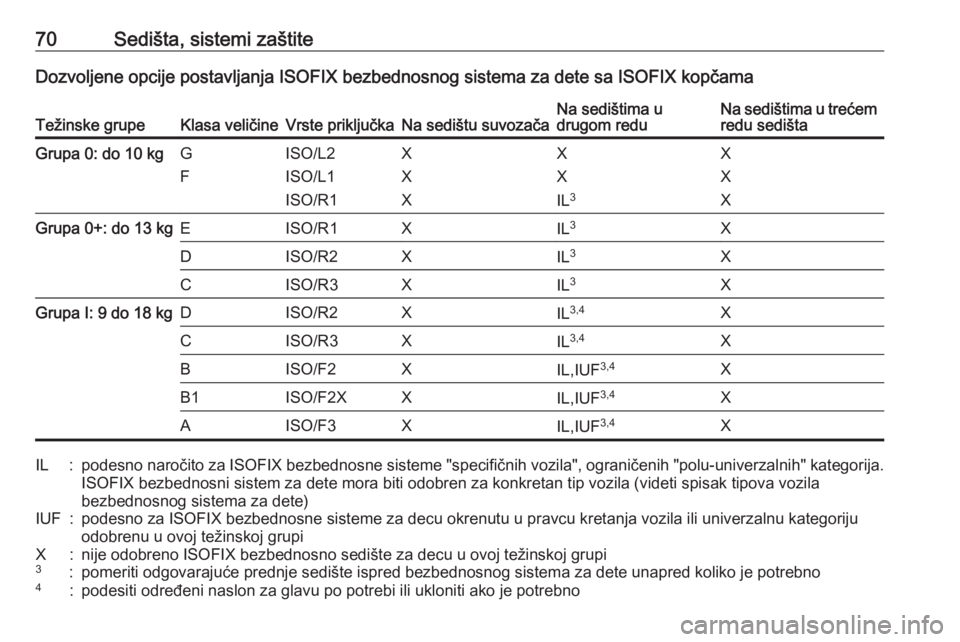

70Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete sa ISOFIX kopčamaTežinske grupeKlasa veličineVrste priključkaNa sedištu suvozačaNa sedištima u
drugom reduNa sedištima u trećem
redu sedištaGrupa 0: do 10 kgG
FISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XDISO/R2XIL3XCISO/R3XIL3XGrupa I: 9 do 18 kgDISO/R2XIL3,4XCISO/R3XIL3,4XBISO/F2XIL,IUF 3,4XB1ISO/F2XXIL,IUF3,4XAISO/F3XIL,IUF 3,4XIL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", ograničenih "polu-univerzalnih" kategorija.
ISOFIX bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila
bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosne sisteme za decu okrenutu u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno

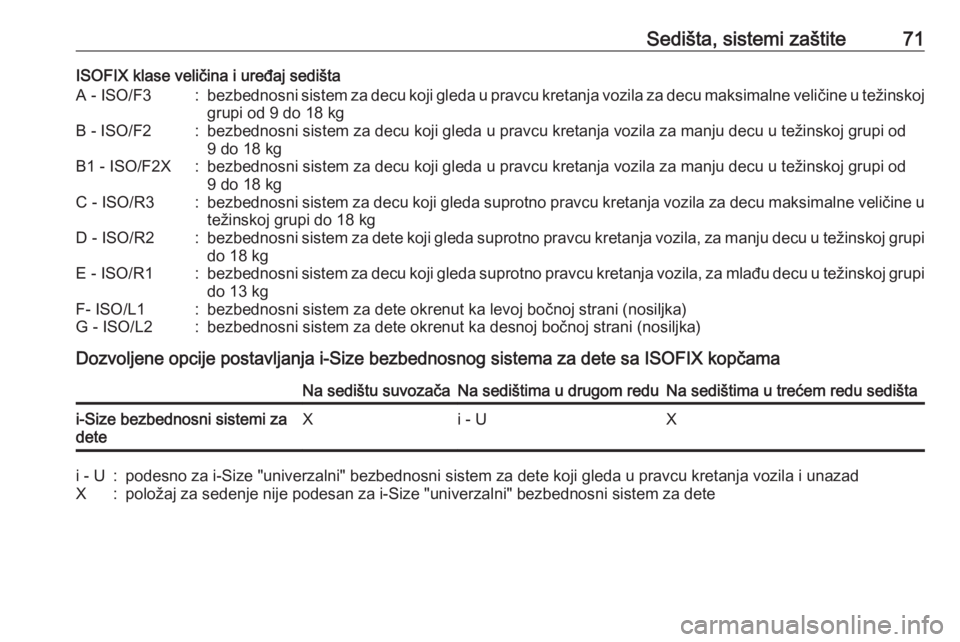

Sedišta, sistemi zaštite71ISOFIX klase veličina i uređaj sedištaA - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj
grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kgF- ISO/L1:bezbednosni sistem za dete okrenut ka levoj bočnoj strani (nosiljka)G - ISO/L2:bezbednosni sistem za dete okrenut ka desnoj bočnoj strani (nosiljka)
Dozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčama
Na sedištu suvozačaNa sedištima u drugom reduNa sedištima u trećem redu sedištai-Size bezbednosni sistemi za
deteXi - UXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete

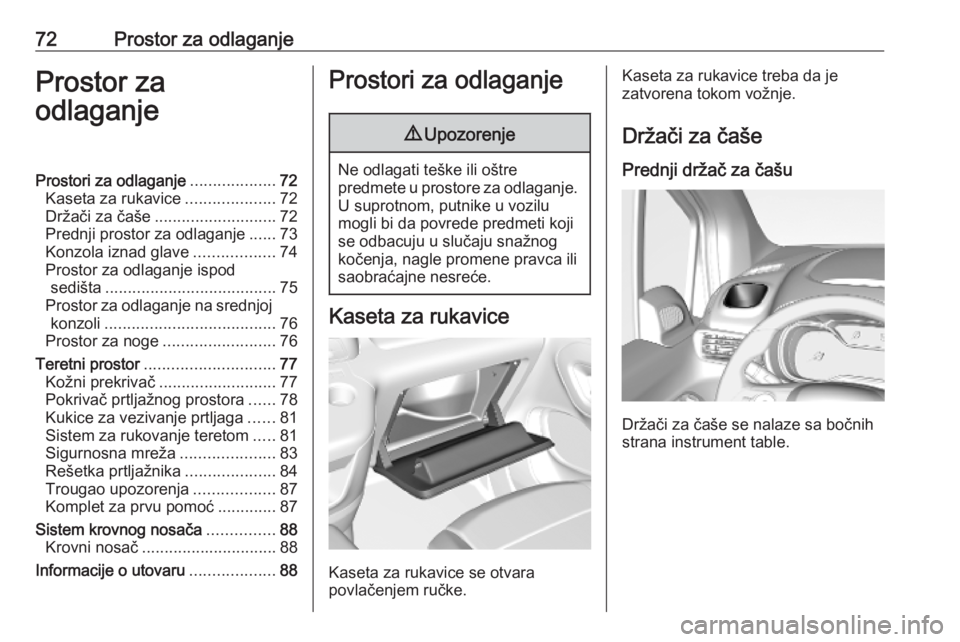

72Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................72
Kaseta za rukavice ....................72
Držači za čaše ........................... 72
Prednji prostor za odlaganje ......73
Konzola iznad glave ..................74
Prostor za odlaganje ispod sedišta ...................................... 75
Prostor za odlaganje na srednjoj konzoli ...................................... 76
Prostor za noge ......................... 76
Teretni prostor ............................. 77
Kožni prekrivač .......................... 77
Pokrivač prtljažnog prostora ......78
Kukice za vezivanje prtljaga ......81
Sistem za rukovanje teretom .....81
Sigurnosna mreža .....................83
Rešetka prtljažnika ....................84
Trougao upozorenja ..................87
Komplet za prvu pomoć .............87
Sistem krovnog nosača ...............88
Krovni nosač .............................. 88
Informacije o utovaru ...................88Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Kaseta za rukavice
Kaseta za rukavice se otvara
povlačenjem ručke.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše Prednji držač za čašu
Držači za čaše se nalaze sa bočnih
strana instrument table.

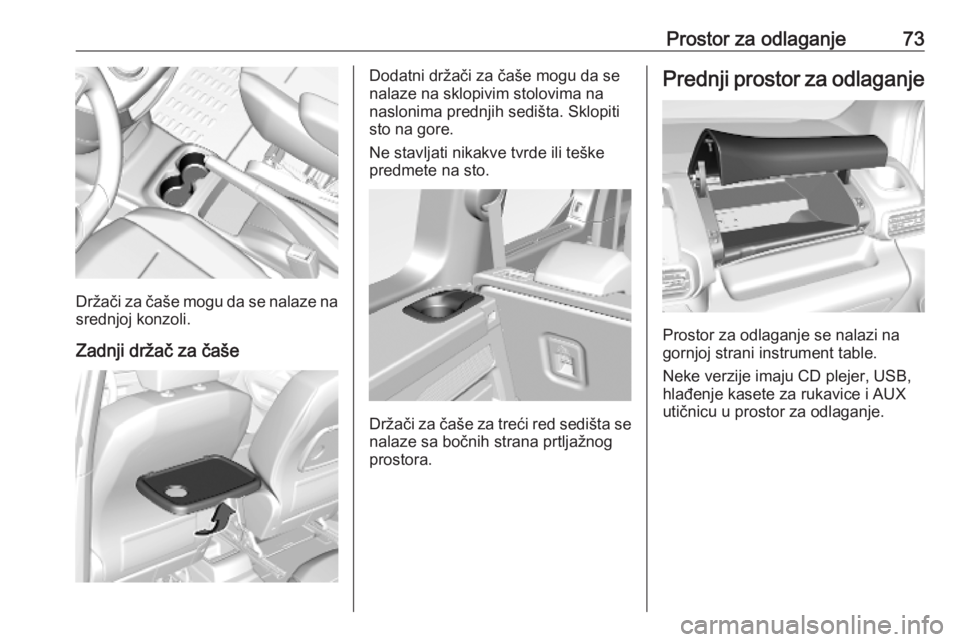

Prostor za odlaganje73
Držači za čaše mogu da se nalaze nasrednjoj konzoli.
Zadnji držač za čaše
Dodatni držači za čaše mogu da se
nalaze na sklopivim stolovima na
naslonima prednjih sedišta. Sklopiti
sto na gore.
Ne stavljati nikakve tvrde ili teške
predmete na sto.
Držači za čaše za treći red sedišta se
nalaze sa bočnih strana prtljažnog
prostora.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi na
gornjoj strani instrument table.
Neke verzije imaju CD plejer, USB,
hlađenje kasete za rukavice i AUX utičnicu u prostor za odlaganje.

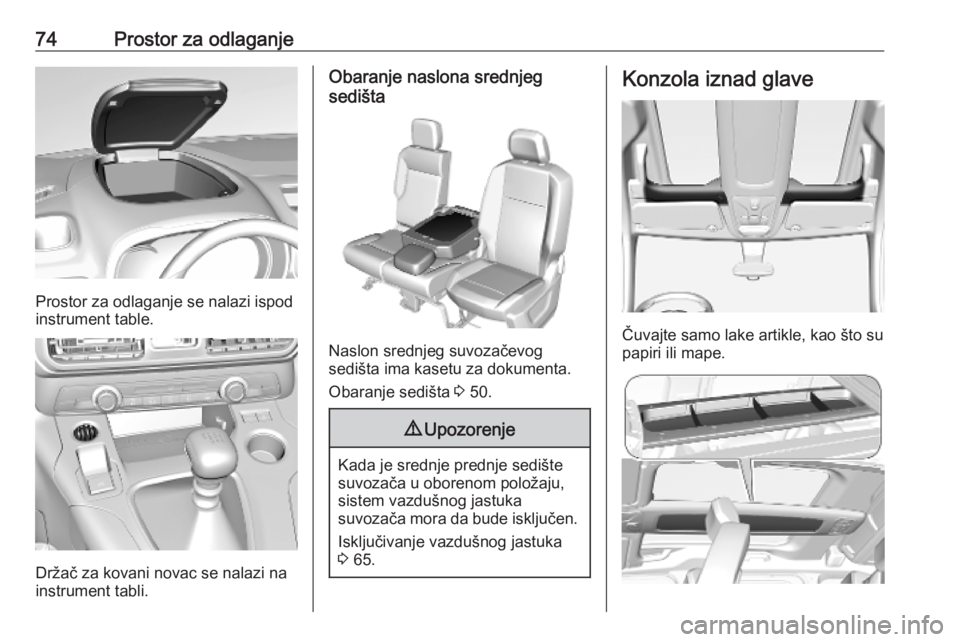

74Prostor za odlaganje
Prostor za odlaganje se nalazi ispod
instrument table.
Držač za kovani novac se nalazi na
instrument tabli.
Obaranje naslona srednjeg
sedišta
Naslon srednjeg suvozačevog
sedišta ima kasetu za dokumenta.
Obaranje sedišta 3 50.
9 Upozorenje
Kada je srednje prednje sedište
suvozača u oborenom položaju,
sistem vazdušnog jastuka
suvozača mora da bude isključen.
Isključivanje vazdušnog jastuka
3 65.
Konzola iznad glave
Čuvajte samo lake artikle, kao što su
papiri ili mape.

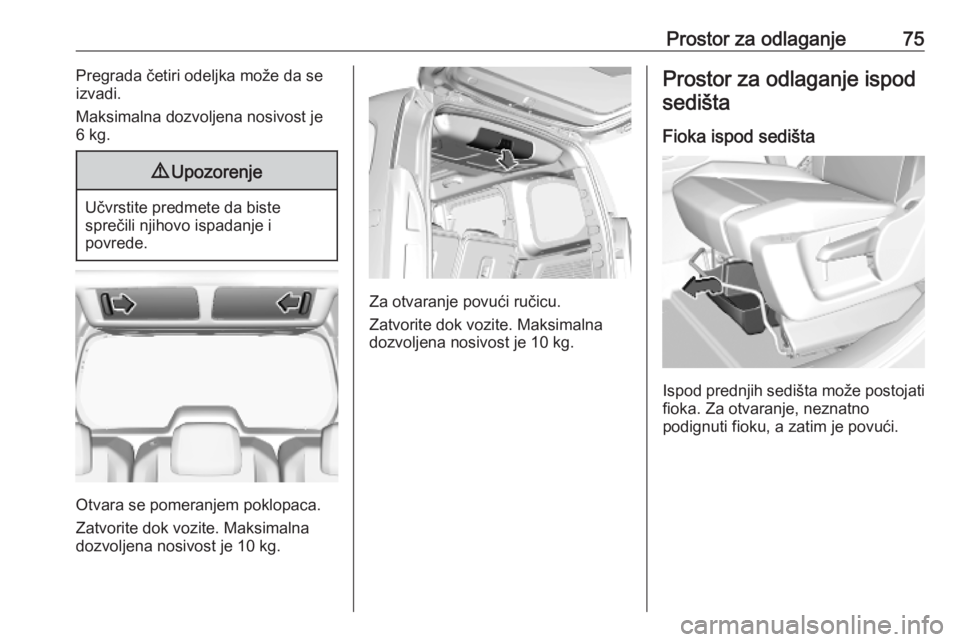

Prostor za odlaganje75Pregrada četiri odeljka može da se
izvadi.
Maksimalna dozvoljena nosivost je
6 kg.9 Upozorenje
Učvrstite predmete da biste
sprečili njihovo ispadanje i
povrede.
Otvara se pomeranjem poklopaca.
Zatvorite dok vozite. Maksimalna
dozvoljena nosivost je 10 kg.
Za otvaranje povući ručicu.
Zatvorite dok vozite. Maksimalna
dozvoljena nosivost je 10 kg.
Prostor za odlaganje ispod
sedišta
Fioka ispod sedišta
Ispod prednjih sedišta može postojati
fioka. Za otvaranje, neznatno
podignuti fioku, a zatim je povući.

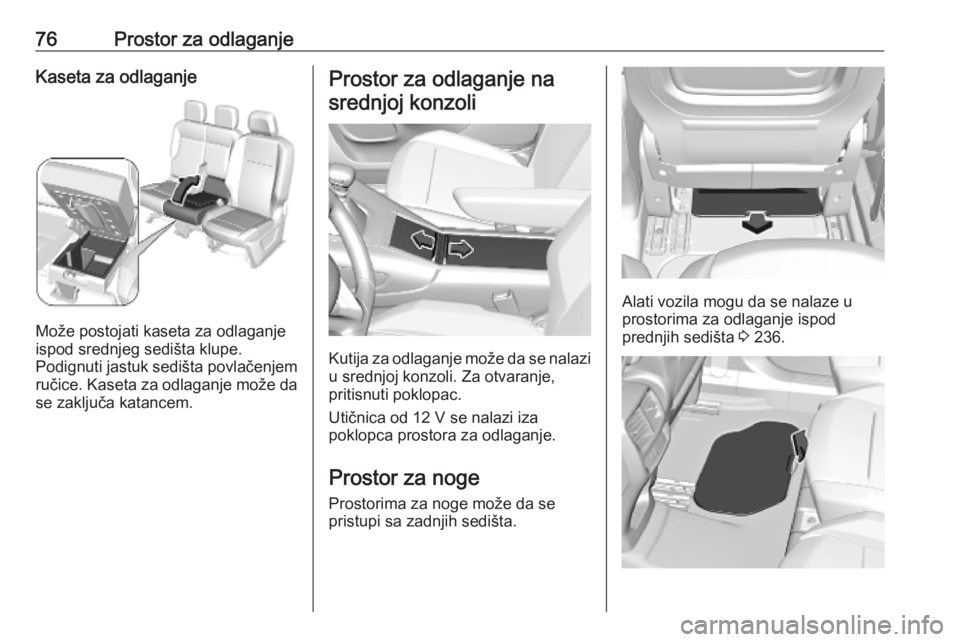

76Prostor za odlaganjeKaseta za odlaganje
Može postojati kaseta za odlaganje
ispod srednjeg sedišta klupe.
Podignuti jastuk sedišta povlačenjem ručice. Kaseta za odlaganje može da
se zaključa katancem.
Prostor za odlaganje na
srednjoj konzoli
Kutija za odlaganje može da se nalazi u srednjoj konzoli. Za otvaranje,
pritisnuti poklopac.
Utičnica od 12 V se nalazi iza
poklopca prostora za odlaganje.
Prostor za noge
Prostorima za noge može da se
pristupi sa zadnjih sedišta.
Alati vozila mogu da se nalaze u
prostorima za odlaganje ispod
prednjih sedišta 3 236.

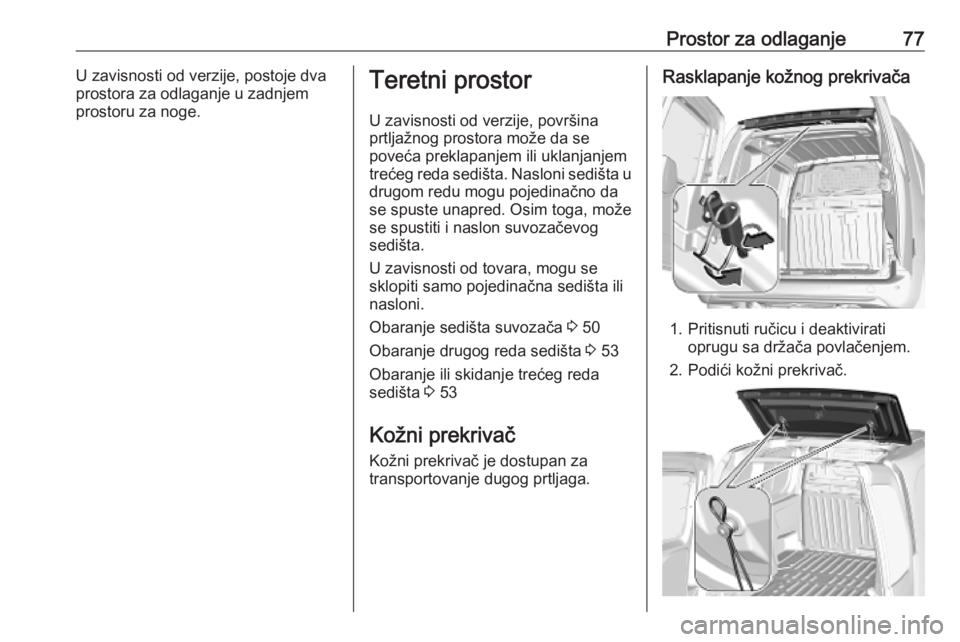

Prostor za odlaganje77U zavisnosti od verzije, postoje dva
prostora za odlaganje u zadnjem
prostoru za noge.Teretni prostor
U zavisnosti od verzije, površina
prtljažnog prostora može da se
poveća preklapanjem ili uklanjanjem
trećeg reda sedišta. Nasloni sedišta u drugom redu mogu pojedinačno dase spuste unapred. Osim toga, može
se spustiti i naslon suvozačevog
sedišta.
U zavisnosti od tovara, mogu se
sklopiti samo pojedinačna sedišta ili
nasloni.
Obaranje sedišta suvozača 3 50
Obaranje drugog reda sedišta 3 53
Obaranje ili skidanje trećeg reda
sedišta 3 53
Kožni prekrivač Kožni prekrivač je dostupan za
transportovanje dugog prtljaga.Rasklapanje kožnog prekrivača
1. Pritisnuti ručicu i deaktivirati oprugu sa držača povlačenjem.
2. Podići kožni prekrivač.

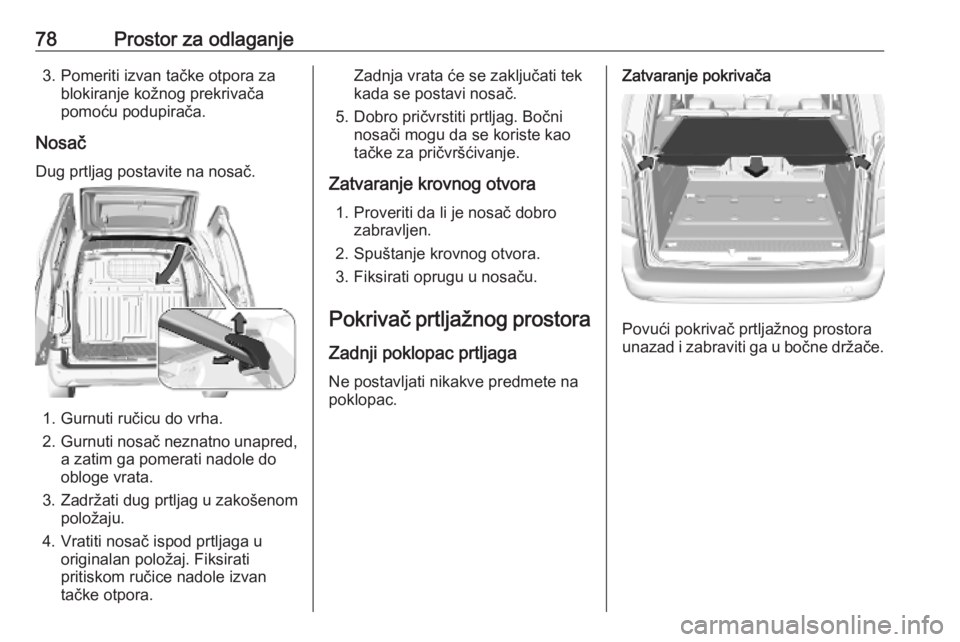

78Prostor za odlaganje3. Pomeriti izvan tačke otpora zablokiranje kožnog prekrivača
pomoću podupirača.
Nosač Dug prtljag postavite na nosač.
1. Gurnuti ručicu do vrha.
2. Gurnuti nosač neznatno unapred,
a zatim ga pomerati nadole do
obloge vrata.
3. Zadržati dug prtljag u zakošenom položaju.
4. Vratiti nosač ispod prtljaga u originalan položaj. Fiksirati
pritiskom ručice nadole izvan
tačke otpora.
Zadnja vrata će se zaključati tek
kada se postavi nosač.
5. Dobro pričvrstiti prtljag. Bočni nosači mogu da se koriste kao
tačke za pričvršćivanje.
Zatvaranje krovnog otvora 1. Proveriti da li je nosač dobro zabravljen.
2. Spuštanje krovnog otvora.
3. Fiksirati oprugu u nosaču.
Pokrivač prtljažnog prostora
Zadnji poklopac prtljaga Ne postavljati nikakve predmete na
poklopac.Zatvaranje pokrivača
Povući pokrivač prtljažnog prostora
unazad i zabraviti ga u bočne držače.
