OPEL COMBO E 2019.75 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2019.75, Model line: COMBO E, Model: OPEL COMBO E 2019.75Pages: 315, PDF Size: 10.61 MB
Page 21 of 315

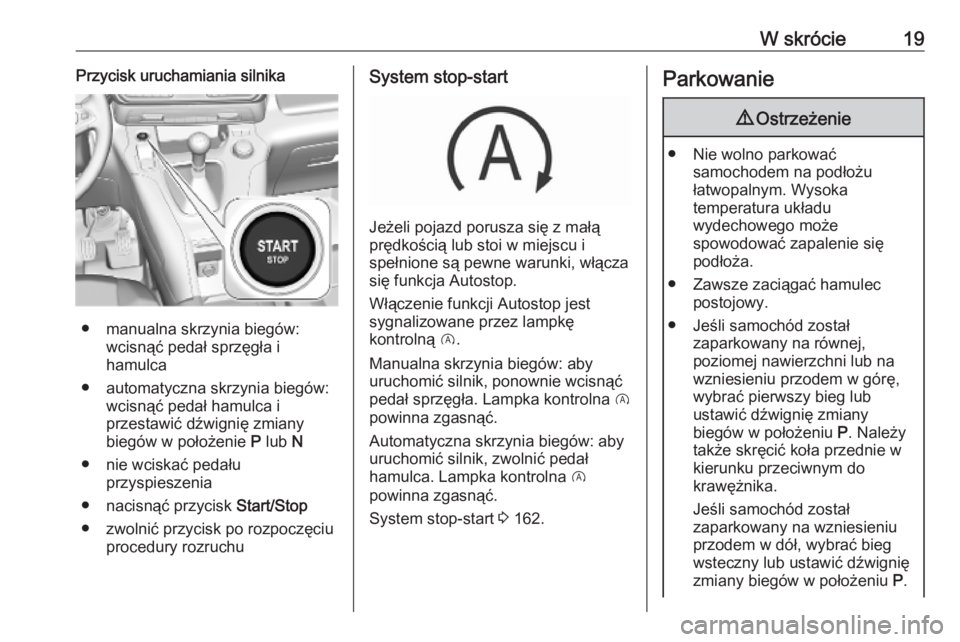

W skrócie19Przycisk uruchamiania silnika
● manualna skrzynia biegów:wcisnąć pedał sprzęgła i
hamulca
● automatyczna skrzynia biegów: wcisnąć pedał hamulca i
przestawić dźwignię zmiany
biegów w położenie P lub N
● nie wciskać pedału przyspieszenia
● nacisnąć przycisk Start/Stop
● zwolnić przycisk po rozpoczęciu procedury rozruchu
System stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, włącza się funkcja Autostop.
Włączenie funkcji Autostop jest
sygnalizowane przez lampkę
kontrolną D.
Manualna skrzynia biegów: aby
uruchomić silnik, ponownie wcisnąć
pedał sprzęgła. Lampka kontrolna D
powinna zgasnąć.
Automatyczna skrzynia biegów: aby
uruchomić silnik, zwolnić pedał
hamulca. Lampka kontrolna D
powinna zgasnąć.
System stop-start 3 162.
Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na
wzniesieniu przodem w górę,
wybrać pierwszy bieg lub
ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Page 22 of 315

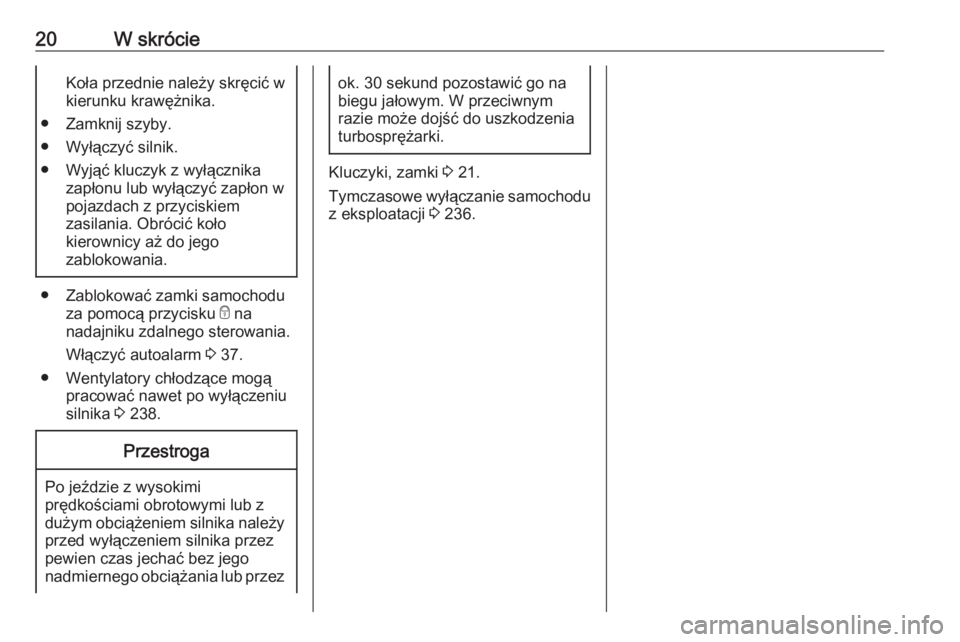

20W skrócieKoła przednie należy skręcić w
kierunku krawężnika.
● Zamknij szyby.
● Wyłączyć silnik.
● Wyjąć kluczyk z wyłącznika zapłonu lub wyłączyć zapłon wpojazdach z przyciskiem
zasilania. Obrócić koło
kierownicy aż do jego
zablokowania.
● Zablokować zamki samochodu
za pomocą przycisku e na
nadajniku zdalnego sterowania.
Włączyć autoalarm 3 37.
● Wentylatory chłodzące mogą pracować nawet po wyłączeniu
silnika 3 238.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez
ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Kluczyki, zamki 3 21.
Tymczasowe wyłączanie samochodu z eksploatacji 3 236.
Page 23 of 315

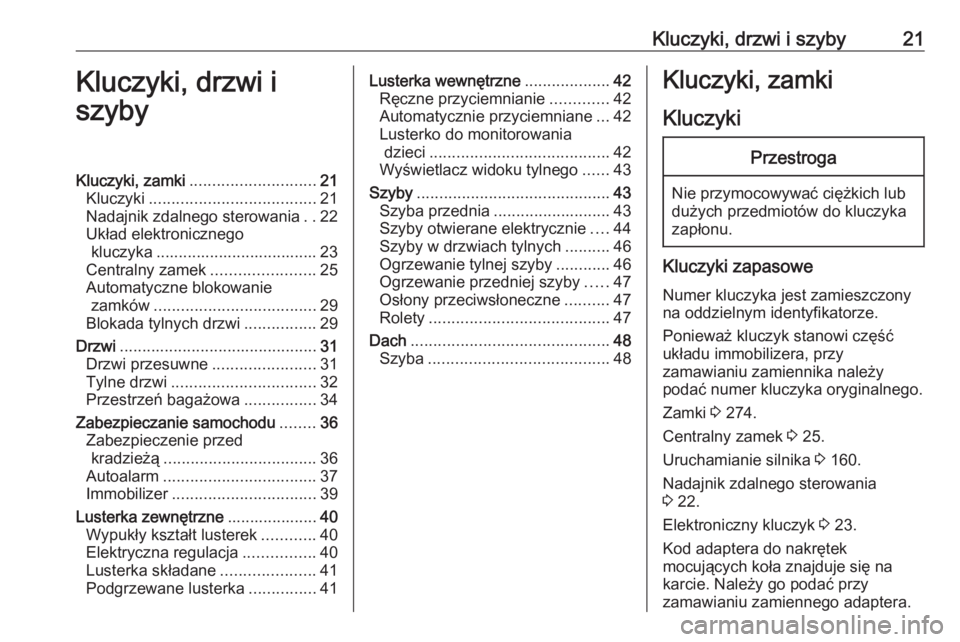

Kluczyki, drzwi i szyby21Kluczyki, drzwi i
szybyKluczyki, zamki ............................ 21
Kluczyki ..................................... 21
Nadajnik zdalnego sterowania ..22
Układ elektronicznego kluczyka .................................... 23
Centralny zamek .......................25
Automatyczne blokowanie zamków .................................... 29
Blokada tylnych drzwi ................29
Drzwi ............................................ 31
Drzwi przesuwne .......................31
Tylne drzwi ................................ 32
Przestrzeń bagażowa ................34
Zabezpieczanie samochodu ........36
Zabezpieczenie przed kradzieżą .................................. 36
Autoalarm .................................. 37
Immobilizer ................................ 39
Lusterka zewnętrzne ....................40
Wypukły kształt lusterek ............40
Elektryczna regulacja ................40
Lusterka składane .....................41
Podgrzewane lusterka ...............41Lusterka wewnętrzne ...................42
Ręczne przyciemnianie .............42
Automatycznie przyciemniane ...42
Lusterko do monitorowania dzieci ........................................ 42
Wyświetlacz widoku tylnego ......43
Szyby ........................................... 43
Szyba przednia .......................... 43
Szyby otwierane elektrycznie ....44
Szyby w drzwiach tylnych ..........46
Ogrzewanie tylnej szyby ............46
Ogrzewanie przedniej szyby .....47
Osłony przeciwsłoneczne ..........47
Rolety ........................................ 47
Dach ............................................ 48
Szyba ........................................ 48Kluczyki, zamki
KluczykiPrzestroga
Nie przymocowywać ciężkich lub
dużych przedmiotów do kluczyka zapłonu.
Kluczyki zapasowe
Numer kluczyka jest zamieszczony
na oddzielnym identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Zamki 3 274.
Centralny zamek 3 25.
Uruchamianie silnika 3 160.
Nadajnik zdalnego sterowania
3 22.
Elektroniczny kluczyk 3 23.
Kod adaptera do nakrętek
mocujących koła znajduje się na
karcie. Należy go podać przy
zamawianiu zamiennego adaptera.

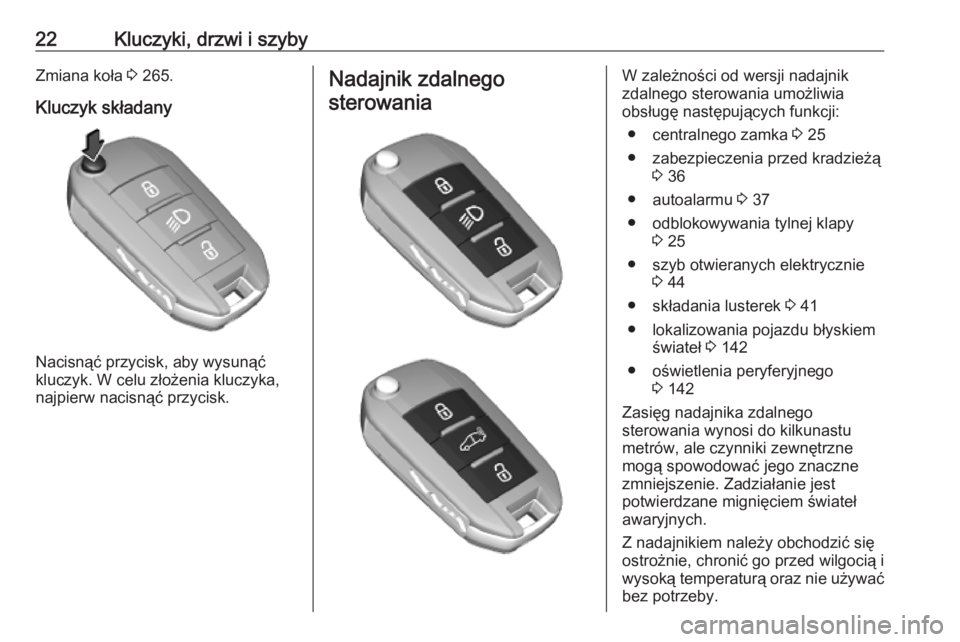

Page 24 of 315
22Kluczyki, drzwi i szybyZmiana koła 3 265.
Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Nadajnik zdalnego
sterowaniaW zależności od wersji nadajnik
zdalnego sterowania umożliwia
obsługę następujących funkcji:
● centralnego zamka 3 25
● zabezpieczenia przed kradzieżą 3 36
● autoalarmu 3 37
● odblokowywania tylnej klapy 3 25
● szyb otwieranych elektrycznie 3 44
● składania lusterek 3 41
● lokalizowania pojazdu błyskiem świateł 3 142
● oświetlenia peryferyjnego 3 142
Zasięg nadajnika zdalnego
sterowania wynosi do kilkunastu
metrów, ale czynniki zewnętrzne
mogą spowodować jego znaczne
zmniejszenie. Zadziałanie jest
potwierdzane mignięciem świateł
awaryjnych.
Z nadajnikiem należy obchodzić się ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Page 25 of 315

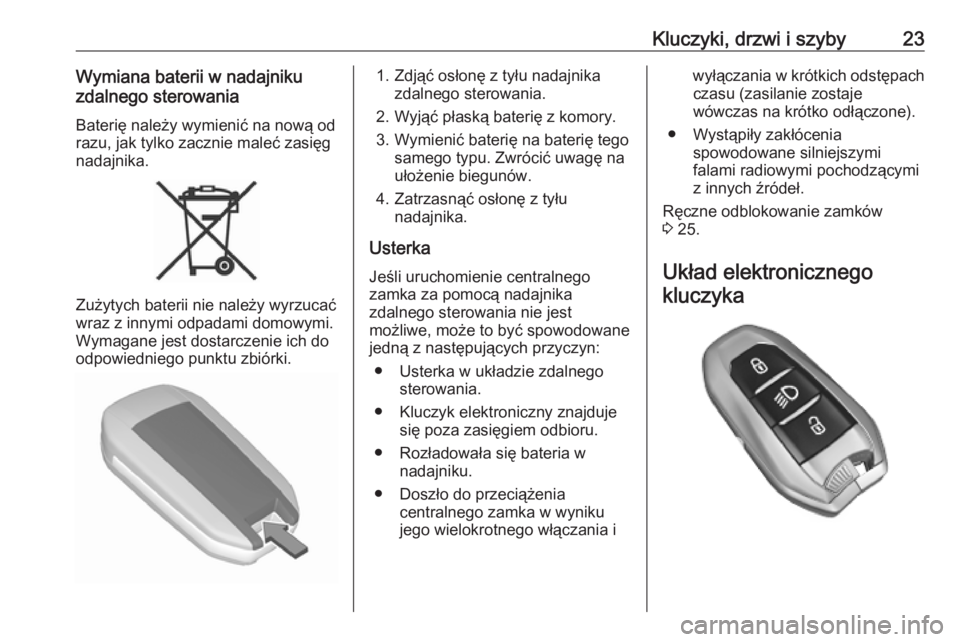

Kluczyki, drzwi i szyby23Wymiana baterii w nadajniku
zdalnego sterowania
Baterię należy wymienić na nową od razu, jak tylko zacznie maleć zasięg
nadajnika.
Zużytych baterii nie należy wyrzucać
wraz z innymi odpadami domowymi.
Wymagane jest dostarczenie ich do
odpowiedniego punktu zbiórki.
1. Zdjąć osłonę z tyłu nadajnika zdalnego sterowania.
2. Wyjąć płaską baterię z komory.
3. Wymienić baterię na baterię tego samego typu. Zwrócić uwagę na
ułożenie biegunów.
4. Zatrzasnąć osłonę z tyłu nadajnika.
Usterka Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
jedną z następujących przyczyn:
● Usterka w układzie zdalnego sterowania.
● Kluczyk elektroniczny znajduje się poza zasięgiem odbioru.
● Rozładowała się bateria w nadajniku.
● Doszło do przeciążenia centralnego zamka w wyniku
jego wielokrotnego włączania iwyłączania w krótkich odstępach czasu (zasilanie zostaje
wówczas na krótko odłączone).
● Wystąpiły zakłócenia spowodowane silniejszymi
falami radiowymi pochodzącymi
z innych źródeł.
Ręczne odblokowanie zamków
3 25.
Układ elektronicznego kluczyka
Page 26 of 315

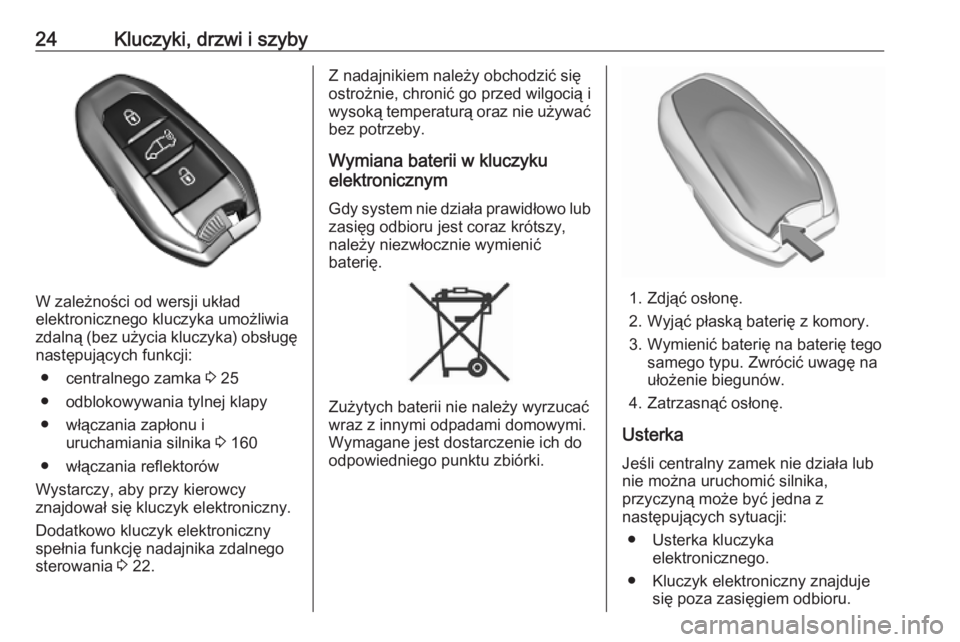

24Kluczyki, drzwi i szyby
W zależności od wersji układ
elektronicznego kluczyka umożliwia
zdalną (bez użycia kluczyka) obsługę
następujących funkcji:
● centralnego zamka 3 25
● odblokowywania tylnej klapy ● włączania zapłonu i uruchamiania silnika 3 160
● włączania reflektorów
Wystarczy, aby przy kierowcy
znajdował się kluczyk elektroniczny.
Dodatkowo kluczyk elektroniczny
spełnia funkcję nadajnika zdalnego
sterowania 3 22.
Z nadajnikiem należy obchodzić się
ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Wymiana baterii w kluczyku
elektronicznym
Gdy system nie działa prawidłowo lub
zasięg odbioru jest coraz krótszy,
należy niezwłocznie wymienić
baterię.
Zużytych baterii nie należy wyrzucać
wraz z innymi odpadami domowymi.
Wymagane jest dostarczenie ich do
odpowiedniego punktu zbiórki.
1. Zdjąć osłonę.
2. Wyjąć płaską baterię z komory.
3. Wymienić baterię na baterię tego samego typu. Zwrócić uwagę na
ułożenie biegunów.
4. Zatrzasnąć osłonę.
Usterka Jeśli centralny zamek nie działa lub
nie można uruchomić silnika,
przyczyną może być jedna z
następujących sytuacji:
● Usterka kluczyka elektronicznego.
● Kluczyk elektroniczny znajduje się poza zasięgiem odbioru.
Page 27 of 315

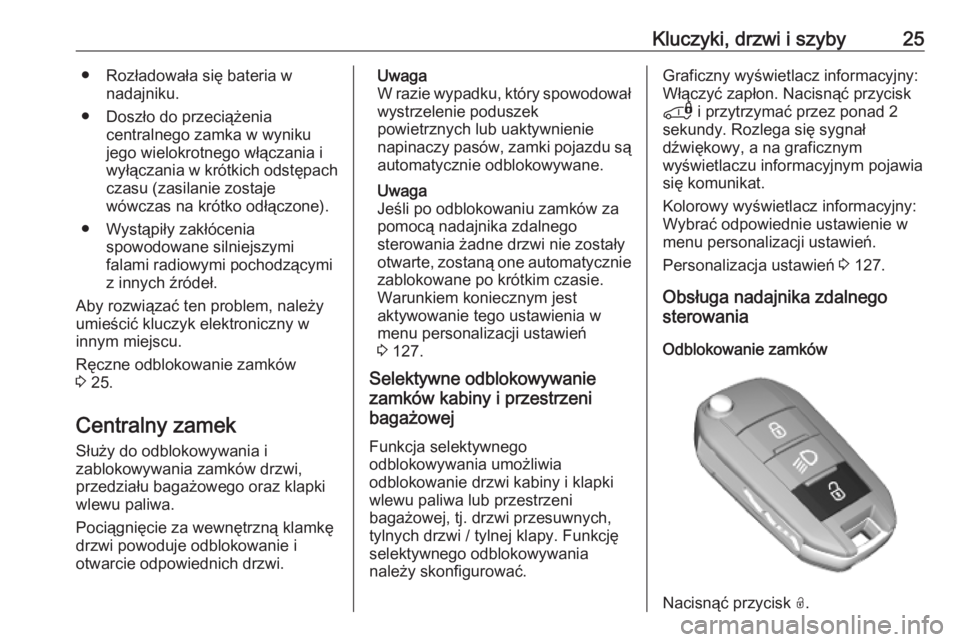

Kluczyki, drzwi i szyby25● Rozładowała się bateria wnadajniku.
● Doszło do przeciążenia centralnego zamka w wyniku
jego wielokrotnego włączania i
wyłączania w krótkich odstępach czasu (zasilanie zostaje
wówczas na krótko odłączone).
● Wystąpiły zakłócenia spowodowane silniejszymi
falami radiowymi pochodzącymi
z innych źródeł.
Aby rozwiązać ten problem, należy
umieścić kluczyk elektroniczny w
innym miejscu.
Ręczne odblokowanie zamków
3 25.
Centralny zamek Służy do odblokowywania i
zablokowywania zamków drzwi,
przedziału bagażowego oraz klapki
wlewu paliwa.
Pociągnięcie za wewnętrzną klamkę
drzwi powoduje odblokowanie i
otwarcie odpowiednich drzwi.Uwaga
W razie wypadku, który spowodował wystrzelenie poduszek
powietrznych lub uaktywnienie
napinaczy pasów, zamki pojazdu są
automatycznie odblokowywane.
Uwaga
Jeśli po odblokowaniu zamków za
pomocą nadajnika zdalnego
sterowania żadne drzwi nie zostały
otwarte, zostaną one automatycznie
zablokowane po krótkim czasie.
Warunkiem koniecznym jest
aktywowanie tego ustawienia w
menu personalizacji ustawień
3 127.
Selektywne odblokowywanie
zamków kabiny i przestrzeni
bagażowej
Funkcja selektywnego
odblokowywania umożliwia
odblokowanie drzwi kabiny i klapki
wlewu paliwa lub przestrzeni
bagażowej, tj. drzwi przesuwnych,
tylnych drzwi / tylnej klapy. Funkcję
selektywnego odblokowywania
należy skonfigurować.Graficzny wyświetlacz informacyjny:
Włączyć zapłon. Nacisnąć przycisk
* i przytrzymać przez ponad 2
sekundy. Rozlega się sygnał
dźwiękowy, a na graficznym
wyświetlaczu informacyjnym pojawia
się komunikat.
Kolorowy wyświetlacz informacyjny:
Wybrać odpowiednie ustawienie w
menu personalizacji ustawień.
Personalizacja ustawień 3 127.
Obsługa nadajnika zdalnego
sterowania
Odblokowanie zamków
Nacisnąć przycisk O.
Page 28 of 315
26Kluczyki, drzwi i szybyTryb odblokowania można ustawić.
Dostępne są dwa ustawienia:
● Naciśnięcie O powoduje
odblokowanie wszystkich drzwi i
przestrzeni bagażowej.
● Naciśnięcie O powoduje
odblokowanie tylko drzwi
kierowcy i drzwi pasażera.
Odblokowywanie przestrzeni
bagażowej
Nacisnąć * lub dwa razy nacisnąć
O , aby odblokować tylko przestrzeń
bagażową, tj. drzwi przesuwne i tylne
drzwi lub tylną klapę.
Zablokowywanie zamków
Zamknąć drzwi i przestrzeń
bagażową.
Nacisnąć przycisk N.
Jeśli pojazd nie zostanie prawidłowo
zamknięty, centralny zamek nie
zadziała.
Potwierdzanie
Działanie układu centralnego zamka
jest potwierdzane przez światła
awaryjne. Warunkiem koniecznym
jest aktywowanie tego ustawienia w
menu personalizacji ustawień 3 127.
Obsługa układu elektronicznego
kluczyka
Elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu w odległości około
jednego metra od danych drzwi.
Page 29 of 315

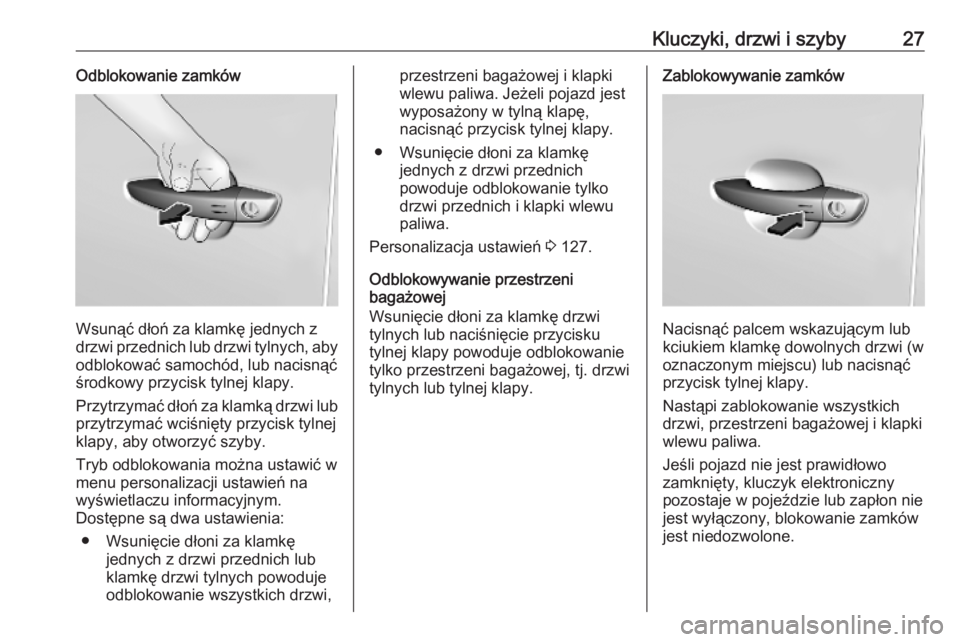

Kluczyki, drzwi i szyby27Odblokowanie zamków
Wsunąć dłoń za klamkę jednych z
drzwi przednich lub drzwi tylnych, aby
odblokować samochód, lub nacisnąć
środkowy przycisk tylnej klapy.
Przytrzymać dłoń za klamką drzwi lub przytrzymać wciśnięty przycisk tylnej
klapy, aby otworzyć szyby.
Tryb odblokowania można ustawić w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Dostępne są dwa ustawienia:
● Wsunięcie dłoni za klamkę jednych z drzwi przednich lub
klamkę drzwi tylnych powoduje
odblokowanie wszystkich drzwi,
przestrzeni bagażowej i klapki
wlewu paliwa. Jeżeli pojazd jest wyposażony w tylną klapę,
nacisnąć przycisk tylnej klapy.
● Wsunięcie dłoni za klamkę jednych z drzwi przednich
powoduje odblokowanie tylko
drzwi przednich i klapki wlewu
paliwa.
Personalizacja ustawień 3 127.
Odblokowywanie przestrzeni
bagażowej
Wsunięcie dłoni za klamkę drzwi
tylnych lub naciśnięcie przycisku
tylnej klapy powoduje odblokowanie
tylko przestrzeni bagażowej, tj. drzwi
tylnych lub tylnej klapy.Zablokowywanie zamków
Nacisnąć palcem wskazującym lub
kciukiem klamkę dowolnych drzwi (w
oznaczonym miejscu) lub nacisnąć
przycisk tylnej klapy.
Nastąpi zablokowanie wszystkich
drzwi, przestrzeni bagażowej i klapki
wlewu paliwa.
Jeśli pojazd nie jest prawidłowo
zamknięty, kluczyk elektroniczny
pozostaje w pojeździe lub zapłon nie
jest wyłączony, blokowanie zamków
jest niedozwolone.
Page 30 of 315
28Kluczyki, drzwi i szybyPotwierdzanie
Działanie układu centralnego zamka jest potwierdzane przez światła
awaryjne.
Przycisk centralnego zamkaUmożliwia zablokowanie lub
odblokowanie zamków wszystkich
drzwi oraz przestrzeni bagażowej z
kabiny. Jeśli pojazd jest wyposażony
w układ elektronicznego kluczyka,
klapka wlewu paliwa również zostaje
zablokowana lub odblokowana.
W celu zablokowania nacisnąć Q.
Zaświeci się dioda LED w przycisku.
W celu odblokowania ponownie
nacisnąć Q. Dioda LED w przycisku
zgaśnie.
Obsługa kluczykiem w przypadku usterki centralnego zamka
W przypadku wystąpienia usterki, np.
rozładowania się akumulatora
pojazdu lub baterii nadajnika
zdalnego sterowania / kluczyka
elektronicznego, drzwi kierowcy
można zablokować lub odblokować
za pomocą kluczyka mechanicznego.
Ręczne odblokowanie zamków
Kluczyk elektroniczny: nacisnąć i
przytrzymać przycisk, aby wysunąć
wbudowany kluczyk.
Ręcznie odblokować drzwi kierowcy,
wkładając kluczyk do zamka i
przekręcając go.
Pozostałe drzwi można otworzyć
poprzez pociągnięcie wewnętrznej
klamki.
Po włączeniu zapłonu następuje
wyłączenie zabezpieczenia przed
kradzieżą.
