OPEL COMBO E 2019.75 Ohjekirja (in Finnish)

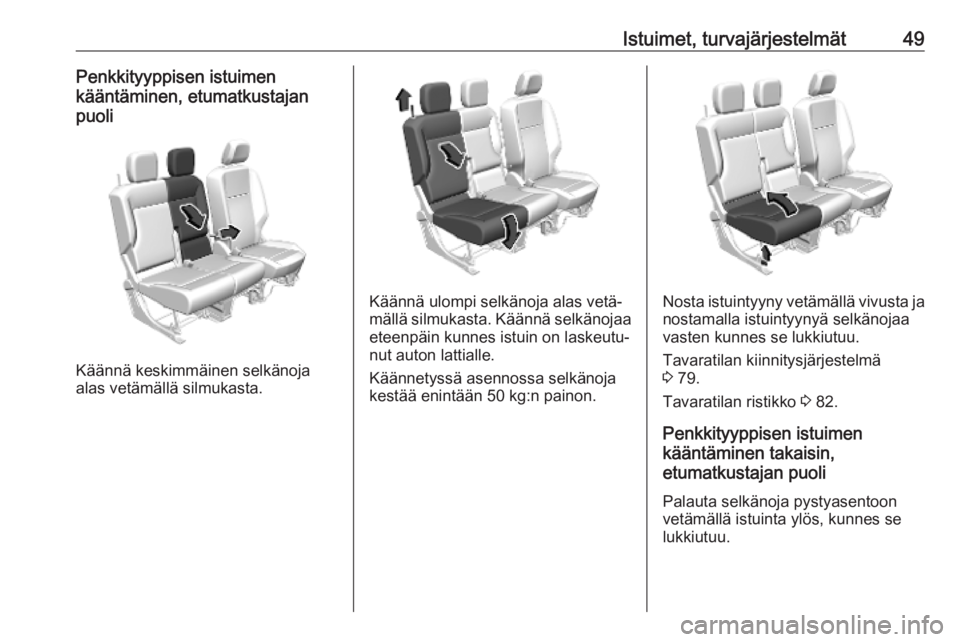

Istuimet, turvajärjestelmät49Penkkityyppisen istuimen
kääntäminen, etumatkustajan
puoli
Käännä keskimmäinen selkänoja
alas vetämällä silmukasta.
Käännä ulompi selkänoja alas vetä‐
mällä silmukasta. Käännä selkänojaa eteenpäin kunnes istuin on laskeutu‐
nut auton lattialle.
Käännetyssä asennossa selkänoja
kestää enintään 50 kg:n painon.Nosta istuintyyny vetämällä vivusta ja
nostamalla istuintyynyä selkänojaa
vasten kunnes se lukkiutuu.
Tavaratilan kiinnitysjärjestelmä
3 79.
Tavaratilan ristikko 3 82.
Penkkityyppisen istuimen
kääntäminen takaisin,
etumatkustajan puoli
Palauta selkänoja pystyasentoon
vetämällä istuinta ylös, kunnes se
lukkiutuu.

50Istuimet, turvajärjestelmätPalauta istuintyyny alkuperäiseen
asentoon painamalla vipua ja laske‐
malla istuintyyny alas kunnes se
lukkiutuu.9 Varoitus
Etumatkustajan turvatyynyjärjes‐
telmä on poistettava käytöstä, kun etumatkustajan istuin on taite‐
tussa asennossa.
Turvatyynyn poistaminen käytöstä
3 63.
Kyynärnoja
Kyynärnoja voidaan taittaa ylös.
Irrota kyynärnoja taittamalla se ylös ja
painamalla ja kääntämällä se kuvan
mukaiseen asentoon.
Vedä sitten kyynärnoja irti selkäno‐
jasta.
Kiinnitä kyynärnoja paikalleen asetta‐
malla se paikalleen selkänojaan.
Paina kyynärnojaa ja taita se pysty‐ asentoon. Vedä kyynärnojaa hiukan
ulos ja taita se alas.
Lämmitys
Käynnistä istuimen lämmitys paina‐
malla kyseisen etuistuimen ß-paini‐
ketta.
Painikkeen LED syttyy ilmaisemaan käyttöönoton.
Kytke istuimen lämmitys pois päältä painamalla ß vielä kerran.
Istuinlämmitys toimii moottorin
käydessä ja Autostop-toiminnon
aikana.
Stop-start-järjestelmä 3 149.

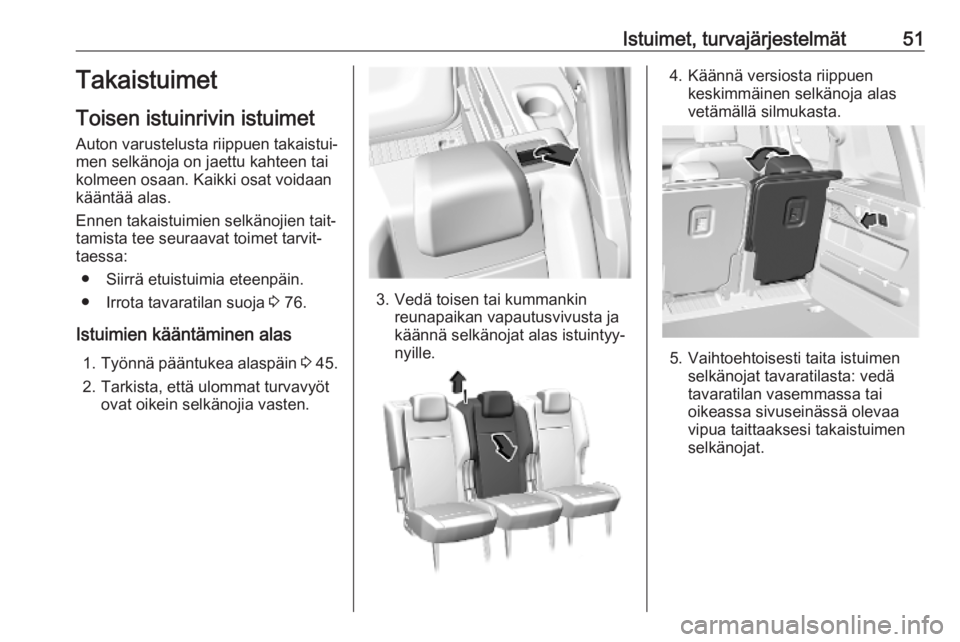

Istuimet, turvajärjestelmät51Takaistuimet
Toisen istuinrivin istuimet
Auton varustelusta riippuen takaistui‐
men selkänoja on jaettu kahteen tai
kolmeen osaan. Kaikki osat voidaan
kääntää alas.
Ennen takaistuimien selkänojien tait‐
tamista tee seuraavat toimet tarvit‐
taessa:
● Siirrä etuistuimia eteenpäin.
● Irrota tavaratilan suoja 3 76.
Istuimien kääntäminen alas 1. Työnnä pääntukea alaspäin 3 45.
2. Tarkista, että ulommat turvavyöt ovat oikein selkänojia vasten.
3. Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
4. Käännä versiosta riippuen keskimmäinen selkänoja alas
vetämällä silmukasta.
5. Vaihtoehtoisesti taita istuimen selkänojat tavaratilasta: vedä
tavaratilan vasemmassa tai
oikeassa sivuseinässä olevaa
vipua taittaaksesi takaistuimen
selkänojat.

52Istuimet, turvajärjestelmät9Varoitus
Ole varovainen, kun käytät taka‐
selkänojia tavaratilasta. Selkänoja kääntyy eteen varsin voimak‐
kaasti. Loukkaantumisvaara erityi‐
sesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
Istuimien kääntäminen ylös
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon,
kunnes ne lukittuvat kuuluvasti.
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä lähellä
vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Kolmannen istuinrivin
istuimet9 Varoitus
Kun takaistuimia tai selkänojia
säädetään tai käännetään, pidä
kädet ja jalat poissa liikealueelta.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
9 Varoitus
Asentaessasi takaistuinta
varmista, että istuinasennelma on
asettunut oikein kiinnityspisteisiin, että lukot ovat kunnolla kytkeyty‐neet ja että selkänoja on palau‐
tettu oikeaan asentoon.
Jos istuin ei ole kunnolla lukkiutu‐
nut, seurauksena saattaa olla
henkilövahinkoja voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.

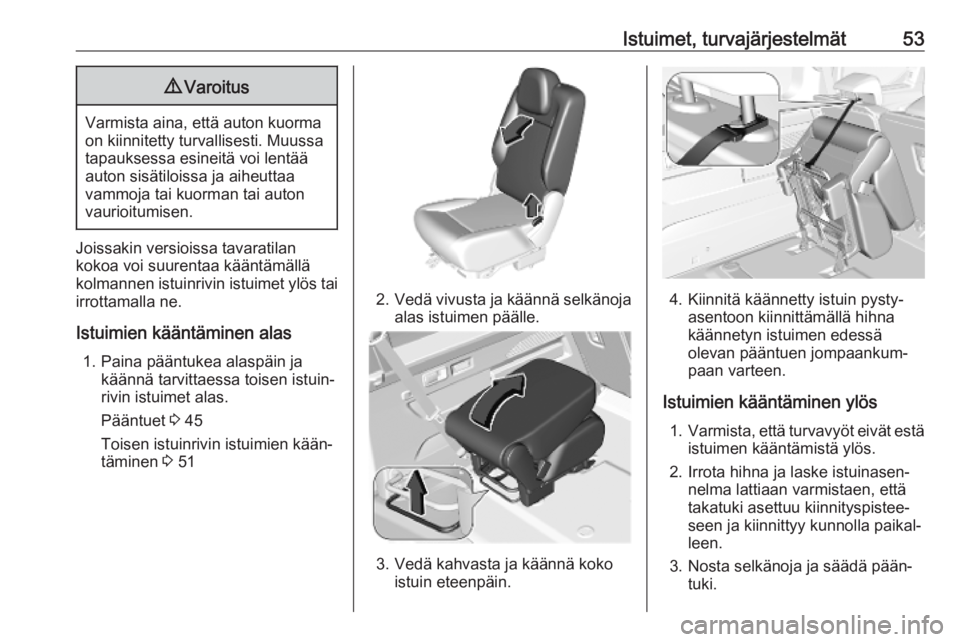

Istuimet, turvajärjestelmät539Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
Joissakin versioissa tavaratilan
kokoa voi suurentaa kääntämällä
kolmannen istuinrivin istuimet ylös tai
irrottamalla ne.
Istuimien kääntäminen alas 1. Paina pääntukea alaspäin ja käännä tarvittaessa toisen istuin‐
rivin istuimet alas.
Pääntuet 3 45
Toisen istuinrivin istuimien kään‐
täminen 3 51
2. Vedä vivusta ja käännä selkänoja
alas istuimen päälle.
3. Vedä kahvasta ja käännä koko istuin eteenpäin.
4. Kiinnitä käännetty istuin pysty‐ asentoon kiinnittämällä hihna
käännetyn istuimen edessä
olevan pääntuen jompaankum‐
paan varteen.
Istuimien kääntäminen ylös 1. Varmista, että turvavyöt eivät estä
istuimen kääntämistä ylös.
2. Irrota hihna ja laske istuinasen‐ nelma lattiaan varmistaen, että
takatuki asettuu kiinnityspistee‐
seen ja kiinnittyy kunnolla paikal‐
leen.
3. Nosta selkänoja ja säädä pään‐ tuki.

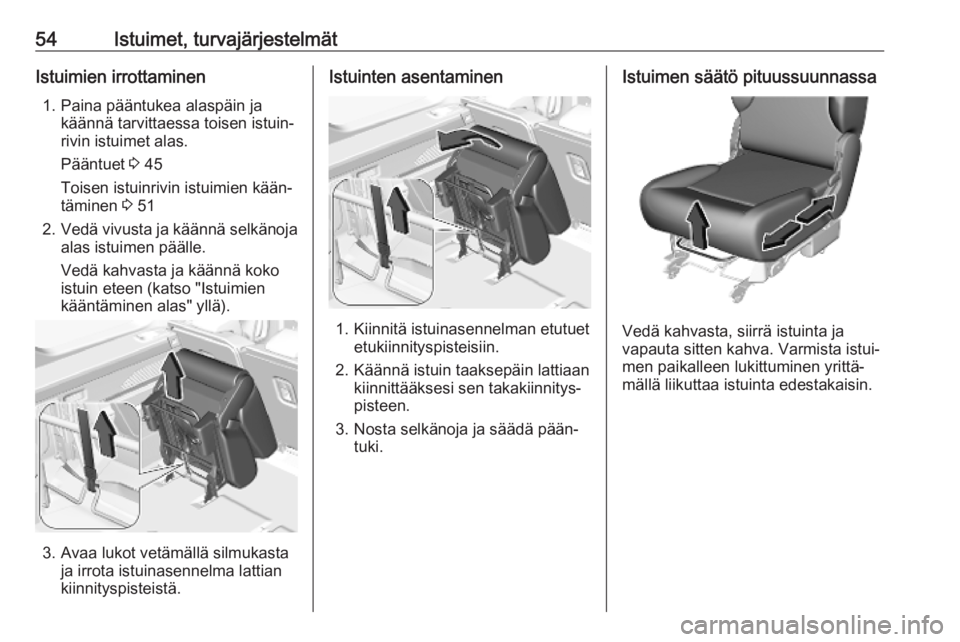

54Istuimet, turvajärjestelmätIstuimien irrottaminen1. Paina pääntukea alaspäin ja käännä tarvittaessa toisen istuin‐
rivin istuimet alas.
Pääntuet 3 45
Toisen istuinrivin istuimien kään‐
täminen 3 51
2. Vedä vivusta ja käännä selkänoja
alas istuimen päälle.
Vedä kahvasta ja käännä koko
istuin eteen (katso "Istuimien
kääntäminen alas" yllä).
3. Avaa lukot vetämällä silmukasta ja irrota istuinasennelma lattian
kiinnityspisteistä.
Istuinten asentaminen
1. Kiinnitä istuinasennelman etutuet etukiinnityspisteisiin.
2. Käännä istuin taaksepäin lattiaan kiinnittääksesi sen takakiinnitys‐
pisteen.
3. Nosta selkänoja ja säädä pään‐ tuki.
Istuimen säätö pituussuunnassa
Vedä kahvasta, siirrä istuinta ja
vapauta sitten kahva. Varmista istui‐
men paikalleen lukittuminen yrittä‐
mällä liikuttaa istuinta edestakaisin.

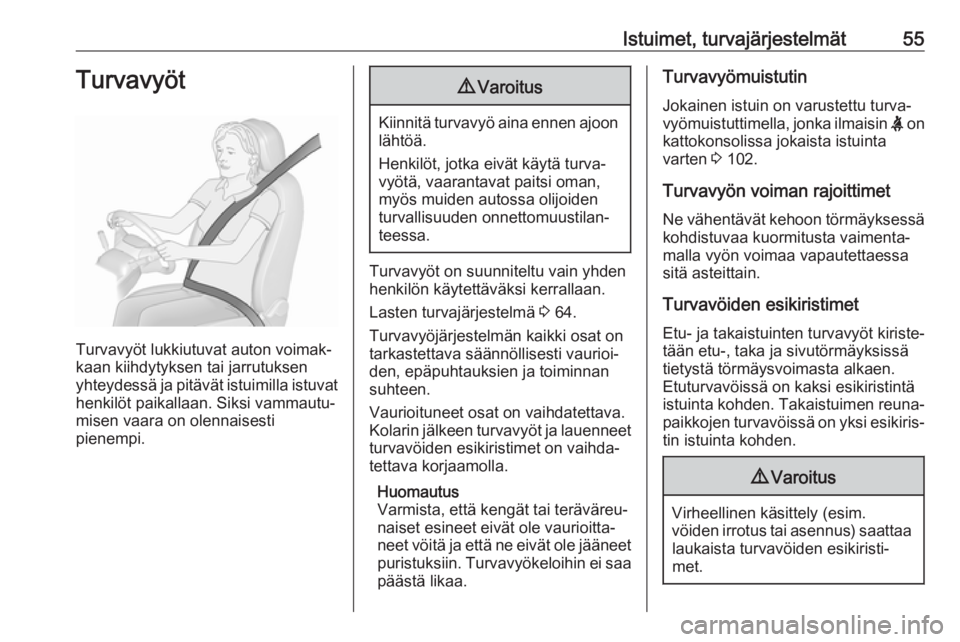

Istuimet, turvajärjestelmät55Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti
pienempi.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 64.
Turvavyöjärjestelmän kaikki osat on
tarkastettava säännöllisesti vaurioi‐
den, epäpuhtauksien ja toiminnan
suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutin
Jokainen istuin on varustettu turva‐
vyömuistuttimella, jonka ilmaisin X on
kattokonsolissa jokaista istuinta varten 3 102.
Turvavyön voiman rajoittimet Ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimenta‐
malla vyön voimaa vapautettaessa
sitä asteittain.
Turvavöiden esikiristimet Etu- ja takaistuinten turvavyöt kiriste‐
tään etu-, taka ja sivutörmäyksissä
tietystä törmäysvoimasta alkaen.
Etuturvavöissä on kaksi esikiristintä
istuinta kohden. Takaistuimen reuna‐
paikkojen turvavöissä on yksi esikiris‐
tin istuinta kohden.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.

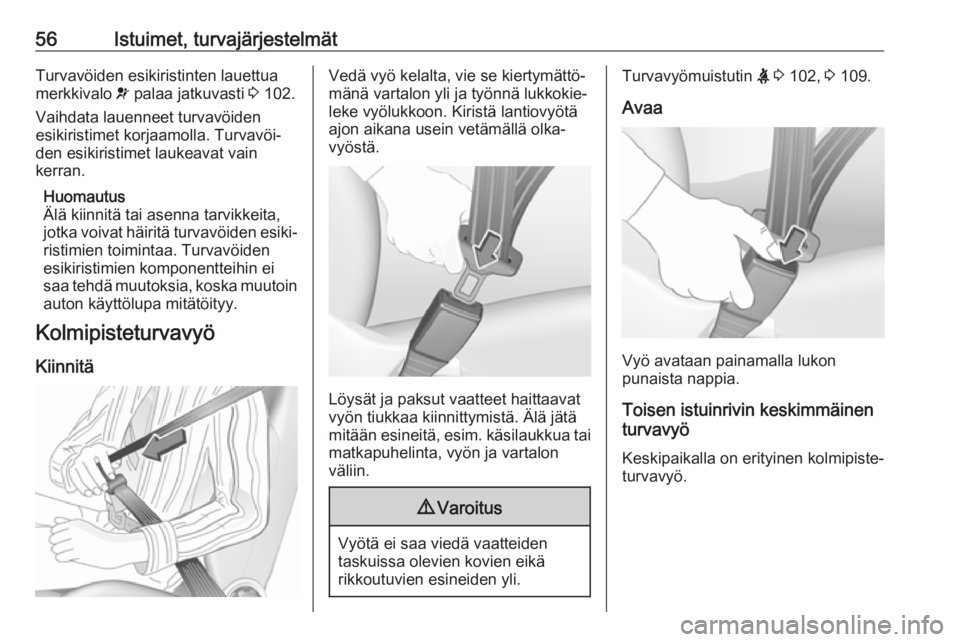

56Istuimet, turvajärjestelmätTurvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 102.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐ ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Kolmipisteturvavyö
KiinnitäVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.
9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X 3 102, 3 109.
Avaa
Vyö avataan painamalla lukon
punaista nappia.
Toisen istuinrivin keskimmäinen
turvavyö
Keskipaikalla on erityinen kolmipiste‐ turvavyö.

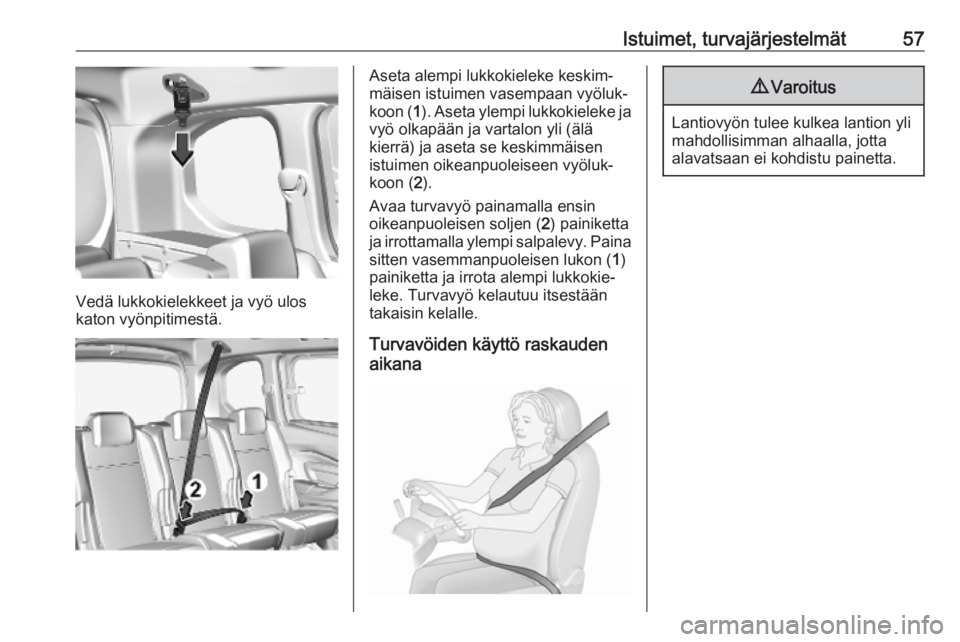

Istuimet, turvajärjestelmät57
Vedä lukkokielekkeet ja vyö ulos
katon vyönpitimestä.
Aseta alempi lukkokieleke keskim‐
mäisen istuimen vasempaan vyöluk‐
koon ( 1). Aseta ylempi lukkokieleke ja
vyö olkapään ja vartalon yli (älä
kierrä) ja aseta se keskimmäisen istuimen oikeanpuoleiseen vyöluk‐
koon ( 2).
Avaa turvavyö painamalla ensin
oikeanpuoleisen soljen ( 2) painiketta
ja irrottamalla ylempi salpalevy. Paina sitten vasemmanpuoleisen lukon ( 1)
painiketta ja irrota alempi lukkokie‐ leke. Turvavyö kelautuu itsestään
takaisin kelalle.
Turvavöiden käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.

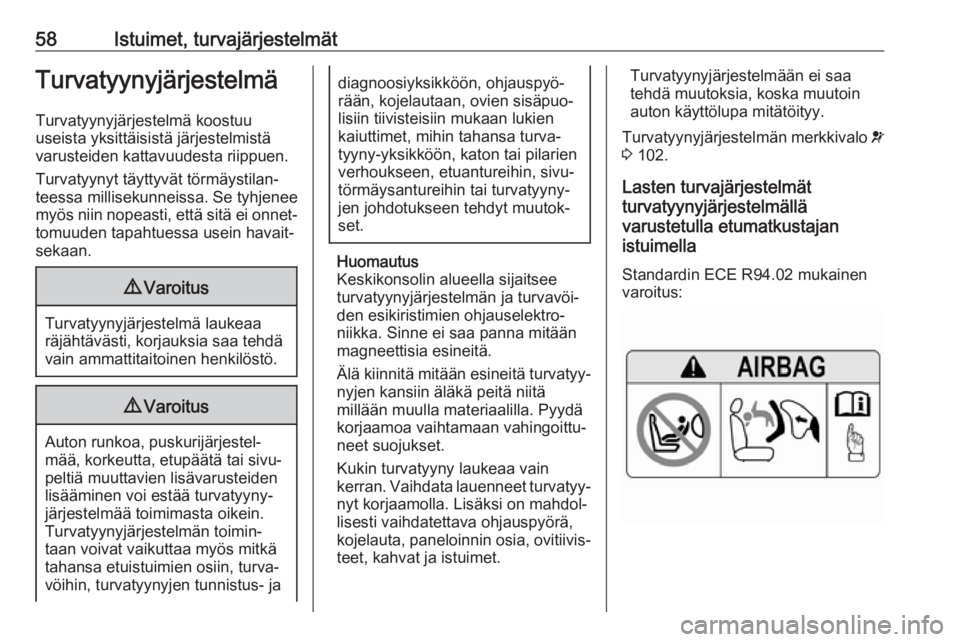

58Istuimet, turvajärjestelmätTurvatyynyjärjestelmäTurvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
diagnoosiyksikköön, ohjauspyö‐
rään, kojelautaan, ovien sisäpuo‐
lisiin tiivisteisiin mukaan lukien
kaiuttimet, mihin tahansa turva‐
tyyny-yksikköön, katon tai pilarien
verhoukseen, etuantureihin, sivu‐
törmäysantureihin tai turvatyyny‐
jen johdotukseen tehdyt muutok‐
set.
Huomautus
Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöi‐
den esikiristimien ohjauselektro‐
niikka. Sinne ei saa panna mitään
magneettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä
millään muulla materiaalilla. Pyydä korjaamoa vaihtamaan vahingoittu‐
neet suojukset.
Kukin turvatyyny laukeaa vain
kerran. Vaihdata lauenneet turvatyy‐
nyt korjaamolla. Lisäksi on mahdol‐
lisesti vaihdatettava ohjauspyörä,
kojelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Turvatyynyjärjestelmän merkkivalo v
3 102.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen
varoitus:
