Page 231 of 295

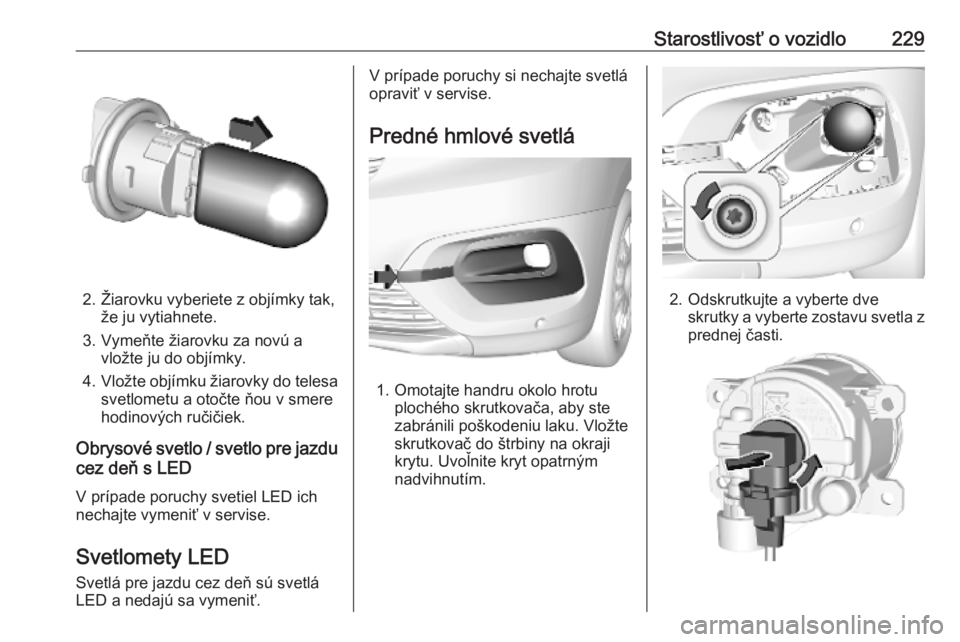

Starostlivosť o vozidlo229
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere hodinových ručičiek.
Obrysové svetlo / svetlo pre jazdu
cez deň s LED
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED Svetlá pre jazdu cez deň sú svetlá
LED a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Predné hmlové svetlá
1. Omotajte handru okolo hrotu plochého skrutkovača, aby ste
zabránili poškodeniu laku. Vložte
skrutkovač do štrbiny na okraji
krytu. Uvoľnite kryt opatrným
nadvihnutím.
2. Odskrutkujte a vyberte dve skrutky a vyberte zostavu svetla z
prednej časti.
Page 232 of 295

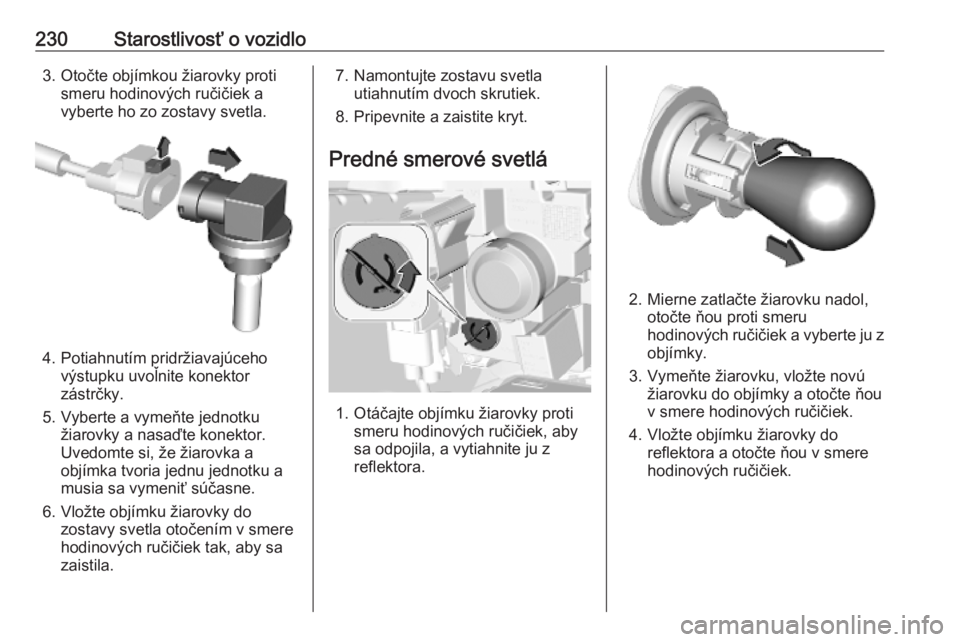

230Starostlivosť o vozidlo3. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
4. Potiahnutím pridržiavajúceho výstupku uvoľnite konektor
zástrčky.
5. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
6. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
7. Namontujte zostavu svetla utiahnutím dvoch skrutiek.
8. Pripevnite a zaistite kryt.
Predné smerové svetlá
1. Otáčajte objímku žiarovky proti smeru hodinových ručičiek, aby
sa odpojila, a vytiahnite ju z reflektora.
2. Mierne zatlačte žiarovku nadol, otočte ňou proti smeru
hodinových ručičiek a vyberte ju z
objímky.
3. Vymeňte žiarovku, vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Page 233 of 295

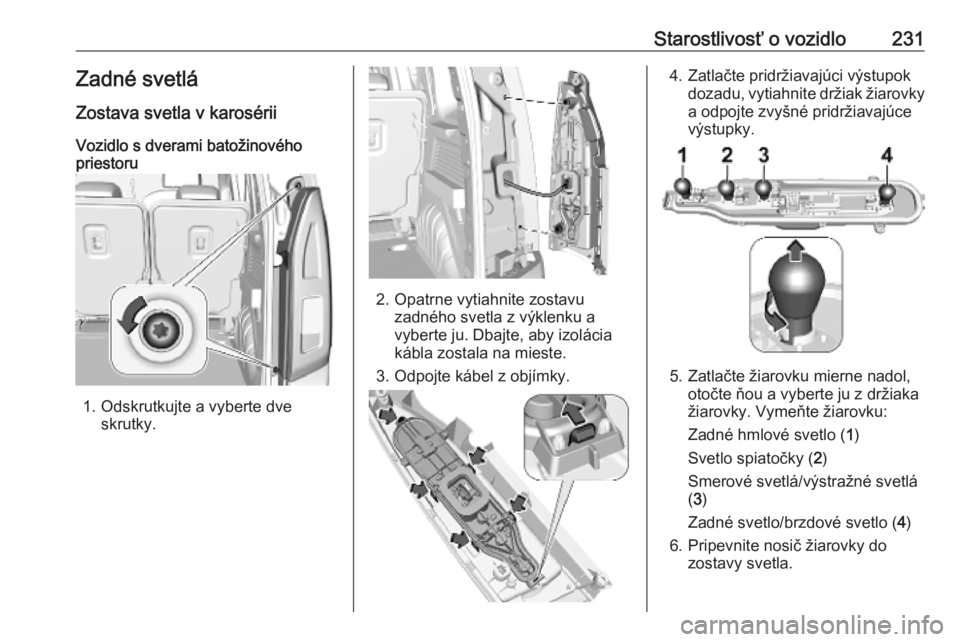

Starostlivosť o vozidlo231Zadné svetlá
Zostava svetla v karosérii
Vozidlo s dverami batožinového
priestoru
1. Odskrutkujte a vyberte dve
skrutky.
2. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Odpojte kábel z objímky.
4. Zatlačte pridržiavajúci výstupok dozadu, vytiahnite držiak žiarovky
a odpojte zvyšné pridržiavajúce
výstupky.
5. Zatlačte žiarovku mierne nadol, otočte ňou a vyberte ju z držiaka
žiarovky. Vymeňte žiarovku:
Zadné hmlové svetlo ( 1)
Svetlo spiatočky ( 2)
Smerové svetlá/výstražné svetlá ( 3 )
Zadné svetlo/brzdové svetlo ( 4)
6. Pripevnite nosič žiarovky do zostavy svetla.
Page 234 of 295
232Starostlivosť o vozidlo7. Pripojte kábel k objímke.
8. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite obe
skrutky.
Vozidlá so zadnými dverami
1. Odskrutkujte a vyberte dve skrutky.
2. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Odpojte kábel z objímky.
4. Uvoľnite pridržiavajúce výstupky a
vyberte držiak žiarovky.
5. Zatlačte žiarovku mierne nadol, otočte ňou a vyberte ju z držiaka
žiarovky. Vymeňte žiarovku:
Zadné svetlo/brzdové svetlo ( 1)
Vonkajšia žiarovka smerových
svetiel/výstražných svetiel ( 2)
Vnútorná žiarovka svetla
spiatočky ( 3)
Zadné hmlové svetlo ( 4)
6. Pripevnite nosič žiarovky do zostavy svetla.
Page 235 of 295

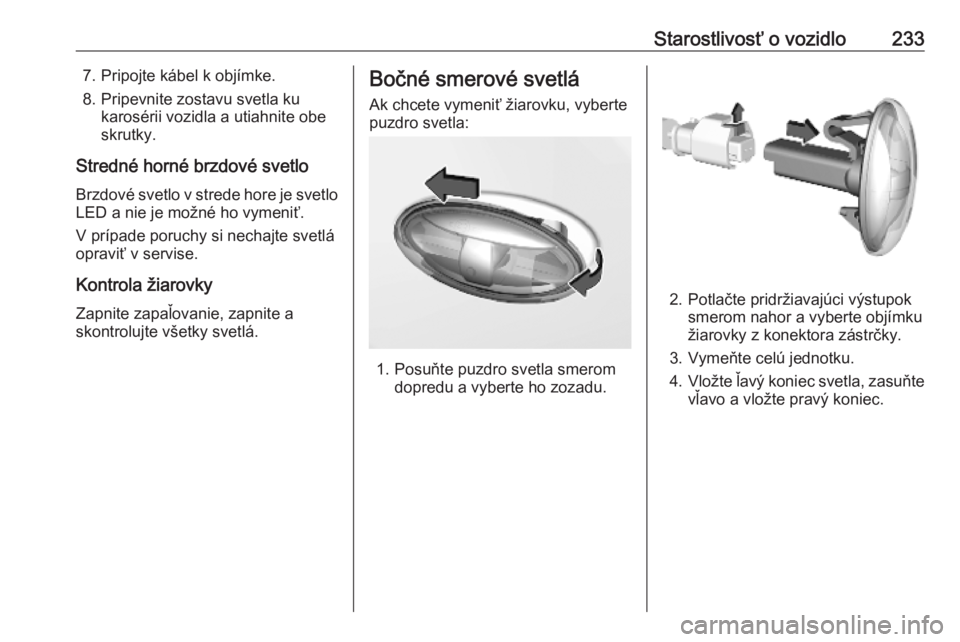

Starostlivosť o vozidlo2337. Pripojte kábel k objímke.
8. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite obe
skrutky.
Stredné horné brzdové svetlo
Brzdové svetlo v strede hore je svetlo
LED a nie je možné ho vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte puzdro svetla smerom dopredu a vyberte ho zozadu.
2. Potlačte pridržiavajúci výstupoksmerom nahor a vyberte objímku
žiarovky z konektora zástrčky.
3. Vymeňte celú jednotku.
4. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Page 236 of 295

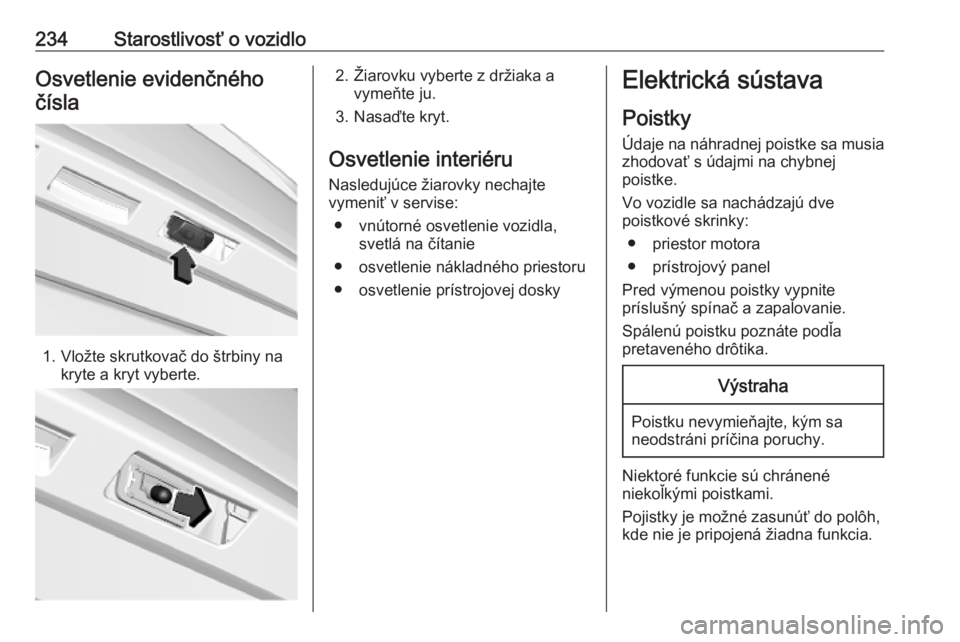

234Starostlivosť o vozidloOsvetlenie evidenčnéhočísla
1. Vložte skrutkovač do štrbiny na kryte a kryt vyberte.
2. Žiarovku vyberte z držiaka avymeňte ju.
3. Nasaďte kryt.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Page 237 of 295

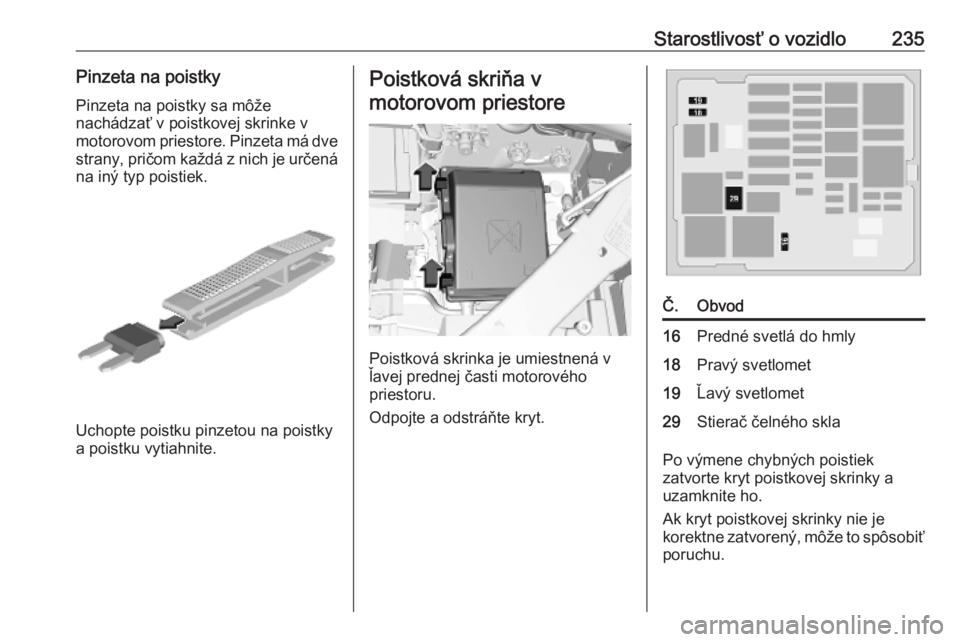

Starostlivosť o vozidlo235Pinzeta na poistkyPinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená
na iný typ poistiek.
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Č.Obvod16Predné svetlá do hmly18Pravý svetlomet19Ľavý svetlomet29Stierač čelného skla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
uzamknite ho.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Page 238 of 295

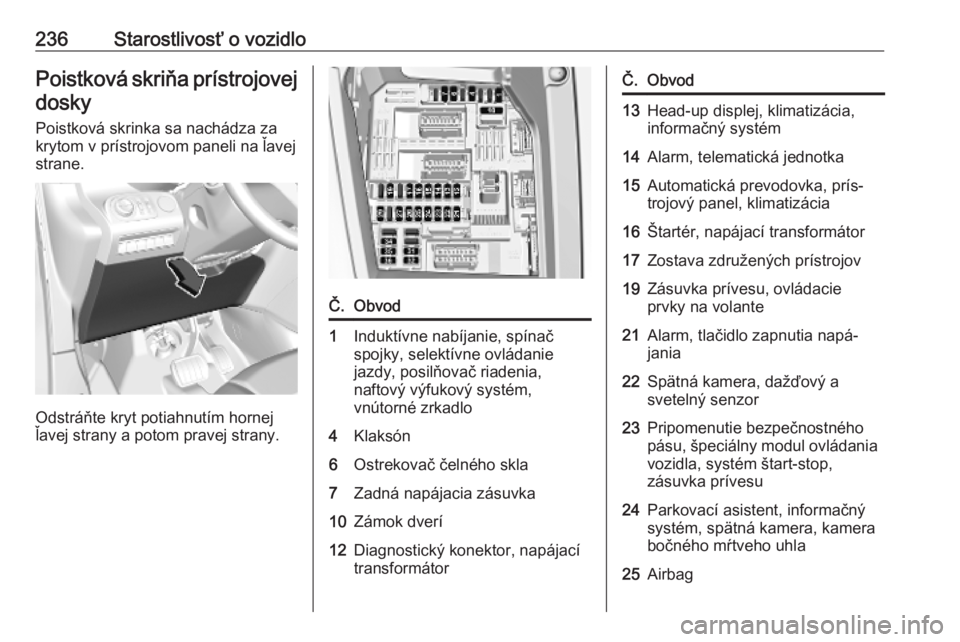

236Starostlivosť o vozidloPoistková skriňa prístrojovejdosky
Poistková skrinka sa nachádza za
krytom v prístrojovom paneli na ľavej
strane.
Odstráňte kryt potiahnutím hornej
ľavej strany a potom pravej strany.
Č.Obvod1Induktívne nabíjanie, spínač
spojky, selektívne ovládanie
jazdy, posilňovač riadenia,
naftový výfukový systém,
vnútorné zrkadlo4Klaksón6Ostrekovač čelného skla7Zadná napájacia zásuvka10Zámok dverí12Diagnostický konektor, napájací
transformátorČ.Obvod13Head-up displej, klimatizácia,
informačný systém14Alarm, telematická jednotka15Automatická prevodovka, prís‐
trojový panel, klimatizácia16Štartér, napájací transformátor17Zostava združených prístrojov19Zásuvka prívesu, ovládacie
prvky na volante21Alarm, tlačidlo zapnutia napá‐
jania22Spätná kamera, dažďový a
svetelný senzor23Pripomenutie bezpečnostného
pásu, špeciálny modul ovládania vozidla, systém štart-stop,
zásuvka prívesu24Parkovací asistent, informačný
systém, spätná kamera, kamera
bočného mŕtveho uhla25Airbag
Page 239 of 295

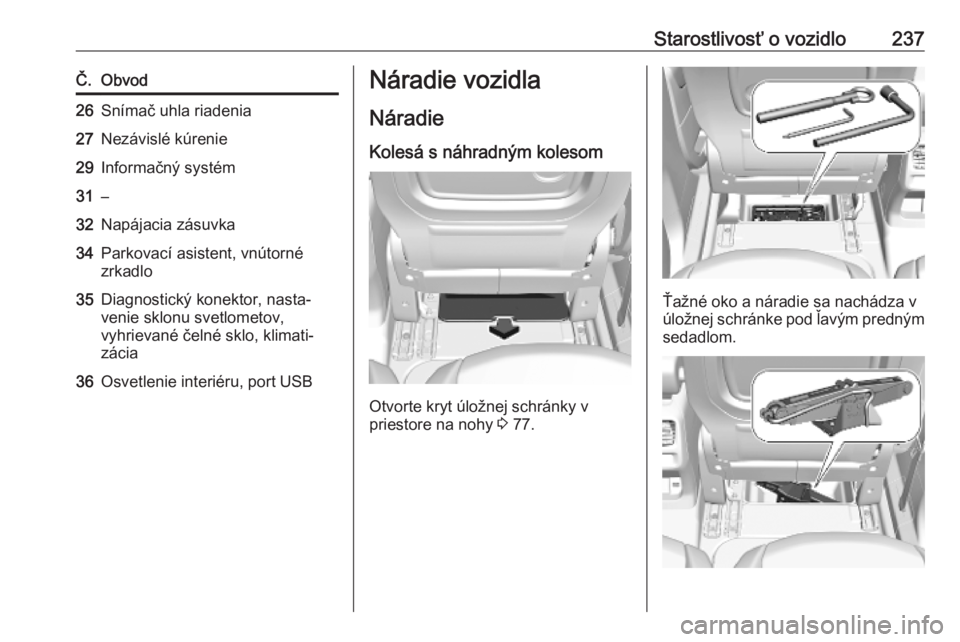

Starostlivosť o vozidlo237Č.Obvod26Snímač uhla riadenia27Nezávislé kúrenie29Informačný systém31–32Napájacia zásuvka34Parkovací asistent, vnútorné
zrkadlo35Diagnostický konektor, nasta‐
venie sklonu svetlometov,
vyhrievané čelné sklo, klimati‐
zácia36Osvetlenie interiéru, port USBNáradie vozidla
Náradie Kolesá s náhradným kolesom
Otvorte kryt úložnej schránky v
priestore na nohy 3 77.
Ťažné oko a náradie sa nachádza v
úložnej schránke pod ľavým predným
sedadlom.
Page 240 of 295

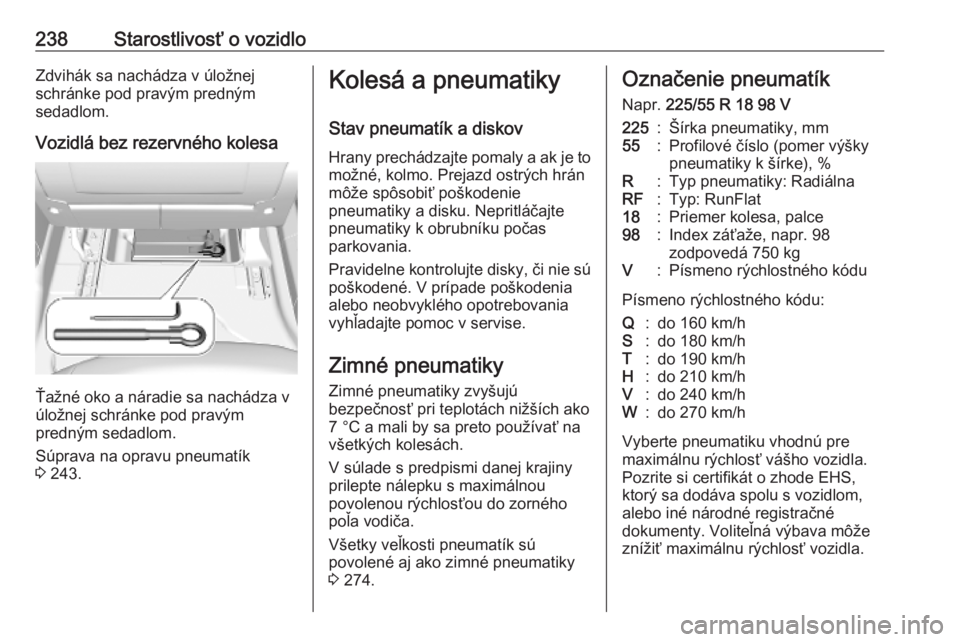

238Starostlivosť o vozidloZdvihák sa nachádza v úložnej
schránke pod pravým predným
sedadlom.
Vozidlá bez rezervného kolesa
Ťažné oko a náradie sa nachádza v
úložnej schránke pod pravým
predným sedadlom.
Súprava na opravu pneumatík
3 243.
Kolesá a pneumatiky
Stav pneumatík a diskov Hrany prechádzajte pomaly a ak je tomožné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 274.Označenie pneumatík
Napr. 225/55 R 18 98 V225:Šírka pneumatiky, mm55:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat18:Priemer kolesa, palce98:Index záťaže, napr. 98
zodpovedá 750 kgV:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Pozrite si certifikát o zhode EHS,
ktorý sa dodáva spolu s vozidlom,
alebo iné národné registračné
dokumenty. Voliteľná výbava môže
znížiť maximálnu rýchlosť vozidla.
