OPEL COMBO E 2019 Kezelési útmutató (in Hungarian)

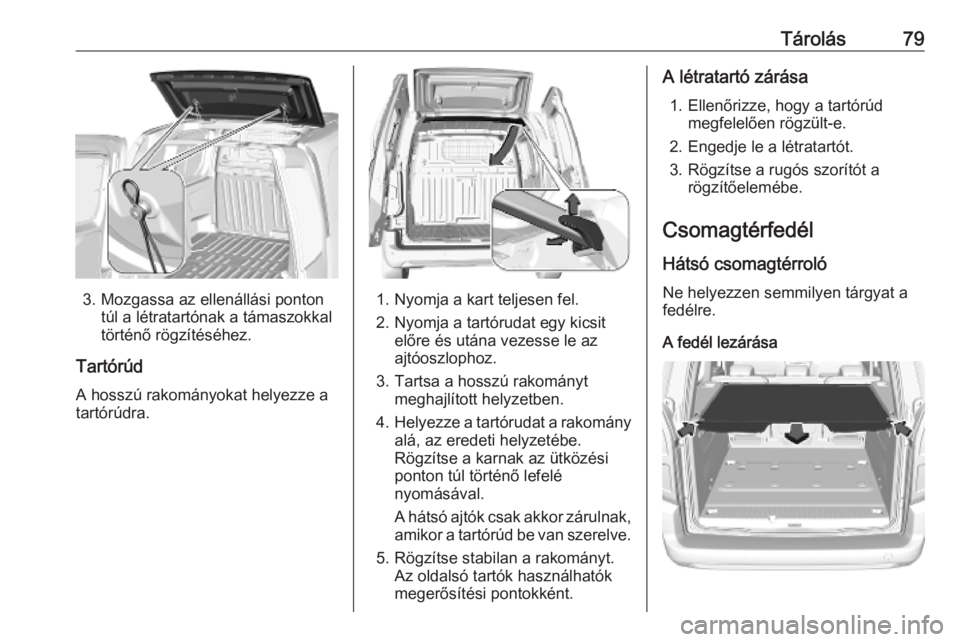

Tárolás79
3. Mozgassa az ellenállási pontontúl a létratartónak a támaszokkal
történő rögzítéséhez.
Tartórúd
A hosszú rakományokat helyezze a tartórúdra.1. Nyomja a kart teljesen fel.
2. Nyomja a tartórudat egy kicsit előre és utána vezesse le az
ajtóoszlophoz.
3. Tartsa a hosszú rakományt meghajlított helyzetben.
4. Helyezze a tartórudat a rakomány
alá, az eredeti helyzetébe.
Rögzítse a karnak az ütközési
ponton túl történő lefelé
nyomásával.
A hátsó ajtók csak akkor zárulnak, amikor a tartórúd be van szerelve.
5. Rögzítse stabilan a rakományt. Az oldalsó tartók használhatók
megerősítési pontokként.
A létratartó zárása
1. Ellenőrizze, hogy a tartórúd megfelelően rögzült-e.
2. Engedje le a létratartót.
3. Rögzítse a rugós szorítót a rögzítőelemébe.
Csomagtérfedél Hátsó csomagtérroló
Ne helyezzen semmilyen tárgyat a
fedélre.
A fedél lezárása

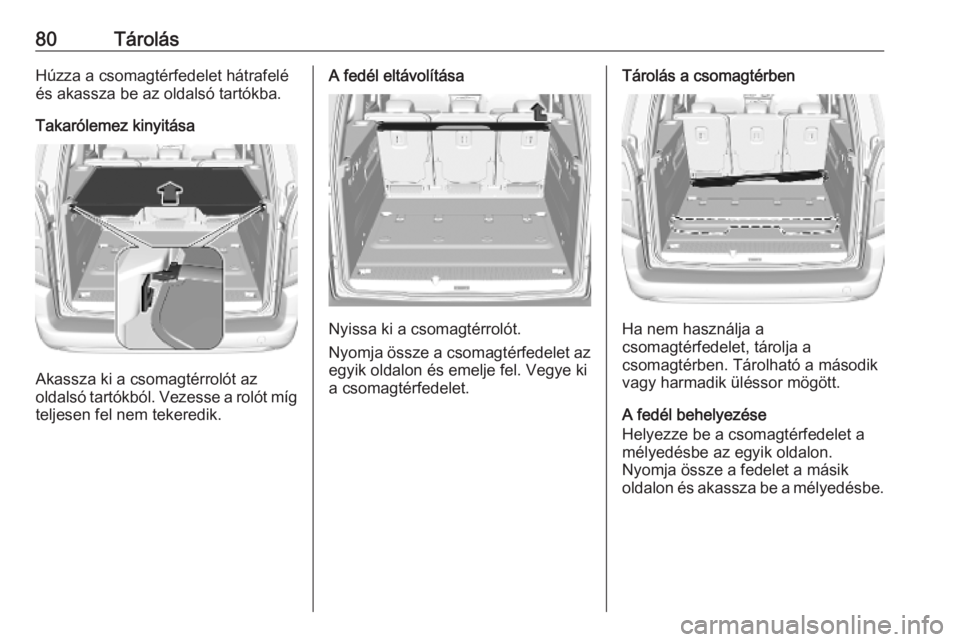

80TárolásHúzza a csomagtérfedelet hátrafelé
és akassza be az oldalsó tartókba.
Takarólemez kinyitása
Akassza ki a csomagtérrolót az
oldalsó tartókból. Vezesse a rolót míg
teljesen fel nem tekeredik.
A fedél eltávolítása
Nyissa ki a csomagtérrolót.
Nyomja össze a csomagtérfedelet az egyik oldalon és emelje fel. Vegye ki
a csomagtérfedelet.
Tárolás a csomagtérben
Ha nem használja a
csomagtérfedelet, tárolja a
csomagtérben. Tárolható a második
vagy harmadik üléssor mögött.
A fedél behelyezése
Helyezze be a csomagtérfedelet a
mélyedésbe az egyik oldalon.
Nyomja össze a fedelet a másik
oldalon és akassza be a mélyedésbe.

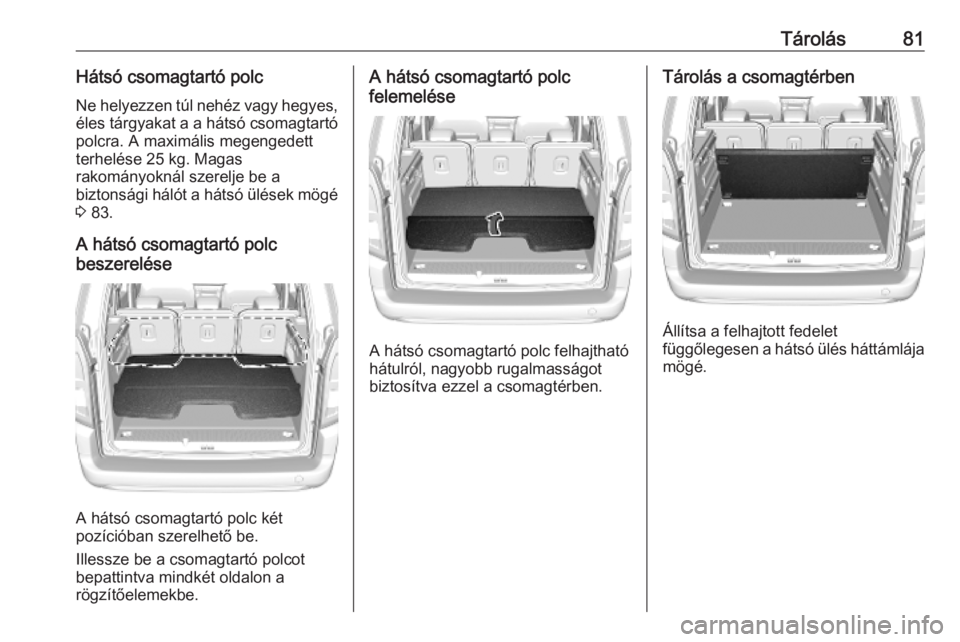

Tárolás81Hátsó csomagtartó polcNe helyezzen túl nehéz vagy hegyes,
éles tárgyakat a a hátsó csomagtartó
polcra. A maximális megengedett
terhelése 25 kg. Magas
rakományoknál szerelje be a
biztonsági hálót a hátsó ülések mögé
3 83.
A hátsó csomagtartó polc
beszerelése
A hátsó csomagtartó polc két
pozícióban szerelhető be.
Illessze be a csomagtartó polcot
bepattintva mindkét oldalon a
rögzítőelemekbe.
A hátsó csomagtartó polc
felemelése
A hátsó csomagtartó polc felhajtható
hátulról, nagyobb rugalmasságot
biztosítva ezzel a csomagtérben.
Tárolás a csomagtérben
Állítsa a felhajtott fedelet
függőlegesen a hátsó ülés háttámlája
mögé.

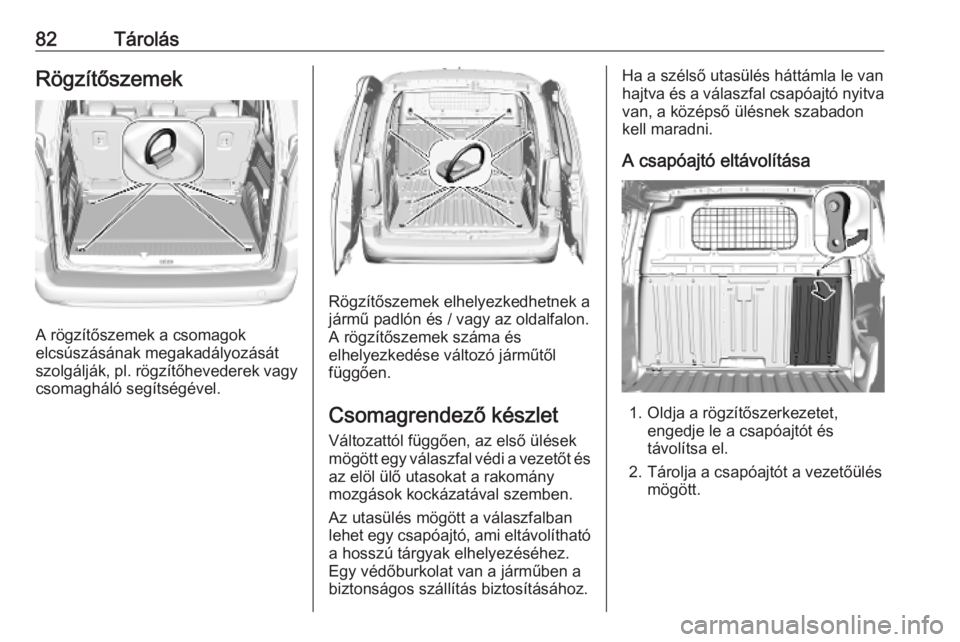

82TárolásRögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Rögzítőszemek elhelyezkedhetnek a
jármű padlón és / vagy az oldalfalon.
A rögzítőszemek száma és
elhelyezkedése változó járműtől
függően.
Csomagrendező készlet Változattól függően, az első ülések
mögött egy válaszfal védi a vezetőt és
az elöl ülő utasokat a rakomány
mozgások kockázatával szemben.
Az utasülés mögött a válaszfalban
lehet egy csapóajtó, ami eltávolítható
a hosszú tárgyak elhelyezéséhez.
Egy védőburkolat van a járműben a
biztonságos szállítás biztosításához.
Ha a szélső utasülés háttámla le van
hajtva és a válaszfal csapóajtó nyitva van, a középső ülésnek szabadon
kell maradni.
A csapóajtó eltávolítása
1. Oldja a rögzítőszerkezetet, engedje le a csapóajtót és
távolítsa el.
2. Tárolja a csapóajtót a vezetőülés mögött.

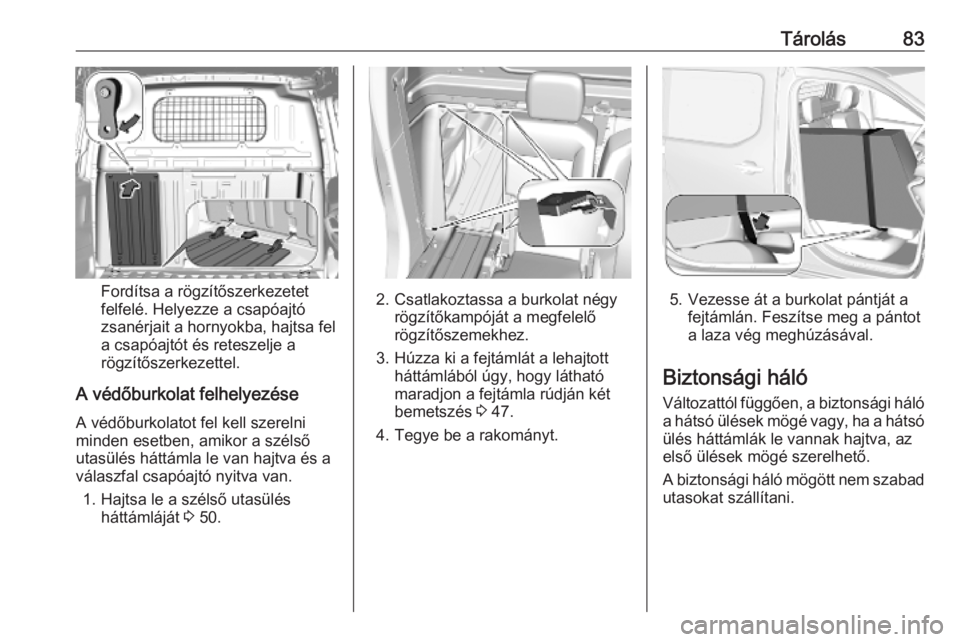

Tárolás83
Fordítsa a rögzítőszerkezetet
felfelé. Helyezze a csapóajtó
zsanérjait a hornyokba, hajtsa fel
a csapóajtót és reteszelje a
rögzítőszerkezettel.
A védőburkolat felhelyezése A védőburkolatot fel kell szerelni
minden esetben, amikor a szélső
utasülés háttámla le van hajtva és a
válaszfal csapóajtó nyitva van.
1. Hajtsa le a szélső utasülés háttámláját 3 50.2. Csatlakoztassa a burkolat négy
rögzítőkampóját a megfelelő
rögzítőszemekhez.
3. Húzza ki a fejtámlát a lehajtott háttámlából úgy, hogy látható
maradjon a fejtámla rúdján két bemetszés 3 47.
4. Tegye be a rakományt.5. Vezesse át a burkolat pántját a fejtámlán. Feszítse meg a pántot
a laza vég meghúzásával.
Biztonsági háló Változattól függően, a biztonsági háló
a hátsó ülések mögé vagy, ha a hátsó
ülés háttámlák le vannak hajtva, az
első ülések mögé szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.

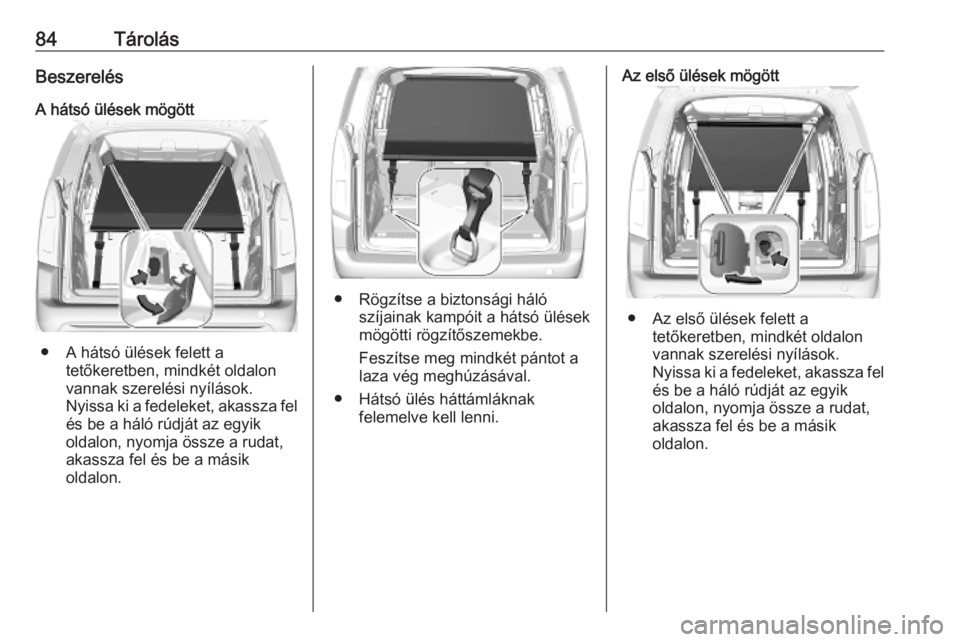

84TárolásBeszerelés
A hátsó ülések mögött
● A hátsó ülések felett a tetőkeretben, mindkét oldalon
vannak szerelési nyílások.
Nyissa ki a fedeleket, akassza fel és be a háló rúdját az egyik
oldalon, nyomja össze a rudat,
akassza fel és be a másik
oldalon.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
mögötti rögzítőszemekbe.
Feszítse meg mindkét pántot a
laza vég meghúzásával.
● Hátsó ülés háttámláknak felemelve kell lenni.
Az első ülések mögött
● Az első ülések felett atetőkeretben, mindkét oldalon
vannak szerelési nyílások.
Nyissa ki a fedeleket, akassza fel és be a háló rúdját az egyik
oldalon, nyomja össze a rudat,
akassza fel és be a másik
oldalon.

Tárolás85
● Tekerjen egy hevedert az elsővezetőülés üléspárnája alatt
elhelyezkedő rúd köré. A másikat
tekerje az utasülés rúdja köré.
Ezután rögzítse mindegyik
kampót a megfelelő hevederhez.
Feszítse meg mindkét pántot alaza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 78.
Csomagtér rács
Változattól függően egy válaszfal védi
a vezetőt és az utasokat a rakomány
mozgások kockázatával szemben.
A válaszfal elhelyezhető az első vagy
a hátsó ülések mögé.
A hosszú tárgyak elhelyezéséhez van
egy nyitható csapóajtó a válaszfalon.
Egy védőburkolat van a járműben a
biztonságos szállítás biztosításához.
Ha az oldalsó ülés háttámla le van
hajtva és a válaszfal csapóajtó nyitva van, a középső ülésnek szabadon
kell maradni.
Ha a hátsó ülés háttámlája le van
engedve és a csapóajtó nyitva van
hosszú tárgyak szállításához, az első
utasülést szabadon kell hagyni.

86TárolásA válaszfal áthelyezése
1. Lazítsa ki a négyrögzítőszerkezetet a válaszfal
tetején és alján.
2. Az első ülések mögé helyezéskor
hajtsa le a hátsó ülés háttámlákat
3 53
3. Helyezze át a válaszfalat és
reteszelje a rögzítőszerkezeteket
fen és lenn. A piros jelzések már
nem láthatóak.
A csapóajtó nyitása 1. A válaszfal elhelyezésétől a rakomány hosszától függően
hajtsa le a hátsó szélső ülés háttámláját és / vagy utasülés
háttámláját 3 50, 532. Oldja ki a csapóajtó
rögzítőszerkezetét és nyissa ki a
csapóajtót.
3. Rögzítse a csapóajtót a rúddal.

Tárolás87A csapóajtó zárása1. Rögzítse a rudat a tartóban.
2. Zárja a csapóajtót és reteszelje a rögzítőberendezést.
3. Állítsa vissza az üléseket függőleges helyzetbe 3 50, 53
A védőburkolat felhelyezése A védőburkolatot fel kell szerelni
minden esetben, amikor az oldalsó
ülés háttámla le van hajtva és a
válaszfal csapóajtó nyitva van.
1. Csatlakoztassa a burkolat négy
rögzítőkampóját a megfelelő
rögzítőszemekhez.
2. Húzza ki a fejtámlát a lehajtott háttámlából úgy, hogy látható
maradjon a fejtámla rúdján két
bemetszés 3 47.
3. Tegye be a rakományt.4. Vezesse át a burkolat pántját a fejtámlán. Feszítse meg a pántot
a laza vég meghúzásával.
Ha az utasoldali első és hátsó
ülésen tárolja a rakományt,

88Tárolásvezessen át egy pántot mindegyik
fejtámlán.
Elakadásjelző háromszög
Változattól függően, az elakadásjelző
háromszög tárolható a
csomagtérben. Rögzítse a rugalmas
pántokkal.
Elsősegélykészlet
Változattól függően, az
elsősegélykészlet tárolható a
csomagtérben.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
További tájékoztatásért forduljon
márkaszervizéhez.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetőcsomagtartó felszerelése
Tetősínnel rendelkező járművek
