OPEL COMBO E 2019 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем249Задні ліхтарі
Ліхтар у зборі в кузові Автомобіль із дверима багажного
відділення
1. Відкрутіть та вийміть два
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.4. Відігніть затискач назад і потягніть за лампову панель,
щоб від’єднати її від інших
затискачів.

250Догляд за автомобілем5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Протитуманна фара ( 1)
Ліхтар заднього ходу ( 2)
Покажчик повороту/ліхтарі
аварійної сигналізації ( 3)
Задній ліхтар/стоп-сигнал ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель до утримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.Автомобіль із задніми дверцятами
1. Відкрутіть та вийміть два гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.
4. Вийміть лампову панель, від’єднавши її від чотирьох
затискачів.

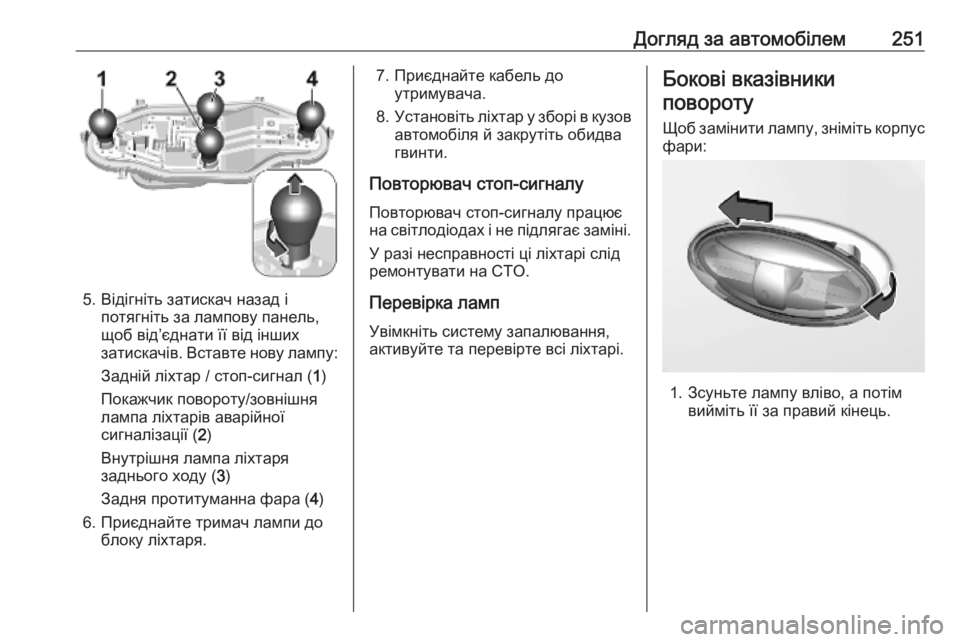

Догляд за автомобілем251
5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Задній ліхтар / стоп-сигнал ( 1)
Покажчик повороту/зовнішня
лампа ліхтарів аварійної
сигналізації ( 2)
Внутрішня лампа ліхтаря
заднього ходу ( 3)
Задня протитуманна фара ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель доутримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.
Повторювач стоп-сигналу Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання, активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім
вийміть її за правий кінець.

252Догляд за автомобілем
2. Відігніть затискач угору тавід’єднайте патрон лампи від
роз’єму.
3. Замініть весь пристрій. 4. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку чи подібний інструмент у виріз у кришці та
зніміть кришку.
2. Витягніть лампу з тримача й замініть на нову.
3. Поставте кришку на місце.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

Догляд за автомобілем253Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Інструмент для виймання
запобіжників розміщений на кришці
блока запобіжників на панелі
приладів.

254Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур16Передні протитуманні фари18Права фара19Ліва фара29Очисник лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

Догляд за автомобілем255Блок запобіжників панелі
приладів
Блок запобіжників розміщується закришкою на панелі приладів зліва.
Зніміть кришку, підваживши її вгорі
ліворуч і потягнувши з правого боку.
№Контур1Індуктивне заряджання, пере‐
микач зчеплення, система
вибору режиму їзди, підси‐
лювач керма, вихлопна
система дизельного двигуна,
дзеркало в салоні4Звуковий сигнал6Омивач лобового скла7Розетка для задніх сидінь10Дверний замок12Діагностичний роз’єм, транс‐
форматор блока живлення№Контур13Проекційний дисплей, система
клімат-контролю, інформа‐
ційно-розважальна система14Система сигналізації для запо‐
бігання викраденню автомо‐
біля, телематичний пристрій15Автоматична трансмісія, комбі‐ нована панель приладів,
система клімат-контролю16Стартер, трансформатор
блока живлення17Панель приладів19Розетка причепа, органи керу‐
вання на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля/кнопка живлення22Камера заднього виду, датчик
дощу та освітлення23Система нагадування про
непристебнутий пасок
безпеки, модуль керування
для спеціального автомобіля

256Догляд за автомобілем№Контур24Система допомоги під час
паркування, інформаційно-
розважальна система, камера
заднього виду, камера
контролю мертвої зони25Подушка безпеки26Датчик кута повороту керма27Стоянковий обігрівач салону29Інформаційно-розважальна
система31-32Розетка34Система допомоги під час
паркування, дзеркало в салоні35Діагностичний роз’єм, система
регулювання дальності світла
фар, обігрівання лобового
скла, клімат-контроль36Освітлювальні прилади
салону, USB-портІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку відділення для
речей у ніші для ніг 3 80.
Буксирна серга та інструменти
зберігаються у відділенні для речей
під лівим переднім сидінням.

Догляд за автомобілем257Домкрат зберігається у відділенні
для речей під правим переднім
сидінням.
Автомобілі без запасного
колеса
Буксирна серга та інструменти
зберігаються у відділенні для речей
під правим переднім сидінням.
Комплект для ремонту шин 3 262.
Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження чи незвичного зношування.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 294.Позначення шин
Наприклад, 225/55 R 18 98 V225:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat18:діаметр колеса, дюйми98:індекс навантаження,
наприклад, 98 - це
еквівалент 750 кгV:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.

258Догляд за автомобілемДодаткове обладнання може
знизити максимальну швидкість автомобіля.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 294.
На наліпці з інформацією про тиск у
шинах, розміщеній на рамі дверцят водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 290.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 294.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля,
а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.
