sensor OPEL COMBO E 2020 Betriebsanleitung (in German)

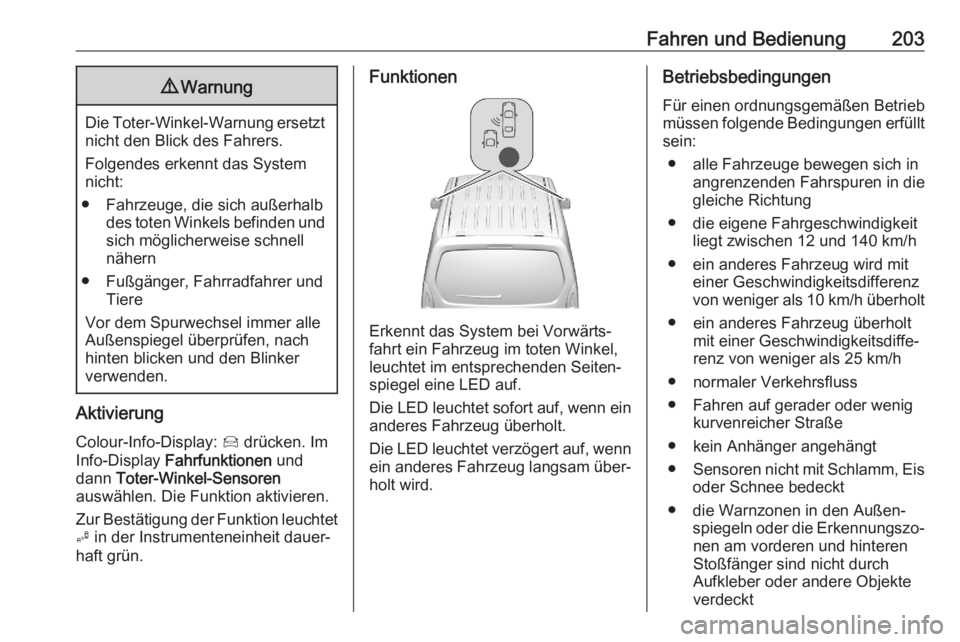

Fahren und Bedienung2039Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Aktivierung
Colour-Info-Display: Í drücken. Im
Info-Display Fahrfunktionen und
dann Toter-Winkel-Sensoren
auswählen. Die Funktion aktivieren.
Zur Bestätigung der Funktion leuchtet
B in der Instrumenteneinheit dauer‐
haft grün.
Funktionen
Erkennt das System bei Vorwärts‐
fahrt ein Fahrzeug im toten Winkel,
leuchtet im entsprechenden Seiten‐
spiegel eine LED auf.
Die LED leuchtet sofort auf, wenn ein
anderes Fahrzeug überholt.
Die LED leuchtet verzögert auf, wenn ein anderes Fahrzeug langsam über‐
holt wird.
Betriebsbedingungen
Für einen ordnungsgemäßen Betrieb
müssen folgende Bedingungen erfüllt
sein:
● alle Fahrzeuge bewegen sich in angrenzenden Fahrspuren in die
gleiche Richtung
● die eigene Fahrgeschwindigkeit liegt zwischen 12 und 140 km/h
● ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
von weniger als 10 km/h überholt
● ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz von weniger als 25 km/h
● normaler Verkehrsfluss
● Fahren auf gerader oder wenig kurvenreicher Straße
● kein Anhänger angehängt
● Sensoren nicht mit Schlamm, Eis
oder Schnee bedeckt
● die Warnzonen in den Außen‐ spiegeln oder die Erkennungszo‐nen am vorderen und hinteren
Stoßfänger sind nicht durch
Aufkleber oder andere Objekte
verdeckt

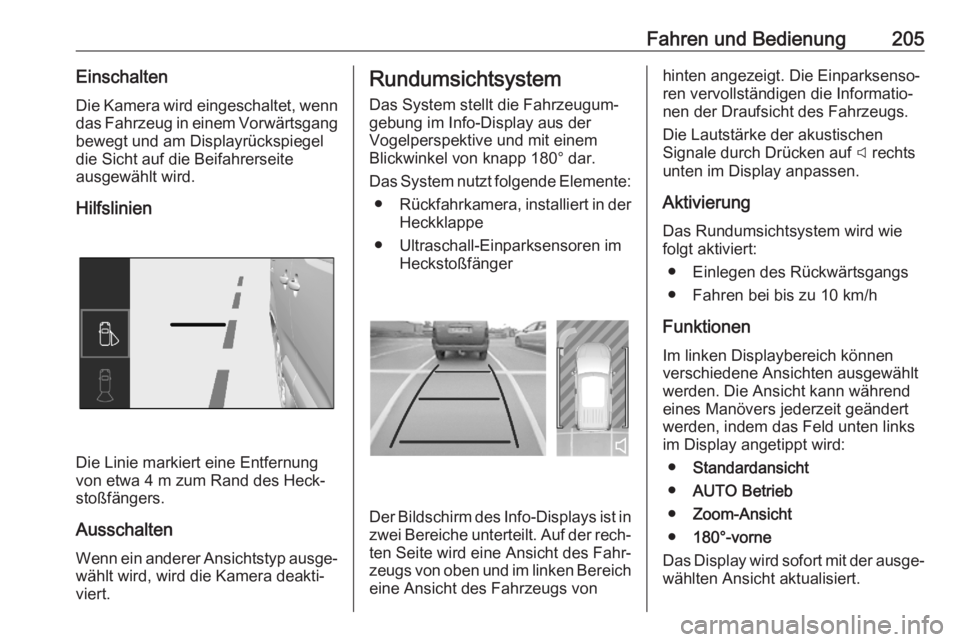

Fahren und Bedienung205EinschaltenDie Kamera wird eingeschaltet, wenn
das Fahrzeug in einem Vorwärtsgang bewegt und am Displayrückspiegel
die Sicht auf die Beifahrerseite
ausgewählt wird.
Hilfslinien
Die Linie markiert eine Entfernung
von etwa 4 m zum Rand des Heck‐ stoßfängers.
AusschaltenWenn ein anderer Ansichtstyp ausge‐
wählt wird, wird die Kamera deakti‐
viert.
Rundumsichtsystem
Das System stellt die Fahrzeugum‐
gebung im Info-Display aus der
Vogelperspektive und mit einem
Blickwinkel von knapp 180° dar.
Das System nutzt folgende Elemente: ● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im Heckstoßfänger
Der Bildschirm des Info-Displays ist inzwei Bereiche unterteilt. Auf der rech‐
ten Seite wird eine Ansicht des Fahr‐
zeugs von oben und im linken Bereich eine Ansicht des Fahrzeugs von
hinten angezeigt. Die Einparksenso‐
ren vervollständigen die Informatio‐
nen der Draufsicht des Fahrzeugs.
Die Lautstärke der akustischen
Signale durch Drücken auf C rechts
unten im Display anpassen.
Aktivierung
Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs● Fahren bei bis zu 10 km/h
Funktionen
Im linken Displaybereich können
verschiedene Ansichten ausgewählt
werden. Die Ansicht kann während
eines Manövers jederzeit geändert
werden, indem das Feld unten links
im Display angetippt wird:
● Standardansicht
● AUTO Betrieb
● Zoom-Ansicht
● 180°-vorne
Das Display wird sofort mit der ausge‐ wählten Ansicht aktualisiert.

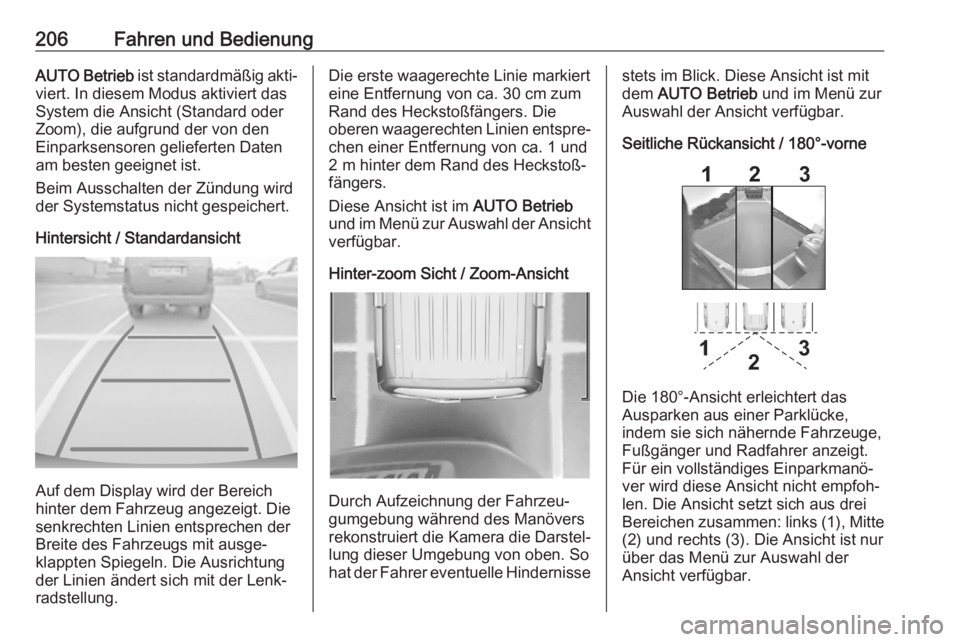

206Fahren und BedienungAUTO Betrieb ist standardmäßig akti‐
viert. In diesem Modus aktiviert das
System die Ansicht (Standard oder Zoom), die aufgrund der von den
Einparksensoren gelieferten Daten
am besten geeignet ist.
Beim Ausschalten der Zündung wird
der Systemstatus nicht gespeichert.
Hintersicht / Standardansicht
Auf dem Display wird der Bereich
hinter dem Fahrzeug angezeigt. Die
senkrechten Linien entsprechen der
Breite des Fahrzeugs mit ausge‐
klappten Spiegeln. Die Ausrichtung
der Linien ändert sich mit der Lenk‐
radstellung.
Die erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen waagerechten Linien entspre‐ chen einer Entfernung von ca. 1 und2 m hinter dem Rand des Heckstoß‐fängers.
Diese Ansicht ist im AUTO Betrieb
und im Menü zur Auswahl der Ansicht verfügbar.
Hinter-zoom Sicht / Zoom-Ansicht
Durch Aufzeichnung der Fahrzeu‐
gumgebung während des Manövers
rekonstruiert die Kamera die Darstel‐ lung dieser Umgebung von oben. So
hat der Fahrer eventuelle Hindernisse
stets im Blick. Diese Ansicht ist mit
dem AUTO Betrieb und im Menü zur
Auswahl der Ansicht verfügbar.
Seitliche Rückansicht / 180°-vorne
Die 180°-Ansicht erleichtert das
Ausparken aus einer Parklücke,
indem sie sich nähernde Fahrzeuge,
Fußgänger und Radfahrer anzeigt.
Für ein vollständiges Einparkmanö‐
ver wird diese Ansicht nicht empfoh‐
len. Die Ansicht setzt sich aus drei
Bereichen zusammen: links (1), Mitte
(2) und rechts (3). Die Ansicht ist nur
über das Menü zur Auswahl der
Ansicht verfügbar.

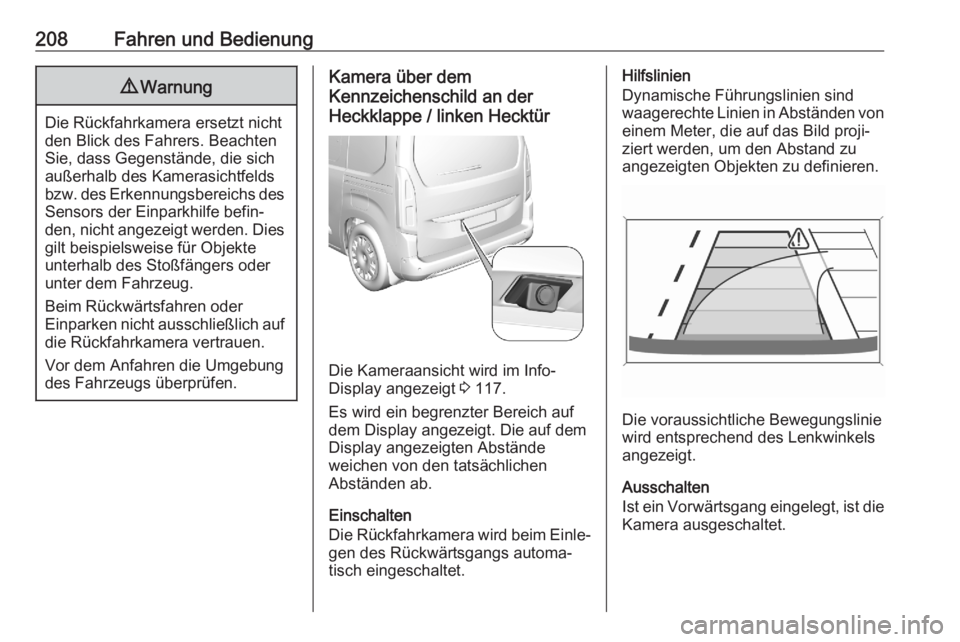

208Fahren und Bedienung9Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Kamera über dem
Kennzeichenschild an der
Heckklappe / linken Hecktür
Die Kameraansicht wird im Info-
Display angezeigt 3 117.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Hilfslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.
Die voraussichtliche Bewegungslinie
wird entsprechend des Lenkwinkels
angezeigt.
Ausschalten
Ist ein Vorwärtsgang eingelegt, ist die Kamera ausgeschaltet.

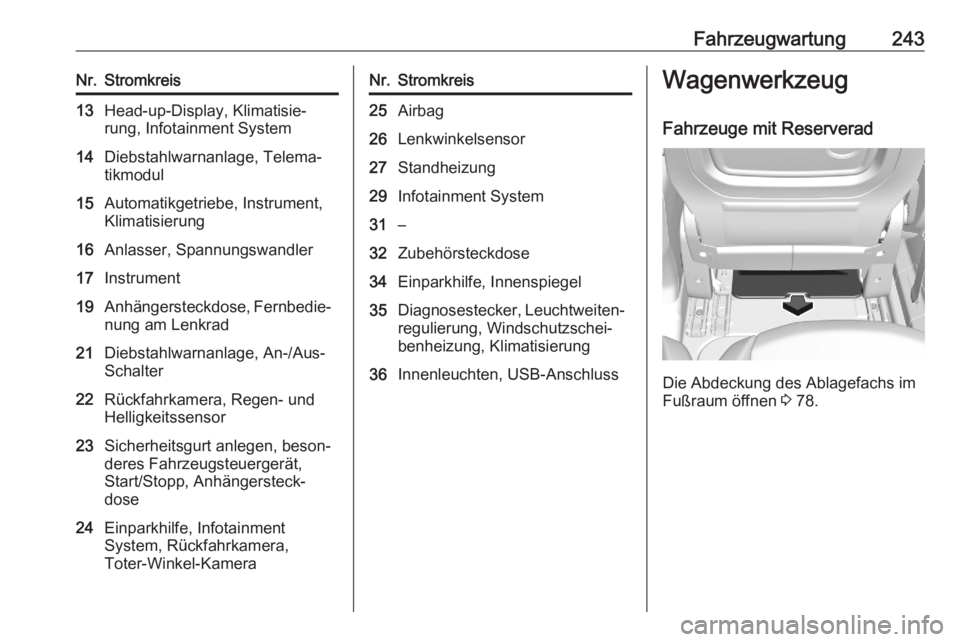

Fahrzeugwartung243Nr.Stromkreis13Head-up-Display, Klimatisie‐
rung, Infotainment System14Diebstahlwarnanlage, Telema‐
tikmodul15Automatikgetriebe, Instrument,
Klimatisierung16Anlasser, Spannungswandler17Instrument19Anhängersteckdose, Fernbedie‐
nung am Lenkrad21Diebstahlwarnanlage, An-/Aus-
Schalter22Rückfahrkamera, Regen- und
Helligkeitssensor23Sicherheitsgurt anlegen, beson‐
deres Fahrzeugsteuergerät,
Start/Stopp, Anhängersteck‐
dose24Einparkhilfe, Infotainment
System, Rückfahrkamera,
Toter-Winkel-KameraNr.Stromkreis25Airbag26Lenkwinkelsensor27Standheizung29Infotainment System31–32Zubehörsteckdose34Einparkhilfe, Innenspiegel35Diagnosestecker, Leuchtweiten‐ regulierung, Windschutzschei‐
benheizung, Klimatisierung36Innenleuchten, USB-AnschlussWagenwerkzeug
Fahrzeuge mit Reserverad
Die Abdeckung des Ablagefachs im
Fußraum öffnen 3 78.

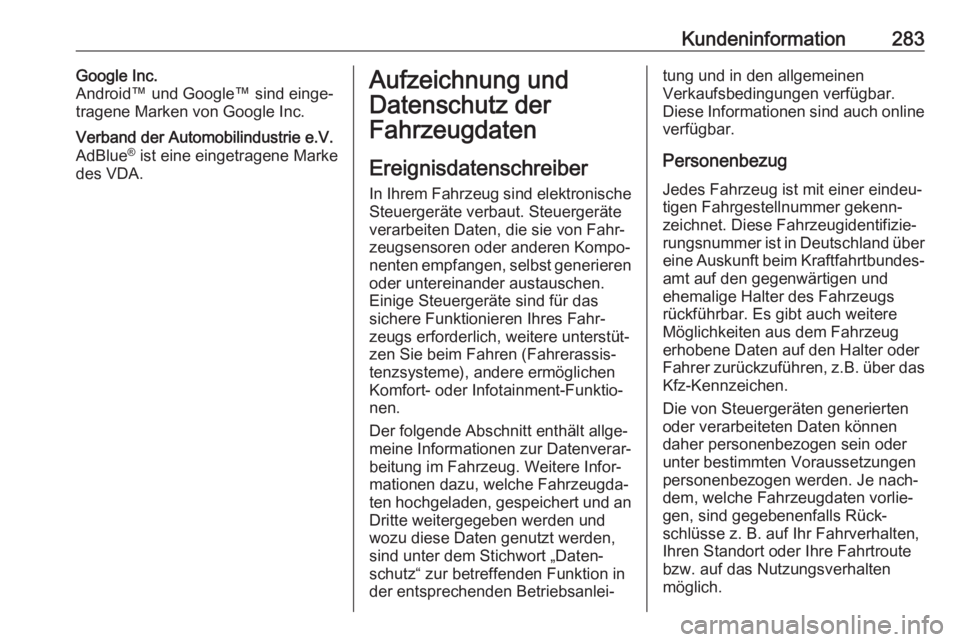

Kundeninformation283Google Inc.
Android™ und Google™ sind einge‐
tragene Marken von Google Inc.Verband der Automobilindustrie e.V.
AdBlue ®
ist eine eingetragene Marke
des VDA.Aufzeichnung und
Datenschutz der
Fahrzeugdaten
Ereignisdatenschreiber
In Ihrem Fahrzeug sind elektronische Steuergeräte verbaut. Steuergeräte
verarbeiten Daten, die sie von Fahr‐
zeugsensoren oder anderen Kompo‐
nenten empfangen, selbst generieren oder untereinander austauschen.
Einige Steuergeräte sind für das
sichere Funktionieren Ihres Fahr‐
zeugs erforderlich, weitere unterstüt‐
zen Sie beim Fahren (Fahrerassis‐
tenzsysteme), andere ermöglichen
Komfort- oder Infotainment-Funktio‐
nen.
Der folgende Abschnitt enthält allge‐
meine Informationen zur Datenverar‐
beitung im Fahrzeug. Weitere Infor‐
mationen dazu, welche Fahrzeugda‐
ten hochgeladen, gespeichert und an
Dritte weitergegeben werden und
wozu diese Daten genutzt werden,
sind unter dem Stichwort „Daten‐
schutz“ zur betreffenden Funktion in
der entsprechenden Betriebsanlei‐tung und in den allgemeinen
Verkaufsbedingungen verfügbar.
Diese Informationen sind auch online verfügbar.
Personenbezug Jedes Fahrzeug ist mit einer eindeu‐tigen Fahrgestellnummer gekenn‐
zeichnet. Diese Fahrzeugidentifizie‐
rungsnummer ist in Deutschland über
eine Auskunft beim Kraftfahrtbundes‐
amt auf den gegenwärtigen und
ehemalige Halter des Fahrzeugs
rückführbar. Es gibt auch weitere
Möglichkeiten aus dem Fahrzeug
erhobene Daten auf den Halter oder
Fahrer zurückzuführen, z.B. über das Kfz-Kennzeichen.
Die von Steuergeräten generierten
oder verarbeiteten Daten können
daher personenbezogen sein oder
unter bestimmten Voraussetzungen
personenbezogen werden. Je nach‐
dem, welche Fahrzeugdaten vorlie‐
gen, sind gegebenenfalls Rück‐
schlüsse z. B. auf Ihr Fahrverhalten,
Ihren Standort oder Ihre Fahrtroute
bzw. auf das Nutzungsverhalten
möglich.

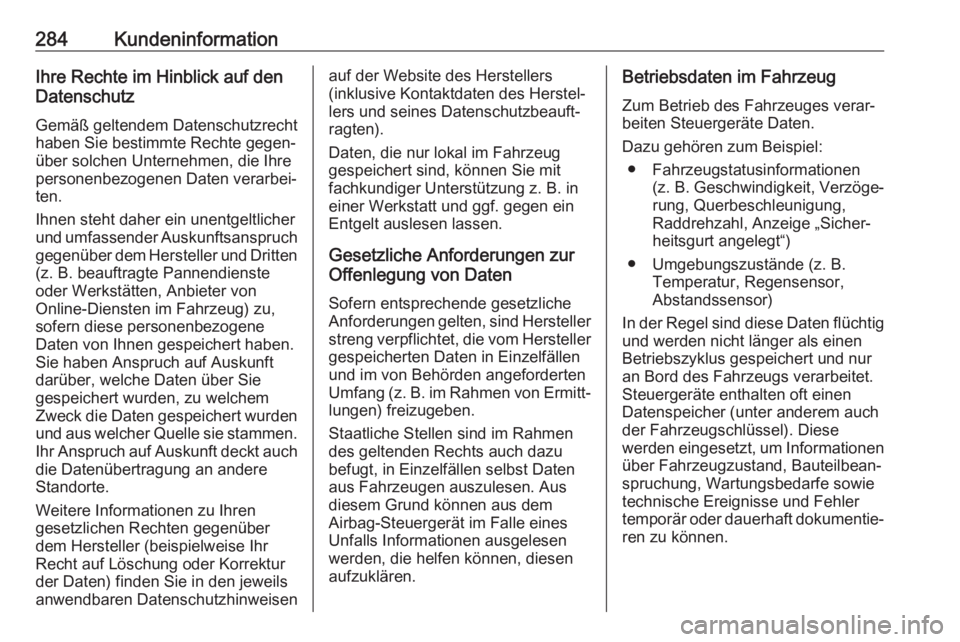

284KundeninformationIhre Rechte im Hinblick auf den
Datenschutz
Gemäß geltendem Datenschutzrecht
haben Sie bestimmte Rechte gegen‐
über solchen Unternehmen, die Ihre
personenbezogenen Daten verarbei‐
ten.
Ihnen steht daher ein unentgeltlicher
und umfassender Auskunftsanspruch gegenüber dem Hersteller und Dritten
(z. B. beauftragte Pannendienste
oder Werkstätten, Anbieter von
Online-Diensten im Fahrzeug) zu,
sofern diese personenbezogene
Daten von Ihnen gespeichert haben.
Sie haben Anspruch auf Auskunft
darüber, welche Daten über Sie
gespeichert wurden, zu welchem
Zweck die Daten gespeichert wurden und aus welcher Quelle sie stammen.Ihr Anspruch auf Auskunft deckt auch
die Datenübertragung an andere
Standorte.
Weitere Informationen zu Ihren
gesetzlichen Rechten gegenüber
dem Hersteller (beispielweise Ihr
Recht auf Löschung oder Korrektur
der Daten) finden Sie in den jeweils
anwendbaren Datenschutzhinweisenauf der Website des Herstellers
(inklusive Kontaktdaten des Herstel‐
lers und seines Datenschutzbeauft‐
ragten).
Daten, die nur lokal im Fahrzeug
gespeichert sind, können Sie mit
fachkundiger Unterstützung z. B. in
einer Werkstatt und ggf. gegen ein
Entgelt auslesen lassen.
Gesetzliche Anforderungen zur
Offenlegung von Daten
Sofern entsprechende gesetzliche
Anforderungen gelten, sind Hersteller streng verpflichtet, die vom Hersteller
gespeicherten Daten in Einzelfällen
und im von Behörden angeforderten
Umfang (z. B. im Rahmen von Ermitt‐ lungen) freizugeben.
Staatliche Stellen sind im Rahmen
des geltenden Rechts auch dazu
befugt, in Einzelfällen selbst Daten
aus Fahrzeugen auszulesen. Aus
diesem Grund können aus dem
Airbag-Steuergerät im Falle eines
Unfalls Informationen ausgelesen
werden, die helfen können, diesen
aufzuklären.Betriebsdaten im Fahrzeug
Zum Betrieb des Fahrzeuges verar‐
beiten Steuergeräte Daten.
Dazu gehören zum Beispiel: ● Fahrzeugstatusinformationen (z. B. Geschwindigkeit, Verzöge‐
rung, Querbeschleunigung,
Raddrehzahl, Anzeige „Sicher‐
heitsgurt angelegt“)
● Umgebungszustände (z. B. Temperatur, Regensensor,
Abstandssensor)
In der Regel sind diese Daten flüchtig
und werden nicht länger als einen
Betriebszyklus gespeichert und nur
an Bord des Fahrzeugs verarbeitet.
Steuergeräte enthalten oft einen
Datenspeicher (unter anderem auch
der Fahrzeugschlüssel). Diese
werden eingesetzt, um Informationen über Fahrzeugzustand, Bauteilbean‐
spruchung, Wartungsbedarfe sowie
technische Ereignisse und Fehler
temporär oder dauerhaft dokumentie‐
ren zu können.

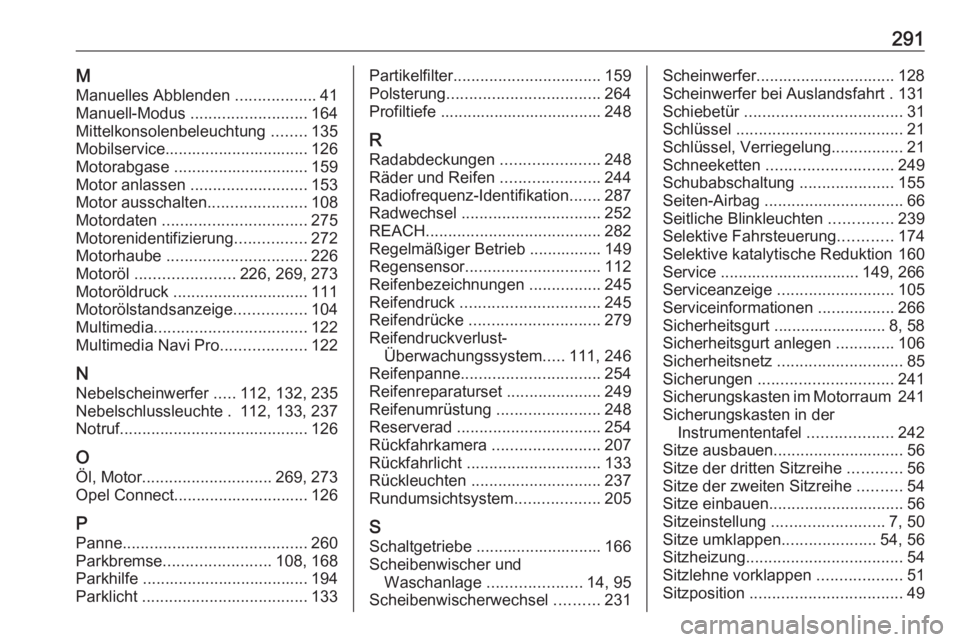

291MManuelles Abblenden ..................41
Manuell-Modus .......................... 164
Mittelkonsolenbeleuchtung ........135
Mobilservice................................ 126
Motorabgase .............................. 159
Motor anlassen .......................... 153
Motor ausschalten ......................108
Motordaten ................................ 275
Motorenidentifizierung ................272
Motorhaube ............................... 226
Motoröl ...................... 226, 269, 273
Motoröldruck .............................. 111
Motorölstandsanzeige ................104
Multimedia .................................. 122
Multimedia Navi Pro ...................122
N Nebelscheinwerfer .....112, 132, 235
Nebelschlussleuchte . 112, 133, 237
Notruf .......................................... 126
O Öl, Motor ............................. 269, 273
Opel Connect.............................. 126
P Panne ......................................... 260
Parkbremse ........................ 108, 168
Parkhilfe ..................................... 194
Parklicht ..................................... 133Partikelfilter................................. 159
Polsterung .................................. 264
Profiltiefe .................................... 248
R Radabdeckungen ......................248
Räder und Reifen ......................244
Radiofrequenz-Identifikation .......287
Radwechsel ............................... 252
REACH ....................................... 282
Regelmäßiger Betrieb ................ 149
Regensensor .............................. 112
Reifenbezeichnungen ................245
Reifendruck ............................... 245
Reifendrücke ............................. 279
Reifendruckverlust- Überwachungssystem .....111, 246
Reifenpanne ............................... 254
Reifenreparaturset .....................249
Reifenumrüstung .......................248
Reserverad ................................ 254
Rückfahrkamera ........................207
Rückfahrlicht .............................. 133
Rückleuchten ............................. 237
Rundumsichtsystem ...................205
S Schaltgetriebe ............................ 166
Scheibenwischer und Waschanlage .....................14, 95
Scheibenwischerwechsel ..........231Scheinwerfer............................... 128
Scheinwerfer bei Auslandsfahrt . 131
Schiebetür ................................... 31
Schlüssel ..................................... 21
Schlüssel, Verriegelung ................21
Schneeketten ............................ 249
Schubabschaltung .....................155
Seiten-Airbag ............................... 66
Seitliche Blinkleuchten ..............239
Selektive Fahrsteuerung ............174
Selektive katalytische Reduktion 160
Service ............................... 149, 266
Serviceanzeige .......................... 105
Serviceinformationen .................266
Sicherheitsgurt ......................... 8, 58
Sicherheitsgurt anlegen .............106
Sicherheitsnetz ............................ 85
Sicherungen .............................. 241
Sicherungskasten im Motorraum 241
Sicherungskasten in der Instrumententafel ...................242
Sitze ausbauen ............................. 56
Sitze der dritten Sitzreihe ............56
Sitze der zweiten Sitzreihe ..........54
Sitze einbauen .............................. 56
Sitzeinstellung ......................... 7, 50
Sitze umklappen .....................54, 56
Sitzheizung ................................... 54
Sitzlehne vorklappen ...................51
Sitzposition .................................. 49
