OPEL COMBO E 2020 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2020, Model line: COMBO E, Model: OPEL COMBO E 2020Pages: 295, PDF-Größe: 28.93 MB
Page 31 of 295

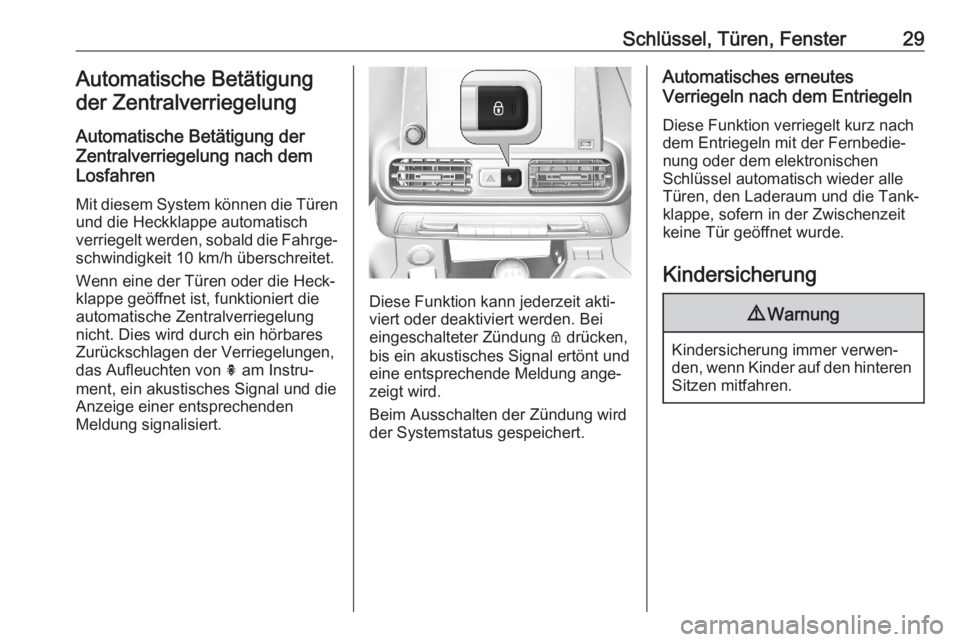

Schlüssel, Türen, Fenster29Automatische Betätigungder Zentralverriegelung
Automatische Betätigung der
Zentralverriegelung nach dem
Losfahren
Mit diesem System können die Türen und die Heckklappe automatisch
verriegelt werden, sobald die Fahrge‐
schwindigkeit 10 km/h überschreitet.
Wenn eine der Türen oder die Heck‐
klappe geöffnet ist, funktioniert die
automatische Zentralverriegelung
nicht. Dies wird durch ein hörbares
Zurückschlagen der Verriegelungen,
das Aufleuchten von h am Instru‐
ment, ein akustisches Signal und die Anzeige einer entsprechenden
Meldung signalisiert.
Diese Funktion kann jederzeit akti‐
viert oder deaktiviert werden. Bei
eingeschalteter Zündung Q drücken,
bis ein akustisches Signal ertönt und eine entsprechende Meldung ange‐
zeigt wird.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Funktion verriegelt kurz nach
dem Entriegeln mit der Fernbedie‐ nung oder dem elektronischen
Schlüssel automatisch wieder alle
Türen, den Laderaum und die Tank‐
klappe, sofern in der Zwischenzeit
keine Tür geöffnet wurde.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Page 32 of 295

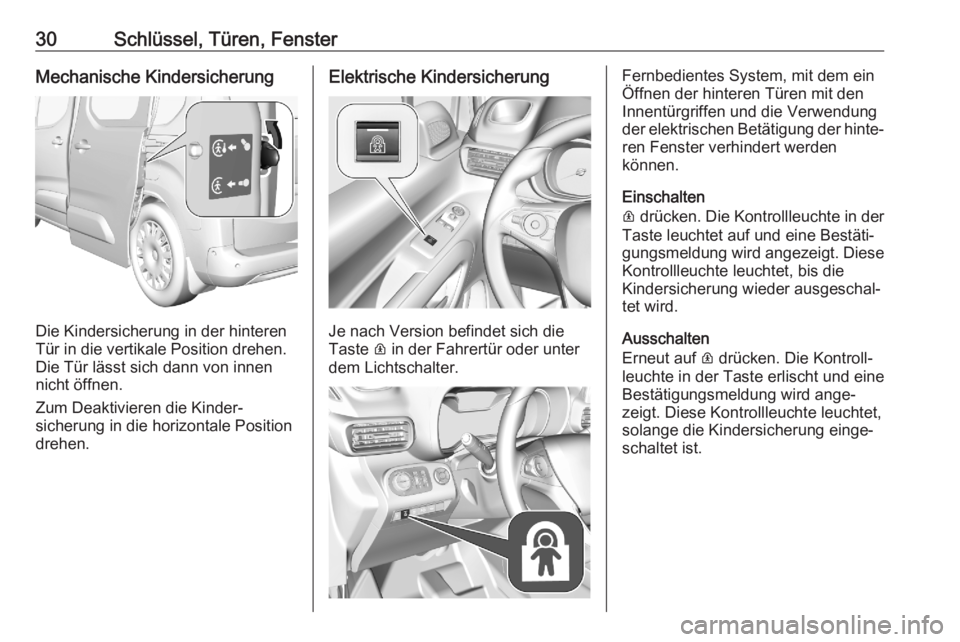

30Schlüssel, Türen, FensterMechanische Kindersicherung
Die Kindersicherung in der hinteren
Tür in die vertikale Position drehen. Die Tür lässt sich dann von innen
nicht öffnen.
Zum Deaktivieren die Kinder‐
sicherung in die horizontale Position
drehen.
Elektrische Kindersicherung
Je nach Version befindet sich die
Taste R in der Fahrertür oder unter
dem Lichtschalter.
Fernbedientes System, mit dem ein
Öffnen der hinteren Türen mit den
Innentürgriffen und die Verwendung
der elektrischen Betätigung der hinte‐
ren Fenster verhindert werden
können.
Einschalten
R drücken. Die Kontrollleuchte in der
Taste leuchtet auf und eine Bestäti‐
gungsmeldung wird angezeigt. Diese
Kontrollleuchte leuchtet, bis die
Kindersicherung wieder ausgeschal‐
tet wird.
Ausschalten
Erneut auf R drücken. Die Kontroll‐
leuchte in der Taste erlischt und eine
Bestätigungsmeldung wird ange‐
zeigt. Diese Kontrollleuchte leuchtet,
solange die Kindersicherung einge‐
schaltet ist.
Page 33 of 295
Schlüssel, Türen, Fenster31Türen
Schiebetür
Öffnen
Nach dem Entriegeln den Außentür‐
griff ziehen und die Tür über den
Widerstandspunkt hinaus nach
hinten ziehen.
Zum Öffnen von innen den Griff
drücken und die Tür über den Wider‐
standspunkt hinaus nach hinten
schieben.
Schließen
Zum Schließen von außen den
Türgriff ziehen und die Tür nach
vorne schieben, bis sie einrastet.
Zum Schließen von innen den Griff
drücken und die Tür über den Wider‐
standspunkt hinaus schieben. Dann
die Tür über die Aussparung oben an
der Türsäule nach vorne schieben,
bis sie einrastet.
Achtung
Vor dem Losfahren sicherstellen,
dass die Schiebetür vollständig
geschlossen und eingerastet ist.
Achtung
Um Schäden zu vermeiden, die
Schiebetür nicht bei geöffneter
Tankklappe betätigen.
9 Gefahr
Nicht mit offener oder angelehnter
Schiebetür fahren, z. B. beim
Transport sperriger Gegenstände.
Es könnten unsichtbare giftige
Abgase in das Fahrzeug gelan‐
gen, die nicht zu riechen sind. Dies kann zu Bewusstlosigkeit und
sogar zum Tod führen.
Tanken 3 216.
Page 34 of 295

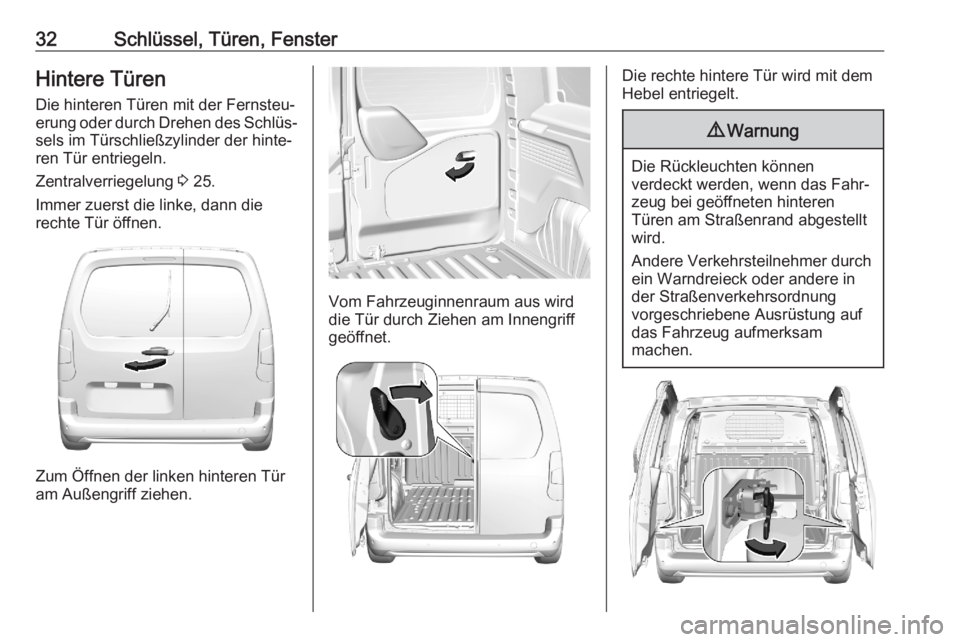

32Schlüssel, Türen, FensterHintere TürenDie hinteren Türen mit der Fernsteu‐erung oder durch Drehen des Schlüs‐
sels im Türschließzylinder der hinte‐
ren Tür entriegeln.
Zentralverriegelung 3 25.
Immer zuerst die linke, dann die
rechte Tür öffnen.
Zum Öffnen der linken hinteren Tür
am Außengriff ziehen.
Vom Fahrzeuginnenraum aus wird
die Tür durch Ziehen am Innengriff
geöffnet.
Die rechte hintere Tür wird mit dem
Hebel entriegelt.9 Warnung
Die Rückleuchten können
verdeckt werden, wenn das Fahr‐
zeug bei geöffneten hinteren
Türen am Straßenrand abgestellt
wird.
Andere Verkehrsteilnehmer durch
ein Warndreieck oder andere in
der Straßenverkehrsordnung
vorgeschriebene Ausrüstung auf
das Fahrzeug aufmerksam
machen.
Page 35 of 295

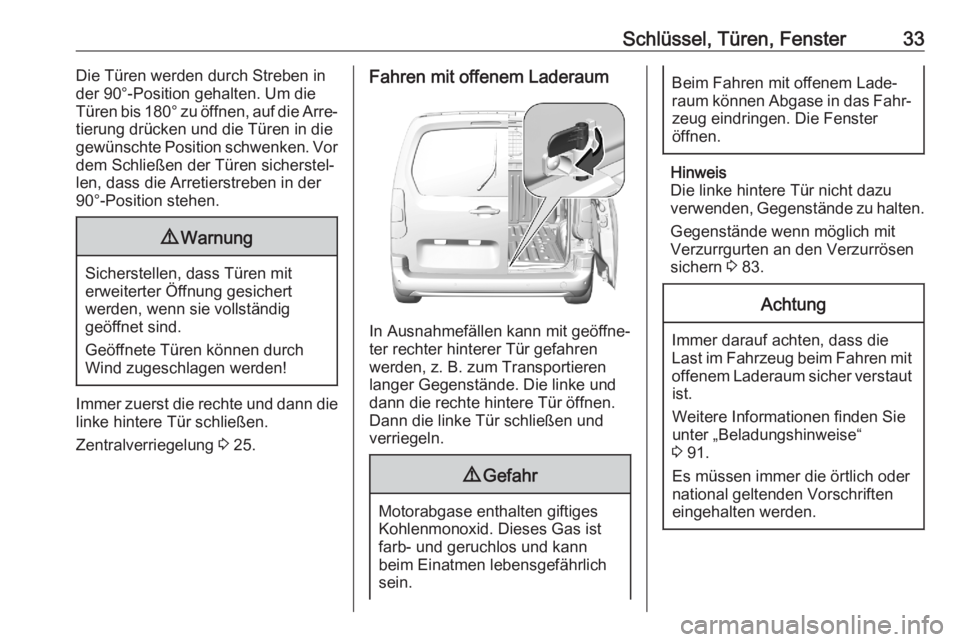

Schlüssel, Türen, Fenster33Die Türen werden durch Streben in
der 90°-Position gehalten. Um die
Türen bis 180° zu öffnen, auf die Arre‐
tierung drücken und die Türen in die
gewünschte Position schwenken. Vor dem Schließen der Türen sicherstel‐
len, dass die Arretierstreben in der
90°-Position stehen.9 Warnung
Sicherstellen, dass Türen mit
erweiterter Öffnung gesichert
werden, wenn sie vollständig
geöffnet sind.
Geöffnete Türen können durch
Wind zugeschlagen werden!
Immer zuerst die rechte und dann die linke hintere Tür schließen.
Zentralverriegelung 3 25.
Fahren mit offenem Laderaum
In Ausnahmefällen kann mit geöffne‐
ter rechter hinterer Tür gefahren
werden, z. B. zum Transportieren
langer Gegenstände. Die linke und
dann die rechte hintere Tür öffnen.
Dann die linke Tür schließen und
verriegeln.
9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Beim Fahren mit offenem Lade‐
raum können Abgase in das Fahr‐ zeug eindringen. Die Fenster
öffnen.
Hinweis
Die linke hintere Tür nicht dazu
verwenden, Gegenstände zu halten.
Gegenstände wenn möglich mit
Verzurrgurten an den Verzurrösen
sichern 3 83.
Achtung
Immer darauf achten, dass die
Last im Fahrzeug beim Fahren mit offenem Laderaum sicher verstaut ist.
Weitere Informationen finden Sie
unter „Beladungshinweise“
3 91.
Es müssen immer die örtlich oder
national geltenden Vorschriften
eingehalten werden.
Page 36 of 295

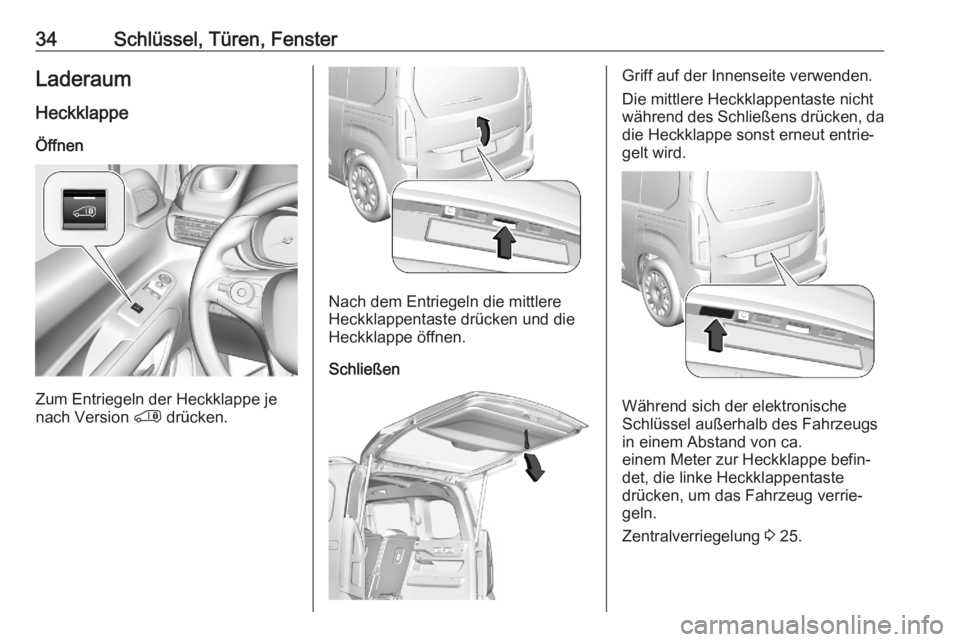

34Schlüssel, Türen, FensterLaderaumHeckklappeÖffnen
Zum Entriegeln der Heckklappe je
nach Version ' drücken.
Nach dem Entriegeln die mittlere
Heckklappentaste drücken und die
Heckklappe öffnen.
Schließen
Griff auf der Innenseite verwenden.
Die mittlere Heckklappentaste nicht
während des Schließens drücken, da
die Heckklappe sonst erneut entrie‐ gelt wird.
Während sich der elektronische
Schlüssel außerhalb des Fahrzeugs
in einem Abstand von ca.
einem Meter zur Heckklappe befin‐
det, die linke Heckklappentaste
drücken, um das Fahrzeug verrie‐
geln.
Zentralverriegelung 3 25.
Page 37 of 295

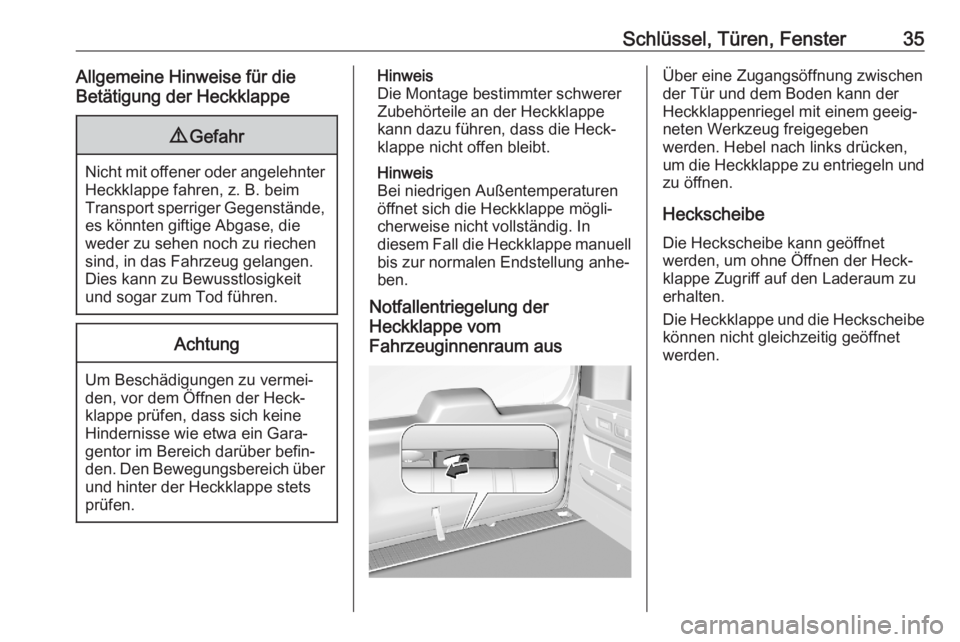

Schlüssel, Türen, Fenster35Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Heckklappe fahren, z. B. beim
Transport sperriger Gegenstände,
es könnten giftige Abgase, die
weder zu sehen noch zu riechen
sind, in das Fahrzeug gelangen. Dies kann zu Bewusstlosigkeit
und sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Den Bewegungsbereich über und hinter der Heckklappe stets
prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Bei niedrigen Außentemperaturen
öffnet sich die Heckklappe mögli‐ cherweise nicht vollständig. In
diesem Fall die Heckklappe manuell
bis zur normalen Endstellung anhe‐
ben.
Notfallentriegelung der
Heckklappe vom
Fahrzeuginnenraum ausÜber eine Zugangsöffnung zwischen
der Tür und dem Boden kann der Heckklappenriegel mit einem geeig‐neten Werkzeug freigegeben
werden. Hebel nach links drücken,
um die Heckklappe zu entriegeln und zu öffnen.
Heckscheibe
Die Heckscheibe kann geöffnet
werden, um ohne Öffnen der Heck‐
klappe Zugriff auf den Laderaum zu
erhalten.
Die Heckklappe und die Heckscheibe
können nicht gleichzeitig geöffnet
werden.
Page 38 of 295
36Schlüssel, Türen, FensterÖffnen
Nach dem Entriegeln die rechte
Heckklappentaste drücken und die
Heckscheibe öffnen.
Schließen
In der Mitte auf die Heckscheibe
drücken, bis sie vollständig geschlos‐
sen ist.
Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Aktivierung Einfacher Schlüssel: Den Schlüssel
einführen und innerhalb von 5 Sekun‐ den zweimal rechtsherum drehen.
Fernsteuerung: N auf der Funkfern‐
bedienung zweimal innerhalb von
fünf Sekunden drücken.
Elektronischer Schlüssel: Innerhalb
von fünf Sekunden zweimal mit dem
Finger oder Daumen auf einen der
Türgriffe (im Bereich der Markierun‐
gen) drücken
Diebstahlwarnanlage
Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
Aktivierung Die Zündung muss ausgeschaltet
sein. Alle Türen müssen geschlossen
sein und der elektronische Schlüssel
darf sich nicht im Fahrzeug befinden.
Ansonsten kann das System nicht
aktiviert werden.
● Funkfernbedienung: Die Über‐ wachung der Türen, der Heck‐
klappe und der Motorhaube wird
5 Sekunden nach dem Verriegeln
des Fahrzeugs durch Drücken
auf e aktiviert. Die Überwachung
des Fahrgastraums und des
Page 39 of 295

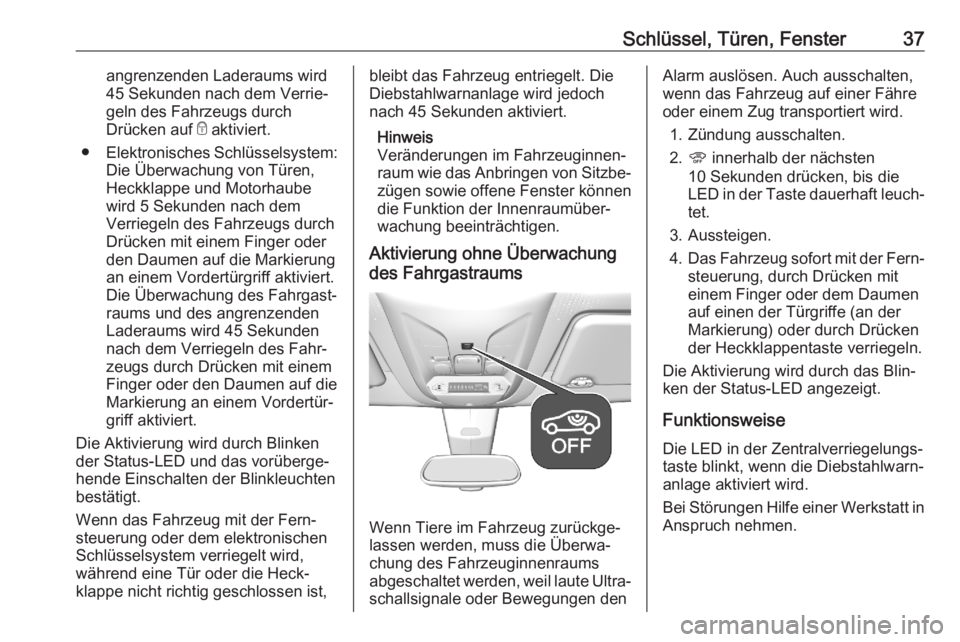

Schlüssel, Türen, Fenster37angrenzenden Laderaums wird
45 Sekunden nach dem Verrie‐
geln des Fahrzeugs durch
Drücken auf e aktiviert.
● Elektronisches Schlüsselsystem:
Die Überwachung von Türen,
Heckklappe und Motorhaube
wird 5 Sekunden nach dem
Verriegeln des Fahrzeugs durch
Drücken mit einem Finger oder
den Daumen auf die Markierung
an einem Vordertürgriff aktiviert.
Die Überwachung des Fahrgast‐
raums und des angrenzenden
Laderaums wird 45 Sekunden
nach dem Verriegeln des Fahr‐
zeugs durch Drücken mit einem
Finger oder den Daumen auf die
Markierung an einem Vordertür‐
griff aktiviert.
Die Aktivierung wird durch Blinken
der Status-LED und das vorüberge‐
hende Einschalten der Blinkleuchten
bestätigt.
Wenn das Fahrzeug mit der Fern‐
steuerung oder dem elektronischen
Schlüsselsystem verriegelt wird,
während eine Tür oder die Heck‐
klappe nicht richtig geschlossen ist,bleibt das Fahrzeug entriegelt. Die
Diebstahlwarnanlage wird jedoch
nach 45 Sekunden aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐ raum wie das Anbringen von Sitzbe‐
zügen sowie offene Fenster können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Aktivierung ohne Überwachung
des Fahrgastraums
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums
abgeschaltet werden, weil laute Ultra‐
schallsignale oder Bewegungen den
Alarm auslösen. Auch ausschalten,
wenn das Fahrzeug auf einer Fähre
oder einem Zug transportiert wird.
1. Zündung ausschalten.
2. U innerhalb der nächsten
10 Sekunden drücken, bis die
LED in der Taste dauerhaft leuch‐
tet.
3. Aussteigen.
4. Das Fahrzeug sofort mit der Fern‐
steuerung, durch Drücken mit
einem Finger oder dem Daumen auf einen der Türgriffe (an der
Markierung) oder durch Drücken
der Heckklappentaste verriegeln.
Die Aktivierung wird durch das Blin‐
ken der Status-LED angezeigt.
Funktionsweise
Die LED in der Zentralverriegelungs‐
taste blinkt, wenn die Diebstahlwarn‐
anlage aktiviert wird.
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Page 40 of 295

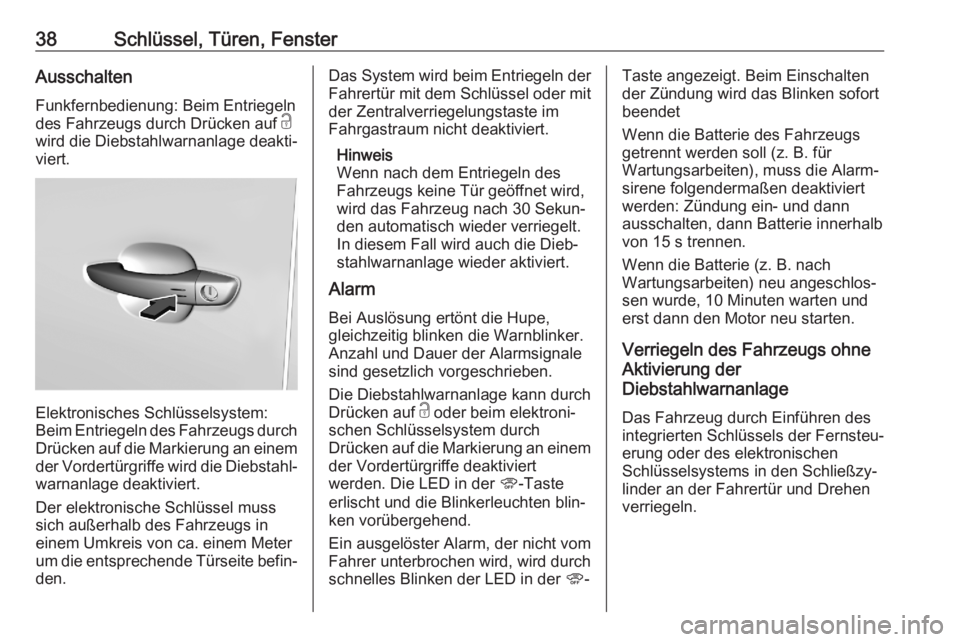

38Schlüssel, Türen, FensterAusschalten
Funkfernbedienung: Beim Entriegeln
des Fahrzeugs durch Drücken auf c
wird die Diebstahlwarnanlage deakti‐
viert.
Elektronisches Schlüsselsystem:
Beim Entriegeln des Fahrzeugs durch
Drücken auf die Markierung an einem
der Vordertürgriffe wird die Diebstahl‐ warnanlage deaktiviert.
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Das System wird beim Entriegeln der
Fahrertür mit dem Schlüssel oder mit der Zentralverriegelungstaste imFahrgastraum nicht deaktiviert.
Hinweis
Wenn nach dem Entriegeln des
Fahrzeugs keine Tür geöffnet wird,
wird das Fahrzeug nach 30 Sekun‐
den automatisch wieder verriegelt.
In diesem Fall wird auch die Dieb‐
stahlwarnanlage wieder aktiviert.
Alarm
Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker.
Anzahl und Dauer der Alarmsignale
sind gesetzlich vorgeschrieben.
Die Diebstahlwarnanlage kann durch
Drücken auf c oder beim elektroni‐
schen Schlüsselsystem durch
Drücken auf die Markierung an einem
der Vordertürgriffe deaktiviert
werden. Die LED in der U-Taste
erlischt und die Blinkerleuchten blin‐
ken vorübergehend.
Ein ausgelöster Alarm, der nicht vom
Fahrer unterbrochen wird, wird durch
schnelles Blinken der LED in der U-Taste angezeigt. Beim Einschalten
der Zündung wird das Blinken sofort
beendet
Wenn die Batterie des Fahrzeugs
getrennt werden soll (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene folgendermaßen deaktiviert
werden: Zündung ein- und dann
ausschalten, dann Batterie innerhalb
von 15 s trennen.
Wenn die Batterie (z. B. nach
Wartungsarbeiten) neu angeschlos‐
sen wurde, 10 Minuten warten und
erst dann den Motor neu starten.
Verriegeln des Fahrzeugs ohne
Aktivierung der
Diebstahlwarnanlage
Das Fahrzeug durch Einführen des
integrierten Schlüssels der Fernsteu‐
erung oder des elektronischen
Schlüsselsystems in den Schließzy‐
linder an der Fahrertür und Drehen
verriegeln.
