adblue OPEL COMBO E 2020 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet89Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 90
Ohjauspyörän säätö ..................90
Ohjauspyörän kauko-ohjaus .....90
Lämmitettävä ohjauspyörä ........91
Äänitorvi .................................... 91
Tuulilasin pyyhin ja pesulaite .....91
Takalasin pyyhin ja pesulaite ....93
Ulkolämpötila ............................. 94
Kello .......................................... 94
Virtapistokkeet ........................... 94
Induktiivinen lataus ....................96
Savukkeensytytin ......................96
Tuhkakupit ................................. 97
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 97
Mittaristo .................................... 97
Nopeusmittari ............................ 98
Matkamittari ............................... 98
Osamatkamittari ........................98
Kierroslukumittari .......................99
Polttoainemittari .........................99
Moottorin jäähdytysnesteen lämpömittari ............................ 100
Moottoriöljyn määrän valvonta 100Huoltonäyttö ............................ 100
Merkkivalot .............................. 101
Suuntavilkut ............................. 101
Turvavyömuistutin ...................102
Turvatyynyt ja turvavyönkiristimet .................. 102
Turvatyynyn poistaminen käytöstä .................................. 102
Latausjärjestelmä ....................103
Toimintavian merkkivalo ..........103
Huolla auto pian ......................103
Sammuta moottori ...................103
Järjestelmätarkastus ...............103
Jarru- ja kytkinjärjestelmä ........103
Seisontajarru ........................... 104
Sähkötoiminen seisontajarru ...104
Sähkötoimisen seisontajarrun vika ......................................... 104
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 104
Vaihteensiirto ........................... 104
Ylikuormituksen ilmaisin ..........104
Alamäkihidastin .......................105
Kaistavahti ............................... 105
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............105
Jäähdytysnesteen lämpötila ....105
Hehkutus ................................. 105
Pakokaasusuodatin .................105AdBlue..................................... 106
Rengaspaineiden alenemisen havaitsemisjärjestelmä ...........106
Moottorin öljynpaine ................106
Polttoaine vähissä ...................107
Autostop .................................. 107
Ulkovalot .................................. 107
Kaukovalot ............................... 107
Lähivalot .................................. 107
Kaukovaloapu .......................... 107
LED-ajovalot ............................ 107
Etusumuvalot ........................... 107
Takasumuvalo ......................... 107
Sadetunnistin ........................... 107
Vakionopeussäädin .................107
Mukautuva vakionopeussäädin ................108
Kuolleen kulman varoitus ........108
Aktiivinen hätäjarrutus .............108
Nopeusrajoitin ......................... 108
Ovi auki ................................... 108
Näytöt ........................................ 109
Kuljettajan tietokeskus .............109
Infonäyttö ................................. 111
Tuulilasinäyttö ......................... 113
Takakameran näyttö ................114
Auton viestit ............................... 115
Varoitusäänet .......................... 115
Auton räätälöinti .........................116

Mittarit ja käyttölaitteet97TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Siirrettävä tuhkakuppi voidaan sijoit‐
taa mukinpitimiin.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Kuljettajan tietokeskus voi olla erilai‐
nen versiosta riippuen.
Yleiskuvaus
OSuuntavilkku 3 101XTurvavyömuistutin 3 102vTurvatyynyt ja turvavyönkiris‐
timet 3 102VTurvatyynyn poistaminen
käytöstä 3 102pLatausjärjestelmä 3 103ZToimintahäiriön merkkivalo
3 103CHuolla auto pian 3 103YSammuta moottori 3 103JJärjestelmätarkastus 3 103RJarru- ja kytkinjärjestelmä
3 103m , oSeisontajarru 3 104
Sähkötoiminen seisontajarru
3 104uLukkiutumaton jarrujärjes‐
telmä (ABS) 3 104RVaihteensiirto 3 104LKaistavahti 3 105bElektroninen ajonvakautus‐
järjestelmä ja luistonestojär‐
jestelmä 3 105!Esilämmitys 3 105%Pakokaasusuodatin 3 105YAdBlue 3 106wRengaspaineiden alene‐
misen havaitsemisjärjes‐
telmä 3 106IMoottorin öljynpaine 3 106YoPolttoaine vähissä 3 107

106Mittarit ja käyttölaitteetPakokaasusuodatin on puhdistet‐tava.
Jatka ajamista kunnes merkkivalo
sammuu.
Palaa hetkellisesti Pakokaasusuodatin alkaa täyttyä.
Käynnistä puhdistusprosessi niin
pian kuin mahdollista ajamalla autoa
vähintään 60 km/h nopeudella.
Palaa jatkuvasti Alhaisen lisäainemäärän osoitus.
Käänny korjaamon puoleen.
Pakokaasusuodatin 3 150.
AdBlue Y vilkkuu tai palaa keltaisena.
Palaa keltaisena Jäljellä oleva ajomatka on välillä
800 km ja 2400 km.
Vilkkuu keltaisena Jäljellä oleva ajomatka on välillä
0 km ja 800 km.AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 151.
Rengaspaineiden alenemisen
havaitsemisjärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaine alentunut yhdessä taiuseammassa pyörässä. Pysähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä. Käänny korjaa‐
mon puoleen.
Rengaspaineiden alenemisen havait‐ semisjärjestelmä 3 232.
Moottorin öljynpaine I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Kytke vaihde vapaalle.
2. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
3. Katkaise sytytysvirta.

Mittarit ja käyttölaitteet111Kun polttoaine on vähissä, näyttöön
tulee ilmoitus ja polttoainemittarin
merkkivalo o syttyy 3 107.
Polttoaineen hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
Osamatka 1 -sivu:
Keskinopeus
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Polttoaineen keskimääräinen kulutus
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja
aloittaa alusta oletusarvosta.
Ajettu matka
Näyttää osamatkan 1 senhetkisen matkan nollauksen jälkeen.
Osamatka 1 -sivun arvot voidaan
nollata painamalla SET/CLR muuta‐
man sekunnin ajan.
Osamatka 2 -sivu:
Keskinopeus
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.Polttoaineen keskimääräinen kulutus
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja
aloittaa alusta oletusarvosta.
Ajettu matka
Näyttää osamatkan 2 senhetkisen
matkan tietyn nollauksen jälkeen.
Osamatka 2 -sivun arvot voidaan
nollata painamalla SET/CLR muuta‐
man sekunnin ajan.
Digitaalinen nopeus -sivu
Hetkellisen nopeuden digitaalinen
näyttö.
Pysähtymis- ja käynnistysajan laskuri
Aikalaskuri laskee STOP-tilassa
vietetyn ajan matkan aikana. Se
nollautuu joka kerta, kun sytytysvirta
kytketään.
Kompassisivu
Näyttää ajon maantieteellisen suun‐
nan.
Tyhjä sivu
Osamatka-/polttoainetietoja ei
näytetä.AdBlue
Paina CHECK toistuvasti, kunnes
AdBlue-valikko näkyy näytössä.
AdBlue-toimintasäde
Osoittaa arvioidun AdBlue-tason.
Viesti osoittaa, onko taso riittävä vai
liian alhainen.
3 151.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa
lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● Graafinen infonäyttö
tai
● Värillinen infonäyttö kosketus‐
näyttötoiminnolla
Infonäytöt voivat näyttää: ● ajan 3 94
● ulkolämpötilan 3 94
● päivämäärän 3 94
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta

142Ajaminen ja käyttöAjaminen ja käyttöAjo-ohjeita.................................. 143
Auton hallinta ........................... 143
Ohjaus ..................................... 143
Käynnistys ja käyttö ...................143
Uuden auton totutuskäyttö ......143
Virtalukon asennot ...................143
Virtapainike .............................. 144
Moottorin käynnistäminen .......145
Polttoaineensyötön katkaisu moottorijarrutuksessa .............147
Stop-Start-järjestelmä ..............147
Pysäköinti ................................ 149
Moottorin pakokaasu .................150
Pakokaasusuodatin .................150
Katalysaattori ........................... 151
AdBlue ..................................... 151
Automaattivaihteisto ..................155
Vaihteistonäyttö .......................155
Vaihteen valinta .......................155
Manuaalinen tila ......................156
Elektroniset ajo-ohjelmat .........157
Vika ......................................... 157
Eco-taloudellisuustila ...............157
Käsivaihteisto ............................. 158Jarrut.......................................... 159
Lukkiutumaton jarrujärjestelmä .......................159
Seisontajarru ........................... 160
Jarrutusapu ............................. 162
Mäkilähtöapu ........................... 162
Alustanohjausjärjestelmät ..........163
Elektroninen ajonvakautusjär‐ jestelmä ja luistonestojärjes‐
telmä ....................................... 163
Alamäkihidastin .......................164
Ajotilan valinta ......................... 165
Kuljettajan apujärjestelmät ........167
Vakionopeussäädin .................167
Nopeusrajoitin ......................... 169
Mukautuva vakionopeussäädin ................171
Etutörmäyksen varoitus ...........178
Aktiivinen hätäjarrutus .............180
Etuosan jalankulkijoiden suoja 182
Pysäköintitutka ........................ 183
Kehittynyt pysäköintiavustin ....187
Kuolleen kulman varoitus ........191
Matkustajan puolen kamera ....192
Panoraamanäkymä .................193
Takakamera ............................ 196
Kaistavahti ............................... 198
Kuljettajan vireystason valvonta .................................. 201Polttoaine................................... 202
Bensiinimoottorien polttoaine ..202
Dieselmoottorien polttoaine .....203
Tankkaaminen ......................... 204
Perävaunun vetokoukku ............206
Yleisiä tietoja ........................... 206
Ajo-ominaisuudet ja perävaunun veto-ohjeita .........206
Perävaunun vetäminen ...........206
Hinauslaitteisto ........................ 207
Perävaunun vakautusjärjestelmä ................ 209

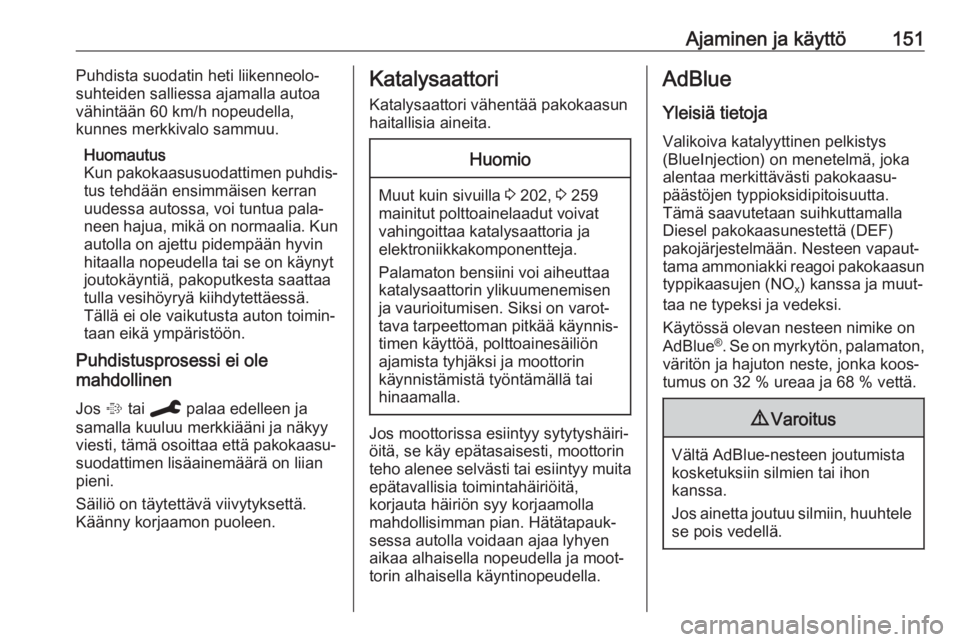

Ajaminen ja käyttö151Puhdista suodatin heti liikenneolo‐
suhteiden salliessa ajamalla autoa
vähintään 60 km/h nopeudella,
kunnes merkkivalo sammuu.
Huomautus
Kun pakokaasusuodattimen puhdis‐
tus tehdään ensimmäisen kerran
uudessa autossa, voi tuntua pala‐
neen hajua, mikä on normaalia. Kun
autolla on ajettu pidempään hyvin
hitaalla nopeudella tai se on käynyt
joutokäyntiä, pakoputkesta saattaa
tulla vesihöyryä kiihdytettäessä.
Tällä ei ole vaikutusta auton toimin‐
taan eikä ympäristöön.
Puhdistusprosessi ei ole
mahdollinen
Jos % tai C palaa edelleen ja
samalla kuuluu merkkiääni ja näkyy
viesti, tämä osoittaa että pakokaasu‐
suodattimen lisäainemäärä on liian
pieni.
Säiliö on täytettävä viivytyksettä.
Käänny korjaamon puoleen.Katalysaattori
Katalysaattori vähentää pakokaasunhaitallisia aineita.Huomio
Muut kuin sivuilla 3 202, 3 259
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Siksi on varot‐
tava tarpeettoman pitkää käynnis‐ timen käyttöä, polttoainesäiliön
ajamista tyhjäksi ja moottorin
käynnistämistä työntämällä tai
hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä,
korjauta häiriön syy korjaamolla
mahdollisimman pian. Hätätapauk‐
sessa autolla voidaan ajaa lyhyen
aikaa alhaisella nopeudella ja moot‐
torin alhaisella käyntinopeudella.
AdBlue
Yleisiä tietoja
Valikoiva katalyyttinen pelkistys
(BlueInjection) on menetelmä, joka
alentaa merkittävästi pakokaasu‐
päästöjen typpioksidipitoisuutta.
Tämä saavutetaan suihkuttamalla
Diesel pakokaasunestettä (DEF)
pakojärjestelmään. Nesteen vapaut‐
tama ammoniakki reagoi pakokaasun typpikaasujen (NO x) kanssa ja muut‐
taa ne typeksi ja vedeksi.
Käytössä olevan nesteen nimike on
AdBlue ®
. Se on myrkytön, palamaton,
väritön ja hajuton neste, jonka koos‐
tumus on 32 % ureaa ja 68 % vettä.9 Varoitus
Vältä AdBlue-nesteen joutumista
kosketuksiin silmien tai ihon
kanssa.
Jos ainetta joutuu silmiin, huuhtele
se pois vedellä.

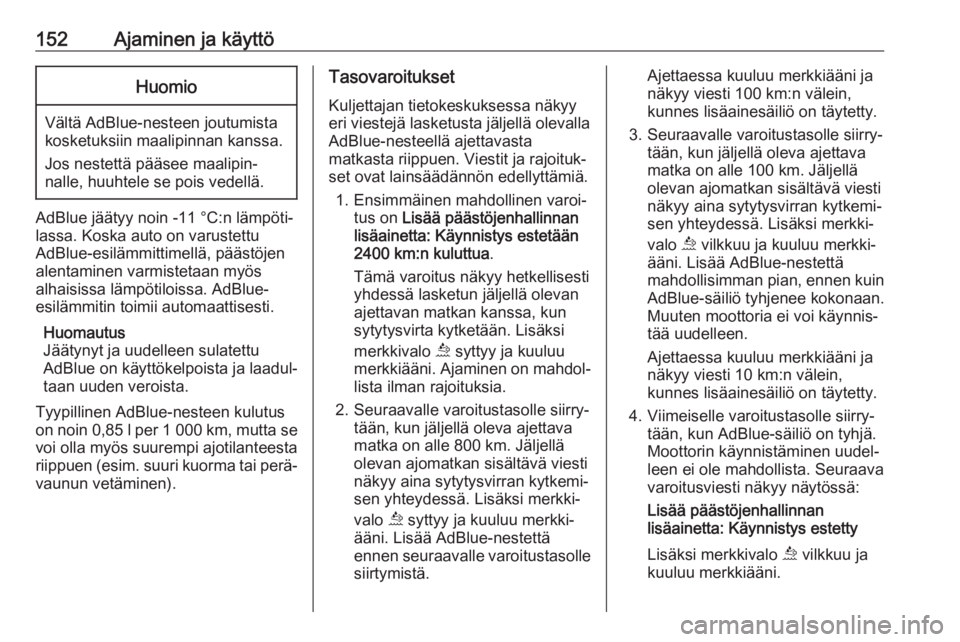

152Ajaminen ja käyttöHuomio
Vältä AdBlue-nesteen joutumista
kosketuksiin maalipinnan kanssa.
Jos nestettä pääsee maalipin‐
nalle, huuhtele se pois vedellä.
AdBlue jäätyy noin -11 °C:n lämpöti‐
lassa. Koska auto on varustettu
AdBlue-esilämmittimellä, päästöjen
alentaminen varmistetaan myös
alhaisissa lämpötiloissa. AdBlue-
esilämmitin toimii automaattisesti.
Huomautus
Jäätynyt ja uudelleen sulatettu
AdBlue on käyttökelpoista ja laadul‐
taan uuden veroista.
Tyypillinen AdBlue-nesteen kulutus
on noin 0,85 l per 1 000 km, mutta se
voi olla myös suurempi ajotilanteesta
riippuen (esim. suuri kuorma tai perä‐
vaunun vetäminen).
Tasovaroitukset
Kuljettajan tietokeskuksessa näkyy
eri viestejä lasketusta jäljellä olevalla
AdBlue-nesteellä ajettavasta
matkasta riippuen. Viestit ja rajoituk‐
set ovat lainsäädännön edellyttämiä.
1. Ensimmäinen mahdollinen varoi‐ tus on Lisää päästöjenhallinnan
lisäainetta: Käynnistys estetään
2400 km:n kuluttua .
Tämä varoitus näkyy hetkellisesti yhdessä lasketun jäljellä olevan
ajettavan matkan kanssa, kun
sytytysvirta kytketään. Lisäksi
merkkivalo u syttyy ja kuuluu
merkkiääni. Ajaminen on mahdol‐
lista ilman rajoituksia.
2. Seuraavalle varoitustasolle siirry‐ tään, kun jäljellä oleva ajettava
matka on alle 800 km. Jäljellä
olevan ajomatkan sisältävä viesti
näkyy aina sytytysvirran kytkemi‐
sen yhteydessä. Lisäksi merkki‐
valo u syttyy ja kuuluu merkki‐
ääni. Lisää AdBlue-nestettä
ennen seuraavalle varoitustasolle siirtymistä.Ajettaessa kuuluu merkkiääni ja
näkyy viesti 100 km:n välein,
kunnes lisäainesäiliö on täytetty.
3. Seuraavalle varoitustasolle siirry‐ tään, kun jäljellä oleva ajettava
matka on alle 100 km. Jäljellä
olevan ajomatkan sisältävä viesti
näkyy aina sytytysvirran kytkemi‐
sen yhteydessä. Lisäksi merkki‐
valo u vilkkuu ja kuuluu merkki‐
ääni. Lisää AdBlue-nestettä
mahdollisimman pian, ennen kuin AdBlue-säiliö tyhjenee kokonaan.
Muuten moottoria ei voi käynnis‐
tää uudelleen.
Ajettaessa kuuluu merkkiääni ja
näkyy viesti 10 km:n välein,
kunnes lisäainesäiliö on täytetty.
4. Viimeiselle varoitustasolle siirry‐ tään, kun AdBlue-säiliö on tyhjä.
Moottorin käynnistäminen uudel‐
leen ei ole mahdollista. Seuraava
varoitusviesti näkyy näytössä:
Lisää päästöjenhallinnan lisäainetta: Käynnistys estetty
Lisäksi merkkivalo u vilkkuu ja
kuuluu merkkiääni.

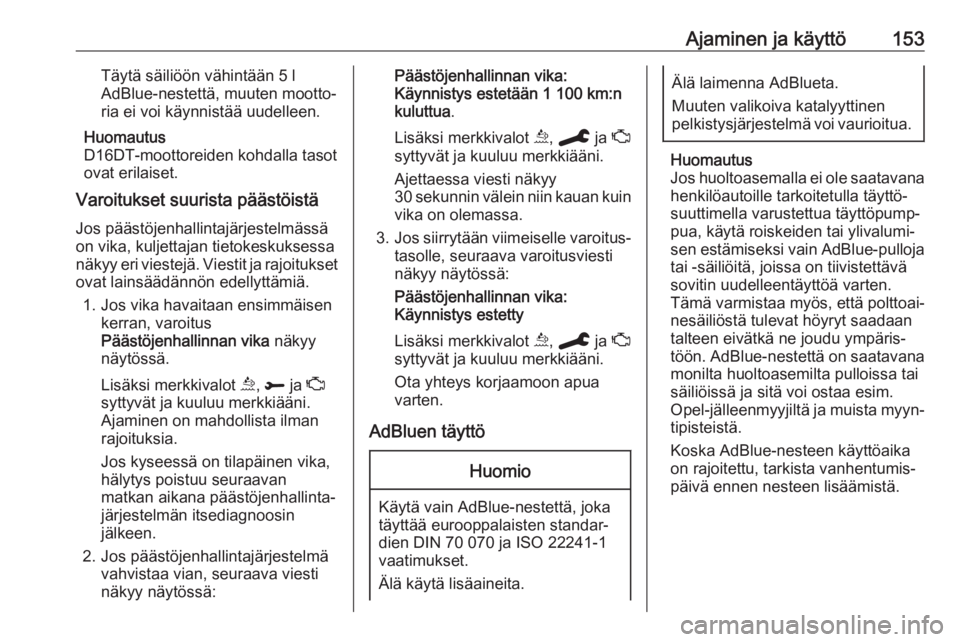

Ajaminen ja käyttö153Täytä säiliöön vähintään 5 l
AdBlue-nestettä, muuten mootto‐
ria ei voi käynnistää uudelleen.
Huomautus
D16DT-moottoreiden kohdalla tasot
ovat erilaiset.
Varoitukset suurista päästöistä
Jos päästöjenhallintajärjestelmässä
on vika, kuljettajan tietokeskuksessa
näkyy eri viestejä. Viestit ja rajoitukset
ovat lainsäädännön edellyttämiä.
1. Jos vika havaitaan ensimmäisen kerran, varoitus
Päästöjenhallinnan vika näkyy
näytössä.
Lisäksi merkkivalot u, R ja Z
syttyvät ja kuuluu merkkiääni.
Ajaminen on mahdollista ilman
rajoituksia.
Jos kyseessä on tilapäinen vika,
hälytys poistuu seuraavan
matkan aikana päästöjenhallinta‐
järjestelmän itsediagnoosin
jälkeen.
2. Jos päästöjenhallintajärjestelmä vahvistaa vian, seuraava viesti
näkyy näytössä:Päästöjenhallinnan vika:
Käynnistys estetään 1 100 km:n
kuluttua .
Lisäksi merkkivalot u, C ja Z
syttyvät ja kuuluu merkkiääni.
Ajettaessa viesti näkyy
30 sekunnin välein niin kauan kuin vika on olemassa.
3. Jos siirrytään viimeiselle varoitus‐
tasolle, seuraava varoitusviesti
näkyy näytössä:
Päästöjenhallinnan vika:
Käynnistys estetty
Lisäksi merkkivalot u, C ja Z
syttyvät ja kuuluu merkkiääni.
Ota yhteys korjaamoon apua
varten.
AdBluen täyttöHuomio
Käytä vain AdBlue-nestettä, joka
täyttää eurooppalaisten standar‐
dien DIN 70 070 ja ISO 22241-1
vaatimukset.
Älä käytä lisäaineita.
Älä laimenna AdBlueta.
Muuten valikoiva katalyyttinen
pelkistysjärjestelmä voi vaurioitua.
Huomautus
Jos huoltoasemalla ei ole saatavana henkilöautoille tarkoitetulla täyttö‐
suuttimella varustettua täyttöpump‐
pua, käytä roiskeiden tai ylivalumi‐
sen estämiseksi vain AdBlue-pulloja tai -säiliöitä, joissa on tiivistettävä
sovitin uudelleentäyttöä varten.
Tämä varmistaa myös, että polttoai‐
nesäiliöstä tulevat höyryt saadaan
talteen eivätkä ne joudu ympäris‐
töön. AdBlue-nestettä on saatavana monilta huoltoasemilta pulloissa tai
säiliöissä ja sitä voi ostaa esim.
Opel-jälleenmyyjiltä ja muista myyn‐
tipisteistä.
Koska AdBlue-nesteen käyttöaika
on rajoitettu, tarkista vanhentumis‐
päivä ennen nesteen lisäämistä.

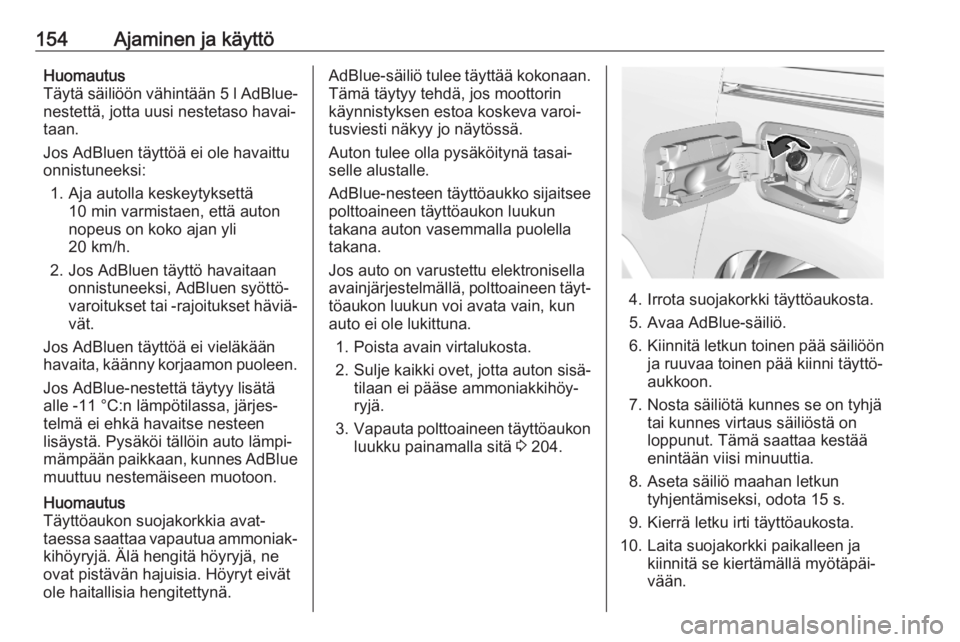

154Ajaminen ja käyttöHuomautus
Täytä säiliöön vähintään 5 l AdBlue-
nestettä, jotta uusi nestetaso havai‐
taan.
Jos AdBluen täyttöä ei ole havaittu
onnistuneeksi:
1. Aja autolla keskeytyksettä 10 min varmistaen, että auton
nopeus on koko ajan yli
20 km/h.
2. Jos AdBluen täyttö havaitaan onnistuneeksi, AdBluen syöttö‐
varoitukset tai -rajoitukset häviä‐
vät.
Jos AdBluen täyttöä ei vieläkään
havaita, käänny korjaamon puoleen.
Jos AdBlue-nestettä täytyy lisätä
alle -11 °C:n lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen
lisäystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue
muuttuu nestemäiseen muotoon.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐ kihöyryjä. Älä hengitä höyryjä, ne
ovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.AdBlue-säiliö tulee täyttää kokonaan.
Tämä täytyy tehdä, jos moottorin
käynnistyksen estoa koskeva varoi‐
tusviesti näkyy jo näytössä.
Auton tulee olla pysäköitynä tasai‐
selle alustalle.
AdBlue-nesteen täyttöaukko sijaitsee
polttoaineen täyttöaukon luukun
takana auton vasemmalla puolella
takana.
Jos auto on varustettu elektronisella
avainjärjestelmällä, polttoaineen täyt‐ töaukon luukun voi avata vain, kun
auto ei ole lukittuna.
1. Poista avain virtalukosta.
2. Sulje kaikki ovet, jotta auton sisä‐ tilaan ei pääse ammoniakkihöy‐
ryjä.
3. Vapauta polttoaineen täyttöaukon
luukku painamalla sitä 3 204.
4. Irrota suojakorkki täyttöaukosta.
5. Avaa AdBlue-säiliö.
6. Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
7. Nosta säiliötä kunnes se on tyhjä tai kunnes virtaus säiliöstä on
loppunut. Tämä saattaa kestää
enintään viisi minuuttia.
8. Aseta säiliö maahan letkun tyhjentämiseksi, odota 15 s.
9. Kierrä letku irti täyttöaukosta.
10. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.

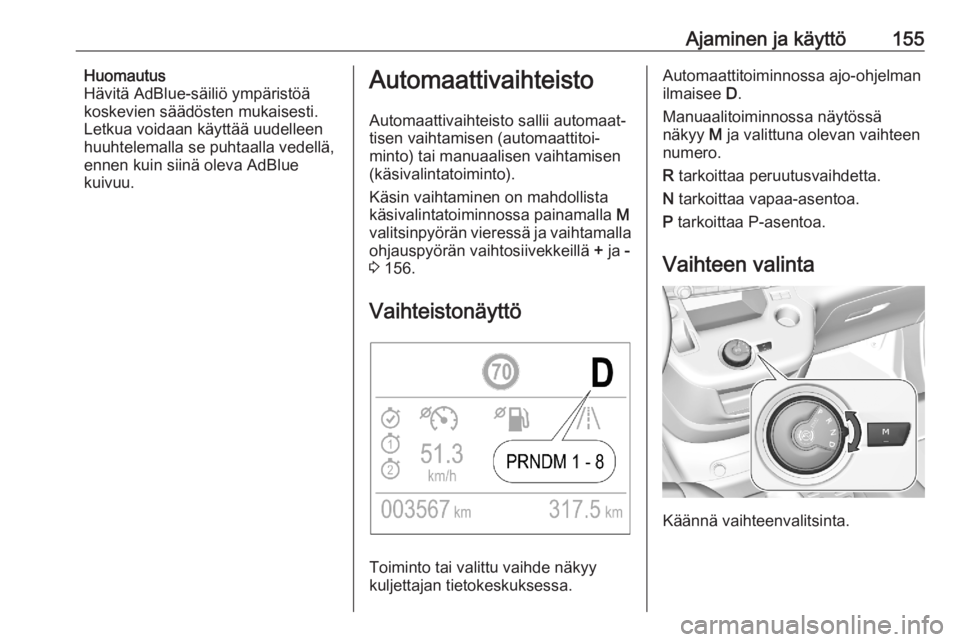

Ajaminen ja käyttö155Huomautus
Hävitä AdBlue-säiliö ympäristöä
koskevien säädösten mukaisesti.
Letkua voidaan käyttää uudelleen
huuhtelemalla se puhtaalla vedellä,
ennen kuin siinä oleva AdBlue
kuivuu.Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐
minto) tai manuaalisen vaihtamisen
(käsivalintatoiminto).
Käsin vaihtaminen on mahdollista
käsivalintatoiminnossa painamalla M
valitsinpyörän vieressä ja vaihtamalla ohjauspyörän vaihtosiivekkeillä + ja -
3 156.
Vaihteistonäyttö
Toiminto tai valittu vaihde näkyy
kuljettajan tietokeskuksessa.
Automaattitoiminnossa ajo-ohjelman
ilmaisee D.
Manuaalitoiminnossa näytössä
näkyy M ja valittuna olevan vaihteen
numero.
R tarkoittaa peruutusvaihdetta.
N tarkoittaa vapaa-asentoa.
P tarkoittaa P-asentoa.
Vaihteen valinta
Käännä vaihteenvalitsinta.
