OPEL CORSA 2015.5 Instrukcja obsługi (in Polish)

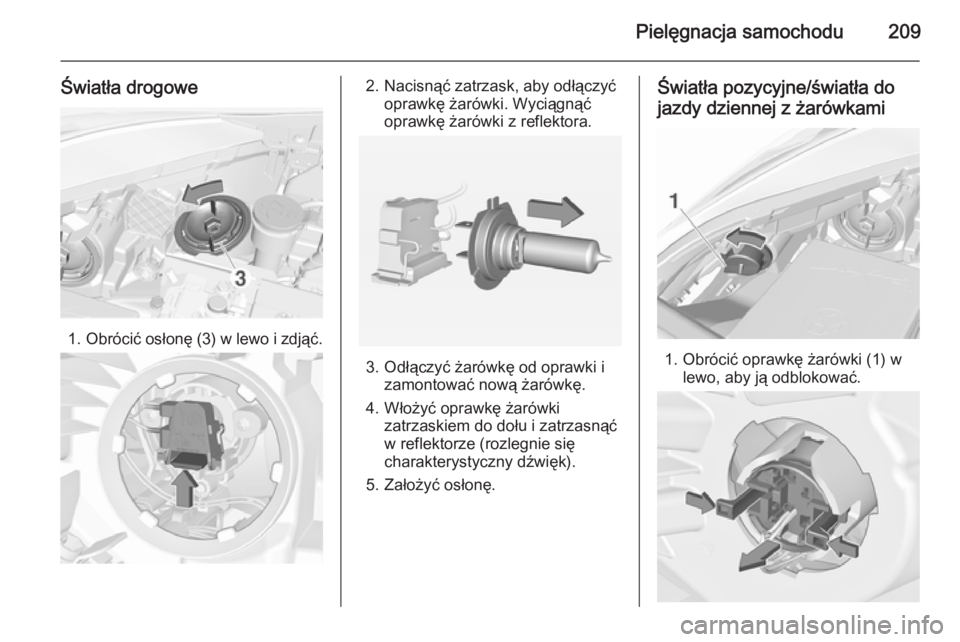

Pielęgnacja samochodu209
Światła drogowe
1.Obrócić osłonę (3) w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć
oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światła pozycyjne/światła do jazdy dziennej z żarówkami
1. Obrócić oprawkę żarówki (1) w lewo, aby ją odblokować.

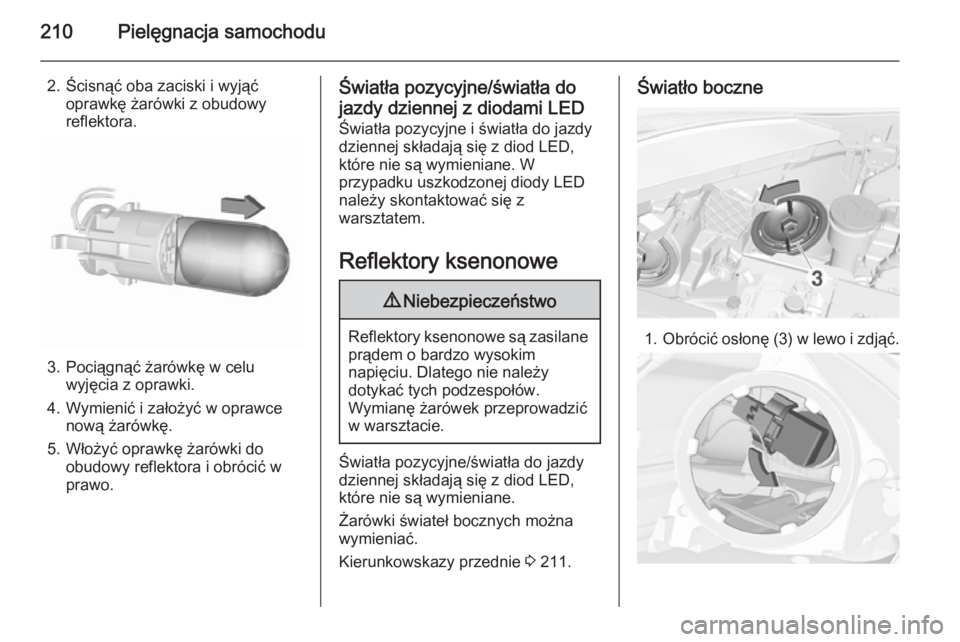

210Pielęgnacja samochodu
2. Ścisnąć oba zaciski i wyjąćoprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne/światła do
jazdy dziennej z diodami LEDŚwiatła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Reflektory ksenonowe9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Kierunkowskazy przednie 3 211.
Światło boczne
1. Obrócić osłonę (3) w lewo i zdjąć.

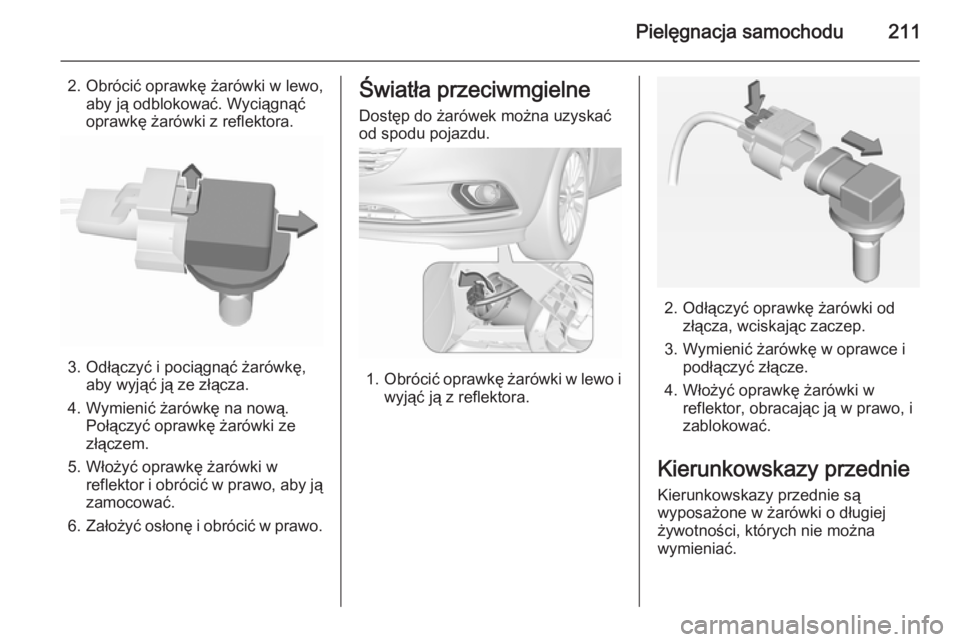

Pielęgnacja samochodu211
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć i pociągnąć żarówkę, aby wyjąć ją ze złącza.
4. Wymienić żarówkę na nową. Połączyć oprawkę żarówki ze
złączem.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo, aby ją
zamocować.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
Kierunkowskazy przednie Kierunkowskazy przednie są
wyposażone w żarówki o długiej
żywotności, których nie można
wymieniać.

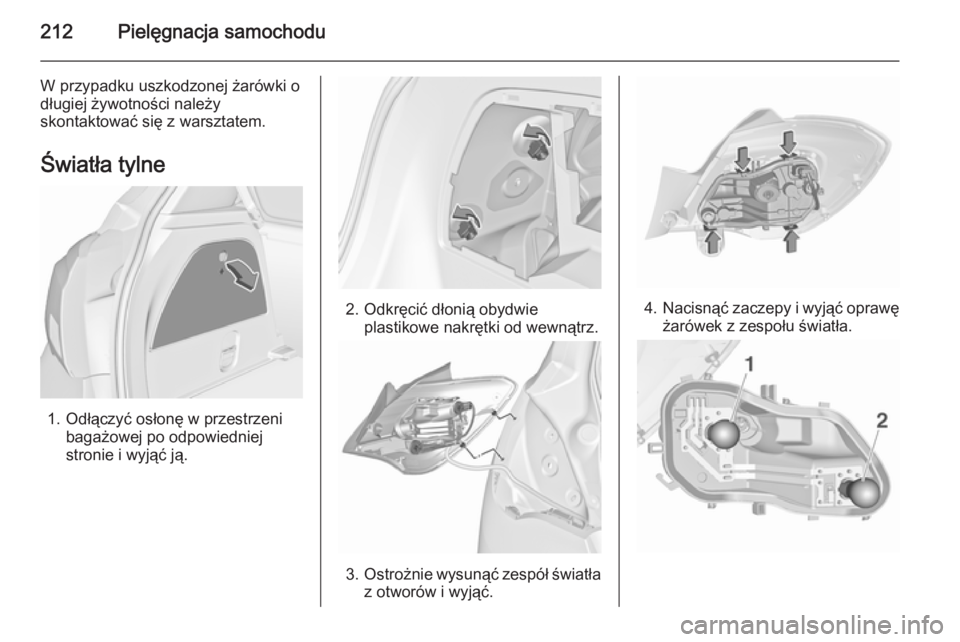

212Pielęgnacja samochodu
W przypadku uszkodzonej żarówki odługiej żywotności należy
skontaktować się z warsztatem.
Światła tylne
1. Odłączyć osłonę w przestrzeni bagażowej po odpowiedniej
stronie i wyjąć ją.
2. Odkręcić dłonią obydwie plastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.

Pielęgnacja samochodu213
5. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo:
Światło tylne/światło
hamowania 1
Kierunkowskaz 2
6. Włożyć żarówkę do zespołu świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikowe nakrętki od strony
przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne – w lewym zespole świateł w tylnejklapie.
Opis wymiany żarówek jest taki sam
dla obu świateł.
1. Odkręcić wkręt w tylnej klapie.
2. Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.

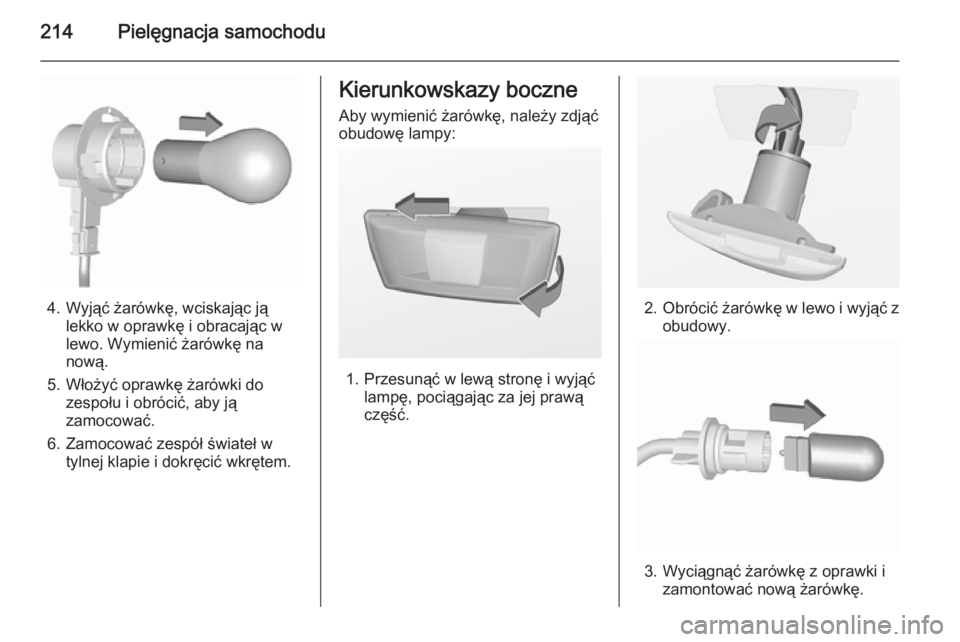

214Pielęgnacja samochodu
4. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby jązamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

Pielęgnacja samochodu215
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko
zamontowane światło
hamowania
Wymianę świateł LED przeprowadzić
w warsztacie.

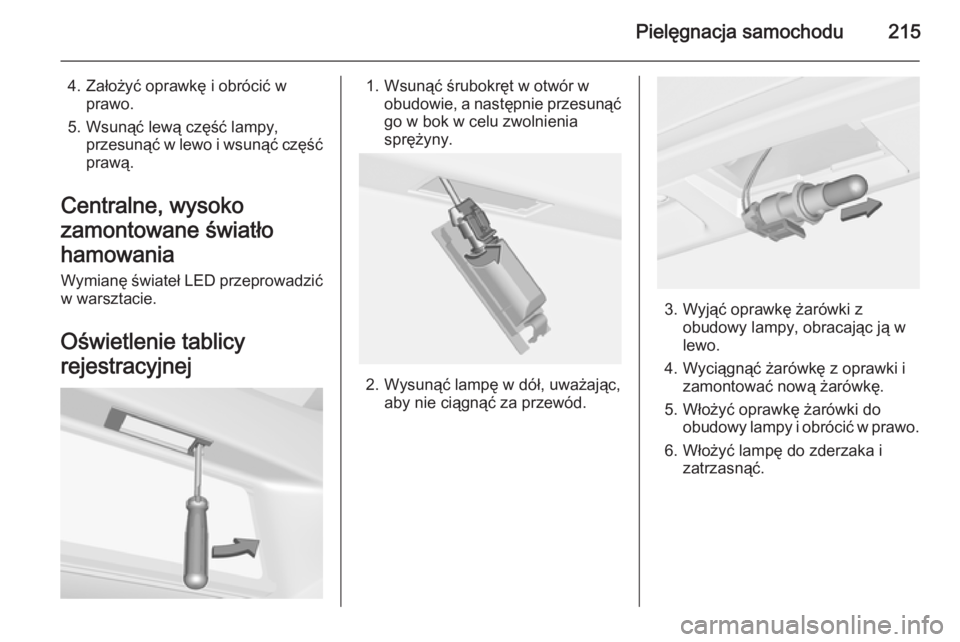

Oświetlenie tablicy
rejestracyjnej1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.

216Pielęgnacja samochoduOświetlenie wnętrzaOświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w wersji z kierownicą po lewej stronie za przełącznikiem świateł, aw wersji z kierownicą po prawejstronie za schowkiem w descerozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

Pielęgnacja samochodu217
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

218Pielęgnacja samochodu
NrObwód1Moduł złącza przyczepy2Przełącznik lusterka zewnętrz‐
nego3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia5Układ ABS6Lewe światło do jazdy dziennej7–8Moduł sterujący skrzyni biegów9Moduł sterujący nadwozia10Poziomowanie reflektorów/
TPMS/moduł złącza przyczepy11Wycieraczka tylna12Usuwanie zaparowania szyb13Prawe światło do jazdy dziennej14Usuwanie zaparowania lusterek15–16Moduł sterujący zawieszenia/
