OPEL CORSA 2015.5 Instruktionsbok

Bilvård189

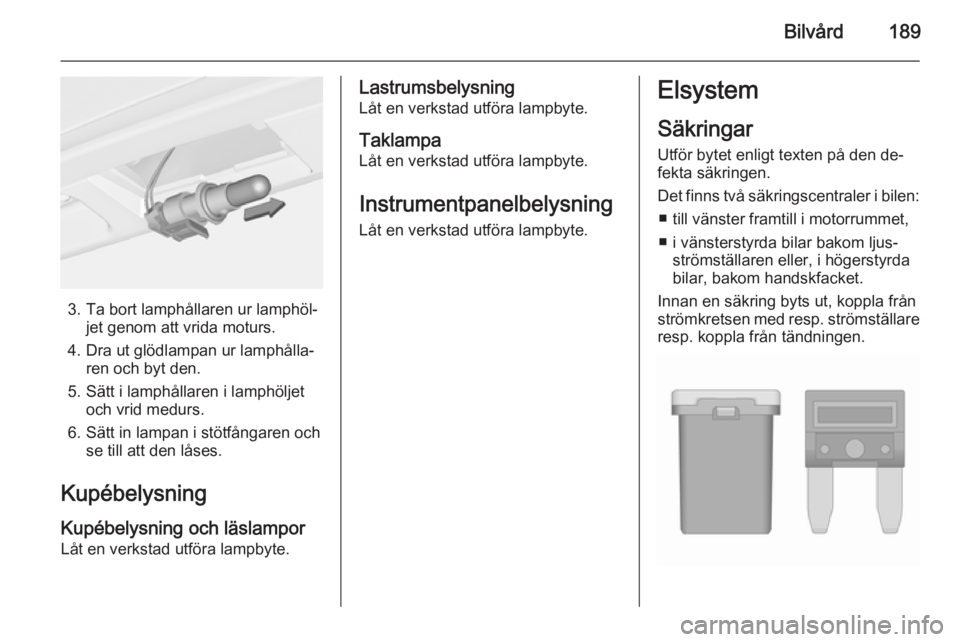

3. Ta bort lamphållaren ur lamphöl‐jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
Lastrumsbelysning
Låt en verkstad utföra lampbyte.
Taklampa
Låt en verkstad utföra lampbyte.
InstrumentpanelbelysningLåt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ■ till vänster framtill i motorrummet,
■ i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i högerstyrda
bilar, bakom handskfacket.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.

190Bilvård

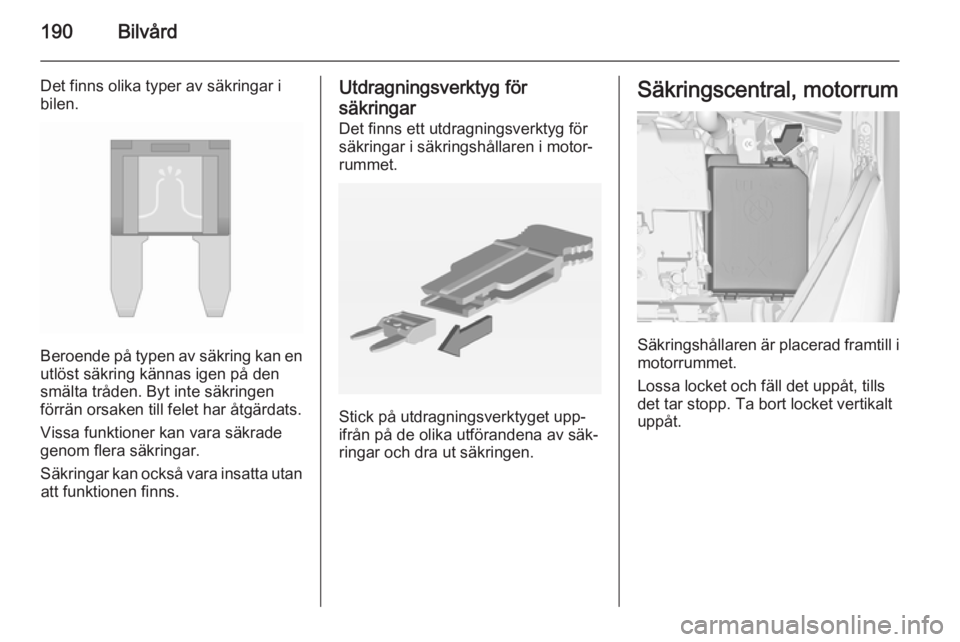

Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån på de olika utförandena av säk‐
ringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

Bilvård191
NrStrömkrets1Gränssnittsmodul för släpvagn2Strömställare för ytterspegel3Batterisensor4Chassistyrenhet5ABS6Varselljus vänster7–8Växellådsstyrenhet9Karosstyrenhet10Strålkastarinställning/TPMS/
gränssnittsmodul för släpvagn11Bakre torkare12Avimning, fönster13Varselljus höger14Avimning, spegel15–16Chassistyrenhet/pumpsatsNrStrömkrets17Innerbackspegel18Motorstyrenhet19Bränslepump20–21Insprutningsspole22–23Insprutningssystem24Spolarsystem25Belysningssystem26Motorstyrenhet27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet31Vänster strålkastare32Höger strålkastare33Motorstyrenhet

192Bilvård

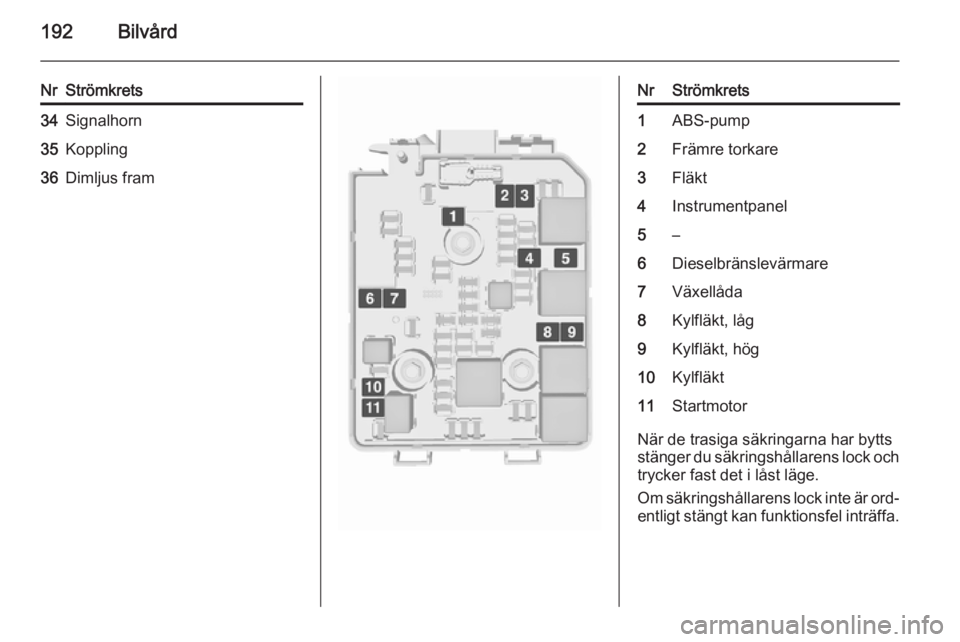

NrStrömkrets34Signalhorn35Koppling36Dimljus framNrStrömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5–6Dieselbränslevärmare7Växellåda8Kylfläkt, låg9Kylfläkt, hög10Kylfläkt11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.

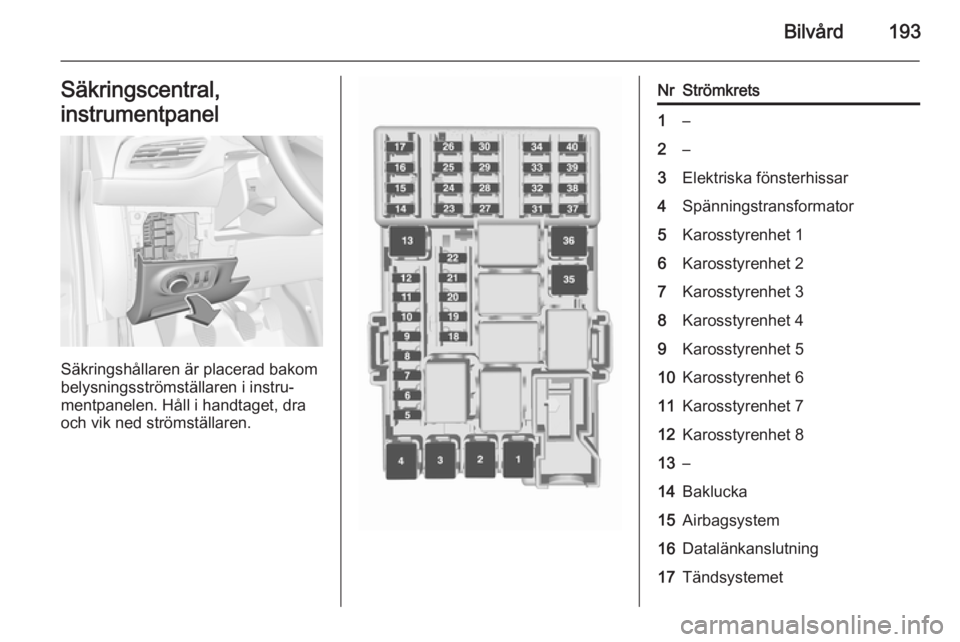

Bilvård193Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen. Håll i handtaget, draoch vik ned strömställaren.
NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17Tändsystemet

194Bilvård
NrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27Sätesvärme, förare28–29–30Instrumentpanel/Sätesvärme/
FlexDock31Signalhorn32Sätesvärme, passagerareNrStrömkrets33Rattvärme34–35Däckreparationssats36–37Bakre torkare38Cigarettändare39Elektriska fönsterhissar/
taklucka/display för automatisk
växellåda40–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen förvaras tillsammans med
bogseringsöglan och däck‐
reparationssatsen i lastrummet under golvbeläggningen.

Bilvård195

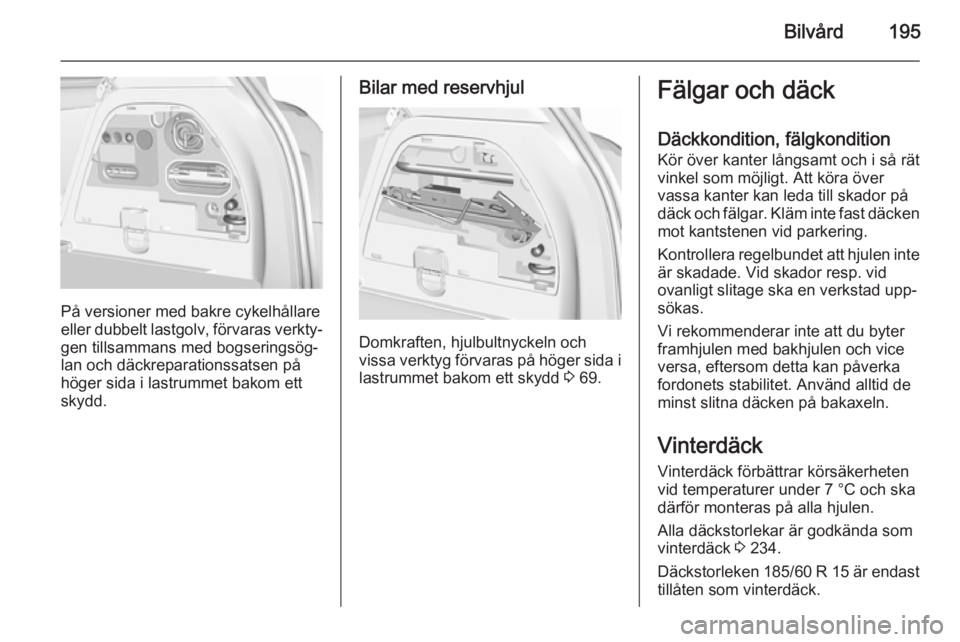

På versioner med bakre cykelhållare
eller dubbelt lastgolv, förvaras verkty‐ gen tillsammans med bogseringsög‐
lan och däckreparationssatsen på
höger sida i lastrummet bakom ett
skydd.
Bilar med reservhjul
Domkraften, hjulbultnyckeln och
vissa verktyg förvaras på höger sida i
lastrummet bakom ett skydd 3 69.
Fälgar och däck
Däckkondition, fälgkonditionKör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 234.
Däckstorleken 185/60 R 15 är endast tillåten som vinterdäck.

196Bilvård

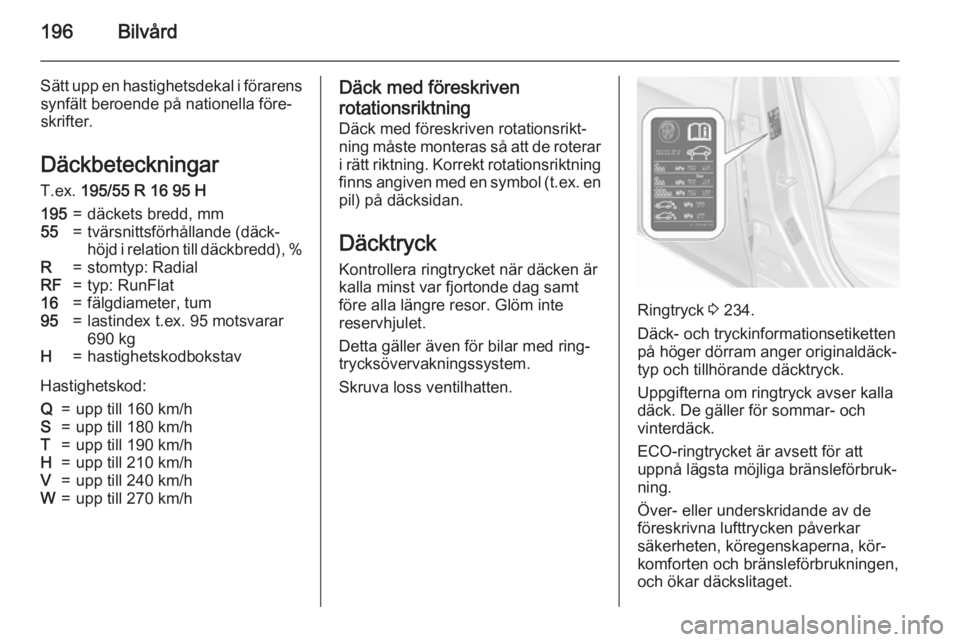

Sätt upp en hastighetsdekal i förarenssynfält beroende på nationella före‐
skrifter.
Däckbeteckningar
T.ex. 195/55 R 16 95 H195=däckets bredd, mm55=tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R=stomtyp: RadialRF=typ: RunFlat16=fälgdiameter, tum95=lastindex t.ex. 95 motsvarar
690 kgH=hastighetskodbokstav
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/hDäck med föreskriven
rotationsriktning Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med ring‐
trycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 234.
Däck- och tryckinformationsetiketten
på höger dörram anger originaldäck‐ typ och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.

Bilvård197
Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få kor‐
rekt däcktrycksvärde:
■ Identifiera motorns identifierings‐ kod. Motordata 3 227.
■ Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 234.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Tyre load (däckbelastning) i
förarinformationscentralen 3 92.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemet(TPMS) övervakar alla fyra däckens tryck en gång per minut när bilens
hastighet överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
Bilmenyn i förarinformations‐
centralen.
Menyn kan väljas genom att man
trycker på knapparna på blinkers‐
spaken.
Tryck på knappen MENU för att välja
Bilmenyn .

198Bilvård
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Basnivådisplay och mellannivådis‐
play:
Däcktrycket för varje däck visas på
dess egen sida.
Högnivådisplay:
Däcktrycken för alla däck visas på en
sida.
Systemstatus och tryckvarningar
visas med ett meddelande som indi‐
kerar motsvarande däck i DIC.
För lågt däcktryck indikeras av kon‐
trollampan w 3 90.
Om
w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 234.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När du har fyllt på luft i däcket kan du
behöva köra en bit innan däcktryck‐ svärdena uppdateras i DIC. Innan det
sker kan w tändas.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 99.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
