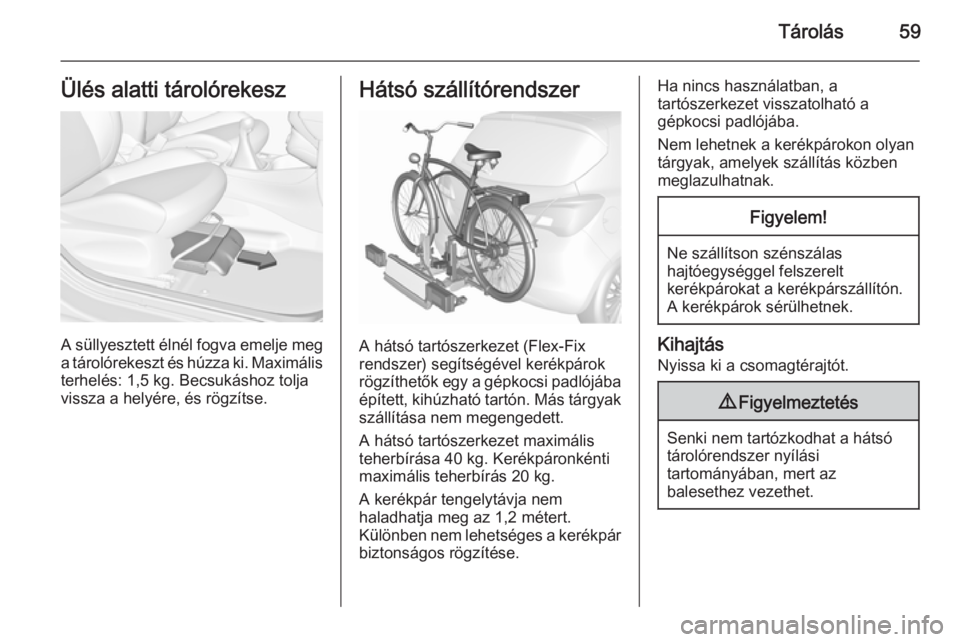

Tárolás59Ülés alatti tárolórekesz
A süllyesztett élnél fogva emelje mega tárolórekeszt és húzza ki. Maximális
terhelés: 1,5 kg. Becsukáshoz tolja
vissza a helyére, és rögzítse.
Hátsó szállítórendszer
A hátsó tartószerkezet (Flex-Fix
rendszer) segítségével kerékpárok
rögzíthetők egy a gépkocsi padlójába
épített, kihúzható tartón. Más tárgyak szállítása nem megengedett.
A hátsó tartószerkezet maximális
teherbírása 40 kg. Kerékpáronkénti
maximális teherbírás 20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,2 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezet visszatolható a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ne szállítson szénszálas
hajtóegységgel felszerelt
kerékpárokat a kerékpárszállítón.
A kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.

60Tárolás

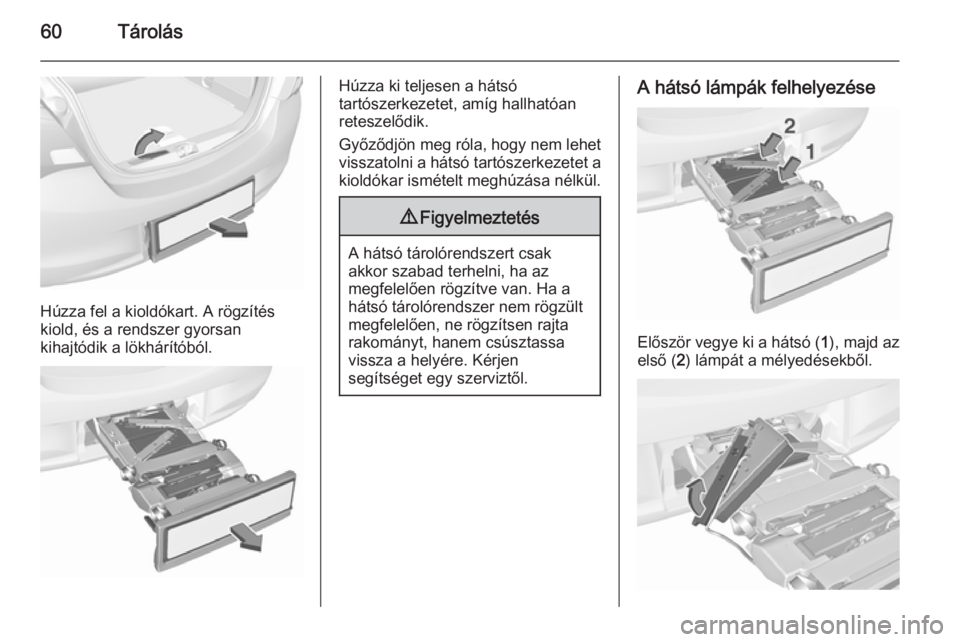

Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
tartószerkezetet, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
A hátsó lámpák felhelyezése
Először vegye ki a hátsó ( 1), majd az
első ( 2) lámpát a mélyedésekből.

Tárolás61

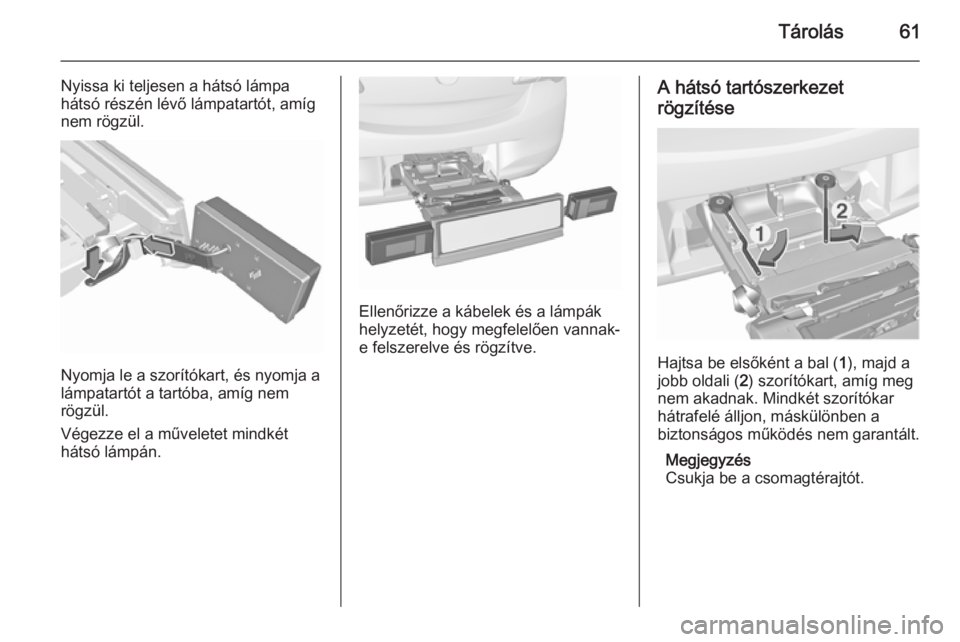

Nyissa ki teljesen a hátsó lámpa
hátsó részén lévő lámpatartót, amíg
nem rögzül.
Nyomja le a szorítókart, és nyomja a
lámpatartót a tartóba, amíg nem rögzül.
Végezze el a műveletet mindkét
hátsó lámpán.
Ellenőrizze a kábelek és a lámpák
helyzetét, hogy megfelelően vannak- e felszerelve és rögzítve.
A hátsó tartószerkezet
rögzítése
Hajtsa be elsőként a bal ( 1), majd a
jobb oldali ( 2) szorítókart, amíg meg
nem akadnak. Mindkét szorítókar
hátrafelé álljon, máskülönben a
biztonságos működés nem garantált.
Megjegyzés
Csukja be a csomagtérajtót.

62Tárolás

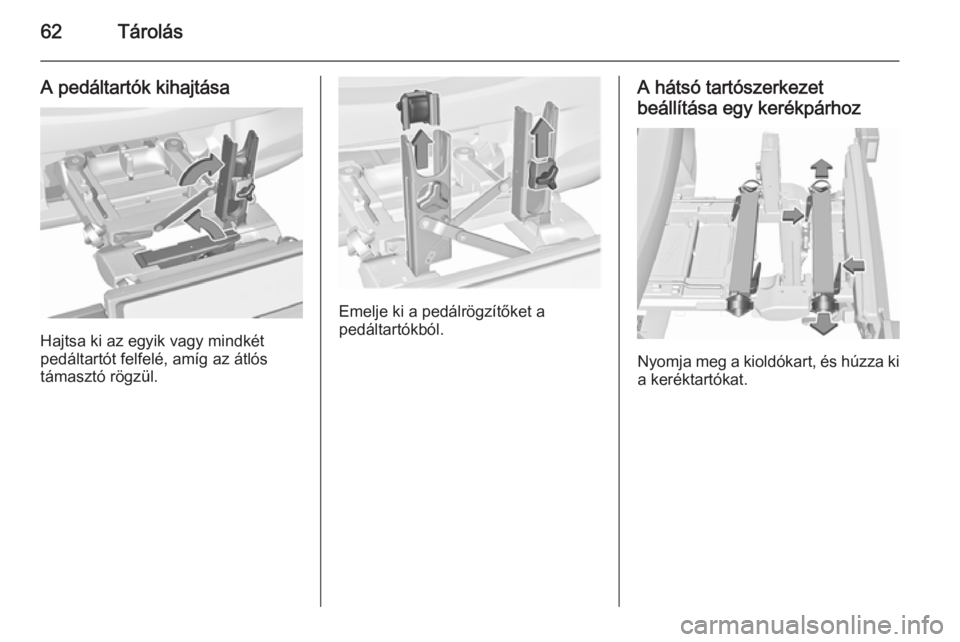

A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó tartószerkezet
beállítása egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki a keréktartókat.

Tárolás63
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez
Megjegyzés
A pedál hajtókarjának maximális
szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.
Kerékpár rögzítése a hátsó
tartószerkezethez
A pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet ( 5.
helyzet).

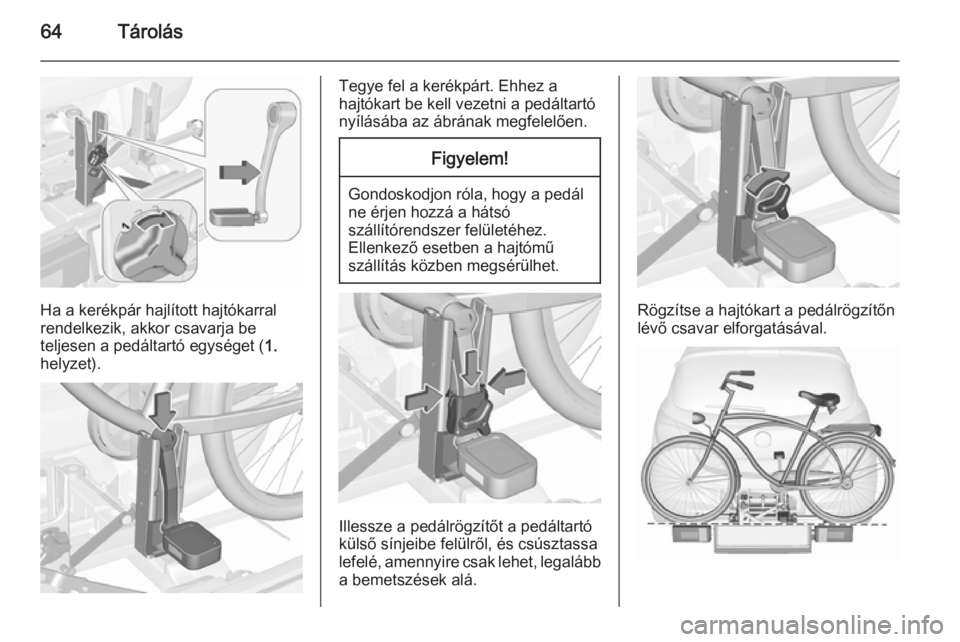

64Tárolás
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet ( 1.
helyzet).
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó
nyílásába az ábrának megfelelően.Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.
Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.
Rögzítse a hajtókart a pedálrögzítőnlévő csavar elforgatásával.

Tárolás65

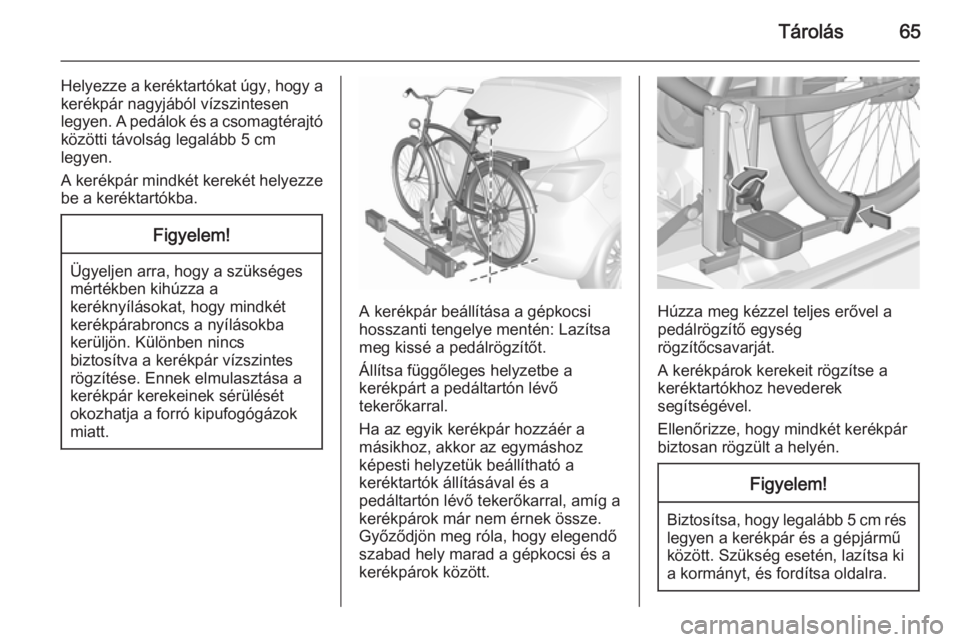

Helyezze a keréktartókat úgy, hogy a
kerékpár nagyjából vízszintesen
legyen. A pedálok és a csomagtérajtó közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze be a keréktartókba.Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét
kerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok miatt.
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Győződjön meg róla, hogy elegendő
szabad hely marad a gépkocsi és a
kerékpárok között.Húzza meg kézzel teljes erővel a pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.

66Tárolás

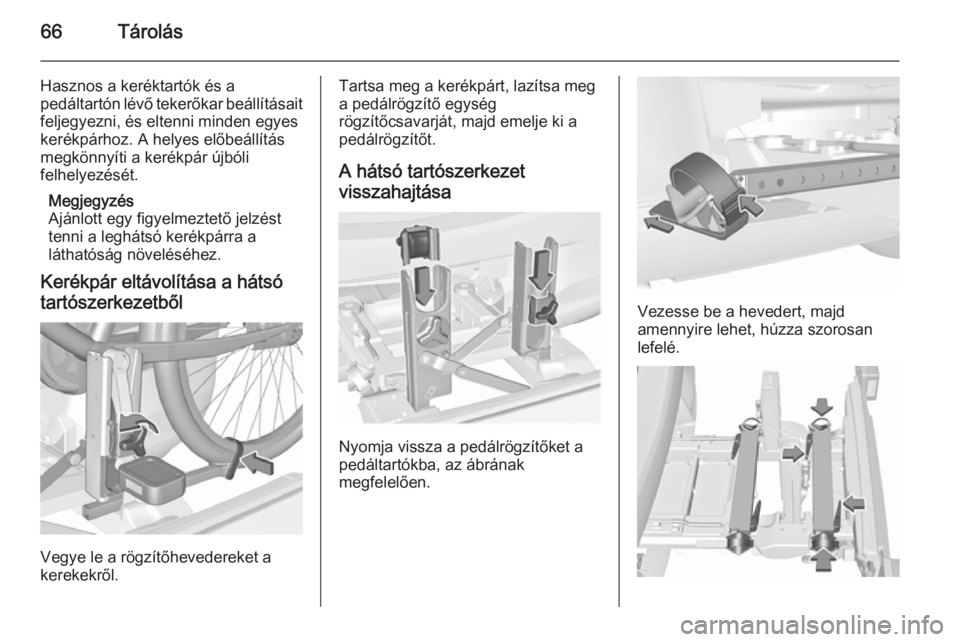

Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
Megjegyzés
Ajánlott egy figyelmeztető jelzést tenni a leghátsó kerékpárra a
láthatóság növeléséhez.
Kerékpár eltávolítása a hátsó tartószerkezetből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.
A hátsó tartószerkezet
visszahajtása
Nyomja vissza a pedálrögzítőket a
pedáltartókba, az ábrának
megfelelően.
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan lefelé.

Tárolás67

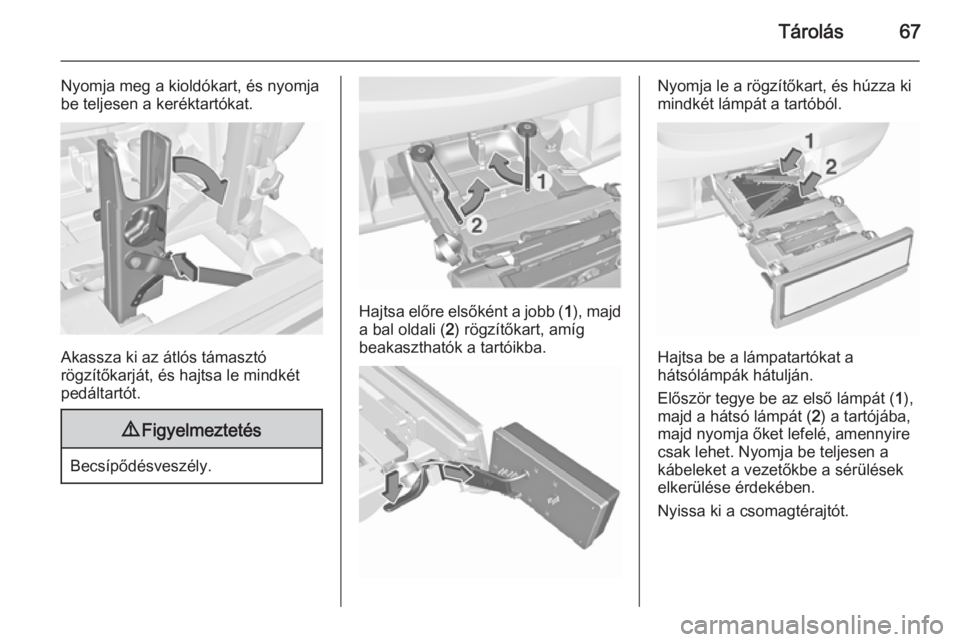

Nyomja meg a kioldókart, és nyomja
be teljesen a keréktartókat.
Akassza ki az átlós támasztó
rögzítőkarját, és hajtsa le mindkét
pedáltartót.
9 Figyelmeztetés
Becsípődésveszély.
Hajtsa előre elsőként a jobb ( 1), majd
a bal oldali ( 2) rögzítőkart, amíg
beakaszthatók a tartóikba.
Nyomja le a rögzítőkart, és húzza ki
mindkét lámpát a tartóból.
Hajtsa be a lámpatartókat a
hátsólámpák hátulján.
Először tegye be az első lámpát ( 1),
majd a hátsó lámpát ( 2) a tartójába,
majd nyomja őket lefelé, amennyire
csak lehet. Nyomja be teljesen a
kábeleket a vezetőkbe a sérülések
elkerülése érdekében.
Nyissa ki a csomagtérajtót.

68Tárolás

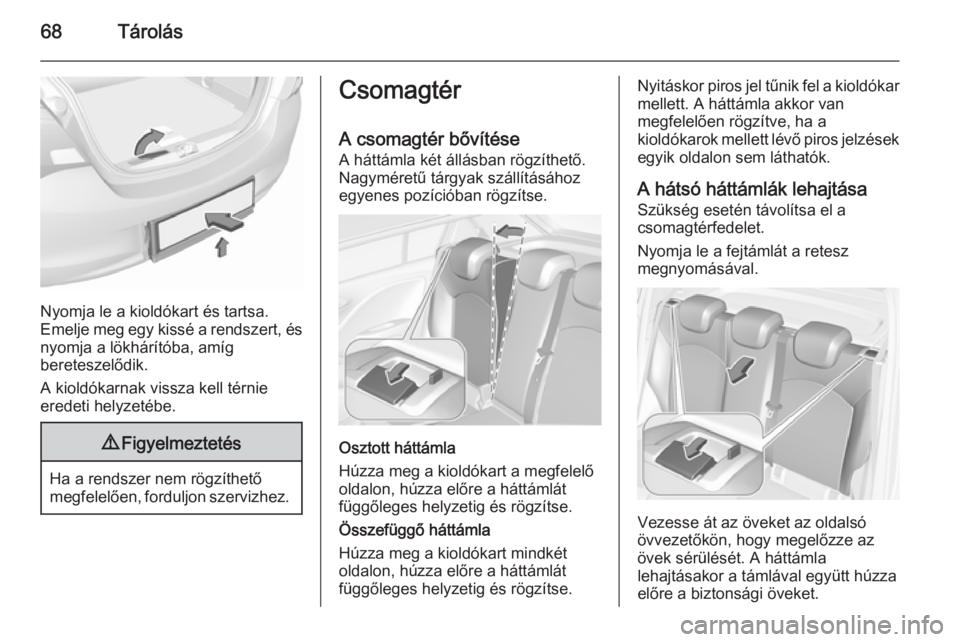

Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amíg
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.
Csomagtér
A csomagtér bővítése A háttámla két állásban rögzíthető.
Nagyméretű tárgyak szállításához
egyenes pozícióban rögzítse.
Osztott háttámla
Húzza meg a kioldókart a megfelelő
oldalon, húzza előre a háttámlát
függőleges helyzetig és rögzítse.
Összefüggő háttámla
Húzza meg a kioldókart mindkét
oldalon, húzza előre a háttámlát
függőleges helyzetig és rögzítse.
Nyitáskor piros jel tűnik fel a kioldókar
mellett. A háttámla akkor van
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
A hátsó háttámlák lehajtása
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja le a fejtámlát a retesz
megnyomásával.
Vezesse át az öveket az oldalsó
övvezetőkön, hogy megelőzze az
övek sérülését. A háttámla
lehajtásakor a támlával együtt húzza
előre a biztonsági öveket.
