OPEL CORSA 2015.5 Uputstvo za upotrebu (in Serbian)

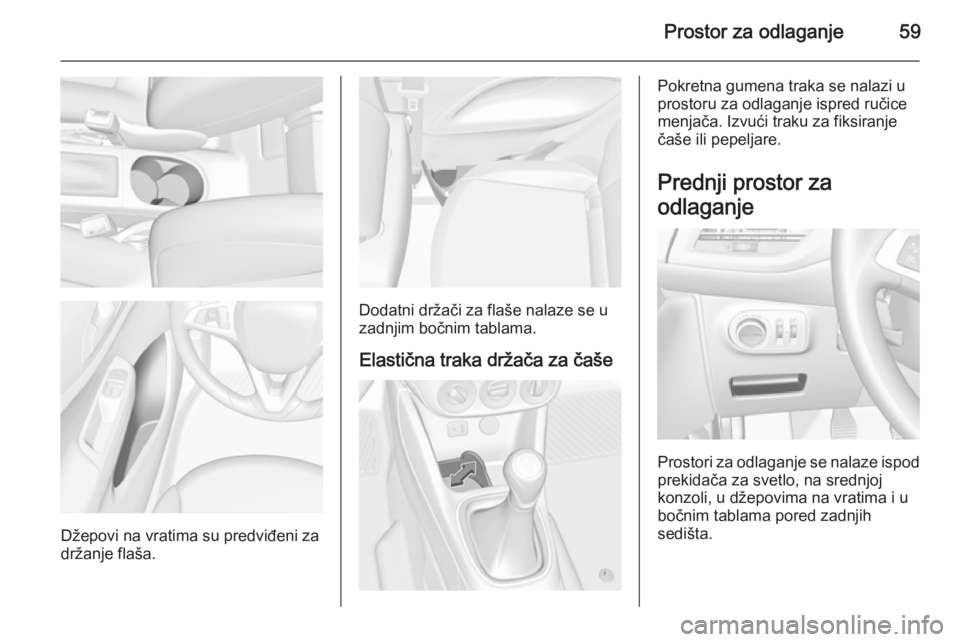

Prostor za odlaganje59
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za flaše nalaze se u
zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za
odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli, u džepovima na vratima i u
bočnim tablama pored zadnjih
sedišta.

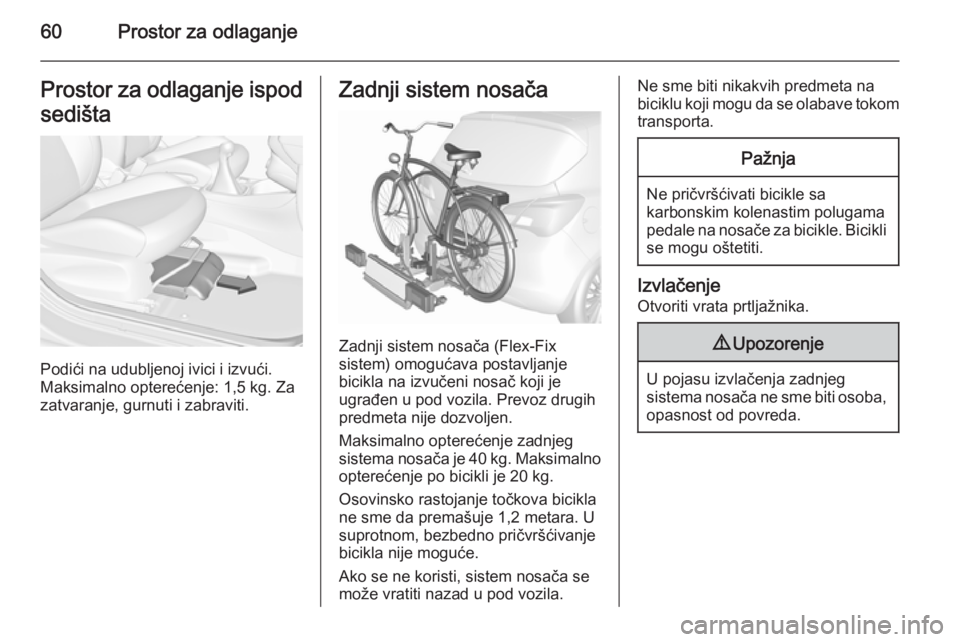

60Prostor za odlaganjeProstor za odlaganje ispod
sedišta
Podići na udubljenoj ivici i izvući.
Maksimalno opterećenje: 1,5 kg. Za
zatvaranje, gurnuti i zabraviti.
Zadnji sistem nosača
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Prevoz drugih
predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno opterećenje po bicikli je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,2 metara. U suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
može vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

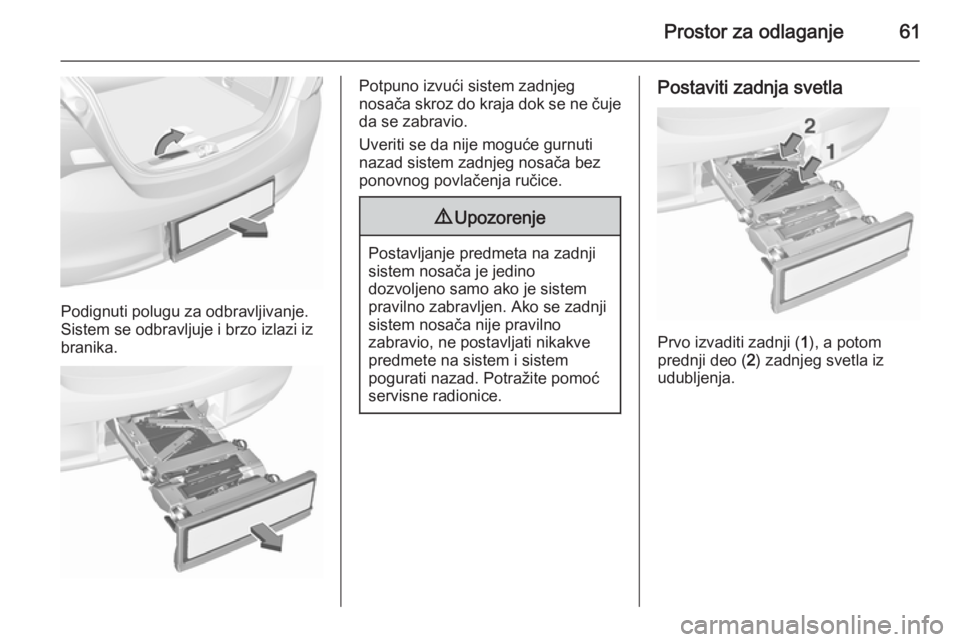

Prostor za odlaganje61
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.

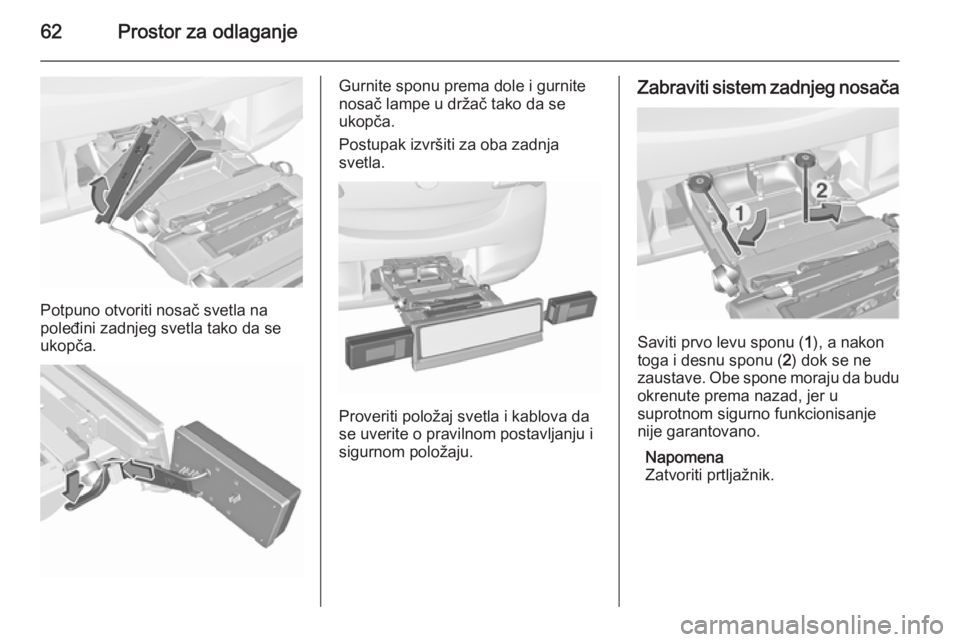

62Prostor za odlaganje
Potpuno otvoriti nosač svetla na
poleđini zadnjeg svetla tako da se ukopča.
Gurnite sponu prema dole i gurnite
nosač lampe u držač tako da se
ukopča.
Postupak izvršiti za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
se uverite o pravilnom postavljanju i
sigurnom položaju.
Zabraviti sistem zadnjeg nosača
Saviti prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave. Obe spone moraju da budu okrenute prema nazad, jer u
suprotnom sigurno funkcionisanje
nije garantovano.
Napomena
Zatvoriti prtljažnik.

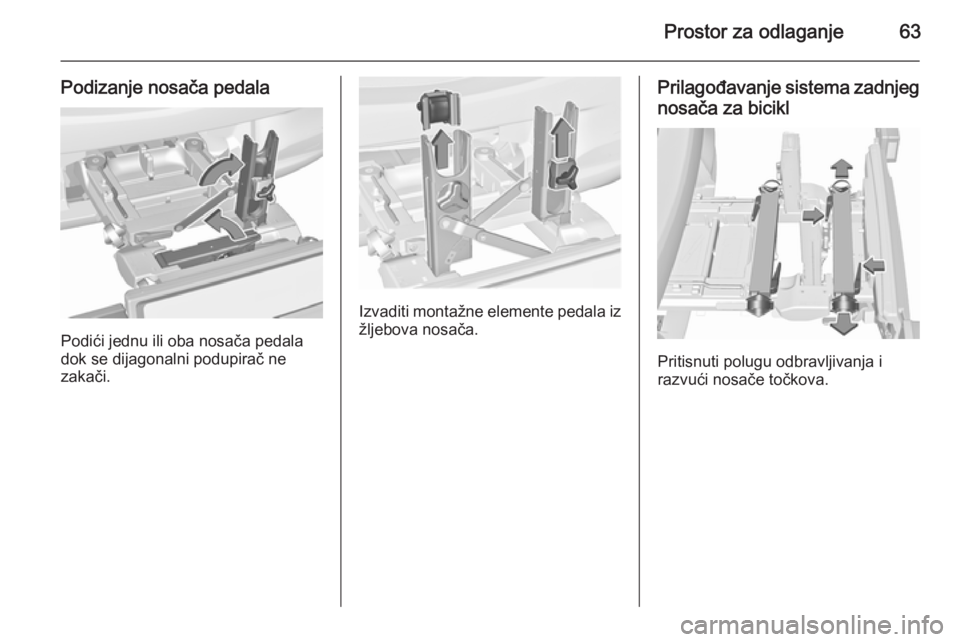

Prostor za odlaganje63
Podizanje nosača pedala
Podići jednu ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.
Izvaditi montažne elemente pedala iz
žljebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl
Pritisnuti polugu odbravljivanja i
razvući nosače točkova.

64Prostor za odlaganje

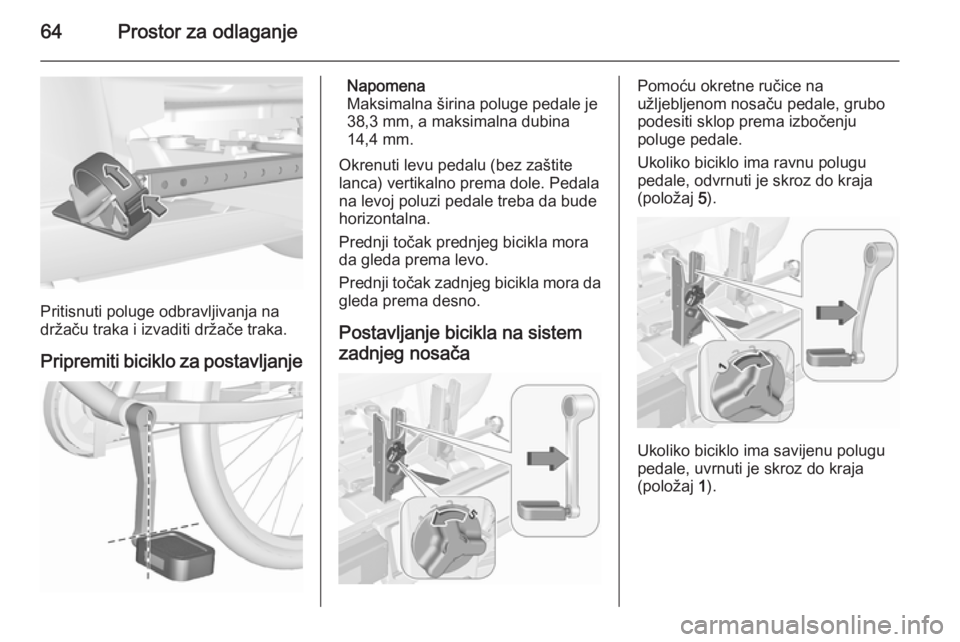

Pritisnuti poluge odbravljivanja na
držaču traka i izvaditi držače traka.
Pripremiti biciklo za postavljanje
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.
Postavljanje bicikla na sistem zadnjeg nosačaPomoću okretne ručice na
užljebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko biciklo ima ravnu polugu
pedale, odvrnuti je skroz do kraja
(položaj 5).
Ukoliko biciklo ima savijenu polugu
pedale, uvrnuti je skroz do kraja
(položaj 1).

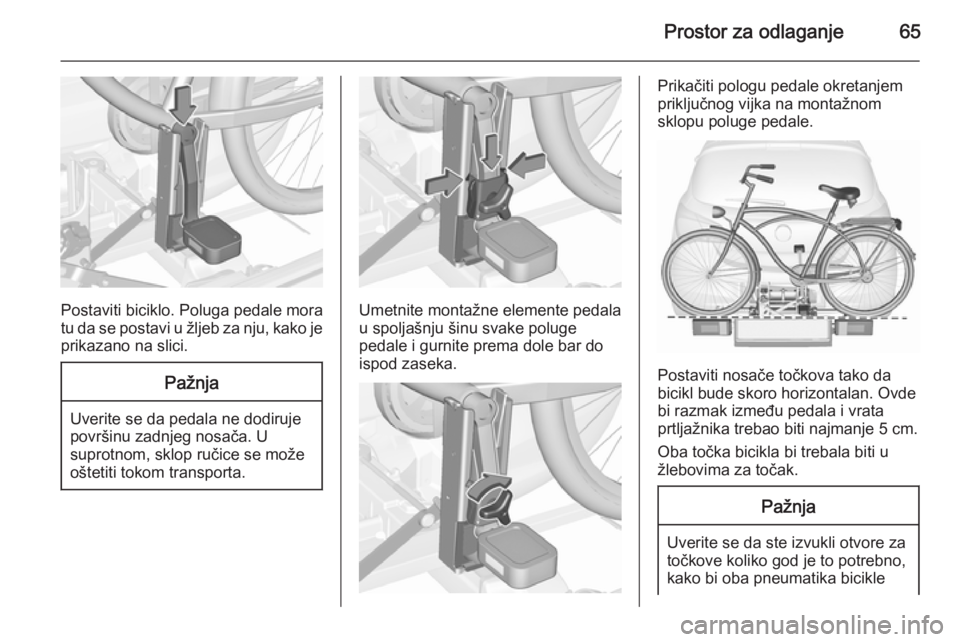

Prostor za odlaganje65
Postaviti biciklo. Poluga pedale mora
tu da se postavi u žljeb za nju, kako je
prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do
ispod zaseka.
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Postaviti nosače točkova tako da
bicikl bude skoro horizontalan. Ovde
bi razmak između pedala i vrata
prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle

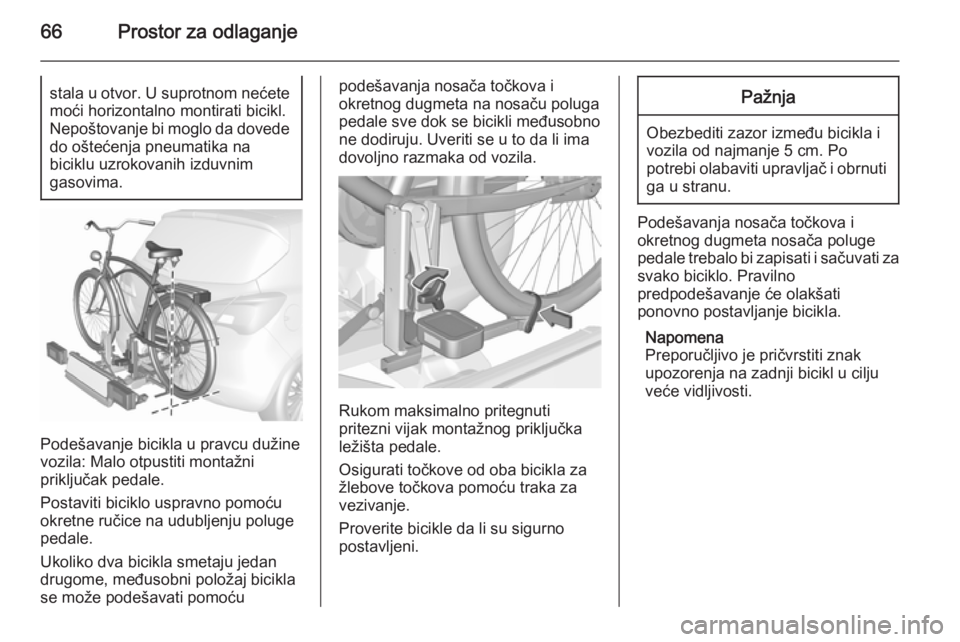

66Prostor za odlaganjestala u otvor. U suprotnom nećetemoći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti biciklo uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga
pedale sve dok se bicikli međusobno
ne dodiruju. Uveriti se u to da li ima
dovoljno razmaka od vozila.
Rukom maksimalno pritegnuti
pritezni vijak montažnog priključka
ležišta pedale.
Osigurati točkove od oba bicikla za žlebove točkova pomoću traka za
vezivanje.
Proverite bicikle da li su sigurno
postavljeni.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svako biciklo. Pravilno
predpodešavanje će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je pričvrstiti znak upozorenja na zadnji bicikl u cilju
veće vidljivosti.

Prostor za odlaganje67

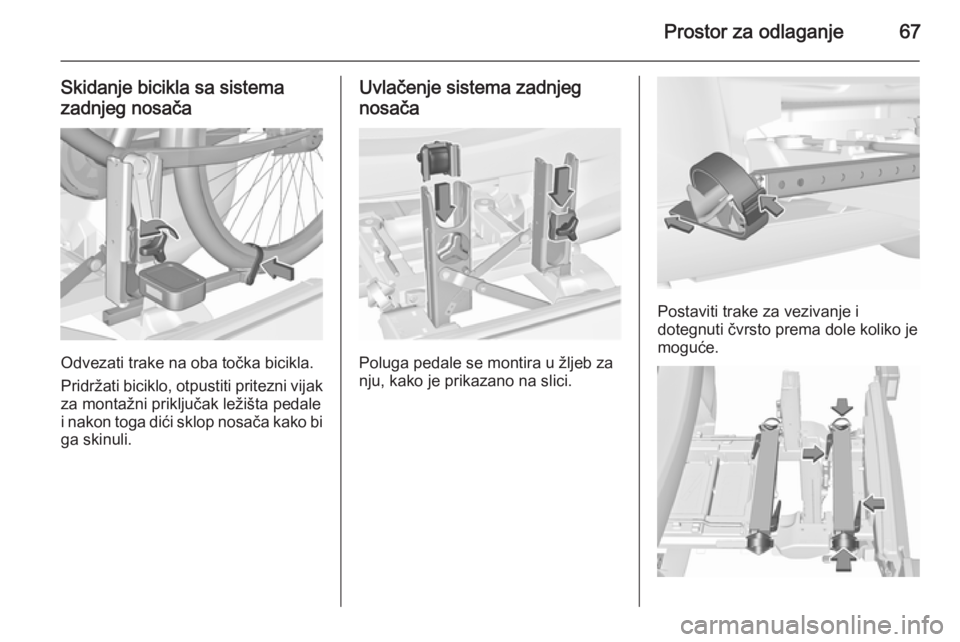

Skidanje bicikla sa sistemazadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati biciklo, otpustiti pritezni vijak za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.
Uvlačenje sistema zadnjeg
nosača
Poluga pedale se montira u žljeb za
nju, kako je prikazano na slici.
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je moguće.

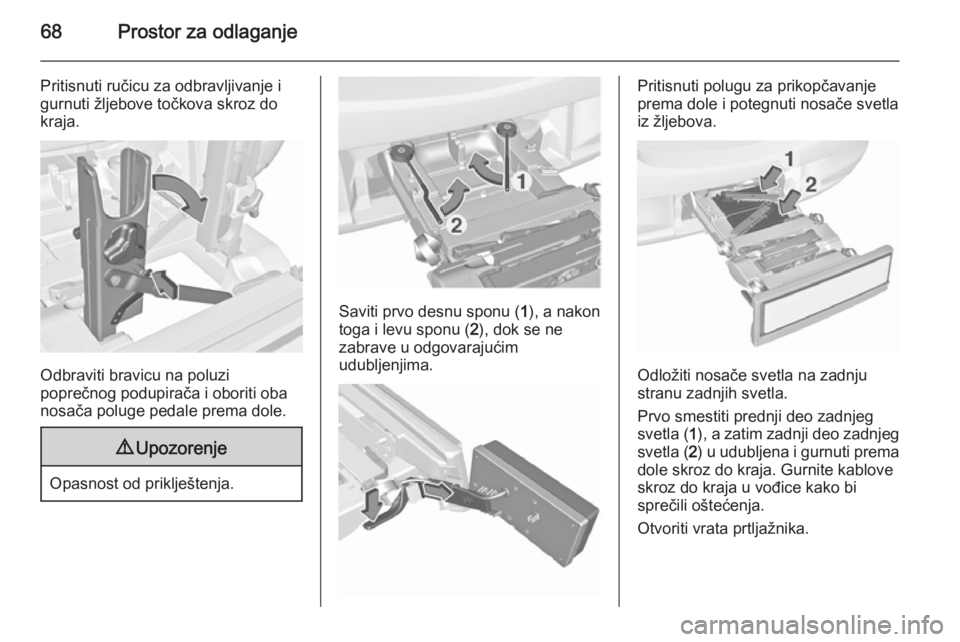

68Prostor za odlaganje
Pritisnuti ručicu za odbravljivanje i
gurnuti žljebove točkova skroz do
kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Saviti prvo desnu sponu ( 1), a nakon
toga i levu sponu ( 2), dok se ne
zabrave u odgovarajućim
udubljenjima.
Pritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žljebova.
Odložiti nosače svetla na zadnju
stranu zadnjih svetla.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti prema
dole skroz do kraja. Gurnite kablove skroz do kraja u vođice kako bi
sprečili oštećenja.
Otvoriti vrata prtljažnika.
