OPEL CORSA 2015.5 Посібник з експлуатації (in Ukrainian)

Сидіння, підголовники59
Категорія розміру ISOFIX і влаштування сидінняA - ISO/F3=дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кгB - ISO/F2=дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії від 9 до 18 кгB1 - ISO/F2X=дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії від 9 до 18 кгC - ISO/R3=дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кгD - ISO/R2=дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кгE - ISO/R1=дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей молодшого віку у ваговій категорії до 13 кг

60Сидіння, підголовникиСистеми безпеки для
дітей ISOFIX
Установіть схвалені для
автомобіля ISOFIX дитячі
автокрісла ISOFIX на монтажні
кронштейни. Місця для
встановлення дитячих автокрісел ISOFIX позначено в таблиці
абревіатурою IL.
Автомобіль устатковано
напрямними у спинках, які
допомагають установлювати
дитяче автокрісло.Дитячі автокрісла ISOFIX на
задніх сидіннях
Кронштейни кріплення ISOFIX на
задніх сидіннях можна впізнати за
логотипом ISOFIX на спинці
сидіння.
Перед установленням дитячого автокрісла відкрийте накладки
напрямних. Знявши дитяче
автокрісло, закрийте накладки
напрямних.
Дитячі автокрісла системи
ISOFIX на передньому
пасажирському сидінні
Установіть дитяче автокрісло по
центру сидіння, а потім штовхніть
його назад. Перевірте, чи
закріплено дитяче автокрісло
належним чином.
Отвори кріплення
Top-tether Установивши систему ISOFIX,
закріпіть ремінь Top-tether в
отворах для кріплення Top-tether.

Сидіння, підголовники61
Місця для встановлення дитячих
автокрісел ISOFIX універсальної
категорії позначено в таблиці
абревіатурою IUF.
Отвори кріплення верхнього
ремінця Top-tether на задніх сидіннях
Автомобіль має дві анкерні петлі на задній частині задніх сидінь.
Отвори для кріплення Top-tether
позначені символом : для
дитячого сидіння.Отвори кріплення верхнього
ремінця Top-tether на передньому пасажирськомусидінні
Додаткова точка кріплення
розміщується на напрямній рейці
пасажирського сидіння в задній
ніші для ніг.

62ЗберіганняЗберіганняВідділення для зберігання ......... 62
Багажне відділення ....................74
Система багажника для даху ....79
Інформація про завантаження ..80Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Бардачок
Потягніть за важіль, щоб відкрити
кришку бардачка.
У бардачку містяться монетниця та
перехідник ключа для колісних
болтів.
Під час їзди бардачок повинен бути зачиненим.

Зберігання63Підстаканники
Тримачі склянок розташовані на
передній панелі.
Кишені на дверцятах призначені
для зберігання пляшок.
Додаткові тримачі пляшок
розташовані на задніх бокових
панелях.
Гнучкий ремінець
підстаканника
У відділенні для зберігання перед
важелем селектора є пересувна
гумова стрічка. Витягніть ремінець,
щоб закріпити чашку чи
попільничку.

64ЗберіганняВідділення для
зберігання в передній
частині салону
Відділення для речей розташовані
під вимикачем світла, на
центральній консолі, у кишенях дверцят, а також на бокових
панелях біля задніх сидінь.
Відділення для
зберігання під сидіннями
Підніміть відділення за
заглиблення та витягніть його
назовні. Максимальне
навантаження: 1,5 кг. Щоб закрити
відділення, проштовхніть його
всередину та зафіксуйте на місці.
Задня система кріплення
Задня система кріплення багажу
(система Flex-Fix) дозволяє
закріплювати велосипеди на
витяжному тримачі, інтегрованому
в підлогу автомобіля. Перевезення інших речей заборонено.
Максимальне навантаження на зовнішній задній багажник - 40 кг.
Максимальне навантаження на
зовнішній задній багажник - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,2 м.
Інакше велосипед не можна буде
надійно закріпити.

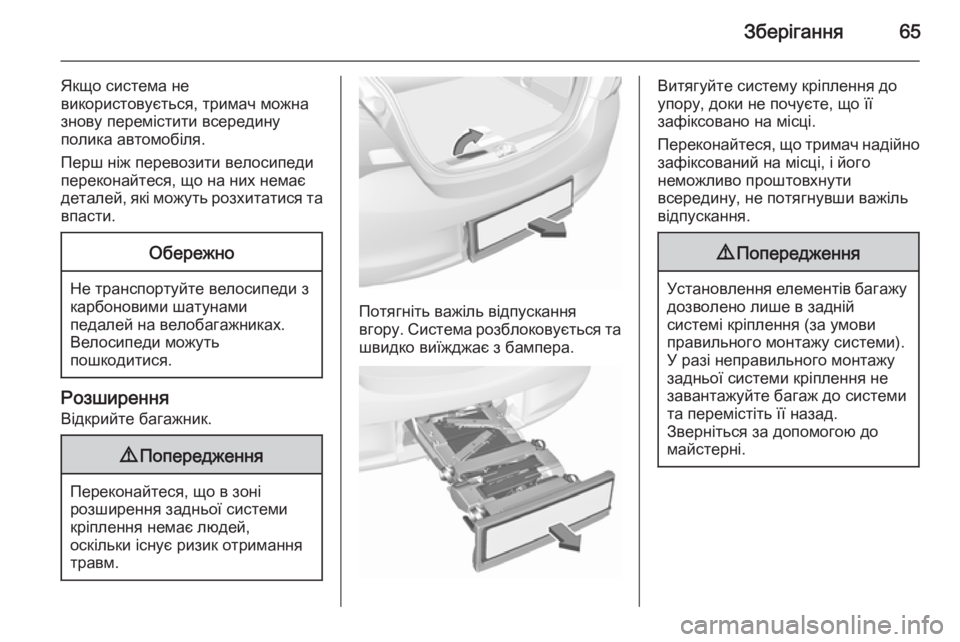

Зберігання65
Якщо система не
використовується, тримач можна
знову перемістити всередину
полика автомобіля.
Перш ніж перевозити велосипеди
переконайтеся, що на них немає
деталей, які можуть розхитатися та впасти.Обережно
Не транспортуйте велосипеди з
карбоновими шатунами
педалей на велобагажниках.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
розширення задньої системи
кріплення немає людей,
оскільки існує ризик отримання
травм.
Потягніть важіль відпускання
вгору. Система розблоковується та
швидко виїжджає з бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно
зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу
задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.

66Зберігання
Установлення задніхгабаритних ліхтарів
Спершу вийміть задню ( 1), а потім
передню ( 2) лампу ліхтаря із
заглиблень.
Відкривайте кронштейн лампи
позаду заднього ліхтаря повністю, доки він не зафіксується.
Натисніть на важіль хомута вниз та
втисніть кронштейн лампи у тримач до фіксації.
Виконуйте цю процедуру для обох
задніх габаритних ліхтарів.
Перевірте положення кабелю та
лампи, щоб переконатися в
правильному їх установленні та
надійному розташуванні.

Зберігання67
Блокування задньої системикріплення багажника
Спочатку поверніть лівий
затискний важіль ( 1), після чого
поверніть затискний важіль справа
( 2 ) до упору. Обидва затискні
важелі повинні бути направлені
назад, в іншому випадку безпечне
функціонування не гарантується.
Примітка
Закрийте багажник.
Розкладання виступів для
стрижнів педалей
Розкладіть один або обидва
виступи, направляючи їх угору,
доки діагональна опора не
зафіксується на місці.
Зніміть тримачі стрижнів педалей із виступів.

68Зберігання
Пристосування задньої
системи кріплення до
велосипеда
Натисніть важіль відпускання та
зніміть ніші для коліс.
Натисніть важіль відпускання на
стрічковому утримувачі та зніміть
утримувач.
Підготуйте велосипед до
кріплення
Примітка
Максимальна ширина,
передбачена для шатуна педалі,
становить 38,3 мм, максимальна
глибина - 14,4 мм.
Поверніть ліву педаль (без
зубчатого колеса для ціпка) униз і
зупиніть у вертикальному
положенні. Педаль на лівому
стрижні повинна перебувати в
горизонтальному положенні.
