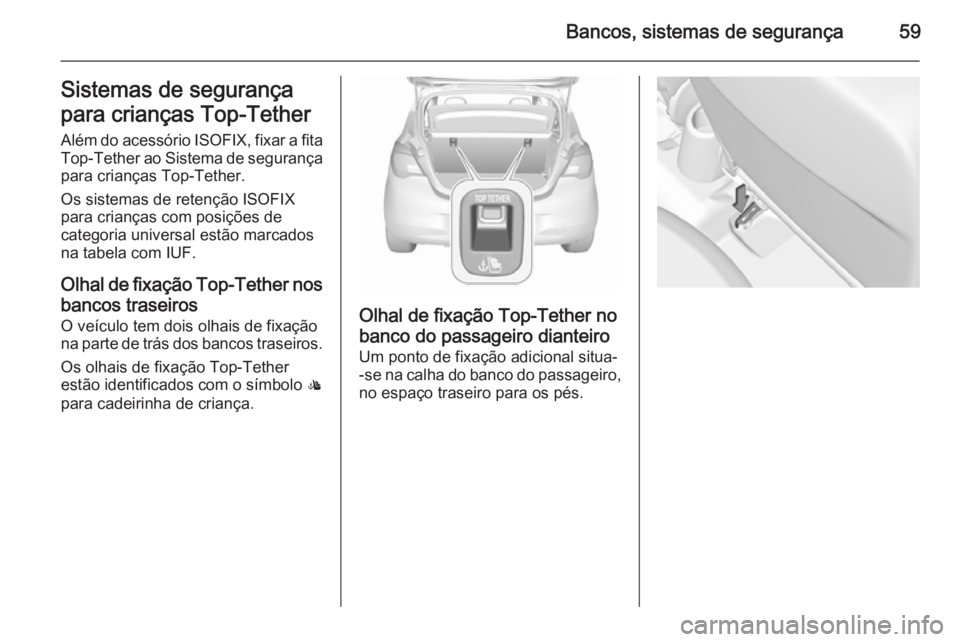

Bancos, sistemas de segurança59Sistemas de segurança
para crianças Top-Tether
Além do acessório ISOFIX, fixar a fita
Top-Tether ao Sistema de segurança
para crianças Top-Tether.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.
Olhal de fixação Top-Tether nos
bancos traseiros O veículo tem dois olhais de fixação
na parte de trás dos bancos traseiros.
Os olhais de fixação Top-Tether
estão identificados com o símbolo :
para cadeirinha de criança.
Olhal de fixação Top-Tether no
banco do passageiro dianteiro
Um ponto de fixação adicional situa-
-se na calha do banco do passageiro, no espaço traseiro para os pés.

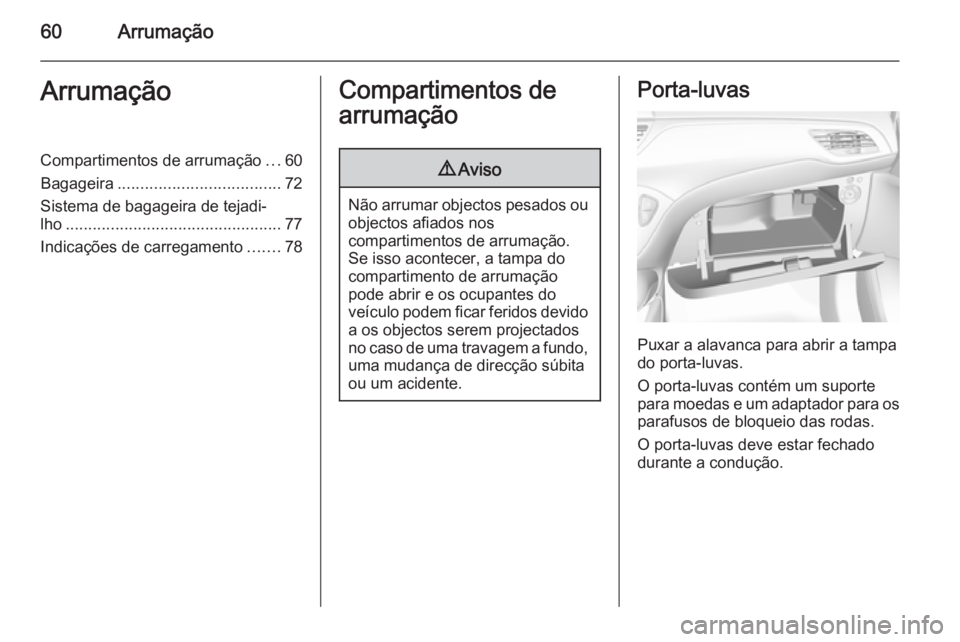

60ArrumaçãoArrumaçãoCompartimentos de arrumação...60
Bagageira .................................... 72
Sistema de bagageira de tejadi‐
lho ................................................ 77
Indicações de carregamento .......78Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
Puxar a alavanca para abrir a tampa
do porta-luvas.
O porta-luvas contém um suporte
para moedas e um adaptador para os parafusos de bloqueio das rodas.
O porta-luvas deve estar fechado
durante a condução.

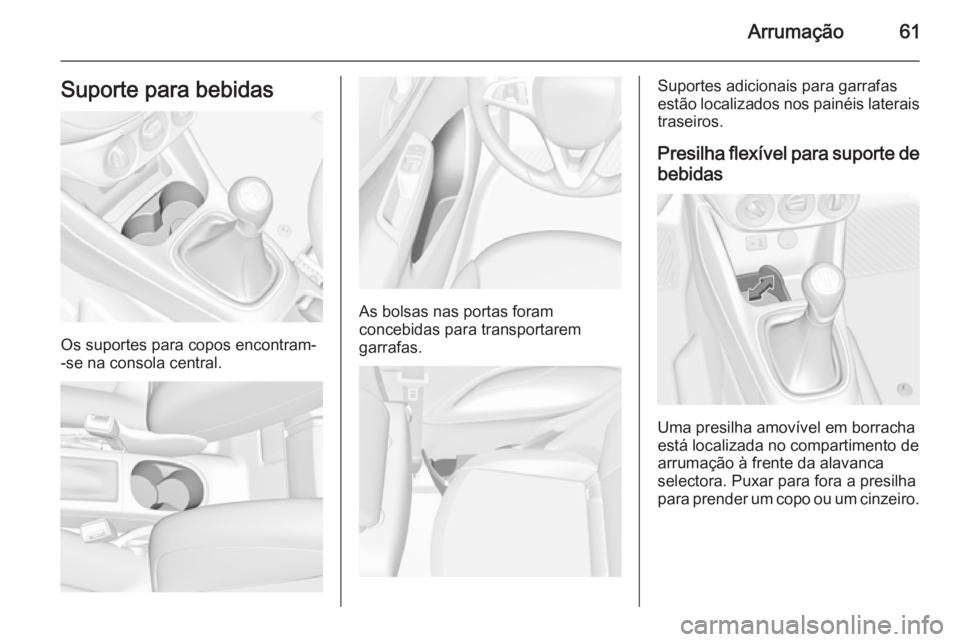

Arrumação61Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
As bolsas nas portas foram
concebidas para transportarem
garrafas.
Suportes adicionais para garrafas
estão localizados nos painéis laterais traseiros.
Presilha flexível para suporte de
bebidas
Uma presilha amovível em borracha
está localizada no compartimento de
arrumação à frente da alavanca
selectora. Puxar para fora a presilha
para prender um copo ou um cinzeiro.

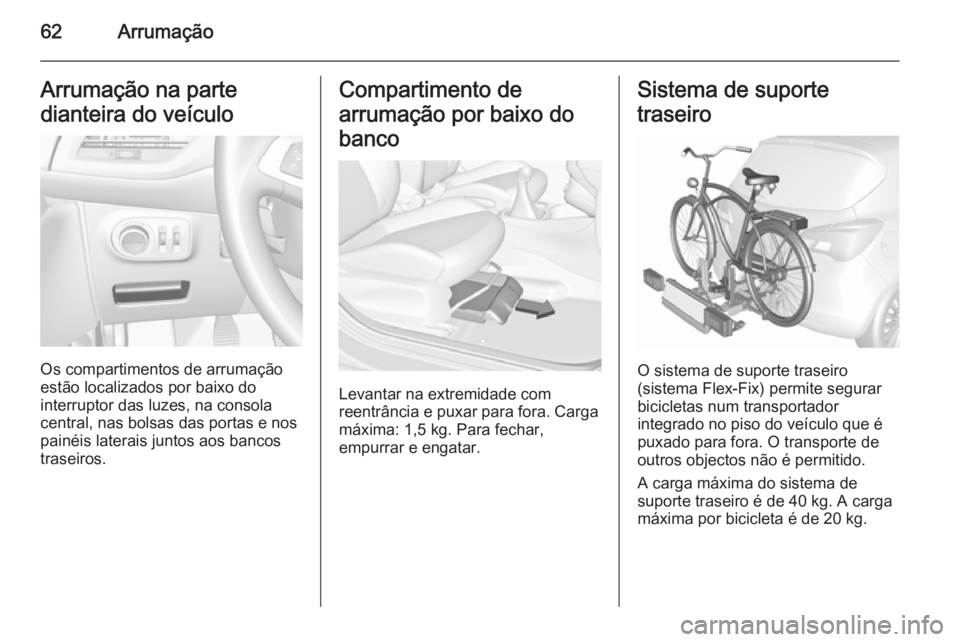

62ArrumaçãoArrumação na parte
dianteira do veículo
Os compartimentos de arrumação
estão localizados por baixo do
interruptor das luzes, na consola central, nas bolsas das portas e nospainéis laterais juntos aos bancos
traseiros.
Compartimento de
arrumação por baixo do
banco
Levantar na extremidade com
reentrância e puxar para fora. Carga
máxima: 1,5 kg. Para fechar,
empurrar e engatar.
Sistema de suporte
traseiro
O sistema de suporte traseiro
(sistema Flex-Fix) permite segurar
bicicletas num transportador
integrado no piso do veículo que é
puxado para fora. O transporte de outros objectos não é permitido.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga
máxima por bicicleta é de 20 kg.

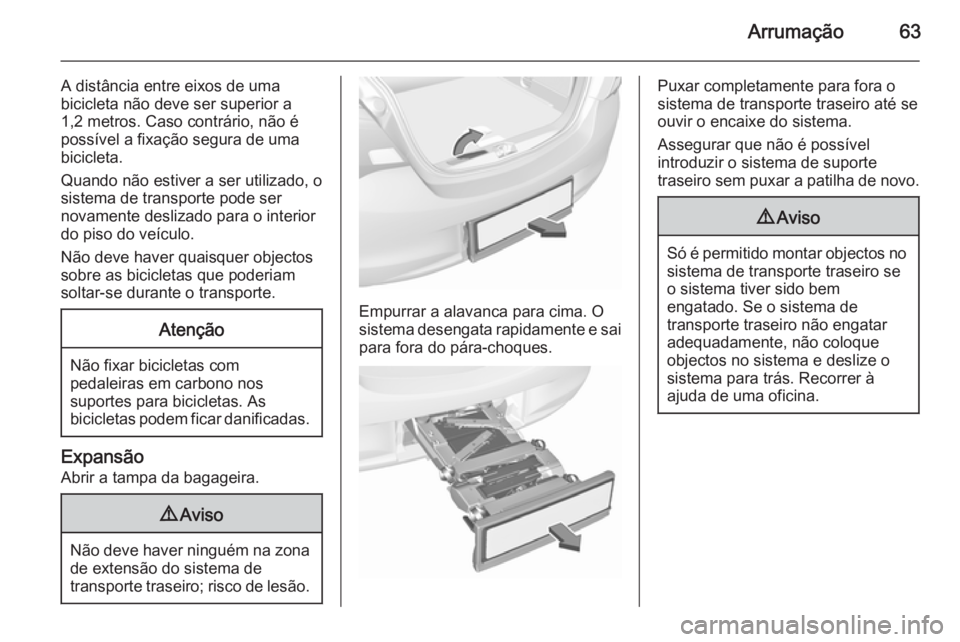

Arrumação63
A distância entre eixos de uma
bicicleta não deve ser superior a
1,2 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de transporte pode ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer objectos
sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas podem ficar danificadas.
Expansão
Abrir a tampa da bagageira.
9 Aviso
Não deve haver ninguém na zona
de extensão do sistema de
transporte traseiro; risco de lesão.
Empurrar a alavanca para cima. O
sistema desengata rapidamente e sai para fora do pára-choques.
Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.

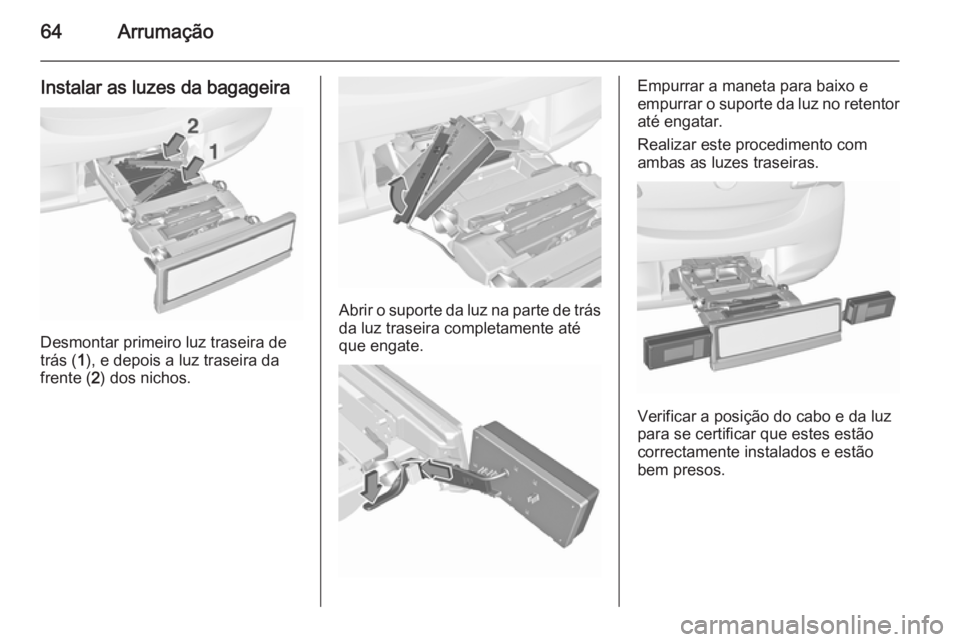

64Arrumação
Instalar as luzes da bagageira
Desmontar primeiro luz traseira de
trás ( 1), e depois a luz traseira da
frente ( 2) dos nichos.
Abrir o suporte da luz na parte de trás
da luz traseira completamente até
que engate.
Empurrar a maneta para baixo e
empurrar o suporte da luz no retentor até engatar.
Realizar este procedimento com
ambas as luzes traseiras.
Verificar a posição do cabo e da luz
para se certificar que estes estão correctamente instalados e estão
bem presos.

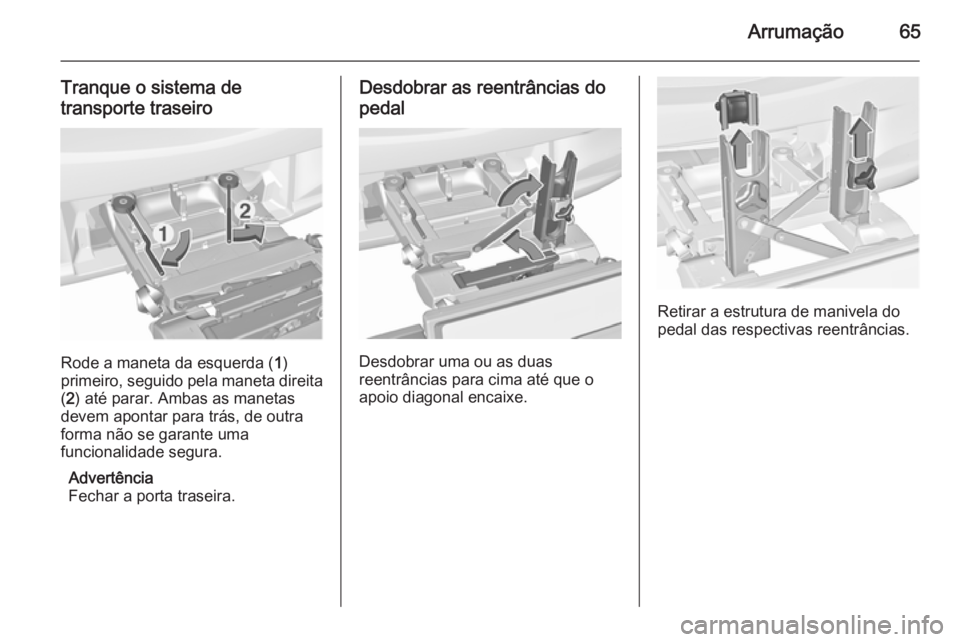

Arrumação65
Tranque o sistema detransporte traseiro
Rode a maneta da esquerda ( 1)
primeiro, seguido pela maneta direita ( 2 ) até parar. Ambas as manetas
devem apontar para trás, de outra
forma não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.

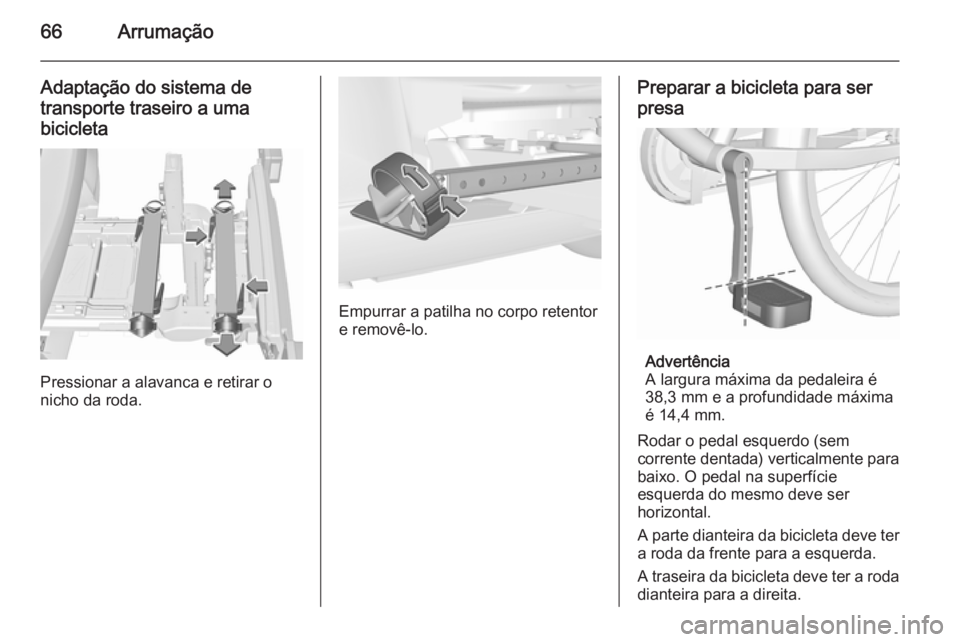

66Arrumação
Adaptação do sistema detransporte traseiro a uma
bicicleta
Pressionar a alavanca e retirar o
nicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.
Preparar a bicicleta para ser
presa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve ser
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.

Arrumação67

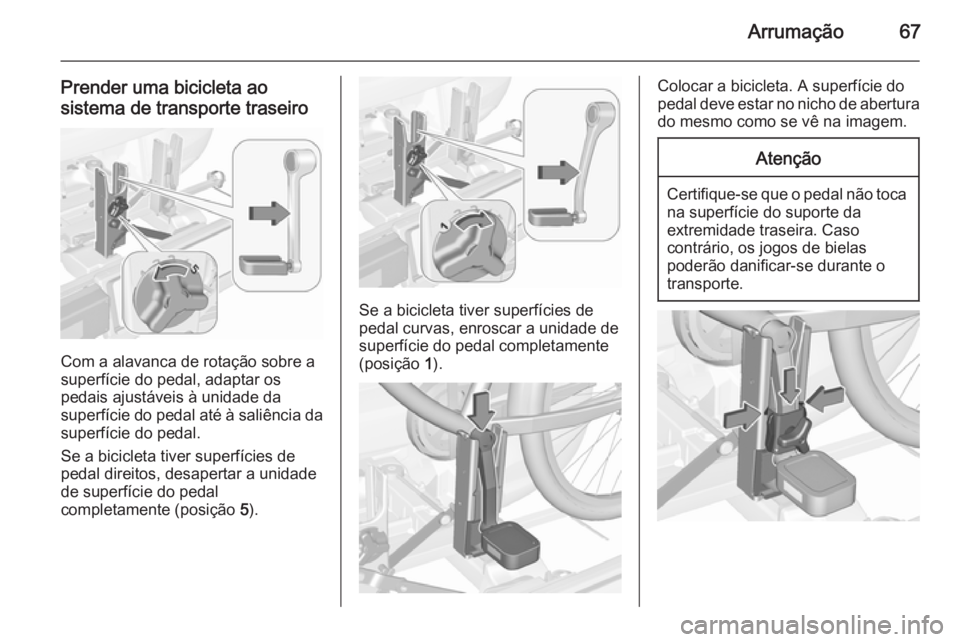

Prender uma bicicleta ao
sistema de transporte traseiro
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver superfícies de
pedal direitos, desapertar a unidade
de superfície do pedal
completamente (posição 5).
Se a bicicleta tiver superfícies de
pedal curvas, enroscar a unidade de
superfície do pedal completamente
(posição 1).
Colocar a bicicleta. A superfície do
pedal deve estar no nicho de abertura
do mesmo como se vê na imagem.Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.

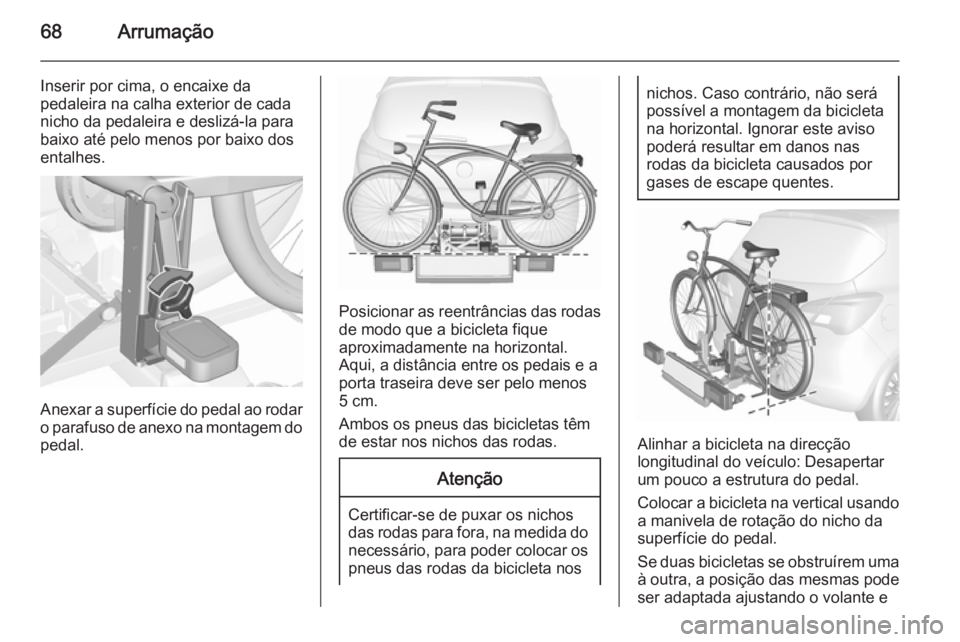

68Arrumação
Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para
baixo até pelo menos por baixo dos
entalhes.
Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.
Posicionar as reentrâncias das rodas
de modo que a bicicleta fique
aproximadamente na horizontal.
Aqui, a distância entre os pedais e a
porta traseira deve ser pelo menos 5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.
Atenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do necessário, para poder colocar ospneus das rodas da bicicleta nos
nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando
a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma
à outra, a posição das mesmas pode ser adaptada ajustando o volante e
