Näidikud ja juhtseadised89

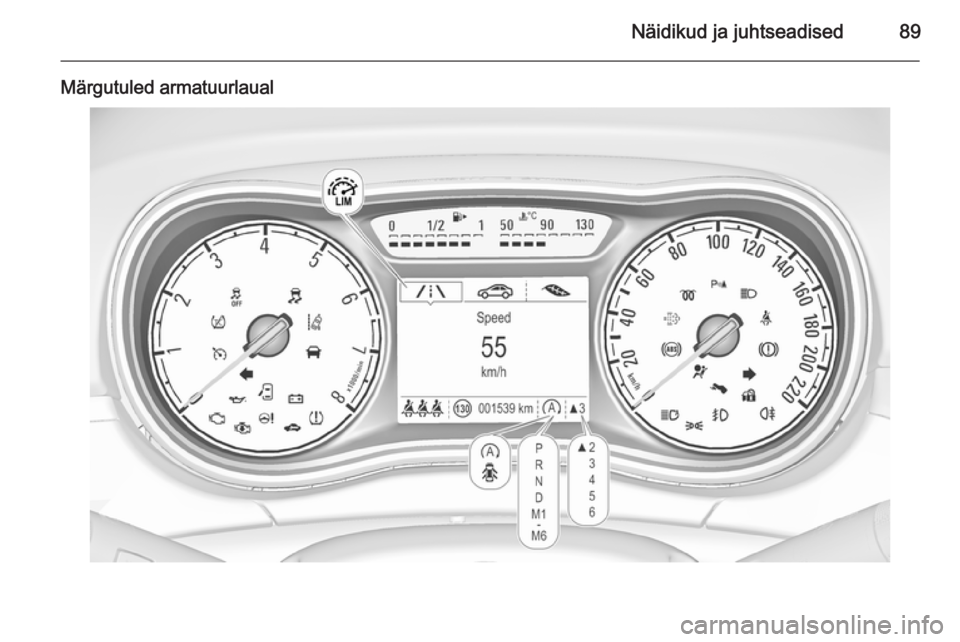

Märgutuled armatuurlaual

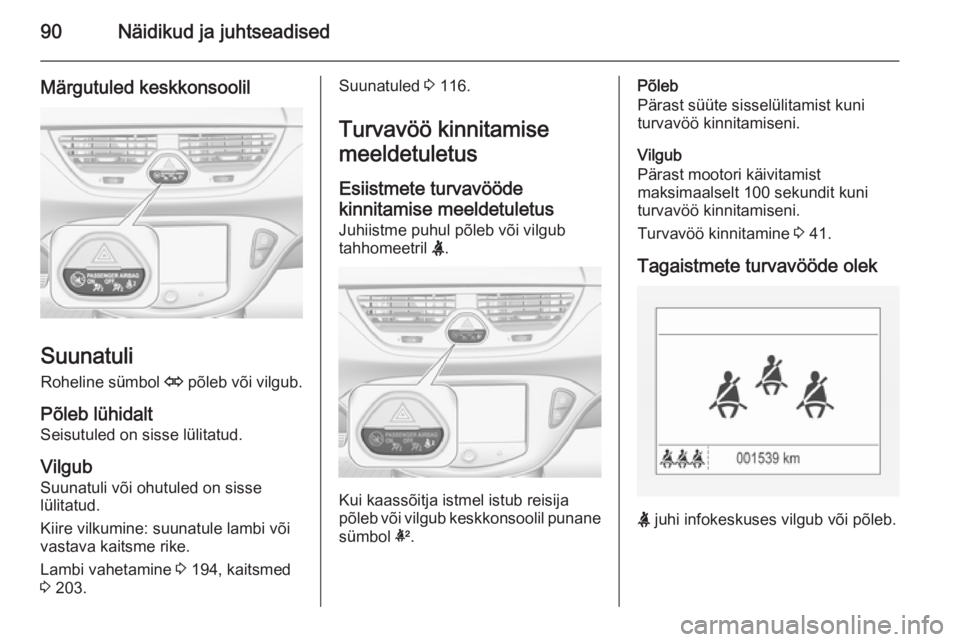

90Näidikud ja juhtseadised
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Lambi vahetamine 3 194, kaitsmed
3 203.
Suunatuled 3 116.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus Juhiistme puhul põleb või vilgub
tahhomeetril X.
Kui kaassõitja istmel istub reisija
põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundit kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 41.
Tagaistmete turvavööde olek
X juhi infokeskuses vilgub või põleb.

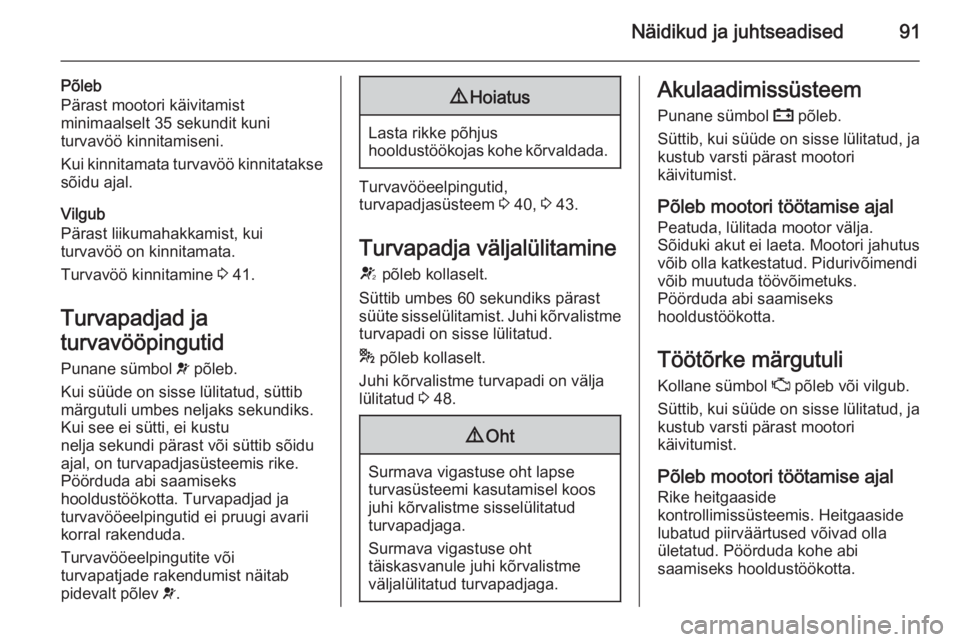

Näidikud ja juhtseadised91
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 41.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abi saamiseks
hooldustöökotta. Turvapadjad ja turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9
Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 40, 3 43.
Turvapadja väljalülitamine V põleb kollaselt.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 48.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.

92Näidikud ja juhtseadised
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse juhi infokeskuses
hoiatusteadet.
Sõiduk vajab hooldust.
Pöörduda abi saamiseks
hooldustöökotta.
Teated sõiduki kohta 3 104.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 191.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 149.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Mootori käivitamisel Autostop-
režiimis tuleb siduripedaal alla
vajutada. Peatamis-käivitussüsteem
3 135.
Vilgub Mootori tavalisel käivitamisel tulebsiduripedaal alla vajutada 3 18,
3 134.
Mõne versiooni korral kuvatakse juhi
infonäidikul pedaali vajutamise teadet
3 104.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastne pidurisüsteem
3 148.
Käikude vahetamine Ekraanile ilmub R koos järgmise
kõrgema käigu tähisega, kui süsteem soovitab kütuse säästmiseks lülitada
sisse kõrgema käigu.
Roolivõimendi
c põleb kollaselt.

Näidikud ja juhtseadised93
Süttib, kui roolivõimendi
võimsus on vähenenud Roolivõimendi võimsus vähenebsüsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 135.
Süttib, kui roolivõimendi on
blokeeritud Roolivõimendi süsteemi rike.
Pöörduda hooldustöökoja poole.
c ja b üheaegne süttimine
Roolivõimendi süsteem tuleb
kalibreerida, süsteemi kalibreerimine
3 152.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 173
Ultraheli-parkimisabi
Kollane sümbol r põleb.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 159.
Elektrooniline
stabiilsuskontroll välja
lülitatud t põleb kollaselt.Süsteem on välja lülitatud.
Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐
kontrollisüsteem Kollane sümbol b vilgub või põleb.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsust võidakse
vähendada ja sõidukit võidakse
automaatselt vähesel määral
pidurdada.
Põleb Süsteemis on rike. Juhi infokeskuses
kuvatakse hoiatusteadet või
hoiatuskoodi. Sõitu on võimalik
jätkata. Süsteem ei tööta. Sõltuvalt
teepinna olukorrast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
3 151, veojõukontrollisüsteem
3 150.

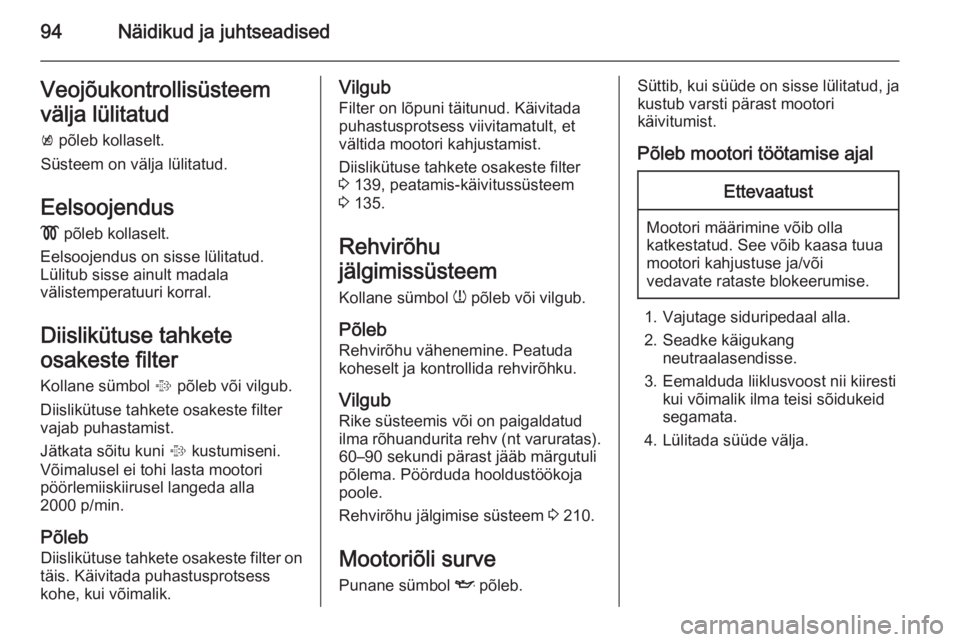

94Näidikud ja juhtseadisedVeojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahketeosakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.Vilgub
Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 139, peatamis-käivitussüsteem
3 135.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
koheselt ja kontrollida rehvirõhku.
VilgubRike süsteemis või on paigaldatudilma rõhuandurita rehv ( nt varuratas).
60–90 sekundi pärast jääb märgutuli põlema. Pöörduda hooldustöökoja
poole.
Rehvirõhu jälgimise süsteem 3 210.
Mootoriõli surve Punane sümbol I põleb.Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutage siduripedaal alla.
2. Seadke käigukang neutraalasendisse.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.

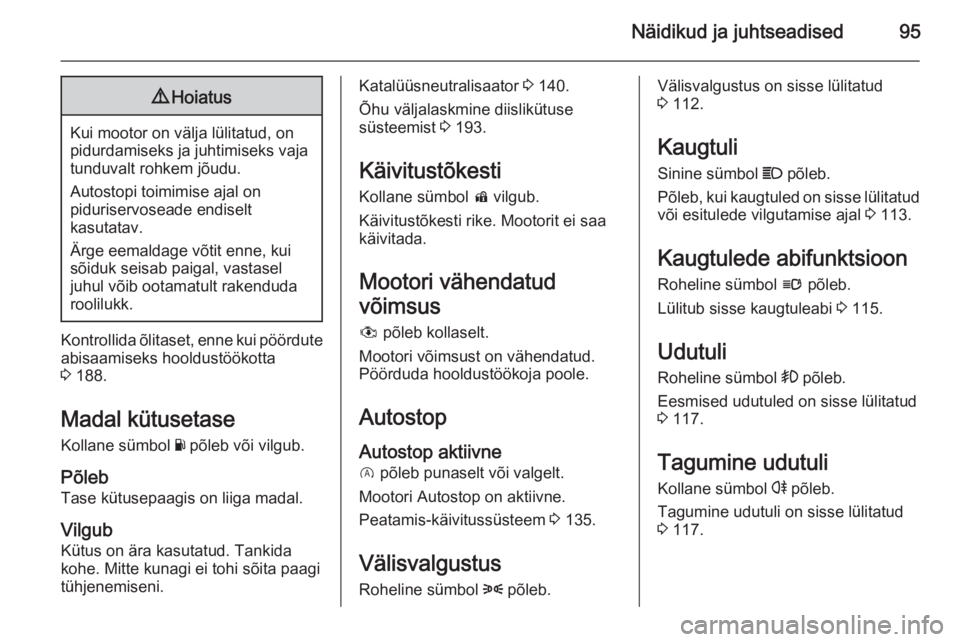

Näidikud ja juhtseadised959Hoiatus
Kui mootor on välja lülitatud, on
pidurdamiseks ja juhtimiseks vaja
tunduvalt rohkem jõudu.
Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute
abisaamiseks hooldustöökotta
3 188.
Madal kütusetase
Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 140.
Õhu väljalaskmine diislikütuse
süsteemist 3 193.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Mootori vähendatud
võimsus # põleb kollaselt.
Mootori võimsust on vähendatud.
Pöörduda hooldustöökoja poole.
Autostop
Autostop aktiivne
D põleb punaselt või valgelt.
Mootori Autostop on aktiivne.
Peatamis-käivitussüsteem 3 135.
Välisvalgustus
Roheline sümbol 8 põleb.Välisvalgustus on sisse lülitatud
3 112.
Kaugtuli Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud
või esitulede vilgutamise ajal 3 113.
Kaugtulede abifunktsioon
Roheline sümbol l põleb.
Lülitub sisse kaugtuleabi 3 115.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 117.
Tagumine udutuli
Kollane sümbol r põleb.
Tagumine udutuli on sisse lülitatud
3 117.

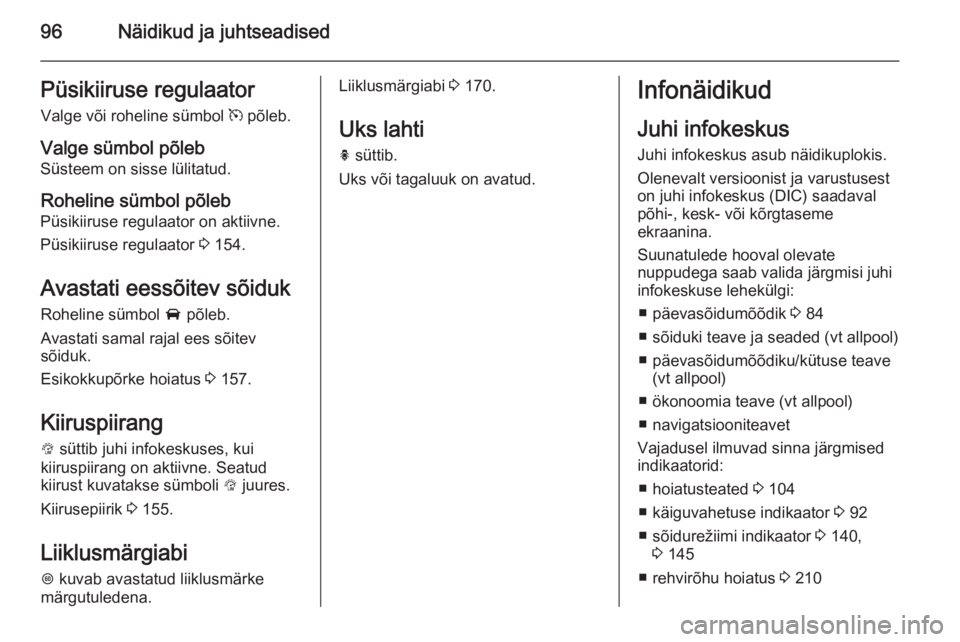

96Näidikud ja juhtseadisedPüsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 154.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 157.
Kiiruspiirang L süttib juhi infokeskuses, kui
kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 155.
Liiklusmärgiabi L kuvab avastatud liiklusmärke
märgutuledena.Liiklusmärgiabi 3 170.
Uks lahti
h süttib.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja varustusest
on juhi infokeskus (DIC) saadaval
põhi-, kesk- või kõrgtaseme
ekraanina.
Suunatulede hooval olevate
nuppudega saab valida järgmisi juhi
infokeskuse lehekülgi:
■ päevasõidumõõdik 3 84
■ sõiduki teave ja seaded (vt allpool)
■ päevasõidumõõdiku/kütuse teave (vt allpool)
■ ökonoomia teave (vt allpool)
■ navigatsiooniteavet
Vajadusel ilmuvad sinna järgmised
indikaatorid:
■ hoiatusteated 3 104
■ käiguvahetuse indikaator 3 92
■ sõidurežiimi indikaator 3 140,
3 145
■ rehvirõhu hoiatus 3 210

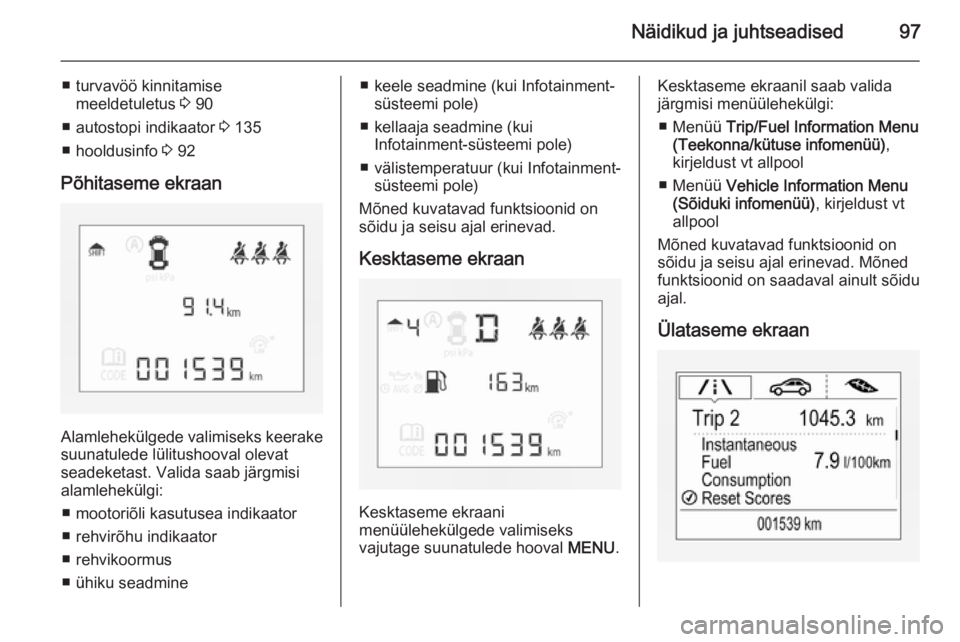

Näidikud ja juhtseadised97
■ turvavöö kinnitamisemeeldetuletus 3 90
■ autostopi indikaator 3 135
■ hooldusinfo 3 92
Põhitaseme ekraan
Alamlehekülgede valimiseks keerake
suunatulede lülitushooval olevat
seadeketast. Valida saab järgmisi
alamlehekülgi:
■ mootoriõli kasutusea indikaator
■ rehvirõhu indikaator
■ rehvikoormus
■ ühiku seadmine
■ keele seadmine (kui Infotainment- süsteemi pole)
■ kellaaja seadmine (kui Infotainment-süsteemi pole)
■ välistemperatuur (kui Infotainment- süsteemi pole)
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad.

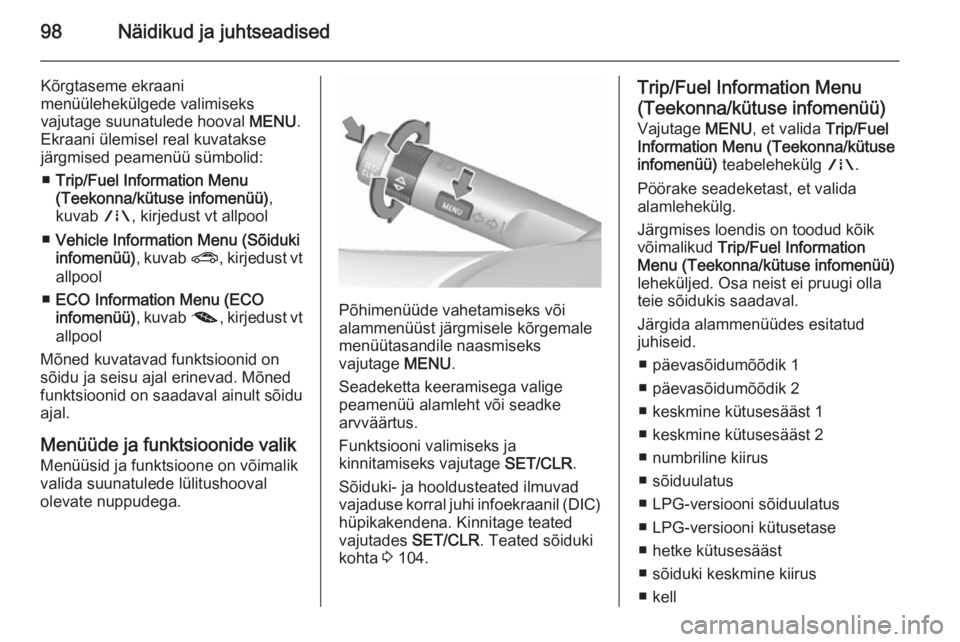

Kesktaseme ekraan
Kesktaseme ekraani
menüülehekülgede valimiseks
vajutage suunatulede hooval MENU.
Kesktaseme ekraanil saab valida
järgmisi menüülehekülgi:
■ Menüü Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü) ,
kirjeldust vt allpool
■ Menüü Vehicle Information Menu
(Sõiduki infomenüü) , kirjeldust vt
allpool
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Ülataseme ekraan

98Näidikud ja juhtseadised
Kõrgtaseme ekraani
menüülehekülgede valimiseks
vajutage suunatulede hooval MENU.
Ekraani ülemisel real kuvatakse
järgmised peamenüü sümbolid:
■ Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü) ,
kuvab ;, kirjedust vt allpool
■ Vehicle Information Menu (Sõiduki
infomenüü) , kuvab ?, kirjedust vt
allpool
■ ECO Information Menu (ECO
infomenüü) , kuvab @, kirjedust vt
allpool
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alamleht või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad vajaduse korral juhi infoekraanil (DIC) hüpikakendena. Kinnitage teatedvajutades SET/CLR. Teated sõiduki
kohta 3 104.
Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü) Vajutage MENU, et valida Trip/Fuel
Information Menu (Teekonna/kütuse
infomenüü) teabelehekülg ;.
Pöörake seadeketast, et valida
alamlehekülg.
Järgmises loendis on toodud kõik
võimalikud Trip/Fuel Information
Menu (Teekonna/kütuse infomenüü)
leheküljed. Osa neist ei pruugi olla
teie sõidukis saadaval.
Järgida alammenüüdes esitatud
juhiseid.
■ päevasõidumõõdik 1
■ päevasõidumõõdik 2
■ keskmine kütusesääst 1
■ keskmine kütusesääst 2
■ numbriline kiirus
■ sõiduulatus
■ LPG-versiooni sõiduulatus
■ LPG-versiooni kütusetase
■ hetke kütusesääst
■ sõiduki keskmine kiirus
■ kell
