OPEL CORSA 2015.75 Priručnik za vlasnika (in Croatian)

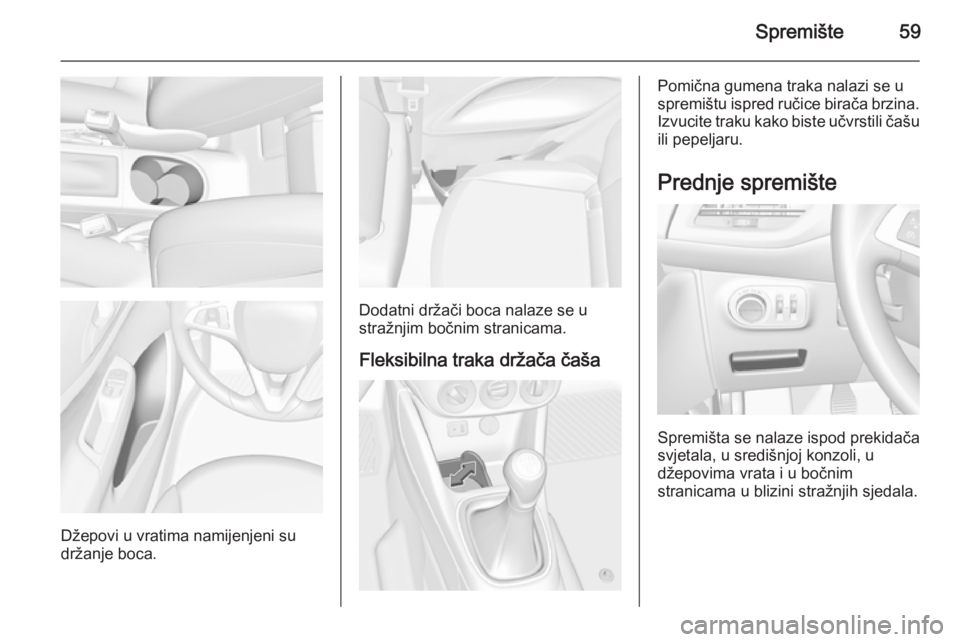

Spremište59
Džepovi u vratima namijenjeni su
držanje boca.
Dodatni držači boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, u središnjoj konzoli, u
džepovima vrata i u bočnim
stranicama u blizini stražnjih sjedala.

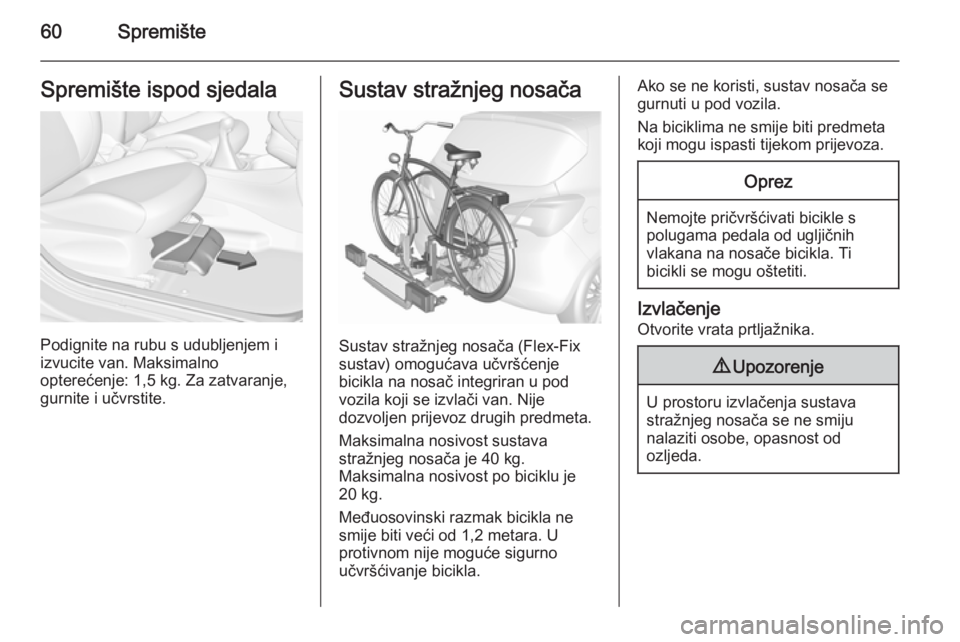

60SpremišteSpremište ispod sjedala
Podignite na rubu s udubljenjem i
izvucite van. Maksimalno
opterećenje: 1,5 kg. Za zatvaranje,
gurnite i učvrstite.
Sustav stražnjeg nosača
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalna nosivost po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača se
gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli se mogu oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
U prostoru izvlačenja sustava
stražnjeg nosača se ne smiju
nalaziti osobe, opasnost od
ozljeda.

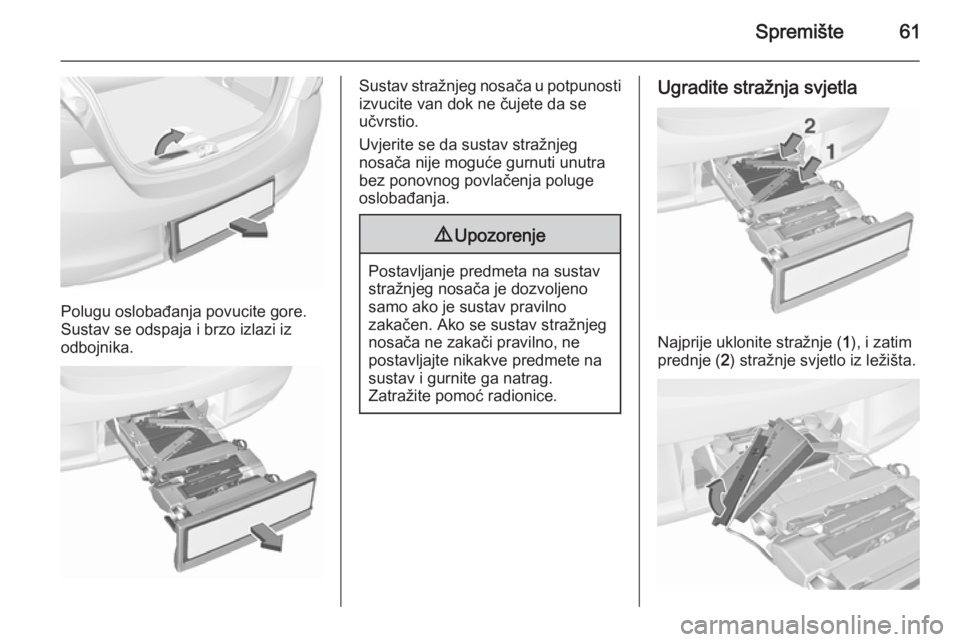

Spremište61
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Ugradite stražnja svjetla
Najprije uklonite stražnje ( 1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.

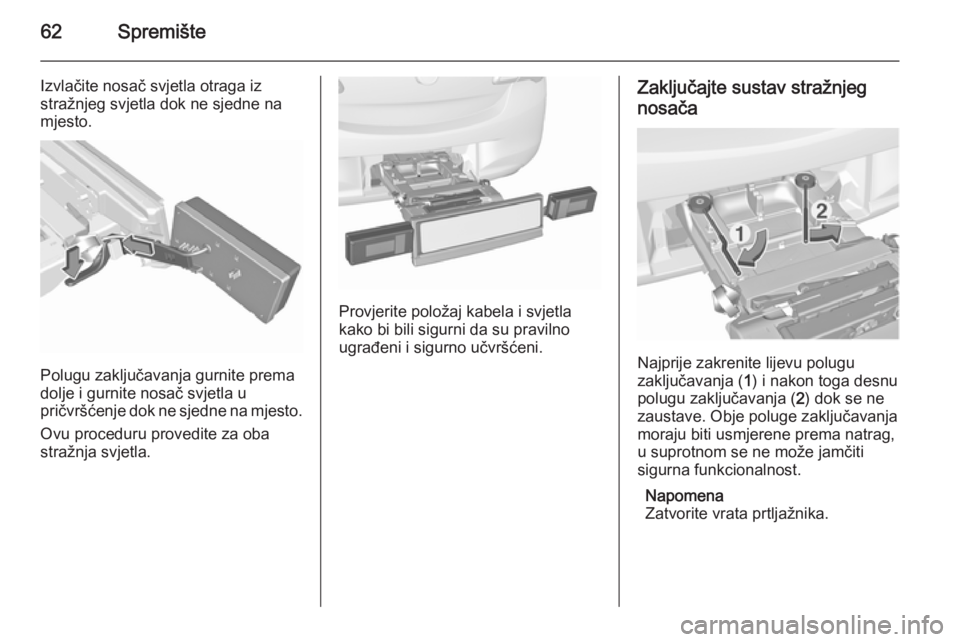

62Spremište
Izvlačite nosač svjetla otraga iz
stražnjeg svjetla dok ne sjedne na
mjesto.
Polugu zaključavanja gurnite prema
dolje i gurnite nosač svjetla u
pričvršćenje dok ne sjedne na mjesto.
Ovu proceduru provedite za oba
stražnja svjetla.
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg
nosača
Najprije zakrenite lijevu polugu
zaključavanja ( 1) i nakon toga desnu
polugu zaključavanja ( 2) dok se ne
zaustave. Obje poluge zaključavanja moraju biti usmjerene prema natrag,
u suprotnom se ne može jamčiti
sigurna funkcionalnost.
Napomena
Zatvorite vrata prtljažnika.

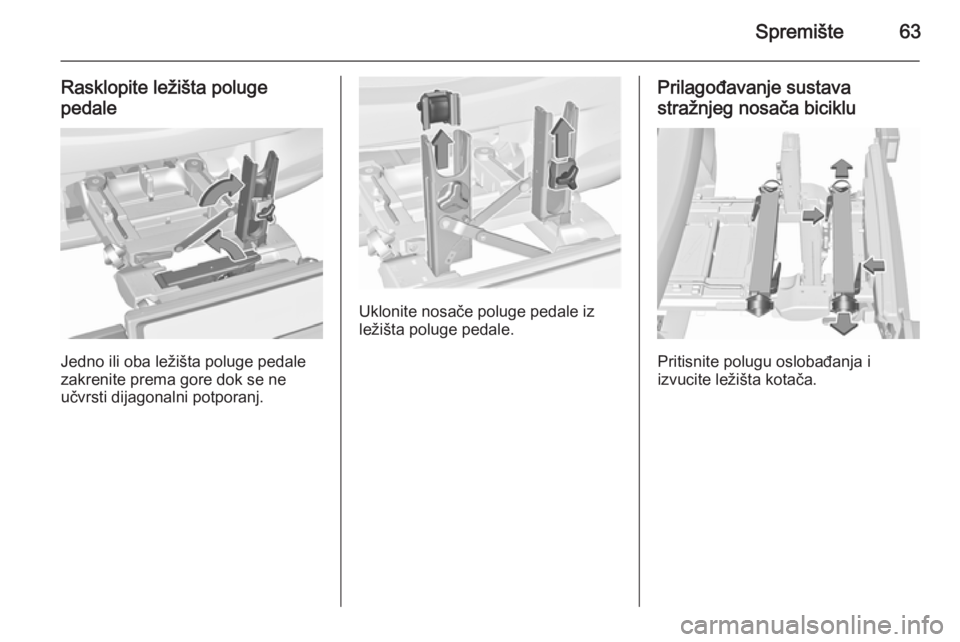

Spremište63
Rasklopite ležišta poluge
pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava
stražnjeg nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.

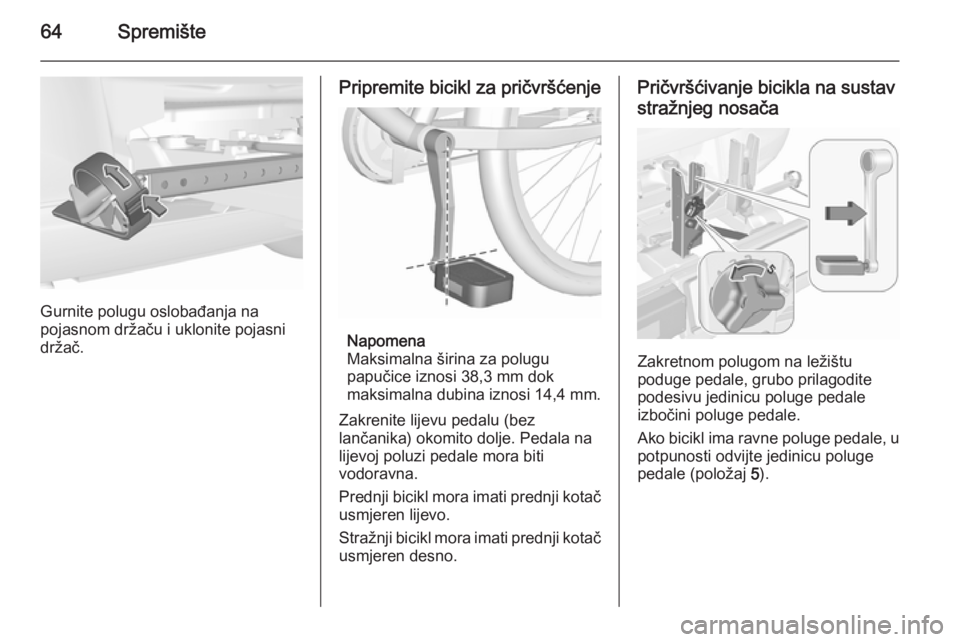

64Spremište
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.
Pričvršćivanje bicikla na sustav
stražnjeg nosača
Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).

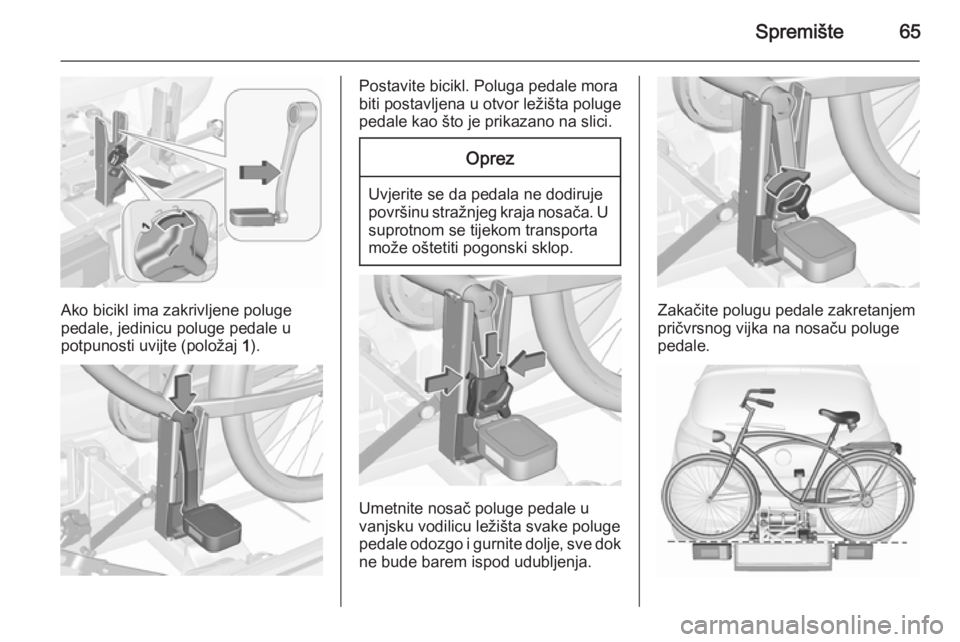

Spremište65
Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u potpunosti uvijte (položaj 1).
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, sve dok
ne bude barem ispod udubljenja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.

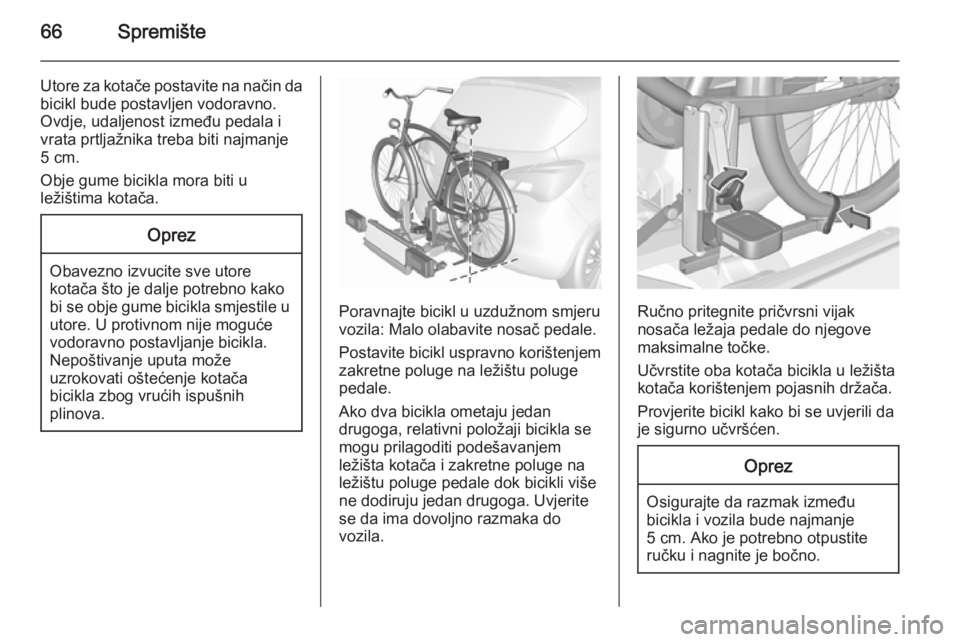

66Spremište
Utore za kotače postavite na način da
bicikl bude postavljen vodoravno.
Ovdje, udaljenost između pedala i vrata prtljažnika treba biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u
utore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da ima dovoljno razmaka do
vozila.Ručno pritegnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pojasnih držača.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.

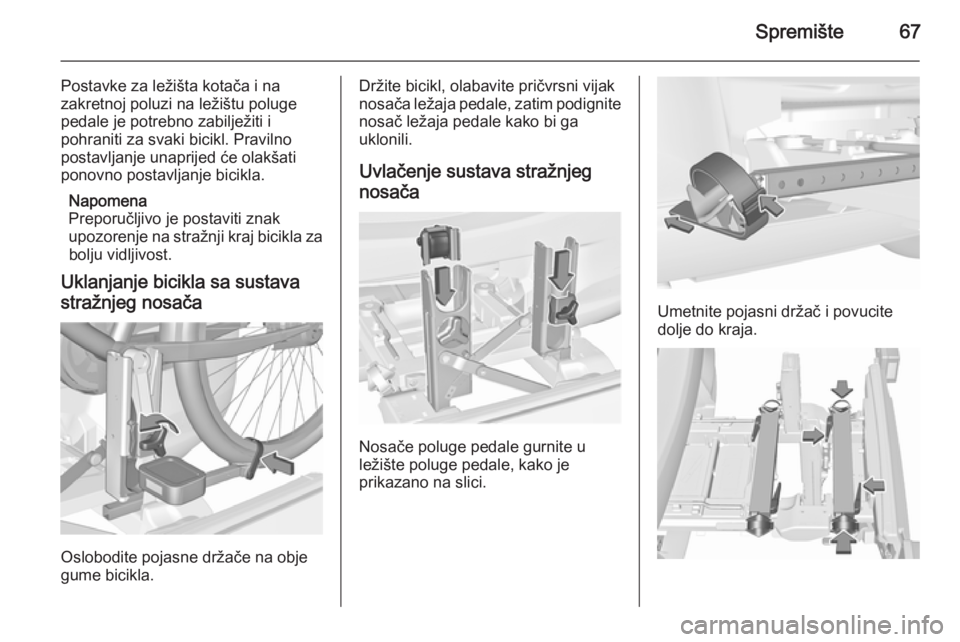

Spremište67
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je postaviti znak
upozorenje na stražnji kraj bicikla za bolju vidljivost.
Uklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg
nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.
Umetnite pojasni držač i povucite
dolje do kraja.

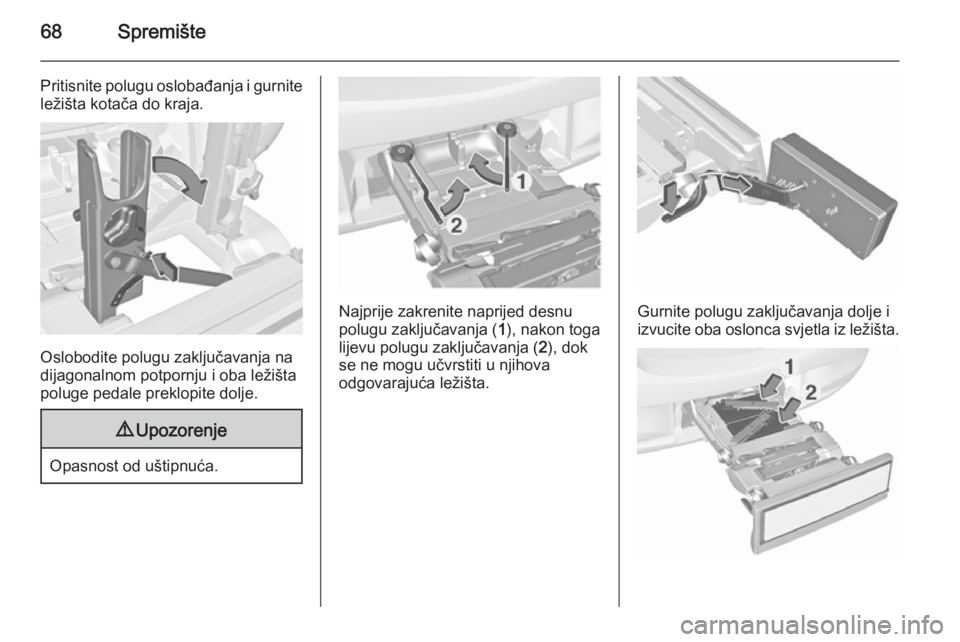

68Spremište
Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.
Oslobodite polugu zaključavanja na
dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.
9 Upozorenje
Opasnost od uštipnuća.
Najprije zakrenite naprijed desnu
polugu zaključavanja ( 1), nakon toga
lijevu polugu zaključavanja ( 2), dok
se ne mogu učvrstiti u njihova
odgovarajuća ležišta.Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
