Panipaigad59Istmealune panipaik
Tõsta süvendiga servast ja tõmmata
välja. Suurim koormus: 1,5 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Tagakandurisüsteem
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
saab selle sõidukipõrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagumise hoidikusüsteemi
pikendatud osas ei tohi olla ühtegi inimest. Vigastuste oht.

60Panipaigad
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).

Panipaigad61
Avada tagatule tagaosas olev
lambipesa lõpuni.
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.
Lukustada tagakandurisüsteem
Pöörata esmalt vasakpoolset
kinnitushooba ( 1) ja seejärel
parempoolset kinnitushooba ( 2)
lõpuni. Ohutu kasutamise tagamiseks peavad mõlemad kinnitushoovad
olema suunatud tahapoole.
Märkus
Sulgeda tagaluuk.

62Panipaigad
Pöörata lahti pedaalivända
pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.

Panipaigad63
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).

64Panipaigad
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.

Panipaigad65

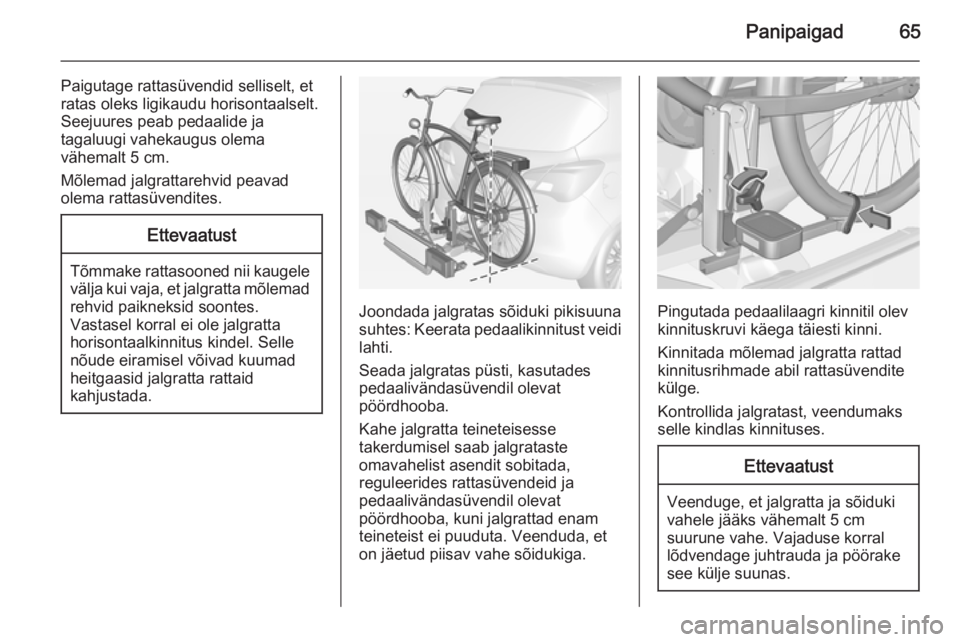

Paigutage rattasüvendid selliselt, et
ratas oleks ligikaudu horisontaalselt.
Seejuures peab pedaalide ja
tagaluugi vahekaugus olema
vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Tõmmake rattasooned nii kaugele välja kui vaja, et jalgratta mõlemad
rehvid paikneksid soontes.
Vastasel korral ei ole jalgratta
horisontaalkinnitus kindel. Selle nõude eiramisel võivad kuumadheitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: Keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
on jäetud piisav vahe sõidukiga.Pingutada pedaalilaagri kinnitil olev
kinnituskruvi käega täiesti kinni.
Kinnitada mõlemad jalgratta rattad
kinnitusrihmade abil rattasüvendite
külge.
Kontrollida jalgratast, veendumaks
selle kindlas kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.

66Panipaigad
Mõlema jalgratta kohta tuleb
rattasüvendite ja pedaalivända
süvendil oleva pöördhoova seaded
üles märkida ja alles hoida. Õige
eelseade lihtsustab jalgratta uuesti
paigaldamist.
Märkus
Nähtavuse suurendamiseks on soovitatav kinnitada kõige tagumise
jalgratta külge hoiatusmärk.
Jalgratta eemaldamine
tagakandurisüsteemi küljest
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Hoides jalgratast kinni, keerata
pedaalilaagri kinniti kinnituskruvi lahti ja seejärel tõsta pedaalilaagri kinniti
eemaldamiseks üles.
Tagakandurisüsteemi tagasitõmbamine
Suruda pedaalivända kinnitid
pedaalivändasüvendisse, nagu
joonisel näidatud.
Paigaldada kinnitusrihm ja tõmmata
allapoole pingule, nii kaugele kui
võimalik.

Panipaigad67
Vajutada vabastushooba ja libistada
rattasüvendid sisse, nii kaugele kui
võimalik.
Vabastada diagonaaltoe
lukustushoob ja pöörata
pedaalivända mõlemad süvendid
alla.
9 Hoiatus
Muljumisoht.
Pöörata esmalt parempoolne
kinnitushoob ( 1) ja seejärel
vasakpoolne kinnitushoob ( 2)
ettepoole, kuni neid saab vastavates
süvendites lukustada.Suruda kinnitushoob alla ja tõmmata
mõlemad lambitoed süvenditest
välja.

68Panipaigad
Pöörata tagatulede tagaosas olevad
lambipesad kinni.
Paigaldada esmalt eesmine tagatuli
( 1 ) ja seejärel tagumine tagatuli ( 2)
süvenditesse ja suruda alla, nii palju
kui võimalik. Kahjustuste vältimiseks
suruda kaablid kogu pikkuses
mõlemasse juhikusse.
Avada tagaluuk.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Pakiruumipikendus
Tagumist seljatuge saab lukustada
kahte asendisse. Suurte esemete
transportimisel lukustage see
püstisesse asendisse.
Kaheosaline seljatugi
Tõmmake soovitud poole
vabastushooba ja tõmmake seljatuge
ettepoole püstasendisse ning
lukustage see.
Üheosaline seljatugi
