sensor OPEL CORSA 2015 Sürücü El Kitabı (in Turkish)

168Sürüş ve kullanım
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Parlaklık ve kontrast, arka görüş
kamerası aktifken dokunmatik ekrana
dokunmak suretiyle ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Görsel rehberlik çizgileri ve uyarı
sembollerinin devreye sokulup
çıkarılması, Bilgi Ekranındaki Ayarlar
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise
■ güneş veya ön far huzmeleri doğrudan kameranın merceğine
geldiğinde
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin
■ araç arkadan kazaya uğradığında
■ çok aşırı sıcaklık değişimlerinde

Araç bakımı201
No.Akım devresi1Römork arabirim modülü2Dış ayna düğmesi3Akü sensörü4Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Far seviye ayarı/TPMS/Römork
arabirim modülü11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–16Şasi kontrol modülü/Pompa kitiNo.Akım devresi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27Isıtıcı kesme valfi28Motor kontrol modülü29Motor kontrol modülü30Motor kontrol modülü31Sol ön far32Sağ ön far33Motor kontrol modülüNo.Akım devresi34Korna35Debriyaj36Ön sis farları

Araç bakımı203
No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı/Yağmur sensörü/
Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Gösterge panosu/Koltuk ısıt‐
ması/FlexDock31Korna32Koltuk ısıtıcısı, yolcu

Araç bakımı207hızlarda lastik tabanınınyarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın. Lastik hava basıncını
ayarladıktan sonra kontağı açın ve ilgili ayarı sürücü bilgi sistemindeki
Lastik yükü sayfasından seçin 3 94.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi
(TPMS), sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.Araç Menüsünü seçmek için MENU
düğmesine basın.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Alt gösterge ve Orta gösterge:
Her lastiğin lastik hava basıncı kendi
sayfasında görüntülenir.
Üst gösterge:

208Araç bakımı
Bütün lastiklerin lastik hava basınçlarıtek bir sayfada görüntülenir.
Sistem durumu ve basınç uyarıları,
DIC'de ilgili lastiği gösteren bir
mesajla gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 92.
Eğer
w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 245.
w , 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük basınç göstergesi olabilir.
Lastik basıncını kontrol edin.
Araç mesajları 3 101.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerdeçalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada-bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar verebilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için; supab iğnesini ve sızdırmazlık
halkasını değiştirin. Klipsli sensör
için; komple supab gövdesini
değiştirin.
Aracın yüklenme durumu Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 245 ve DIC'deki Lastik
Yükü menüsündeki ayara göre seçin,
Araç Menüsü 3 94.
Alt gösterge ve Orta gösterge:

Araç bakımı209
Seçeneğini seçin■ Üç kişiye kadar konfor basıncı için, LO seçin
■ Üç kişiye kadar Eco basıncı için, ECO seçin
■ Tam yükleme için Hi
Üst gösterge:Seçeneğini seçin ■ Üç kişiye kadar konfor basıncı için Hafif
■ Üç kişiye kadar Eco basıncı için, Eko
■ Tam yüklenme için Maks
TPMS Sensörü Eşleştirme
İşlemi Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. TPMS sensörlerinden biri
veya daha fazlasının değiştirilmesi
durumunda ve tekerleklerin dönmesi
veya komple lastik setinin
değiştirilmesinin ardından tanımlama
kodu ile yeni tekerlek konumu
birbiriyle eşleşmelidir. TPMS sensörü
eşleştirme işlemi, stepneyi TPMS
sensörü bulunan bir normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir TPMS yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk tekerlek konumunu
eşleştirmek için iki dakika, dört tekerlek konumunun tümünü
eşleştirmek için toplam beş dakika
süre vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
TPMS sensörü eşleştirme işlemi: 1. Park frenini (el freni) çekin.
2. Kontağı açın.

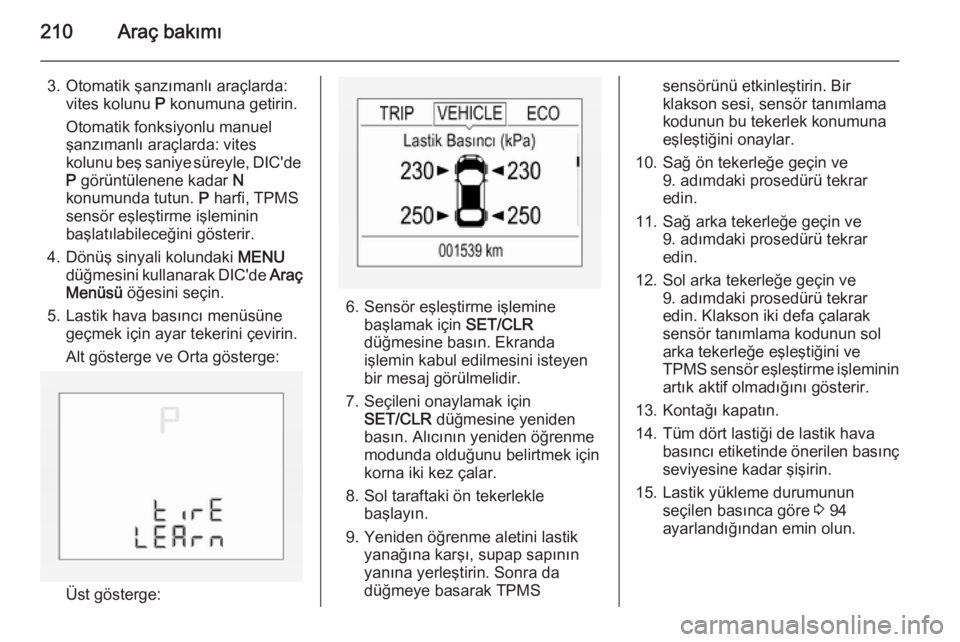

210Araç bakımı
3. Otomatik şanzımanlı araçlarda:vites kolunu P konumuna getirin.
Otomatik fonksiyonlu manuel
şanzımanlı araçlarda: vites
kolunu beş saniye süreyle, DIC'de P görüntülenene kadar N
konumunda tutun. P harfi, TPMS
sensör eşleştirme işleminin
başlatılabileceğini gösterir.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak DIC'de Araç
Menüsü öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
Alt gösterge ve Orta gösterge:
Üst gösterge:
6. Sensör eşleştirme işlemine başlamak için SET/CLR
düğmesine basın. Ekranda işlemin kabul edilmesini isteyen
bir mesaj görülmelidir.
7. Seçileni onaylamak için SET/CLR düğmesine yeniden
basın. Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
korna iki kez çalar.
8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Sonra da
düğmeye basarak TPMS
sensörünü etkinleştirin. Bir
klakson sesi, sensör tanımlama
kodunun bu tekerlek konumuna
eşleştiğini onaylar.
10. Sağ ön tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
12. Sol arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve
TPMS sensör eşleştirme işleminin
artık aktif olmadığını gösterir.
13. Kontağı kapatın.
14. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
15. Lastik yükleme durumunun seçilen basınca göre 3 94
ayarlandığından emin olun.
