Page 72 of 257

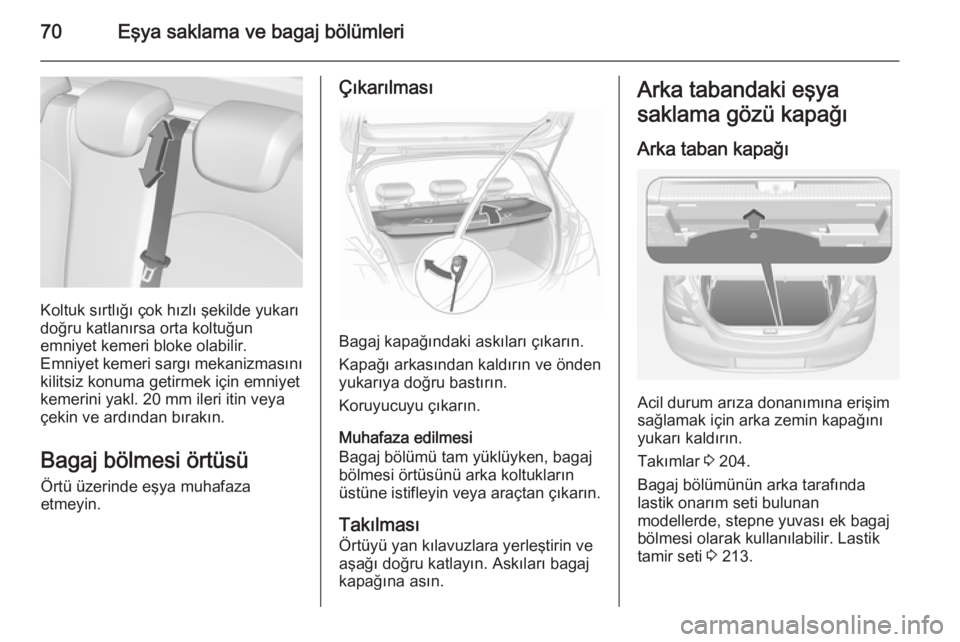

70Eşya saklama ve bagaj bölümleri
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Bagaj bölmesi örtüsüÖrtü üzerinde eşya muhafaza
etmeyin.
Çıkarılması
Bagaj kapağındaki askıları çıkarın.
Kapağı arkasından kaldırın ve önden yukarıya doğru bastırın.
Koruyucuyu çıkarın.
Muhafaza edilmesi
Bagaj bölümü tam yüklüyken, bagaj
bölmesi örtüsünü arka koltukların
üstüne istifleyin veya araçtan çıkarın.
Takılması Örtüyü yan kılavuzlara yerleştirin veaşağı doğru katlayın. Askıları bagaj
kapağına asın.
Arka tabandaki eşya
saklama gözü kapağı
Arka taban kapağı
Acil durum arıza donanımına erişim
sağlamak için arka zemin kapağını
yukarı kaldırın.
Takımlar 3 204.
Bagaj bölümünün arka tarafında
lastik onarım seti bulunan
modellerde, stepne yuvası ek bagaj bölmesi olarak kullanılabilir. Lastik
tamir seti 3 213.
Page 75 of 257
Eşya saklama ve bagaj bölümleri73
Montaj bağlantı yuvalarının
kapaklarını aşağı doğru bastırın ve
sübap kapağı anahtarı ile arkaya
doğru itin 3 204.Sürgülü açılır tavana sahip modelde
montaj
Araç üstü bagaj montaj açıklıkları
kapaklarının, sürgüyü ok
doğrultusunda bastırarak serbest
kalmasını sağlayın ve yukarı doğru
çıkarıp alın. Montaj için kapakları ilk
önce ön tarafa takın ve ardından
sürgünün arkadan kilitlenmesini
sağlayın.
Tavan taşıyıcısını ilgili noktalardan
tespit edin, beraberinde verilen tavan
üstü bagaj taşıyıcısı montaj
kılavuzuna bakın.Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 71.
Page 184 of 257
182Araç bakımıAraç bakımıGenel Bilgiler............................. 182
Araç kontrolleri ........................... 183
Ampul değiştirme .......................190
Elektronik sistem ........................ 199
Araç takımları ............................. 204
Jantlar ve lastikler ......................205
Motorun ara kablo ile çalıştırıl‐ ması ........................................... 222
Çekme ....................................... 224
Araç bakımı ................................ 226Genel Bilgiler
Aksesuarlar ve araçta
yapılan değişiklikler Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir ve garanti edemeyiz.
Aracın hasar görmesini engellemek için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma
aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre
kullanılmaması halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
■ Aracı yıkayın ve pasta cila uygulayın.
■ Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin ve
gerekirse onarılmasını sağlayın.
■ Kapak ve kapıların plastik contalarını temizleyin ve koruyucu
sürün.
■ Yakıt deposunu tamamen doldurun.
■ Motor yağını değiştirin.
■ Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
■ Soğutma sıvısı seviyesini kontrol edin.
■ Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın.
Page 206 of 257

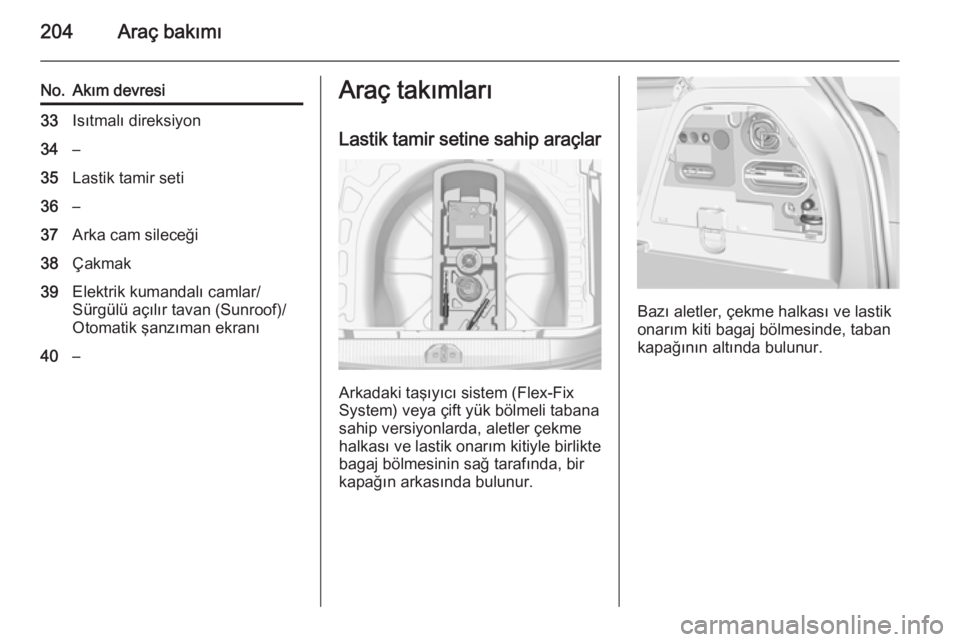

204Araç bakımı
No.Akım devresi33Isıtmalı direksiyon34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar/
Sürgülü açılır tavan (Sunroof)/
Otomatik şanzıman ekranı40–Araç takımları
Lastik tamir setine sahip araçlar
Arkadaki taşıyıcı sistem (Flex-Fix
System) veya çift yük bölmeli tabana
sahip versiyonlarda, aletler çekme halkası ve lastik onarım kitiyle birlikte bagaj bölmesinin sağ tarafında, bir
kapağın arkasında bulunur.
Bazı aletler, çekme halkası ve lastik
onarım kiti bagaj bölmesinde, taban
kapağının altında bulunur.
Page 221 of 257

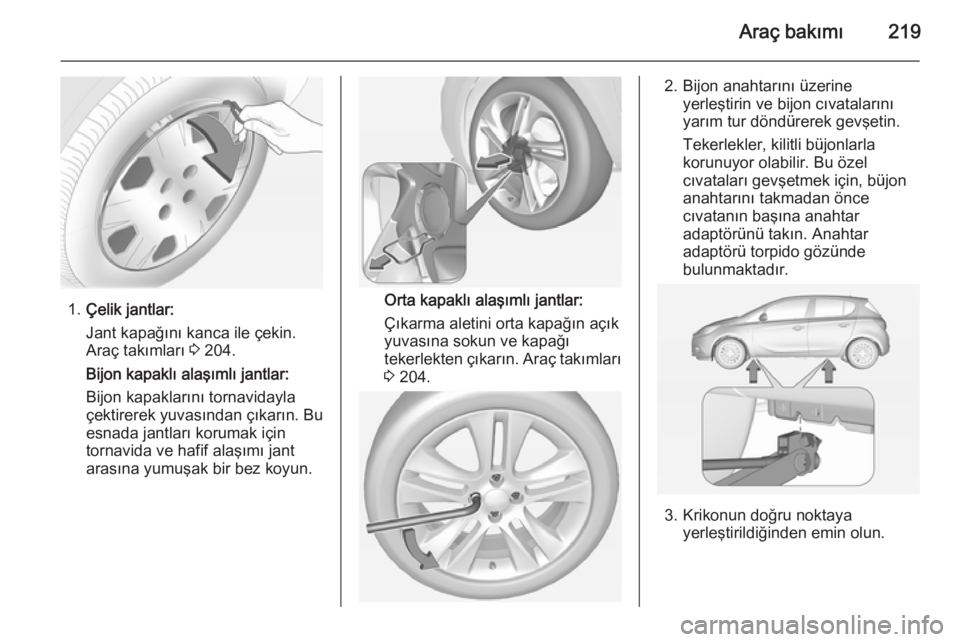

Araç bakımı219
1.Çelik jantlar:
Jant kapağını kanca ile çekin.
Araç takımları 3 204.
Bijon kapaklı alaşımlı jantlar:
Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.Orta kapaklı alaşımlı jantlar:
Çıkarma aletini orta kapağın açık
yuvasına sokun ve kapağı
tekerlekten çıkarın. Araç takımları 3 204.
2. Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına anahtar
adaptörünü takın. Anahtar
adaptörü torpido gözünde
bulunmaktadır.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
Page 222 of 257

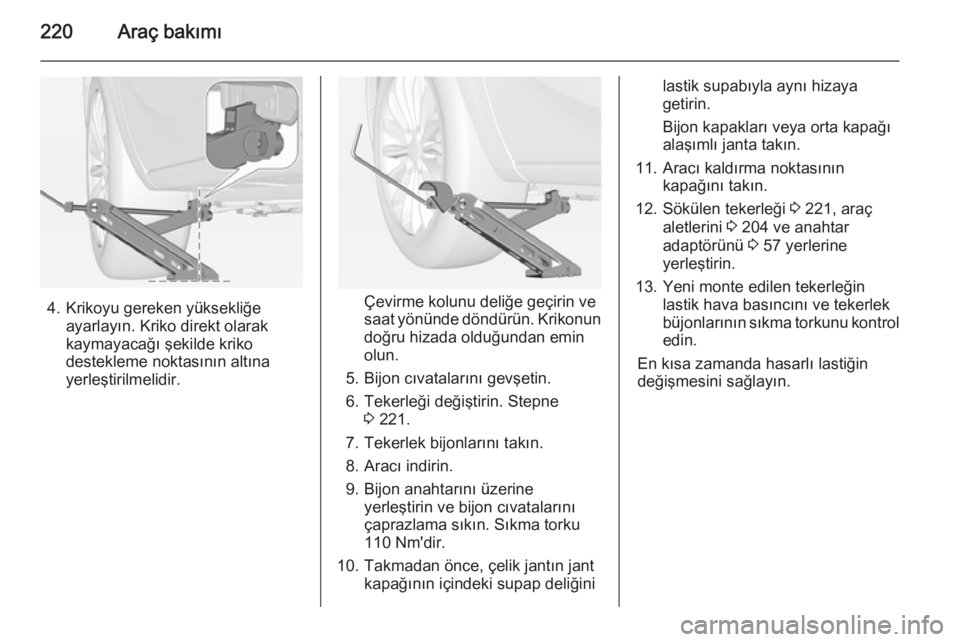

220Araç bakımı
4. Krikoyu gereken yüksekliğeayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 221.
7. Tekerlek bijonlarını takın. 8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Takmadan önce, çelik jantın jant kapağının içindeki supap deliğini
lastik supabıyla aynı hizaya
getirin.
Bijon kapakları veya orta kapağı alaşımlı janta takın.
11. Aracı kaldırma noktasının kapağını takın.
12. Sökülen tekerleği 3 221, araç
aletlerini 3 204 ve anahtar
adaptörünü 3 57 yerlerine
yerleştirin.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
büjonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Page 226 of 257

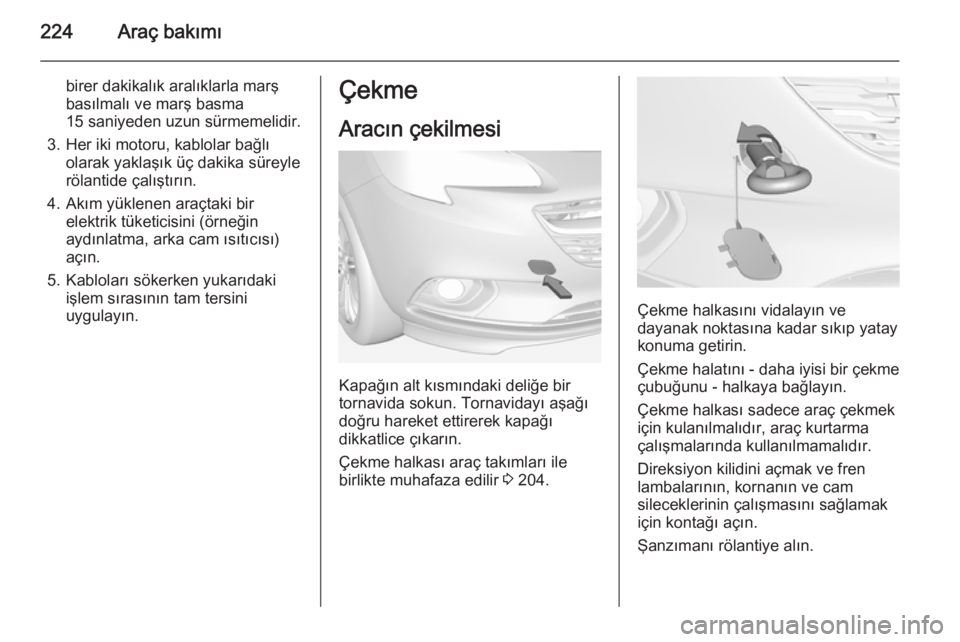

224Araç bakımı
birer dakikalık aralıklarla marşbasılmalı ve marş basma
15 saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.
4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersiniuygulayın.Çekme
Aracın çekilmesi
Kapağın alt kısmındaki deliğe bir
tornavida sokun. Tornavidayı aşağı
doğru hareket ettirerek kapağı
dikkatlice çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 204.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kulanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Şanzımanı rölantiye alın.
Page 227 of 257

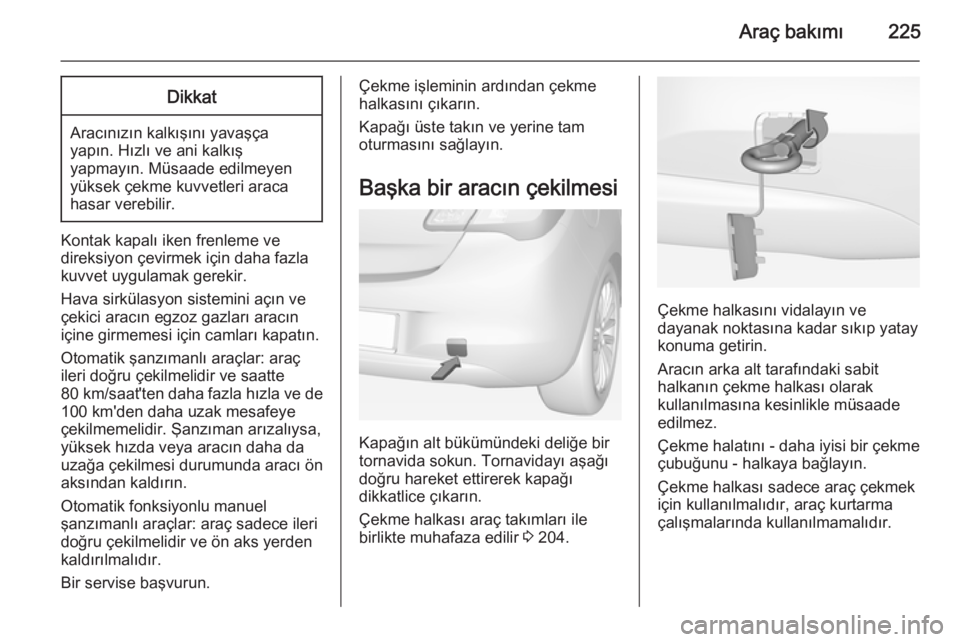

Araç bakımı225Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Otomatik şanzımanlı araçlar: araç
ileri doğru çekilmelidir ve saatte
80 km/saat 'ten daha fazla hızla ve de
100 km'den daha uzak mesafeye
çekilmemelidir. Şanzıman arızalıysa,
yüksek hızda veya aracın daha da
uzağa çekilmesi durumunda aracı ön
aksından kaldırın.
Otomatik fonksiyonlu manuel
şanzımanlı araçlar: araç sadece ileri
doğru çekilmelidir ve ön aks yerden
kaldırılmalıdır.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı üste takın ve yerine tam
oturmasını sağlayın.
Başka bir aracın çekilmesi
Kapağın alt bükümündeki deliğe bir
tornavida sokun. Tornavidayı aşağı
doğru hareket ettirerek kapağı
dikkatlice çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 204.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade edilmez.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Page 252 of 257

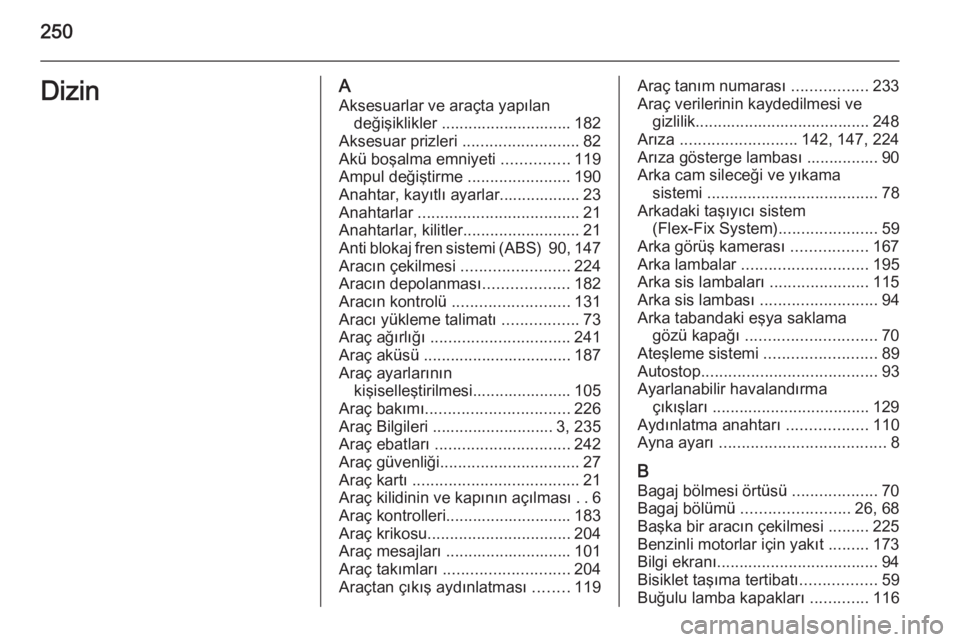

250DizinAAksesuarlar ve araçta yapılan değişiklikler ............................. 182
Aksesuar prizleri ..........................82
Akü boşalma emniyeti ...............119
Ampul değiştirme .......................190
Anahtar, kayıtlı ayarlar.................. 23
Anahtarlar .................................... 21
Anahtarlar, kilitler ..........................21
Anti blokaj fren sistemi (ABS) 90, 147
Aracın çekilmesi ........................224
Aracın depolanması ...................182
Aracın kontrolü .......................... 131
Aracı yükleme talimatı .................73
Araç ağırlığı ............................... 241
Araç aküsü ................................. 187 Araç ayarlarının kişiselleştirilmesi...................... 105
Araç bakımı ................................ 226
Araç Bilgileri ........................... 3, 235
Araç ebatları .............................. 242
Araç güvenliği ............................... 27
Araç kartı ..................................... 21
Araç kilidinin ve kapının açılması ..6
Araç kontrolleri............................ 183
Araç krikosu ................................ 204
Araç mesajları ............................ 101
Araç takımları ............................ 204
Araçtan çıkış aydınlatması ........119Araç tanım numarası .................233
Araç verilerinin kaydedilmesi ve gizlilik....................................... 248
Arıza .......................... 142, 147, 224
Arıza gösterge lambası ................ 90
Arka cam sileceği ve yıkama sistemi ...................................... 78
Arkadaki taşıyıcı sistem (Flex-Fix System) ......................59
Arka görüş kamerası .................167
Arka lambalar ............................ 195
Arka sis lambaları ......................115
Arka sis lambası .......................... 94
Arka tabandaki eşya saklama gözü kapağı ............................. 70
Ateşleme sistemi .........................89
Autostop ....................................... 93
Ayarlanabilir havalandırma çıkışları ................................... 129
Aydınlatma anahtarı ..................110
Ayna ayarı ..................................... 8
B Bagaj bölmesi örtüsü ...................70
Bagaj bölümü ........................ 26, 68
Başka bir aracın çekilmesi .........225
Benzinli motorlar için yakıt .........173
Bilgi ekranı .................................... 94
Bisiklet taşıma tertibatı .................59
Buğulu lamba kapakları .............116
