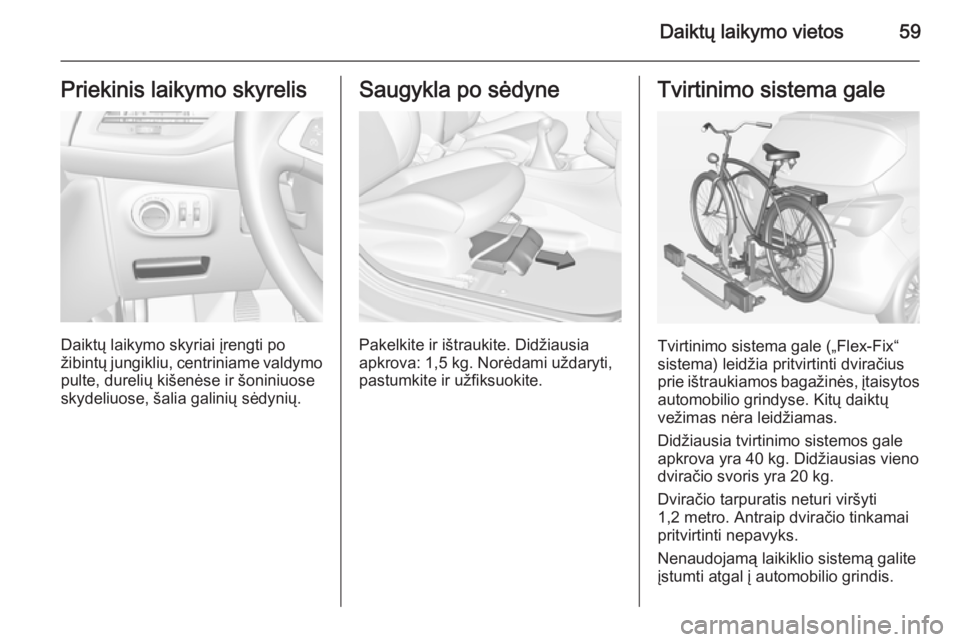

Daiktų laikymo vietos59Priekinis laikymo skyrelis
Daiktų laikymo skyriai įrengti po
žibintų jungikliu, centriniame valdymo pulte, durelių kišenėse ir šoniniuose
skydeliuose, šalia galinių sėdynių.
Saugykla po sėdyne
Pakelkite ir ištraukite. Didžiausia
apkrova: 1,5 kg. Norėdami uždaryti,
pastumkite ir užfiksuokite.
Tvirtinimo sistema gale
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti dviračius
prie ištraukiamos bagažinės, įtaisytos
automobilio grindyse. Kitų daiktų
vežimas nėra leidžiamas.
Didžiausia tvirtinimo sistemos gale apkrova yra 40 kg. Didžiausias vieno
dviračio svoris yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,2 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą laikiklio sistemą galite
įstumti atgal į automobilio grindis.

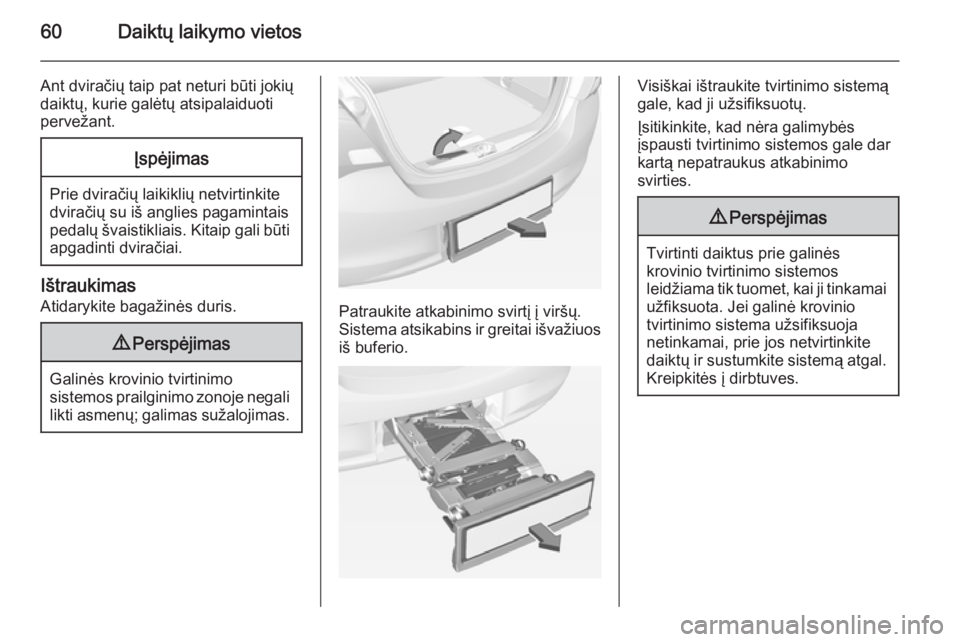

60Daiktų laikymo vietos
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais pedalų švaistikliais. Kitaip gali būti apgadinti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.

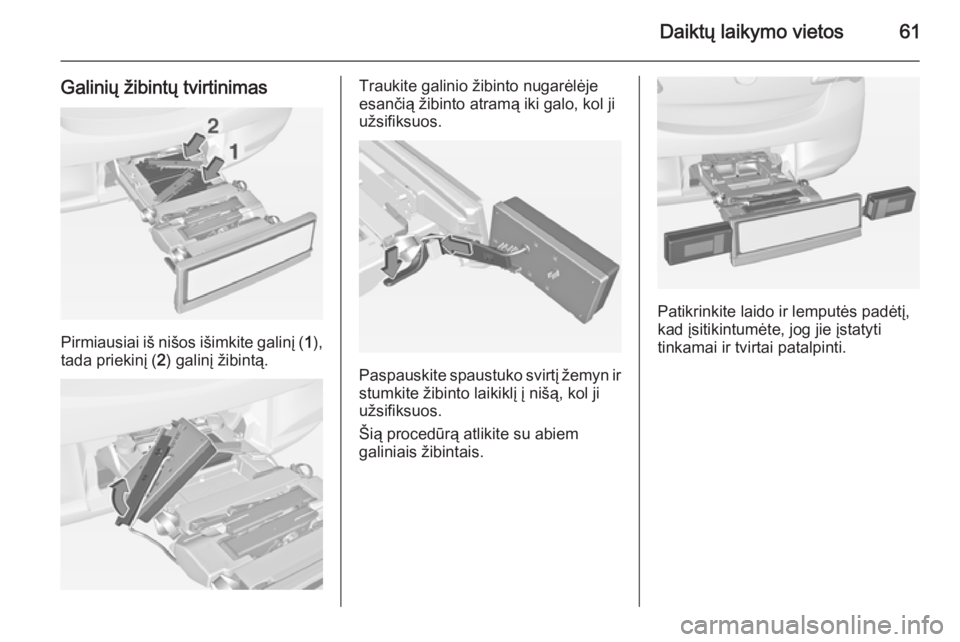

Daiktų laikymo vietos61
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį (1),
tada priekinį ( 2) galinį žibintą.
Traukite galinio žibinto nugarėlėje
esančią žibinto atramą iki galo, kol ji
užsifiksuos.
Paspauskite spaustuko svirtį žemyn ir
stumkite žibinto laikiklį į nišą, kol ji
užsifiksuos.
Šią procedūrą atlikite su abiem
galiniais žibintais.
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.

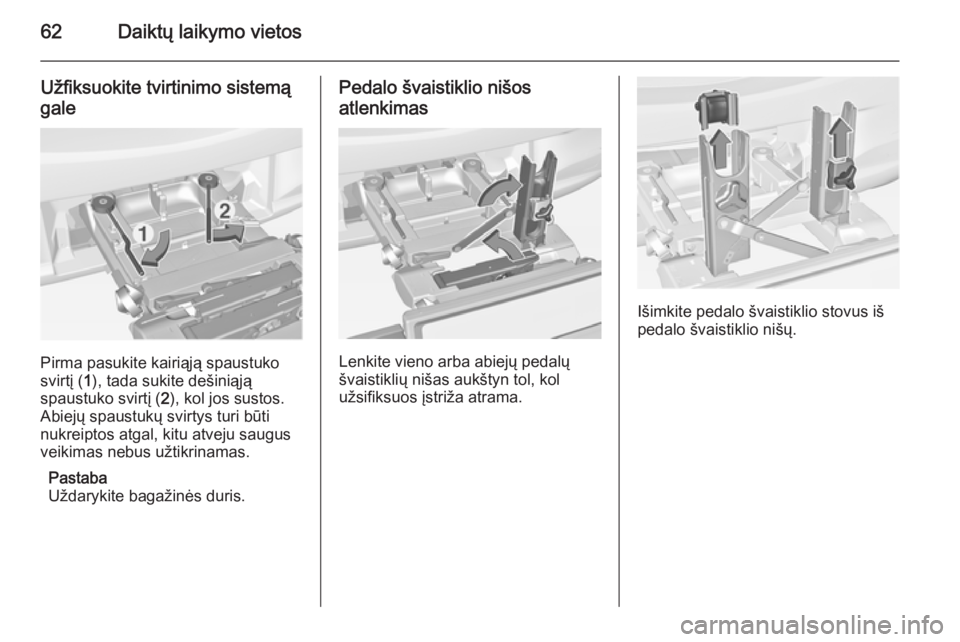

62Daiktų laikymo vietos
Užfiksuokite tvirtinimo sistemągale
Pirma pasukite kairiąją spaustuko
svirtį ( 1), tada sukite dešiniąją
spaustuko svirtį ( 2), kol jos sustos.
Abiejų spaustukų svirtys turi būti
nukreiptos atgal, kitu atveju saugus
veikimas nebus užtikrinamas.
Pastaba
Uždarykite bagažinės duris.
Pedalo švaistiklio nišos
atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.
Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.

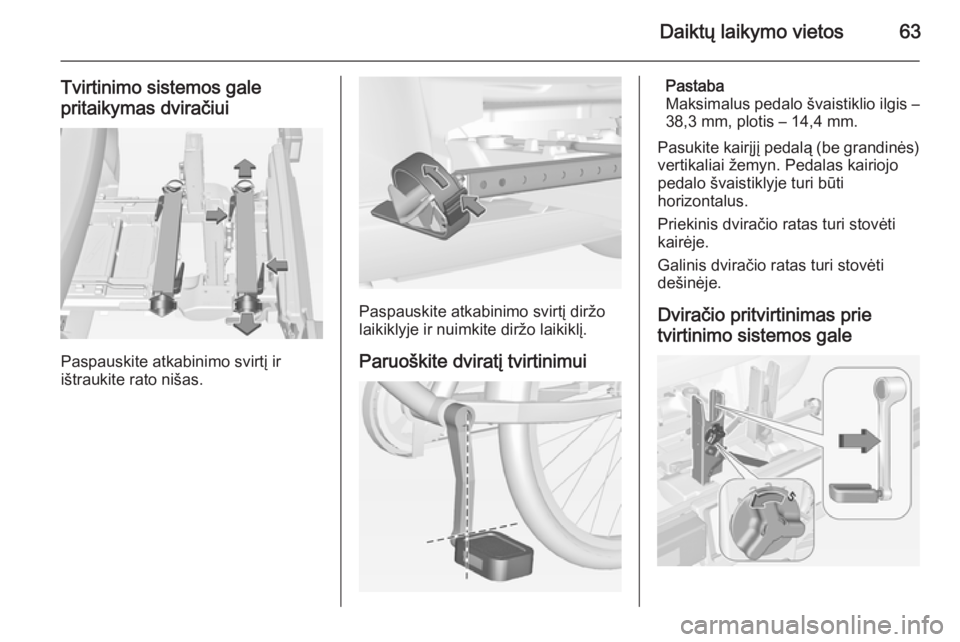

Daiktų laikymo vietos63
Tvirtinimo sistemos gale
pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio ratas turi stovėti
dešinėje.
Dviračio pritvirtinimas prie
tvirtinimo sistemos gale

64Daiktų laikymo vietos
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis yra su tiesiais pedalo
švaistikliais, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis yra su išlenktais pedalo
švaistikliais, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).
Uždėkite dviratį. Pedalo švaistiklis turi
būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
švaistiklio sistemą.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.

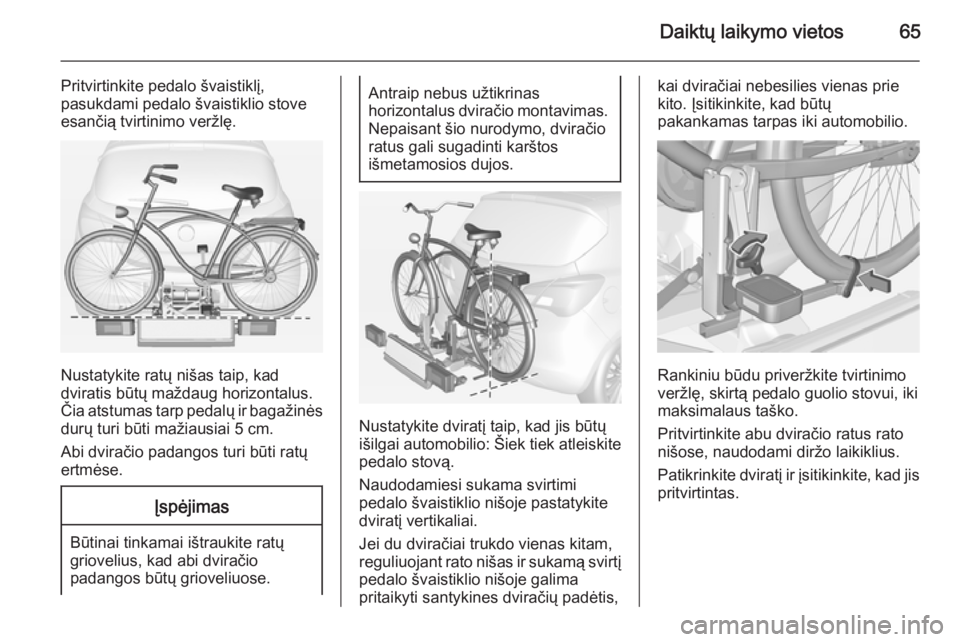

Daiktų laikymo vietos65
Pritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Nustatykite ratų nišas taip, kad
dviratis būtų maždaug horizontalus. Čia atstumas tarp pedalų ir bagažinės
durų turi būti mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Būtinai tinkamai ištraukite ratų
griovelius, kad abi dviračio
padangos būtų grioveliuose.
Antraip nebus užtikrinas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.
Nustatykite dviratį taip, kad jis būtų
išilgai automobilio: Šiek tiek atleiskite pedalo stovą.
Naudodamiesi sukama svirtimi pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Įsitikinkite, kad būtų
pakankamas tarpas iki automobilio.
Rankiniu būdu priveržkite tvirtinimo
veržlę, skirtą pedalo guolio stovui, iki
maksimalaus taško.
Pritvirtinkite abu dviračio ratus rato nišose, naudodami diržo laikiklius.
Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.

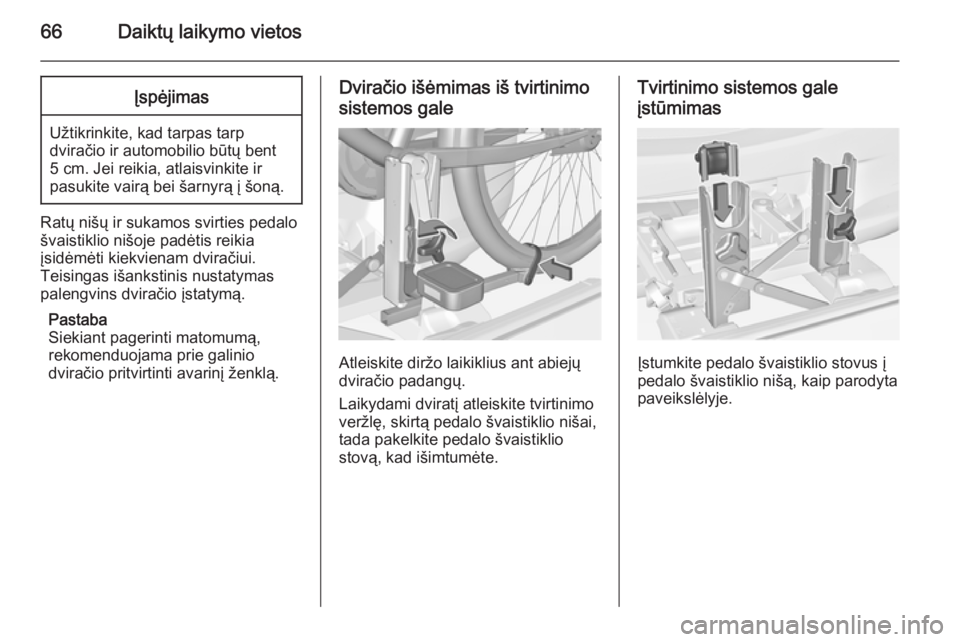

66Daiktų laikymo vietosĮspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.
Pastaba
Siekiant pagerinti matomumą,
rekomenduojama prie galinio
dviračio pritvirtinti avarinį ženklą.
Dviračio išėmimas iš tvirtinimo
sistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale
įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.

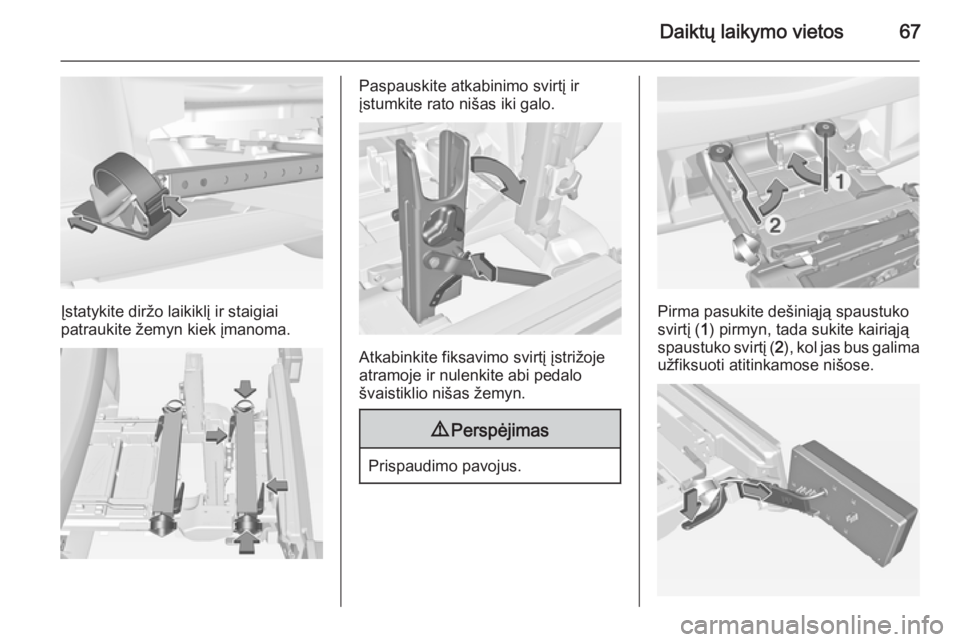

Daiktų laikymo vietos67
Įstatykite diržo laikiklį ir staigiai
patraukite žemyn kiek įmanoma.
Paspauskite atkabinimo svirtį ir
įstumkite rato nišas iki galo.
Atkabinkite fiksavimo svirtį įstrižoje
atramoje ir nulenkite abi pedalo
švaistiklio nišas žemyn.
9 Perspėjimas
Prispaudimo pavojus.
Pirma pasukite dešiniąją spaustuko
svirtį ( 1) pirmyn, tada sukite kairiąją
spaustuko svirtį ( 2), kol jas bus galima
užfiksuoti atitinkamose nišose.

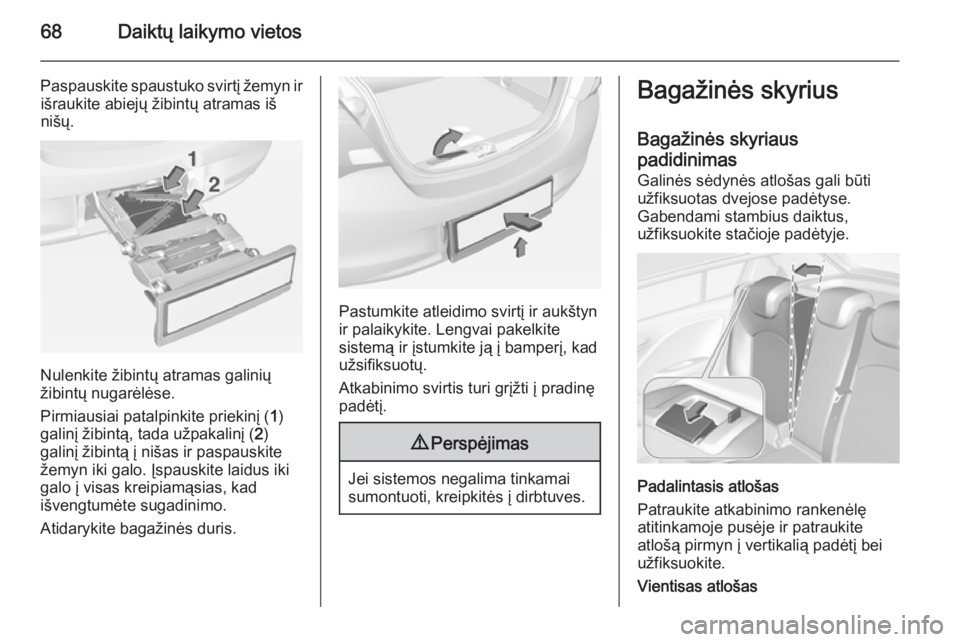

68Daiktų laikymo vietos
Paspauskite spaustuko svirtį žemyn irišraukite abiejų žibintų atramas iš
nišų.
Nulenkite žibintų atramas galinių
žibintų nugarėlėse.
Pirmiausiai patalpinkite priekinį ( 1)
galinį žibintą, tada užpakalinį ( 2)
galinį žibintą į nišas ir paspauskite
žemyn iki galo. Įspauskite laidus iki
galo į visas kreipiamąsias, kad
išvengtumėte sugadinimo.
Atidarykite bagažinės duris.
Pastumkite atleidimo svirtį ir aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.
Bagažinės skyrius
Bagažinės skyriaus
padidinimas Galinės sėdynės atlošas gali būti
užfiksuotas dvejose padėtyse.
Gabendami stambius daiktus,
užfiksuokite stačioje padėtyje.
Padalintasis atlošas
Patraukite atkabinimo rankenėlę
atitinkamoje pusėje ir patraukite
atlošą pirmyn į vertikalią padėtį bei
užfiksuokite.
Vientisas atlošas
