174Rijden en bedieningStoring
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 237.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Achteruitkijkcamera De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐ matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.

Rijden en bediening175De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld
op de display, verschilt van de wer‐
kelijke afstand.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste re‐
gel van het Info-Display met de waar‐ schuwing om de omgeving van de
auto te controleren.
Display-instellingen
Helderheid en contrast kunnen wor‐
den ingesteld door op het display van het aanraakscherm te tikken wanneer
de achteruitkijkcamera actief is.
Uitschakelen
De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong. tien se‐ conden niet is ingeschakeld.Achteruitkijkcamera kan handmatig
worden uitgeschakeld in het menu
Persoonlijke instellingen op het
Info-Display. Persoonlijke instellin‐ gen 3 107.
Deactivering van geleidelijnen en
waarschuwingssymbolen
U kunt de activering of deactivering
van de visuele geleidelijnen en waar‐ schuwingssymbolen veranderen met
de aanraaktoetsen in het onderste
deel van het display.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● Wanneer de zon of de straal van koplampen rechtstreeks op de
lens van de camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Verkeersbordherkenning Werking
Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.

Verzorging van de auto211Nr.Stroomkring1Aanhangerinterfacemodule,
draagsysteem achterzijde2–3Accusensor4Brandstofpomp chassisregel‐
module5ABS6Dimlicht en dagrijverlichting
links, afsluiter xenongrootlicht
links en rechts7–8Regelmodule MTA-transmissie,
regelmodule LPG9Spanningsdetectie carrosserie‐
regelmodule10Koplampverstelling11Achterruitenwisser12Verwarmbare achterruit13Dimlicht en dagrijverlichting
rechts14Verwarmbare buitenspiegel15–Nr.Stroomkring16Rembekrachtigerset17Ontsteking, voeding startstroom18Motorregelmodule19Brandstofpomp20–21Motormagneetkleppen, motor‐
sensoren22–23Inspuitsysteem24Ruitensproeier25–26Motorsensoren27Afsluitklep verwarming28Motorregelmodule29Motorregelmodule30Motorregelmodule31Grootlicht links, xenondimlicht
links32Grootlicht rechts, xenondimlicht
rechts33MotorregelmoduleNr.Stroomkring34Claxon35Aircocompressorkoppeling36Mistlampen

Verzorging van de auto213Nr.Stroomkring1–2–3Elektrische ruitbediening4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Airbagsysteem16Datalinkverbinding17Ontsteking18Airconditioning19ZonnedakNr.Stroomkring20Parkeerhulp/regensensor/front‐
camera21Remschakelaar22Audiosysteem23Display24–25Hulpkrik26Instrumentenpaneel27Stoelverwarming, bestuurder28–29–30Instrumentenpaneel/stoelver‐
warming/FlexDock31Claxon32Stoelverwarming, passagier33Verwarmd stuurwiel34–35Bandenreparatieset36–37Achterruitenwisser

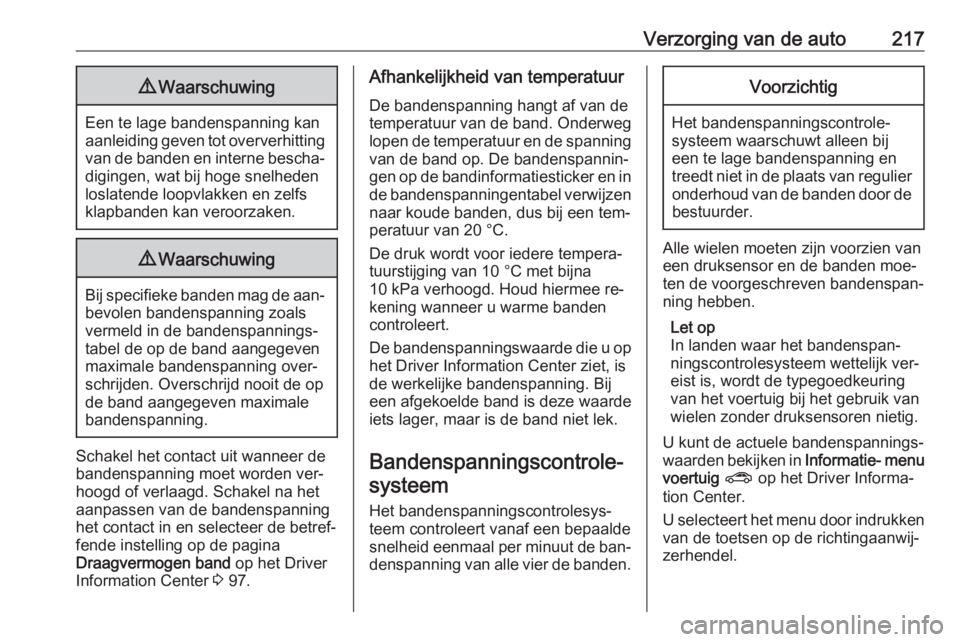

Verzorging van de auto2179Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de aan‐
bevolen bandenspanning zoals
vermeld in de bandenspannings‐
tabel de op de band aangegeven
maximale bandenspanning over‐
schrijden. Overschrijd nooit de op
de band aangegeven maximale
bandenspanning.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd. Schakel na het
aanpassen van de bandenspanning
het contact in en selecteer de betref‐
fende instelling op de pagina
Draagvermogen band op het Driver
Information Center 3 97.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzennaar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐
denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig ? op het Driver Informa‐
tion Center.
U selecteert het menu door indrukken van de toetsen op de richtingaanwij‐zerhendel.

Verzorging van de auto219Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na het rijden dooft, kan dit duiden
op een naderende te lage banden‐
spanning. Bandenspanning controle‐
ren.
Boordinformatie 3 103.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het ban‐
denspanningscontrolesysteem werkt niet op deze banden. De controle‐
lamp w brandt. Voor de overige drie
banden blijft het systeem in werking.Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren; ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 257 en selecteer de betreffende in‐
stelling in het menu
Bandenbelasting op het Driver Infor‐mation Center, Informatie- menu
voertuig ? 3 97. Deze instelling is
de referentie voor de bandenspan‐
ningswaarschuwingen.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Midlevel-display:

220Verzorging van de autoKies● LO voor een comfortabele span‐
ning tot drie inzittenden.
● ECO voor een Eco-spanning tot
drie inzittenden.
● HI voor volledige belading.
Uplevel-display:
Kies ● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke TPMS-sensor heeft een unieke
identificatiecode. De identificatiecode
moet aan de positie van een nieuw
wiel worden gekoppeld nadat de wie‐ len zijn geroteerd of alle wielen zijn
verwisseld en als een of meer ban‐
denspanningssensoren zijn vervan‐
gen. De bandenspanningssensoren
moeten ook worden gekoppeld na het
vervangen van een reservewiel door
een reguliere band met een banden‐
spanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht doven/verdwijnen. De sensoren worden met een inleerge‐reedschap in de volgende volgorde
gekoppeld aan de wielposities: voor‐
wiel linkerzijde, voorwiel rechterzijde,
achterwiel rechterzijde en achterwiel
linkerzijde. De richtingaanwijzer in de
huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Neem contact op met een werkplaats voor onderhoud of om inleergereed‐
schap aan te schaffen. U hebt twee
minuten voor het koppelen van de po‐sitie van het eerste wiel en vijf minu‐
ten voor het koppelen van de positie van alle vier de wielen. Bij het over‐
schrijden van deze tijd stopt het kop‐ pelen en moet u opnieuw beginnen.
De koppelingsprocedure voor de ban‐ denspanningssensoren is als volgt:
1. Trek de handrem aan.
2. Schakel het contact in.
3. Op auto's met automatische ver‐ snellingsbak: zet de keuzehendelin P.
Bij auto's met geautomatiseerde
versnellingsbak: Houd het rempe‐
daal ingetrapt. Breng en houd de keuzehendel vijf seconden in
stand N tot P wordt weergegeven
op het Driver Information Center.
P geeft aan dat het koppelen van
de bandenspanningssensoren
kan worden gestart.
Bij auto's met handgeschakelde
versnellingsbak: selecteer Neu‐
traalstand.
4. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatie- menu
voertuig ? op het Driver Infor‐
mation Center te selecteren.

Verzorging van de auto2215. Draai het stelwieltje om naar hetbandenspanningsmenu te schui‐
ven.
Midlevel-display:
Uplevel-display:
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
8. Begin met de voorwiel aan de lin‐ kerzijde.
9. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de toets om de ban‐
denspanningssensor te activeren. De claxon piept ter bevestiging
dat de sensoridentificatiecode
aan de positie van dit wiel is ge‐
koppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.12. Ga verder met het achterwiel links
en herhaal de procedure zoals be‐ schreven in stap 9. De claxon
piept twee keer ter aanduiding dat
de sensoridentificatiecode aan
het linkerachterwiel is gekoppeld
en dat de procedure voor het kop‐ pelen van de bandenspannings‐
sensoren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op het etiket ban‐
denspanningsinformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 97.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Om veiligheidsredenen mag het ver‐
schil in profieldiepte van banden op
één as niet meer dan 2 mm zijn.

270HHalogeenkoplampen .................201
Handbediende ruiten ...................30
Handgeschakelde modus ..........149
Handgeschakelde versnellingsbak ......................146
Handmatige dimfunctie ................29
Handmatige modus ...................144
Handrem ............................. 150, 151
Handschoenenkastje ...................57
Handzender ................................. 21
Hellingrem ................................. 152
Hoofdsteunen .............................. 35
Hoofdsteunverstelling ....................8
I
Inbouwposities kinderveilig‐ heidssystemen ......................... 52
Indicatie afstand tot voorligger ...161
Info-Displays ................................. 97
Inhouden ................................... 256
Inklapbare spiegels .....................29
Inleiding ......................................... 3
Instapverlichting ......................... 122
Instrumentengroep ......................84
Instrumentenverlichting .............209
Interieurverlichting ......................120
ISOFIX- kinderveiligheidssystemen ........55K
Katalysator ................................. 142Kentekenverlichting ...................208
Keuzehendel ..................... 143, 148
Kilometerteller .............................. 84
Kindersloten ................................. 25 Kinderveiligheids-systemen ..........50
Klimaatregeling ............................ 15
Klimaatregelsystemen ................124
Klok .............................................. 81
Koelvloeistof .............................. 196
Koelvloeistof en antivries ............242
Koelvloeistoftemperatuurmeter ...86
Koplampinstelling in het buitenland .............................. 116
Koplampverstelling ....................116
L
Laadsysteem ............................... 92
Lane Departure Warning ......93, 179
Leeslampen ............................... 121
Lekke band ................................. 228
Lichtschakelaar .......................... 114
Lichtsignaal ................................ 115
Luchtinlaat ................................. 133
M Meters........................................... 84
Mistachterlicht ...................... 96, 119
Mistlamp ...................................... 96
Mistlampen ................................ 204Mistlampen voor ........................119
Motorgegevens .......................... 249
Motor-ID...................................... 245
Motorkap .................................... 194
Motorolie .................... 195, 242, 246
Motoroliedruk ............................... 95
Motor starten ..................... 136, 147
Motorvermogen verminderd .........96
N Nieuwe auto inrijden ..................135
O Obstakeldetectiesystemen .........162
Olie, motor .......................... 242, 246
OnStar ........................................ 110
Ontlaadbeveiliging accu ............123
Opbergruimte................................ 57
Opbergruimten.............................. 57
Opbergruimte voor........................ 58
Opbergvakken .............................. 57
Opbergvak onder passagiersstoel 59
Opgeslagen instellingen ...............22
Overzicht instrumentenpaneel .....10
P Panne ......................................... 235
Parkeerhulp ............................... 162
Parkeerlichten ............................ 119
Parkeren .............................. 19, 140
Park pilot met ultrasoonsensoren 162
