OPEL CORSA 2016.5 Instruksjonsbok

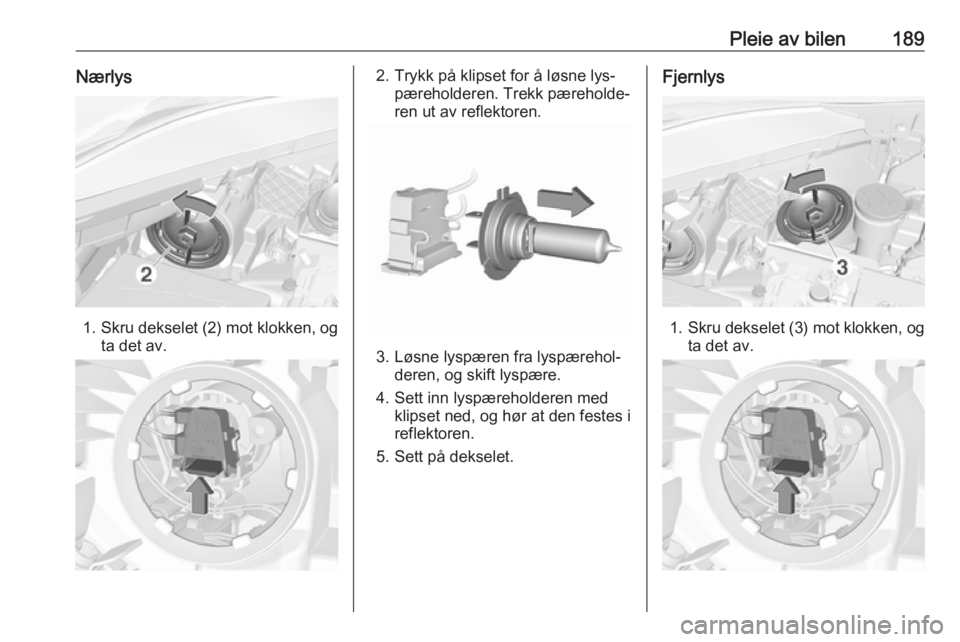

Pleie av bilen189Nærlys
1.Skru dekselet (2) mot klokken, og
ta det av.
2. Trykk på klipset for å løsne lys‐ pæreholderen. Trekk pæreholde‐
ren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Fjernlys
1. Skru dekselet (3) mot klokken, og
ta det av.

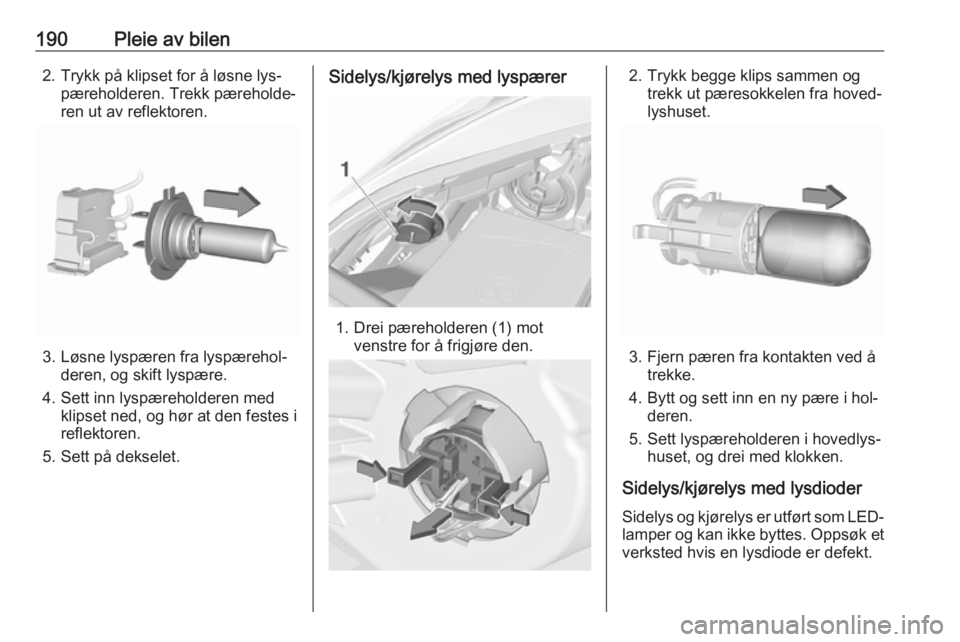

190Pleie av bilen2. Trykk på klipset for å løsne lys‐pæreholderen. Trekk pæreholde‐
ren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Sidelys/kjørelys med lyspærer
1. Drei pæreholderen (1) mot venstre for å frigjøre den.
2. Trykk begge klips sammen ogtrekk ut pæresokkelen fra hoved‐
lyshuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys/kjørelys med lysdioder Sidelys og kjørelys er utført som LED- lamper og kan ikke byttes. Oppsøk et
verksted hvis en lysdiode er defekt.

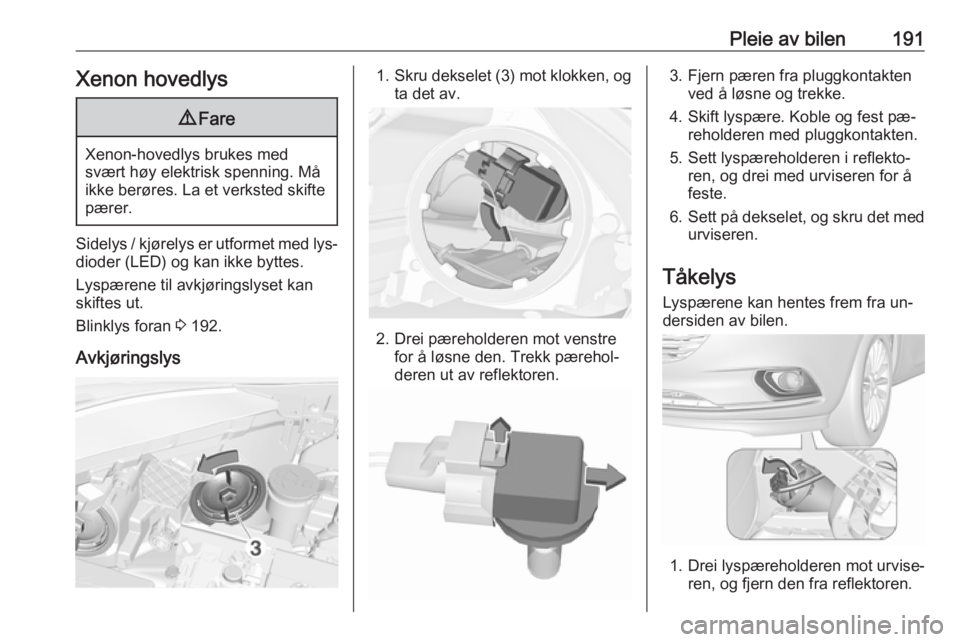

Pleie av bilen191Xenon hovedlys9Fare
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Sidelys / kjørelys er utformet med lys‐
dioder (LED) og kan ikke byttes.
Lyspærene til avkjøringslyset kan
skiftes ut.
Blinklys foran 3 192.
Avkjøringslys
1. Skru dekselet (3) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Fjern pæren fra pluggkontakten ved å løsne og trekke.
4. Skift lyspære. Koble og fest pæ‐ reholderen med pluggkontakten.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for å
feste.
6. Sett på dekselet, og skru det med
urviseren.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.

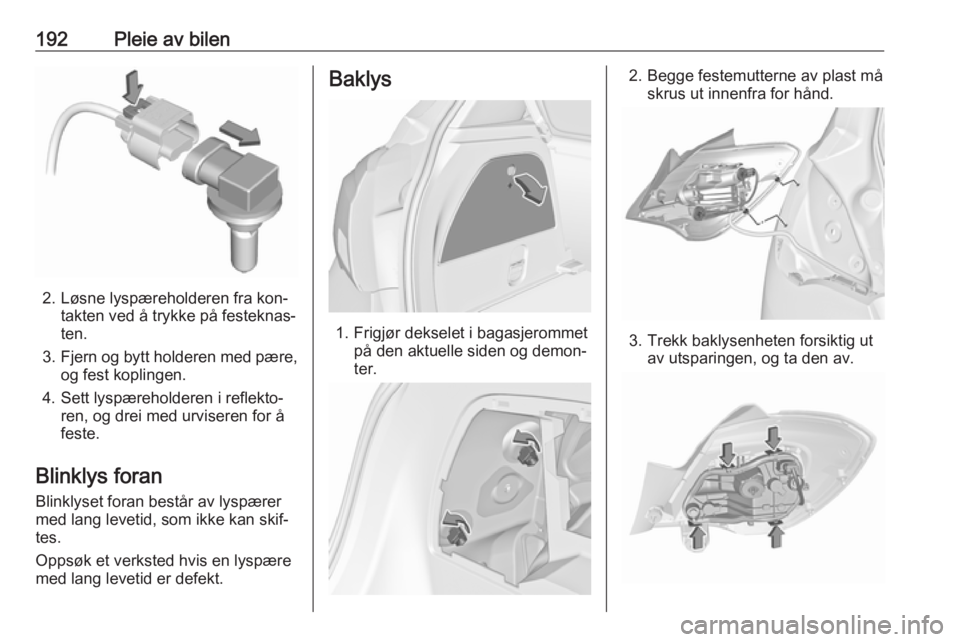

192Pleie av bilen
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
Blinklys foran Blinklyset foran består av lyspærer
med lang levetid, som ikke kan skif‐
tes.
Oppsøk et verksted hvis en lyspære
med lang levetid er defekt.
Baklys
1. Frigjør dekselet i bagasjerommet på den aktuelle siden og demon‐
ter.
2. Begge festemutterne av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.

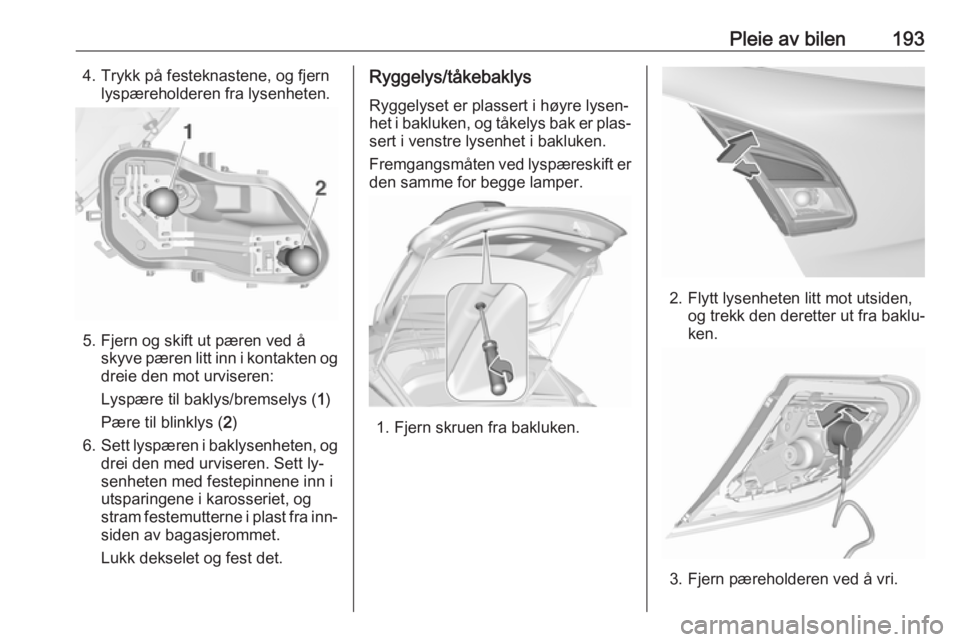

Pleie av bilen1934. Trykk på festeknastene, og fjernlyspæreholderen fra lysenheten.
5. Fjern og skift ut pæren ved åskyve pæren litt inn i kontakten og
dreie den mot urviseren:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
6. Sett lyspæren i baklysenheten, og
drei den med urviseren. Sett ly‐
senheten med festepinnene inn i
utsparingene i karosseriet, og
stram festemutterne i plast fra inn‐
siden av bagasjerommet.
Lukk dekselet og fest det.
Ryggelys/tåkebaklys
Ryggelyset er plassert i høyre lysen‐
het i bakluken, og tåkelys bak er plas‐ sert i venstre lysenhet i bakluken.
Fremgangsmåten ved lyspæreskift er
den samme for begge lamper.
1. Fjern skruen fra bakluken.
2. Flytt lysenheten litt mot utsiden, og trekk den deretter ut fra baklu‐
ken.
3. Fjern pæreholderen ved å vri.

194Pleie av bilen
4. Fjern pæren ved å skyve litt inn ikontakten og dreie den mot urvi‐
seren. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei for å feste.
6. Fest lysenheten i bakluken, og fest med skruen.
Blinklys på siden
Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Høytmontert midtre
bremselys
Overlat utskifting av lysdioder til et
verksted.

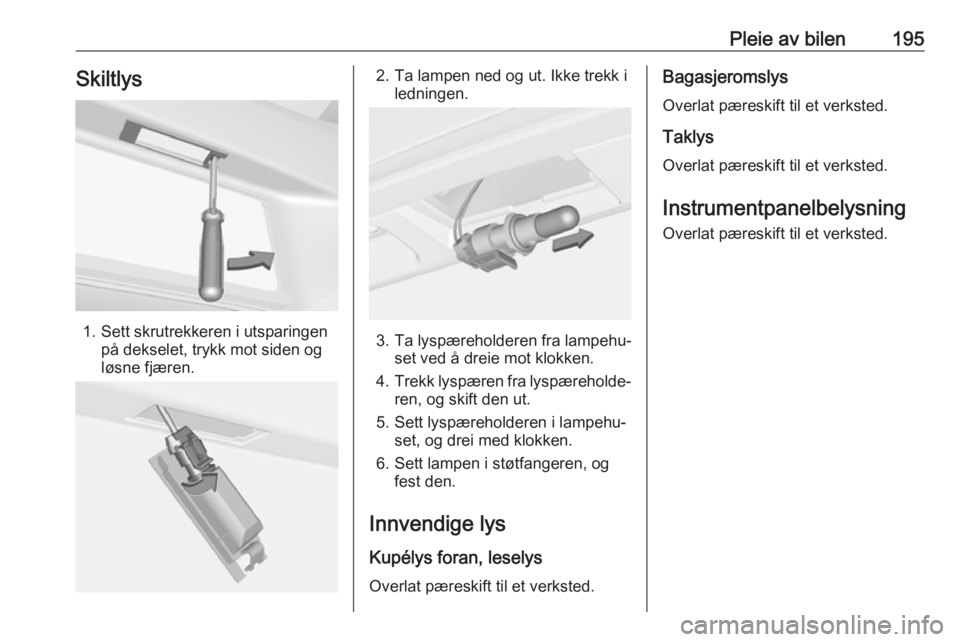

Pleie av bilen195Skiltlys
1. Sett skrutrekkeren i utsparingenpå dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke trekk i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie mot klokken.
4. Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med klokken.
6. Sett lampen i støtfangeren, og fest den.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Taklys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

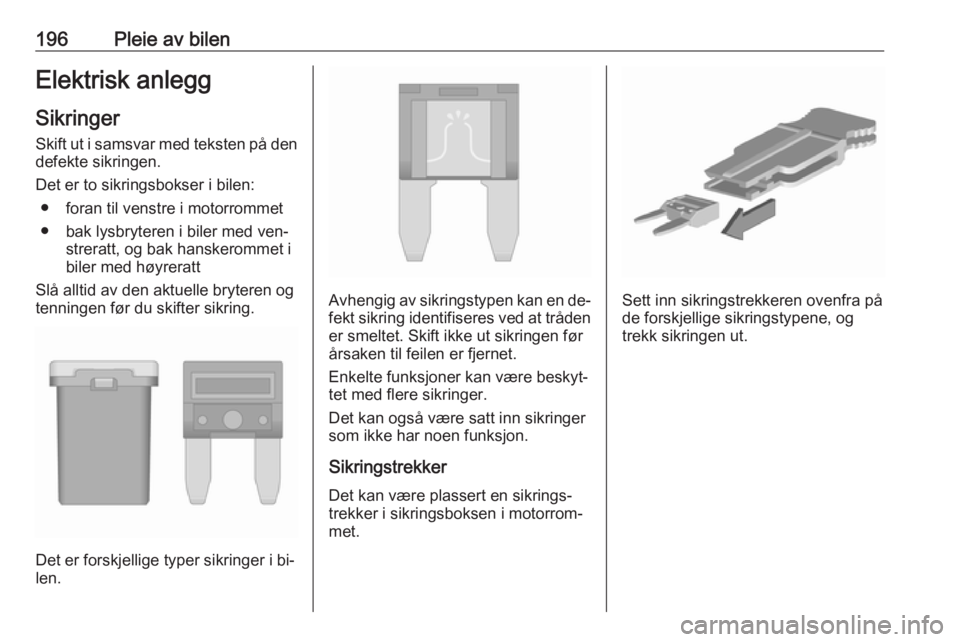

196Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● foran til venstre i motorrommet
● bak lysbryteren i biler med ven‐ streratt, og bak hanskerommet i
biler med høyreratt
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra på
de forskjellige sikringstypene, og
trekk sikringen ut.

Pleie av bilen197Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.
Nr.Strømkrets1Tilhenger grensesnittmodul,
sykkelstativ bak2–3Batteriføler4Chassis-kontrollmodul drivstoff‐
pumpe5ABS6Nærlys og kjørelys venstre,
Xenon fjernlysspjeld venstre og
høyre7–8MTA girstyreenhet, LPG
kontrollmodul9Karosserikontrollmodul spen‐
ningsregistrering10Nivåregulering for hovedlys11Bakrutevisker12Oppvarmet bakrute13Nærlys og kjørelys høyre

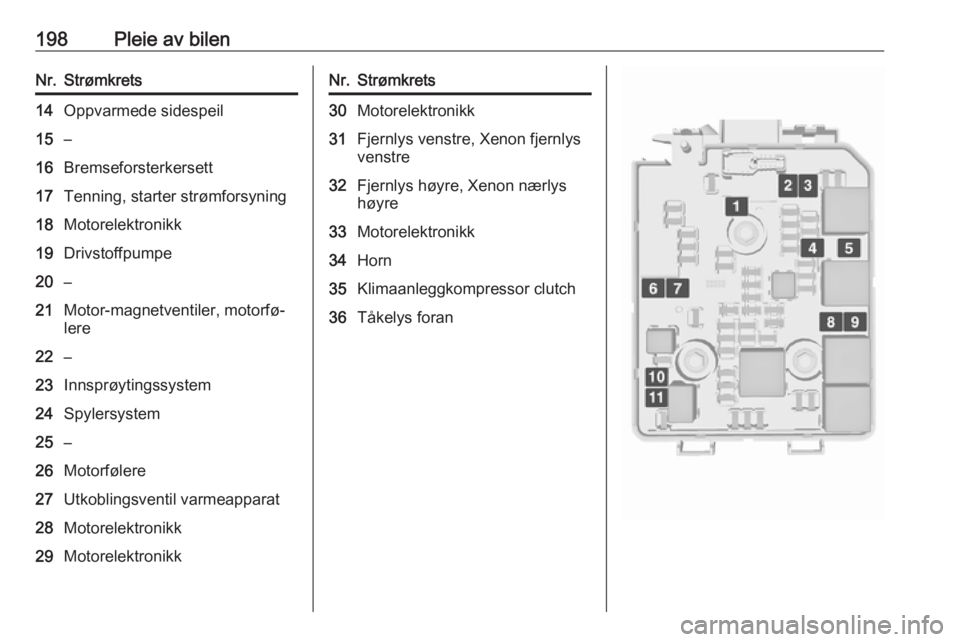

198Pleie av bilenNr.Strømkrets14Oppvarmede sidespeil15–16Bremseforsterkersett17Tenning, starter strømforsyning18Motorelektronikk19Drivstoffpumpe20–21Motor-magnetventiler, motorfø‐
lere22–23Innsprøytingssystem24Spylersystem25–26Motorfølere27Utkoblingsventil varmeapparat28Motorelektronikk29MotorelektronikkNr.Strømkrets30Motorelektronikk31Fjernlys venstre, Xenon fjernlys
venstre32Fjernlys høyre, Xenon nærlys
høyre33Motorelektronikk34Horn35Klimaanleggkompressor clutch36Tåkelys foran
