Soins du véhicule219Fermer le couvercle et l'enclique‐
ter.

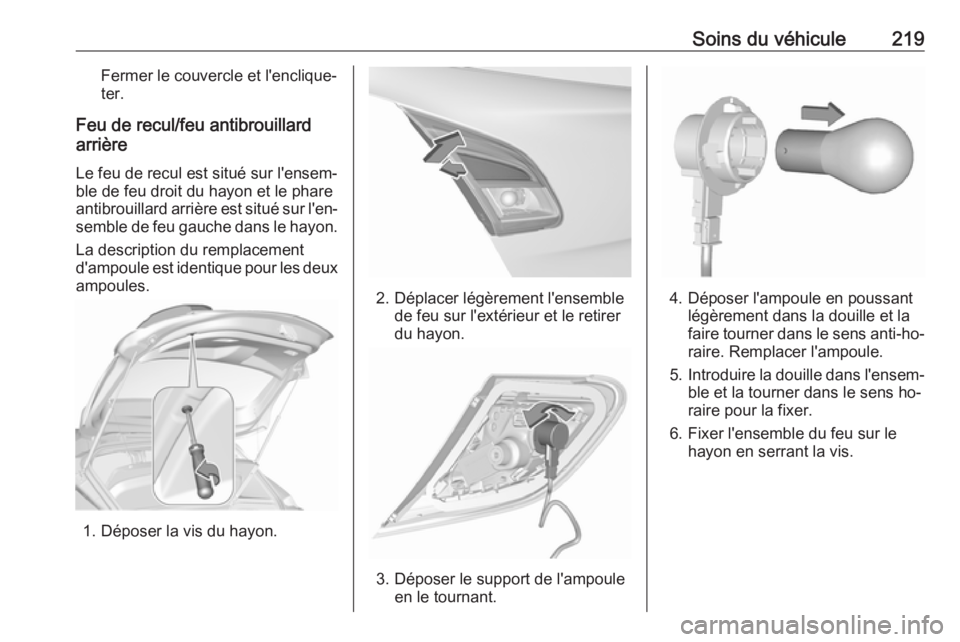

Feu de recul/feu antibrouillard
arrière
Le feu de recul est situé sur l'ensem‐ble de feu droit du hayon et le phare
antibrouillard arrière est situé sur l'en‐
semble de feu gauche dans le hayon.
La description du remplacement
d'ampoule est identique pour les deux ampoules.
1. Déposer la vis du hayon.
2. Déplacer légèrement l'ensemble de feu sur l'extérieur et le retirer
du hayon.
3. Déposer le support de l'ampoule en le tournant.
4. Déposer l'ampoule en poussantlégèrement dans la douille et la
faire tourner dans le sens anti-ho‐
raire. Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire pour la fixer.
6. Fixer l'ensemble du feu sur le hayon en serrant la vis.

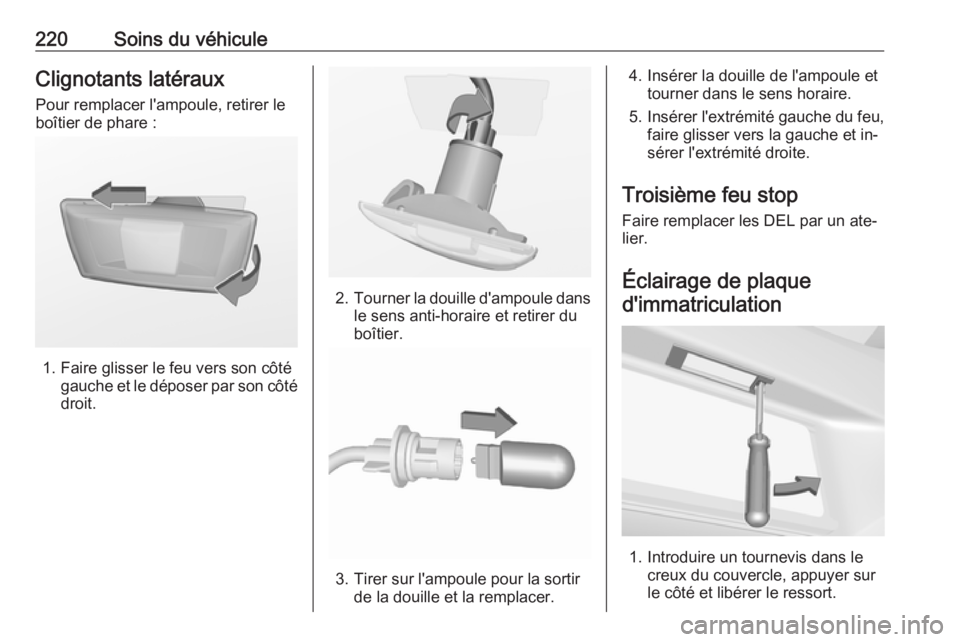

220Soins du véhiculeClignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Troisième feu stop Faire remplacer les DEL par un ate‐
lier.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.

Soins du véhicule221
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Plafonnier Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les vé‐
hicules avec direction à droite,
derrière la boîte à gants
Avant de remplacer un fusible, mettre le commutateur correspondant en po‐
sition Off et couper le contact.

222Soins du véhicule
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

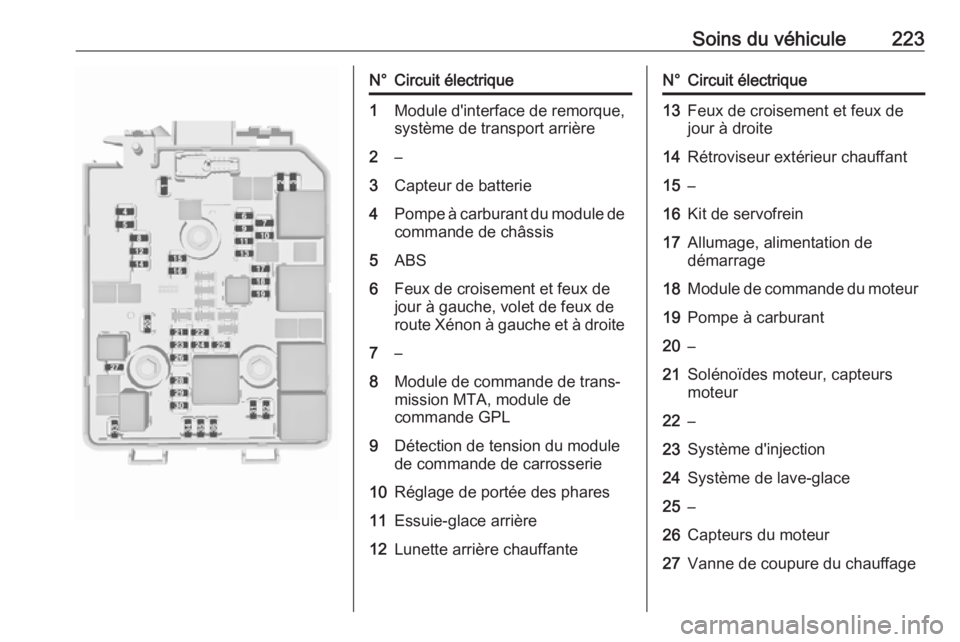

Soins du véhicule223N°Circuit électrique1Module d'interface de remorque,
système de transport arrière2–3Capteur de batterie4Pompe à carburant du module de commande de châssis5ABS6Feux de croisement et feux de
jour à gauche, volet de feux de
route Xénon à gauche et à droite7–8Module de commande de trans‐
mission MTA, module de
commande GPL9Détection de tension du module
de commande de carrosserie10Réglage de portée des phares11Essuie-glace arrière12Lunette arrière chauffanteN°Circuit électrique13Feux de croisement et feux de
jour à droite14Rétroviseur extérieur chauffant15–16Kit de servofrein17Allumage, alimentation de
démarrage18Module de commande du moteur19Pompe à carburant20–21Solénoïdes moteur, capteurs
moteur22–23Système d'injection24Système de lave-glace25–26Capteurs du moteur27Vanne de coupure du chauffage

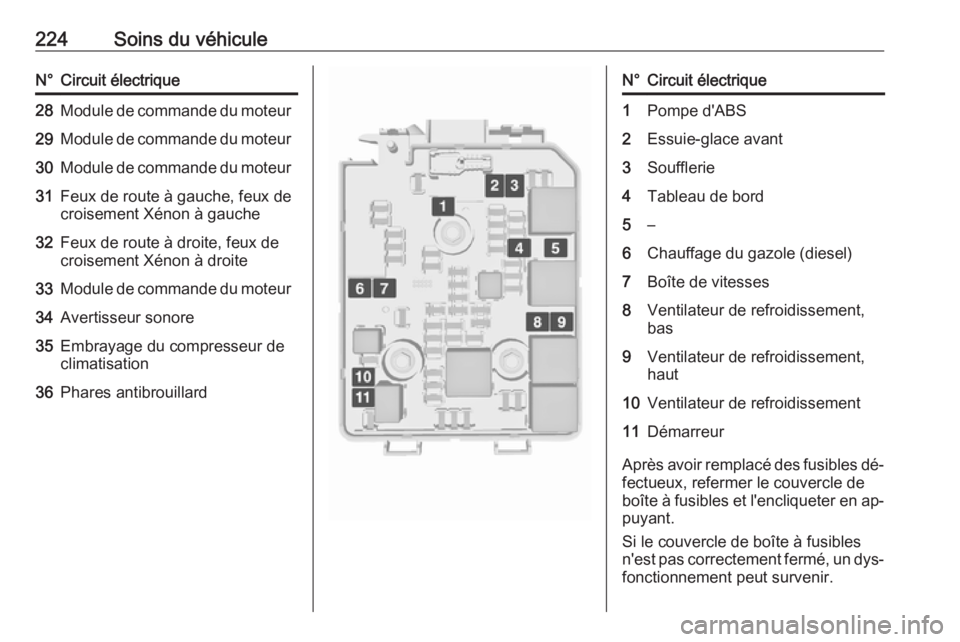

224Soins du véhiculeN°Circuit électrique28Module de commande du moteur29Module de commande du moteur30Module de commande du moteur31Feux de route à gauche, feux de
croisement Xénon à gauche32Feux de route à droite, feux de
croisement Xénon à droite33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36Phares antibrouillardN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5–6Chauffage du gazole (diesel)7Boîte de vitesses8Ventilateur de refroidissement, bas9Ventilateur de refroidissement,
haut10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐
puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.

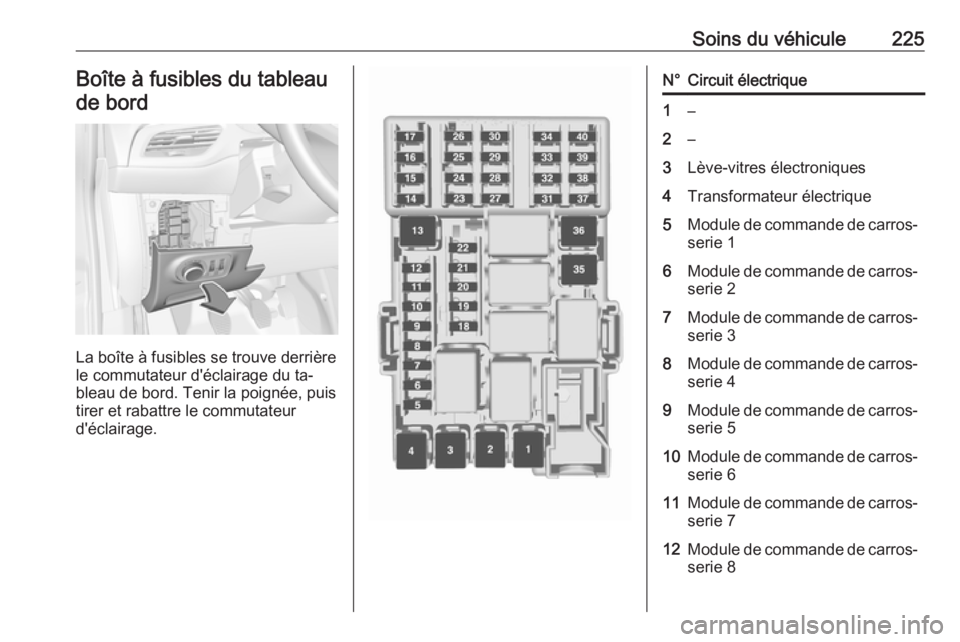

Soins du véhicule225Boîte à fusibles du tableaude bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du ta‐ bleau de bord. Tenir la poignée, puis
tirer et rabattre le commutateur
d'éclairage.
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐ serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8

226Soins du véhiculeN°Circuit électrique13–14Hayon15Systèmes d'airbags16Raccordement de liaison de
données17L'allumage18Système de climatisation19Toit ouvrant20Aide au stationnement/Détecteur de pluie/Caméra avant21Commutateur de freinage22Système audio23Affichage24–25Cric auxiliaire26Tableau de bord27Chauffage de siège, conducteur28–N°Circuit électrique29–30Tableau de bord/chauffage de
siège/FlexDock31Avertisseur sonore32Chauffage de siège, passager33Volant chauffé34–35Kit de réparation des pneus36–37Essuie-glace arrière38Allume-cigares39Lève-vitres électriques/Toit
ouvrant/Affichage de transmis‐
sion automatique40–Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
L'outillage ainsi que l’œillet de remor‐ quage et le kit de réparation de pneu
sont rangés dans le coffre sous le
couvercle de plancher.

Soins du véhicule227

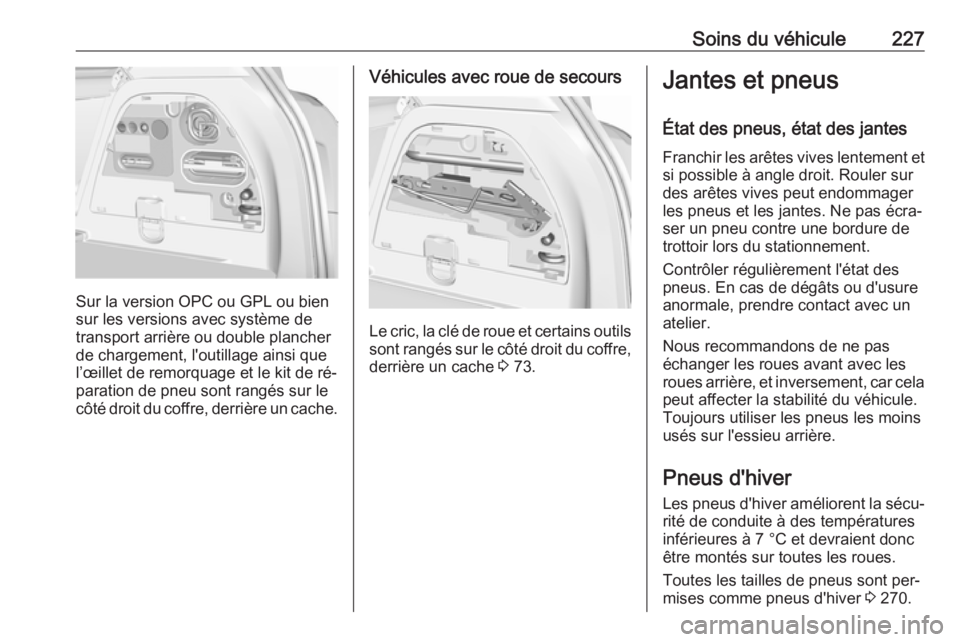

Sur la version OPC ou GPL ou bien
sur les versions avec système de
transport arrière ou double plancher
de chargement, l'outillage ainsi que
l’œillet de remorquage et le kit de ré‐
paration de pneu sont rangés sur le
côté droit du coffre, derrière un cache.
Véhicules avec roue de secours
Le cric, la clé de roue et certains outils
sont rangés sur le côté droit du coffre, derrière un cache 3 73.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 270.

228Soins du véhiculeDisposer l'autocollant de vitesse dansle champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus
Par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en pourcentageR:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale de votre véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐ nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 264.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐
les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 270.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐ sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
