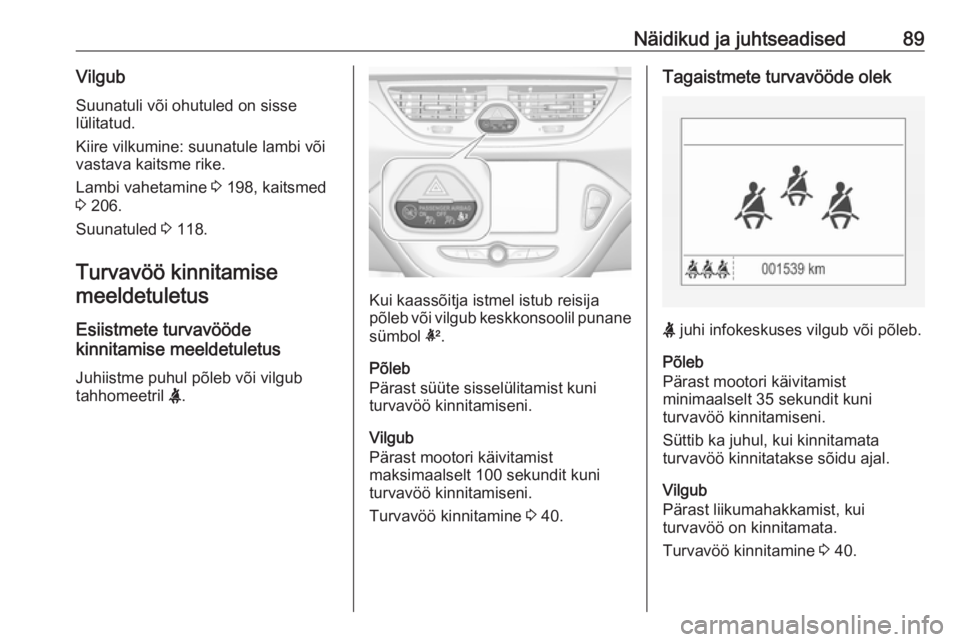

Näidikud ja juhtseadised89VilgubSuunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Lambi vahetamine 3 198, kaitsmed
3 206.
Suunatuled 3 118.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme puhul põleb või vilgub
tahhomeetril X.
Kui kaassõitja istmel istub reisija
põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundit kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 40.
Tagaistmete turvavööde olek
X juhi infokeskuses vilgub või põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Süttib ka juhul, kui kinnitamata
turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 40.
Page 92 of 271

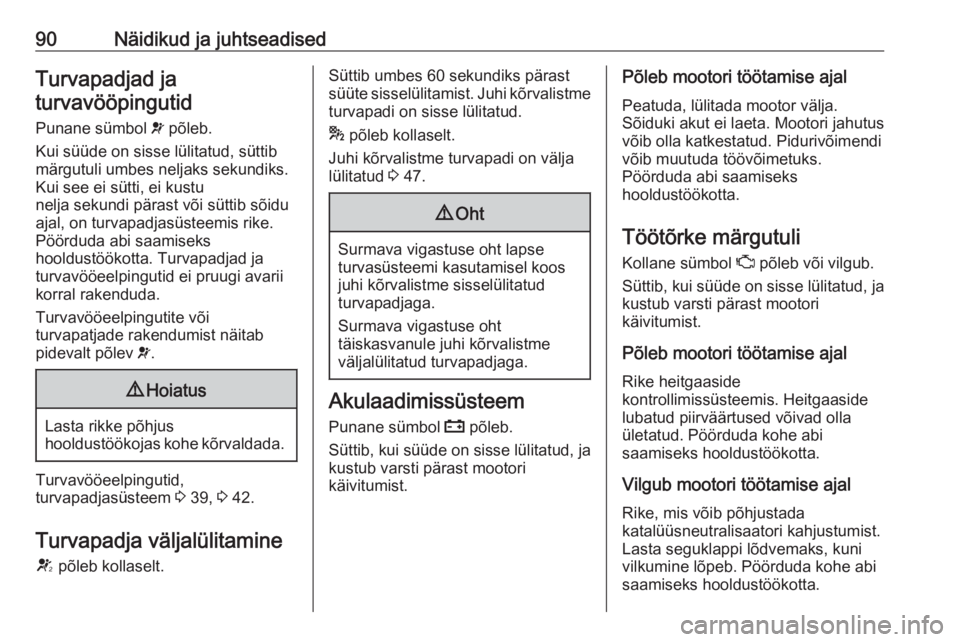

90Näidikud ja juhtseadisedTurvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abi saamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 39, 3 42.
Turvapadja väljalülitamine V põleb kollaselt.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 47.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Page 93 of 271

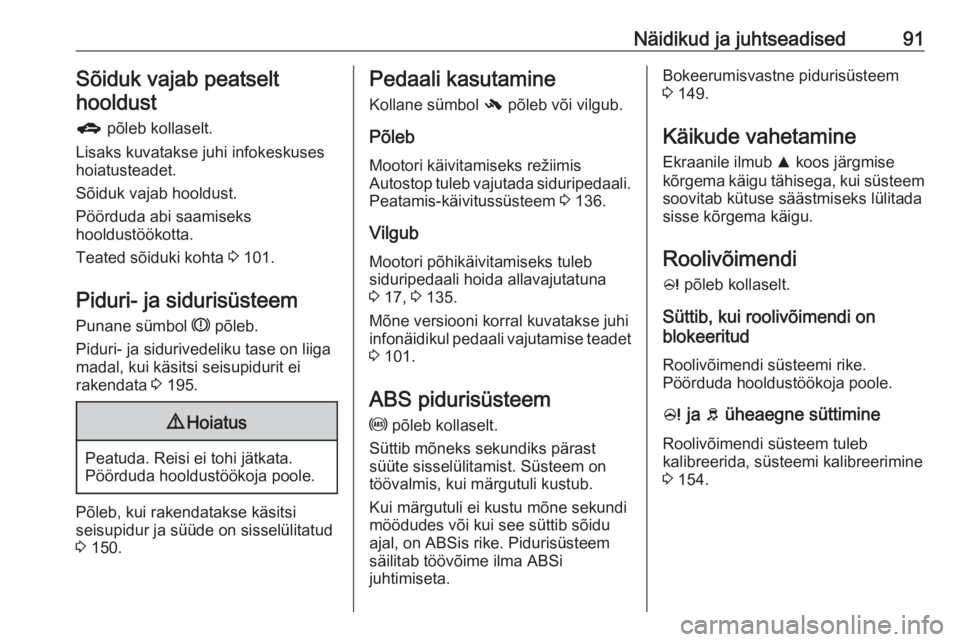

Näidikud ja juhtseadised91Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse juhi infokeskuses
hoiatusteadet.
Sõiduk vajab hooldust.
Pöörduda abi saamiseks
hooldustöökotta.
Teated sõiduki kohta 3 101.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 195.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 150.
Pedaali kasutamine
Kollane sümbol - põleb või vilgub.
Põleb Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 136.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 17, 3 135.
Mõne versiooni korral kuvatakse juhi infonäidikul pedaali vajutamise teadet
3 101.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.Bokeerumisvastne pidurisüsteem
3 149.
Käikude vahetamine
Ekraanile ilmub R koos järgmise
kõrgema käigu tähisega, kui süsteem soovitab kütuse säästmiseks lülitada
sisse kõrgema käigu.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökoja poole.
c ja b üheaegne süttimine
Roolivõimendi süsteem tuleb
kalibreerida, süsteemi kalibreerimine
3 154.
Page 94 of 271

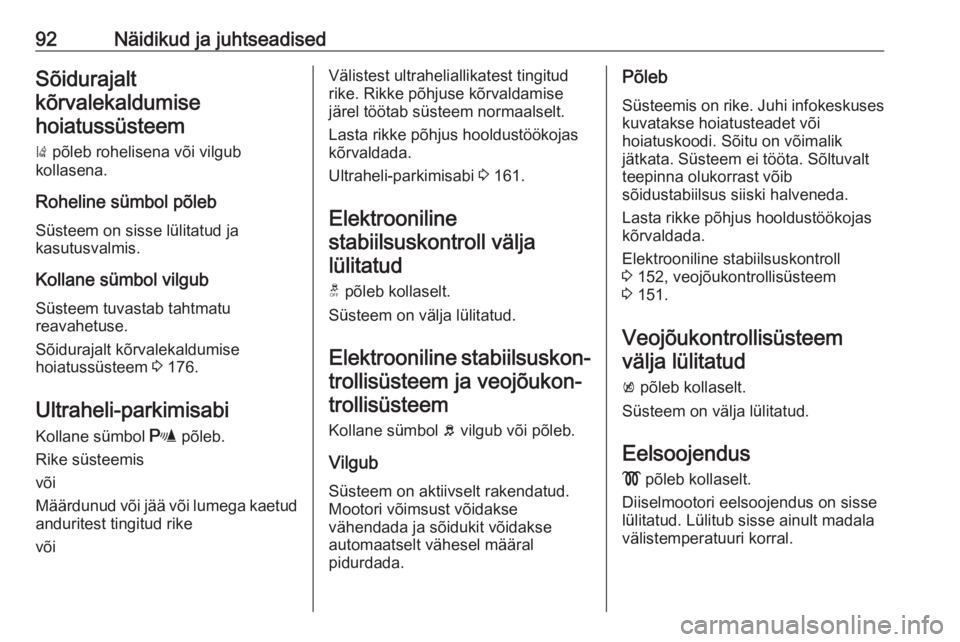

92Näidikud ja juhtseadisedSõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 176.
Ultraheli-parkimisabi
Kollane sümbol r põleb.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike
võiVälistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 161.
Elektrooniline stabiilsuskontroll väljalülitatud
t põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b vilgub või põleb.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsust võidakse
vähendada ja sõidukit võidakse
automaatselt vähesel määral
pidurdada.Põleb
Süsteemis on rike. Juhi infokeskuses kuvatakse hoiatusteadet või
hoiatuskoodi. Sõitu on võimalik
jätkata. Süsteem ei tööta. Sõltuvalt
teepinna olukorrast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
3 152, veojõukontrollisüsteem
3 151.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse
lülitatud. Lülitub sisse ainult madala välistemperatuuri korral.
Page 95 of 271

Näidikud ja juhtseadised93Diislikütuse tahkete
osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
Põleb Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada puhastusprotsess viivitamatult, et vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 140, peatamis-käivitussüsteem
3 136.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.Põleb
Rehvirõhu vähenemine. Peatuda
koheselt ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv ( nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökoja
poole.
Rehvirõhu jälgimise süsteem 3 214.
Mootoriõli surve Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutage siduripedaal alla.
2. Seadke käigukang neutraalasendisse.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu.
Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset, enne kui pöördute
abisaamiseks hooldustöökotta
3 192.
Madal kütusetase
Kollane sümbol Y põleb või vilgub.
Page 96 of 271

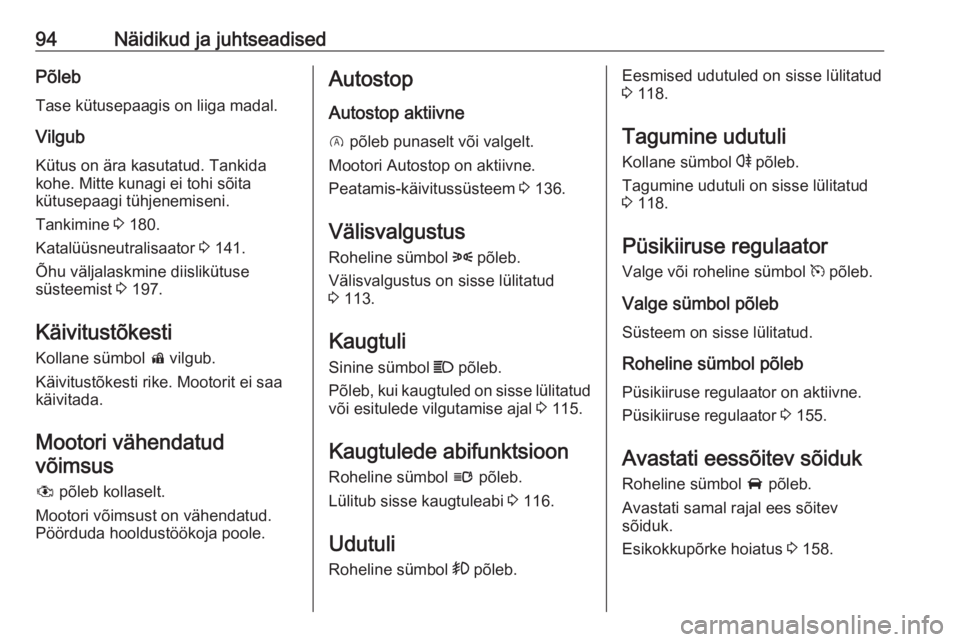

94Näidikud ja juhtseadisedPõlebTase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida kohe. Mitte kunagi ei tohi sõita
kütusepaagi tühjenemiseni.
Tankimine 3 180.
Katalüüsneutralisaator 3 141.
Õhu väljalaskmine diislikütuse
süsteemist 3 197.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Mootori vähendatud võimsus
# põleb kollaselt.
Mootori võimsust on vähendatud. Pöörduda hooldustöökoja poole.Autostop
Autostop aktiivne D põleb punaselt või valgelt.
Mootori Autostop on aktiivne.
Peatamis-käivitussüsteem 3 136.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 113.
Kaugtuli
Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud või esitulede vilgutamise ajal 3 115.
Kaugtulede abifunktsioon
Roheline sümbol l põleb.
Lülitub sisse kaugtuleabi 3 116.
Udutuli Roheline sümbol > põleb.Eesmised udutuled on sisse lülitatud
3 118.
Tagumine udutuli
Kollane sümbol r põleb.
Tagumine udutuli on sisse lülitatud
3 118.
Püsikiiruse regulaator Valge või roheline sümbol m põleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 155.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 158.
Page 97 of 271

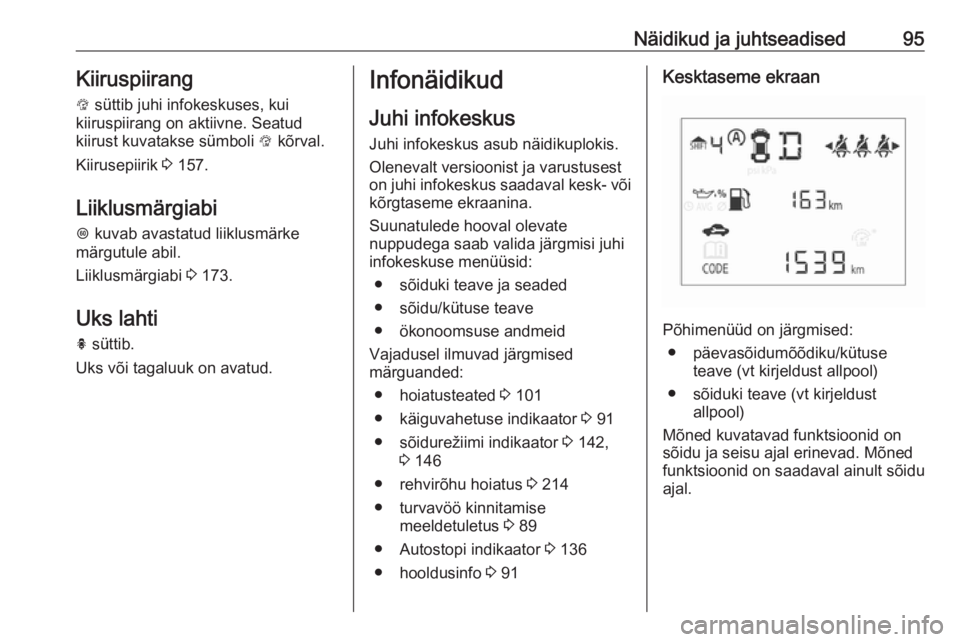

Näidikud ja juhtseadised95Kiiruspiirang
L süttib juhi infokeskuses, kui
kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L kõrval.
Kiirusepiirik 3 157.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutule abil.
Liiklusmärgiabi 3 173.
Uks lahti h süttib.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja varustusest
on juhi infokeskus saadaval kesk- või
kõrgtaseme ekraanina.
Suunatulede hooval olevate
nuppudega saab valida järgmisi juhi
infokeskuse menüüsid:
● sõiduki teave ja seaded
● sõidu/kütuse teave
● ökonoomsuse andmeid
Vajadusel ilmuvad järgmised
märguanded:
● hoiatusteated 3 101
● käiguvahetuse indikaator 3 91
● sõidurežiimi indikaator 3 142,
3 146
● rehvirõhu hoiatus 3 214
● turvavöö kinnitamise meeldetuletus 3 89
● Autostopi indikaator 3 136
● hooldusinfo 3 91Kesktaseme ekraan
Põhimenüüd on järgmised:
● päevasõidumõõdiku/kütuse teave (vt kirjeldust allpool)
● sõiduki teave (vt kirjeldust allpool)
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Page 98 of 271

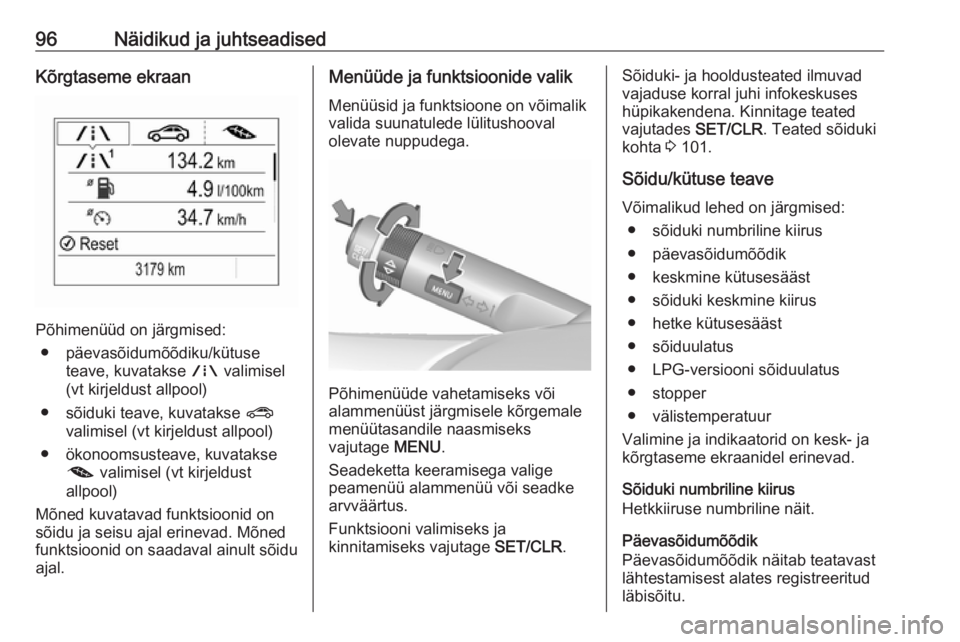

96Näidikud ja juhtseadisedKõrgtaseme ekraan
Põhimenüüd on järgmised:● päevasõidumõõdiku/kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool)
● sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool)
● ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool)
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR. Teated sõiduki
kohta 3 101.
Sõidu/kütuse teave
Võimalikud lehed on järgmised: ● sõiduki numbriline kiirus
● päevasõidumõõdik
● keskmine kütusesääst
● sõiduki keskmine kiirus
● hetke kütusesääst
● sõiduulatus
● LPG-versiooni sõiduulatus
● stopper
● välistemperatuur
Valimine ja indikaatorid on kesk- ja
kõrgtaseme ekraanidel erinevad.
Sõiduki numbriline kiirus
Hetkkiiruse numbriline näit.
Päevasõidumõõdik
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Page 99 of 271

Näidikud ja juhtseadised97Päevasõidumõõdik loendab läbisõitu
kuni 9999 km-ni ja alustab siis uuesti
0-st.
Pöörake seadeketast, et valida
kõrgtaseme ekraanil
päevasõidumõõdiku 1 ja 2 vahel.
Lähtestamiseks valige see lehekülg
ja vajutage mõned sekundid
SET/CLR .
Päevasõidumõõdiku 1 ja 2
lehekülgedel olev teave lähtestatakse
eraldi olenevalt sellest kumb lehekülg
on parajasti aktiivne.
Keskmine kütusekulu
Keskmise kütusekulu kuvamine.
Selle mõõtmise võib igal ajal
lähtestada ning see algab vaikimisi väärtusest.
Lähtestamiseks valige see lehekülg
ja vajutage mõned sekundid
SET/CLR .
Päevasõidumõõdiku 1 ja 2
lehekülgedel olev teave lähtestatakse eraldi olenevalt sellest kumb lehekülg
on parajasti aktiivne.LPG-mootoritega sõidukitel:
Kuvatakse valitud režiimi (LPG või
bensiin) keskmist kütusekulu.
Sõiduki keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemust on võimalik mis tahes
ajal nullida.
Lähtestamiseks valige see lehekülg ja vajutage mõned sekundid
SET/CLR .
Päevasõidumõõdiku 1 ja 2
lehekülgedel olev teave lähtestatakse
eraldi olenevalt sellest kumb lehekülg
on parajasti aktiivne.
Hetke kütusesääst
Kütuse hetkekulu kuvamine.
LPG-mootoritega sõidukitel:
Kuvatakse valitud režiimi (LPG või
bensiin) kütuse hetkekulu.
Sõiduulatus
Teepikkus kütuse lõppemiseni
arvutatakse kütusepaagi
hetketaseme ja kütuse hetkekulu
põhjal. Kuvatakse keskmisi väärtusi.Pärast tankimist uuendatakse
teepikkust kütusekulu lõppemiseni
automaatselt pärast lühikest viivitust.
Kui kütusetase paagis on madal,
ilmub ekraanile teade ja
kütusetaseme näidikul süttib
indikaator Y.
Kui paaki tuleb kohe tankida, ilmub
hoiatusteade, mis jääb ekraanile.
Kütusetaseme näidikul hakkab lisaks
vilkuma märgutuli Y 3 93.

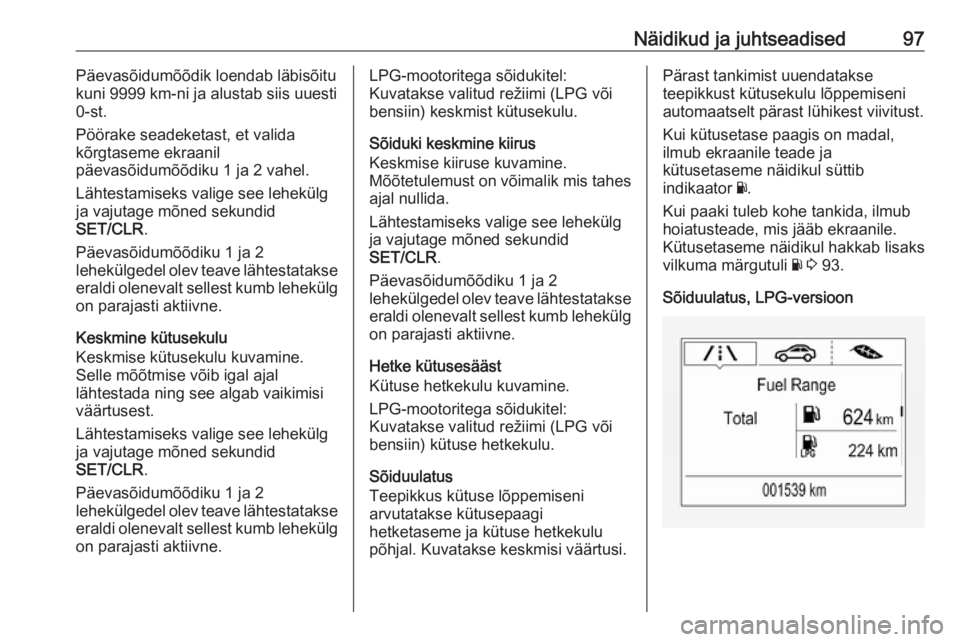

Sõiduulatus, LPG-versioon
Page 100 of 271

98Näidikud ja juhtseadisedLigikaudse sõiduulatuse kuvaminekummagi kütusepaagi (vedelgaas ja
bensiin) kohta. Kui emmas-kummas
paagis on kütusetase madal,
kuvatakse vastavas osas Low
(Madal) .
Ajaldi
Järgige ekraanil kuvatavaid juhiseid.
Välisõhu temperatuur
Praeguse välistemperatuuri
kuvamine.
Sõiduki teave
Võimalikud lehed on järgmised: ● ühik
● kiiruse ületamise hoiatus
● mootoriõli jäänud kasutusea indikaator
● rehvirõhk
● rehvikoormus
● välistemperatuur
● pikivahe
● liiklusmärgiabi
● keelValimine ja indikaatorid on kesk- ja kõrgtaseme ekraanidel erinevad.
Ühik
Lehekülje kuvamisel vajutage
SET/CLR . Pöörake seaderatast, et
valida tollmõõdustik (ühik 1) või
meetermõõdustik (ühik 3). Mõõtühiku määramiseks vajutage SET/CLR.

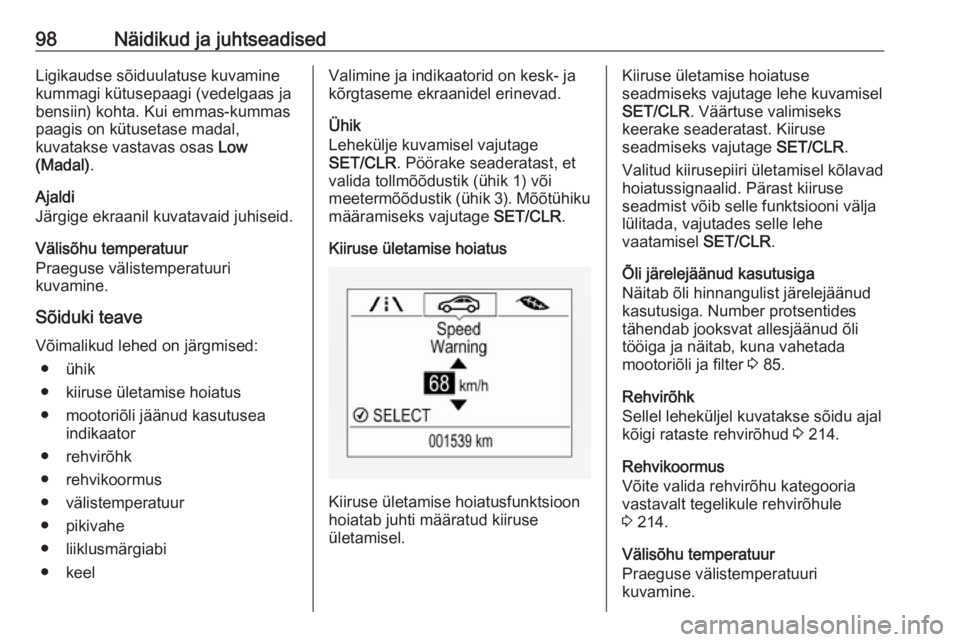

Kiiruse ületamise hoiatus
Kiiruse ületamise hoiatusfunktsioon
hoiatab juhti määratud kiiruse
ületamisel.
Kiiruse ületamise hoiatuse
seadmiseks vajutage lehe kuvamisel
SET/CLR . Väärtuse valimiseks
keerake seaderatast. Kiiruse
seadmiseks vajutage SET/CLR.
Valitud kiirusepiiri ületamisel kõlavad
hoiatussignaalid. Pärast kiiruse
seadmist võib selle funktsiooni välja
lülitada, vajutades selle lehe
vaatamisel SET/CLR.
Õli järelejäänud kasutusiga
Näitab õli hinnangulist järelejäänud kasutusiga. Number protsentides
tähendab jooksvat allesjäänud õli tööiga ja näitab, kuna vahetada
mootoriõli ja filter 3 85.
Rehvirõhk
Sellel leheküljel kuvatakse sõidu ajal
kõigi rataste rehvirõhud 3 214.
Rehvikoormus
Võite valida rehvirõhu kategooria
vastavalt tegelikule rehvirõhule
3 214.
Välisõhu temperatuur
Praeguse välistemperatuuri
kuvamine.
