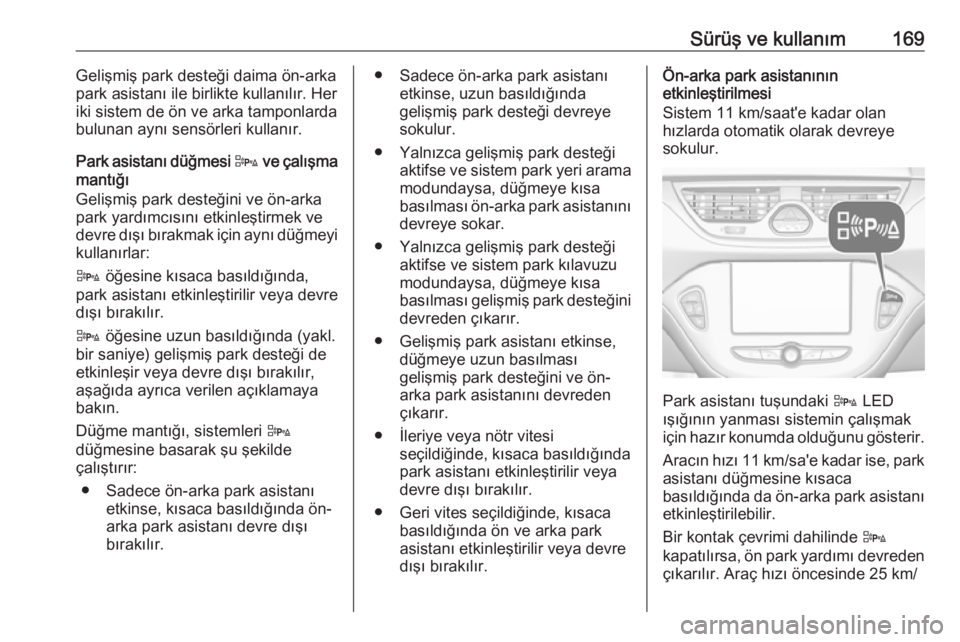

Sürüş ve kullanım169Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Park asistanı düğmesi D ve çalışma
mantığı
Gelişmiş park desteğini ve ön-arka
park yardımcısını etkinleştirmek ve
devre dışı bırakmak için aynı düğmeyi
kullanırlar:
D öğesine kısaca basıldığında,
park asistanı etkinleştirilir veya devre
dışı bırakılır.
D öğesine uzun basıldığında (yakl.
bir saniye) gelişmiş park desteği de
etkinleşir veya devre dışı bırakılır,
aşağıda ayrıca verilen açıklamaya
bakın.
Düğme mantığı, sistemleri D
düğmesine basarak şu şekilde
çalıştırır:
● Sadece ön-arka park asistanı etkinse, kısaca basıldığında ön-
arka park asistanı devre dışı
bırakılır.● Sadece ön-arka park asistanı etkinse, uzun basıldığında
gelişmiş park desteği devreye
sokulur.
● Yalnızca gelişmiş park desteği aktifse ve sistem park yeri aramamodundaysa, düğmeye kısa
basılması ön-arka park asistanını devreye sokar.
● Yalnızca gelişmiş park desteği aktifse ve sistem park kılavuzu
modundaysa, düğmeye kısa
basılması gelişmiş park desteğini
devreden çıkarır.
● Gelişmiş park asistanı etkinse, düğmeye uzun basılması
gelişmiş park desteğini ve ön-
arka park asistanını devreden
çıkarır.
● İleriye veya nötr vitesi seçildiğinde, kısaca basıldığında
park asistanı etkinleştirilir veya
devre dışı bırakılır.
● Geri vites seçildiğinde, kısaca basıldığında ön ve arka park
asistanı etkinleştirilir veya devre
dışı bırakılır.Ön-arka park asistanının
etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.
Park asistanı tuşundaki D LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Aracın hızı 11 km/sa'e kadar ise, park asistanı düğmesine kısaca
basıldığında da ön-arka park asistanı
etkinleştirilebilir.
Bir kontak çevrimi dahilinde D
kapatılırsa, ön park yardımı devreden
çıkarılır. Araç hızı öncesinde 25 km/

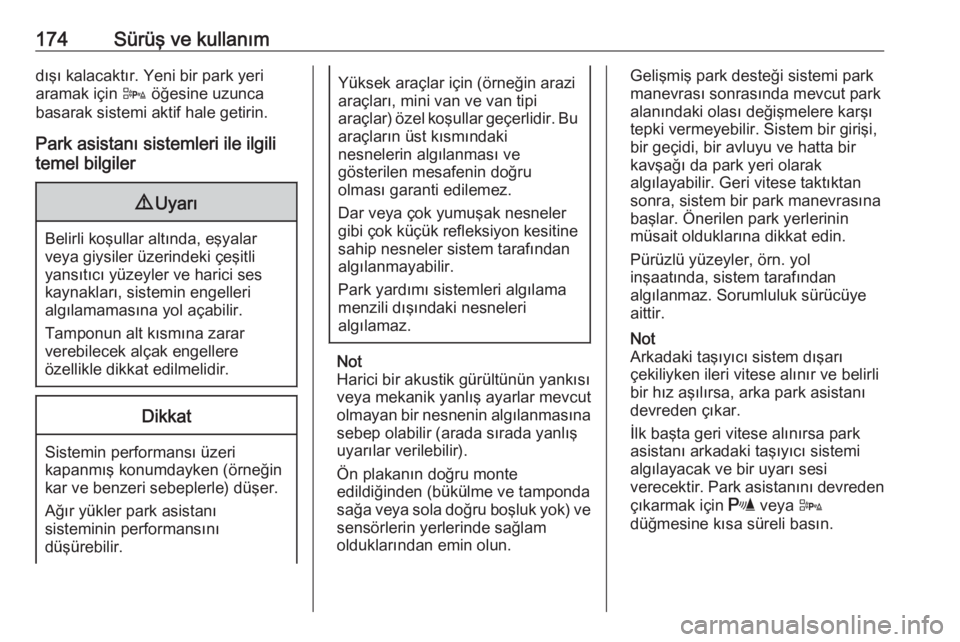

174Sürüş ve kullanımdışı kalacaktır. Yeni bir park yeri
aramak için D öğesine uzunca
basarak sistemi aktif hale getirin.
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.

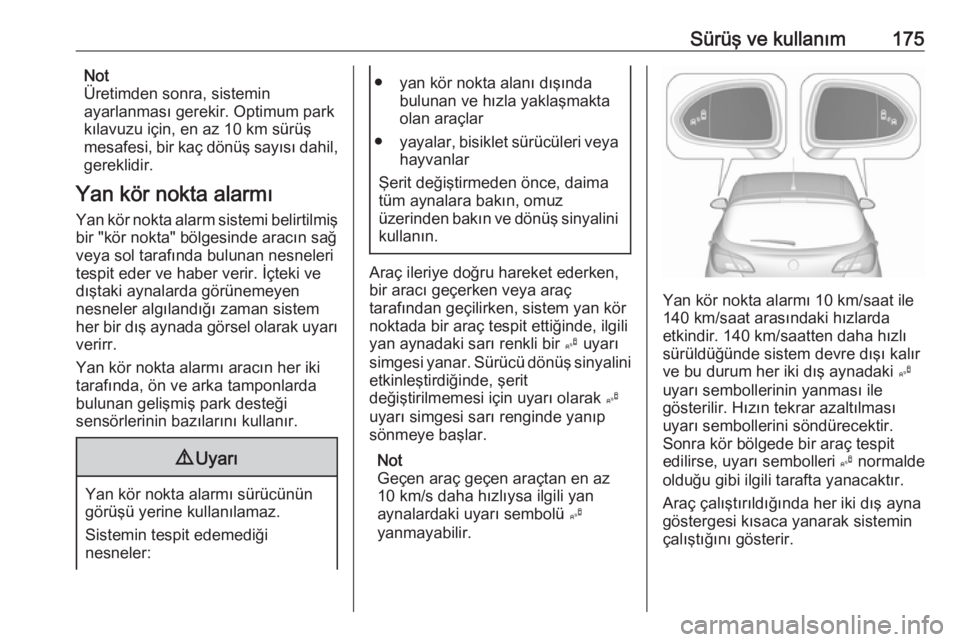

Sürüş ve kullanım175Not
Üretimden sonra, sistemin ayarlanması gerekir. Optimum park kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az 10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

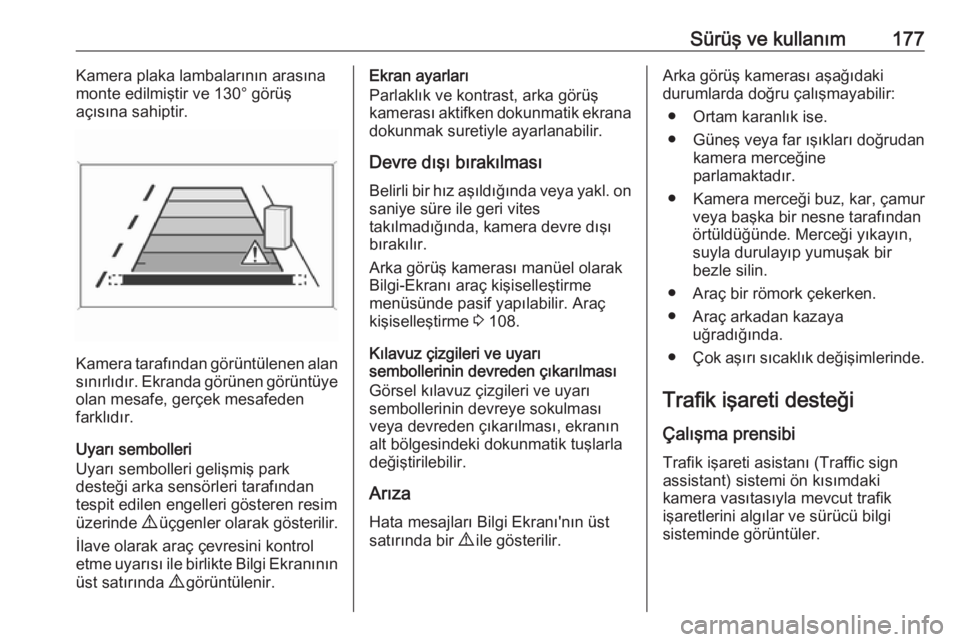

Sürüş ve kullanım177Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekran ayarları
Parlaklık ve kontrast, arka görüş
kamerası aktifken dokunmatik ekrana dokunmak suretiyle ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl. on saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerası manüel olarak
Bilgi-Ekranı araç kişiselleştirme
menüsünde pasif yapılabilir. Araç kişiselleştirme 3 108.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
Görsel kılavuz çizgileri ve uyarı
sembollerinin devreye sokulması
veya devreden çıkarılması, ekranın
alt bölgesindeki dokunmatik tuşlarla
değiştirilebilir.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafından örtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibiTrafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.

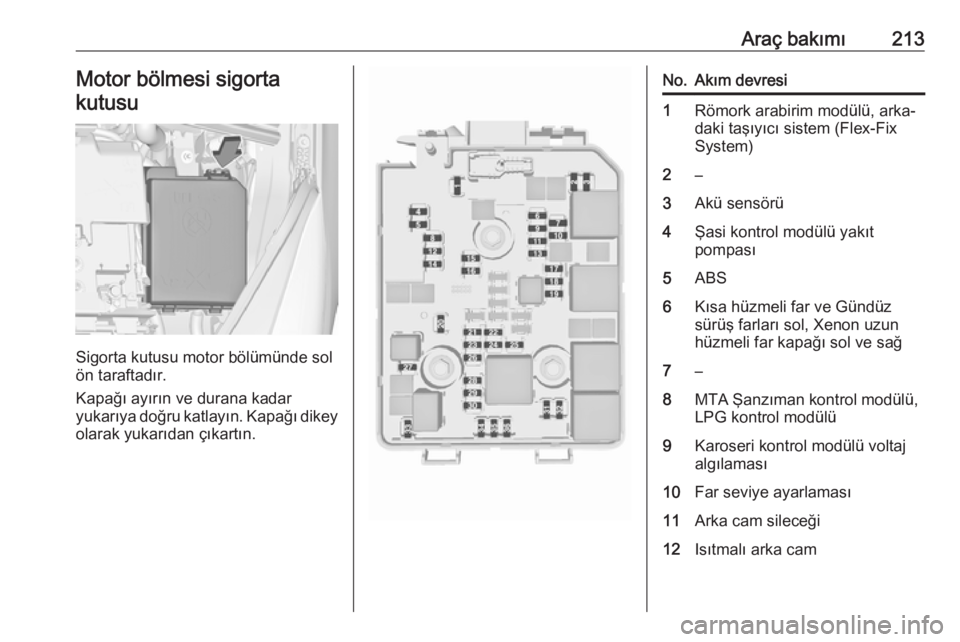

Araç bakımı213Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Römork arabirim modülü, arka‐
daki taşıyıcı sistem (Flex-Fix
System)2–3Akü sensörü4Şasi kontrol modülü yakıt
pompası5ABS6Kısa hüzmeli far ve Gündüz
sürüş farları sol, Xenon uzun
hüzmeli far kapağı sol ve sağ7–8MTA Şanzıman kontrol modülü, LPG kontrol modülü9Karoseri kontrol modülü voltaj
algılaması10Far seviye ayarlaması11Arka cam sileceği12Isıtmalı arka cam

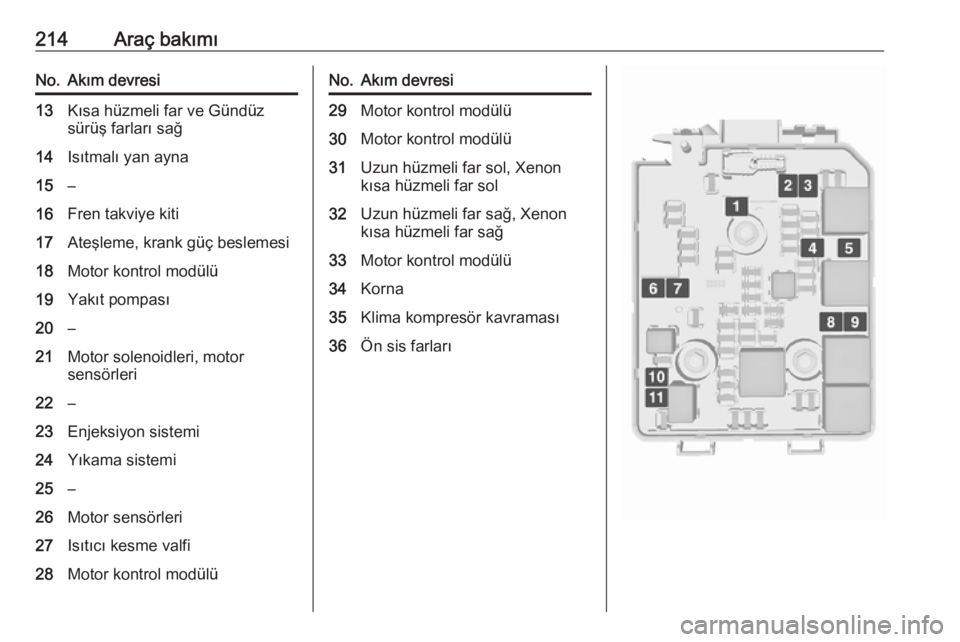

214Araç bakımıNo.Akım devresi13Kısa hüzmeli far ve Gündüz
sürüş farları sağ14Isıtmalı yan ayna15–16Fren takviye kiti17Ateşleme, krank güç beslemesi18Motor kontrol modülü19Yakıt pompası20–21Motor solenoidleri, motor
sensörleri22–23Enjeksiyon sistemi24Yıkama sistemi25–26Motor sensörleri27Isıtıcı kesme valfi28Motor kontrol modülüNo.Akım devresi29Motor kontrol modülü30Motor kontrol modülü31Uzun hüzmeli far sol, Xenon
kısa hüzmeli far sol32Uzun hüzmeli far sağ, Xenon
kısa hüzmeli far sağ33Motor kontrol modülü34Korna35Klima kompresör kavraması36Ön sis farları

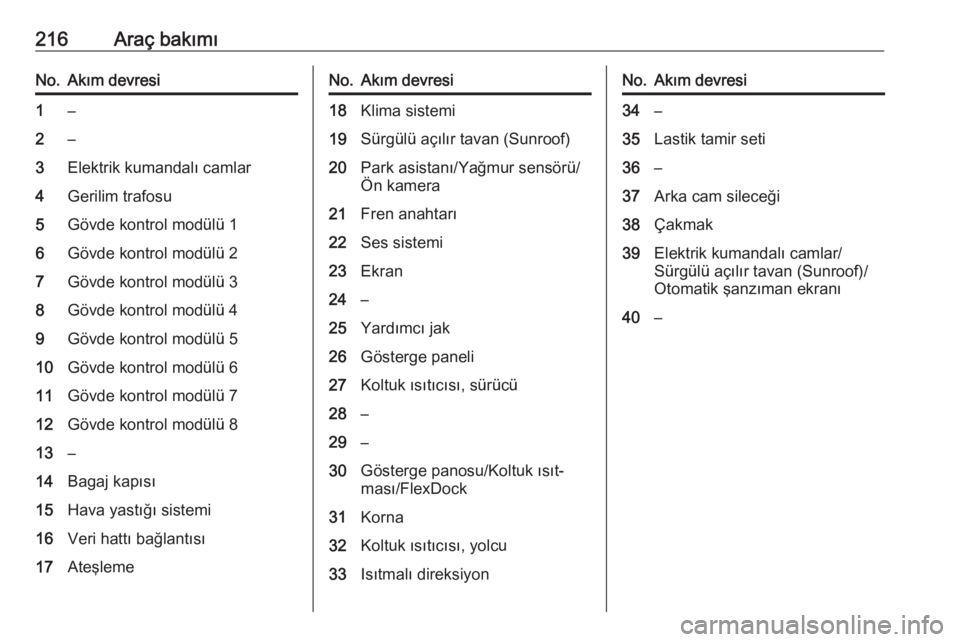

216Araç bakımıNo.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı/Yağmur sensörü/
Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Gösterge panosu/Koltuk ısıt‐
ması/FlexDock31Korna32Koltuk ısıtıcısı, yolcu33Isıtmalı direksiyonNo.Akım devresi34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar/
Sürgülü açılır tavan (Sunroof)/
Otomatik şanzıman ekranı40–

220Araç bakımılastik basınç tablosunda verilen lastikbasıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncıdenetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Geçerli lastik hava basıncı Sürücü
Bilgi Sistemi tarafından Araç Bilgileri
Menüsü ? menüsünde
görüntülenir.
Sinyal kolu üzerindeki tuşlara
basılarak menü seçilebilir.
MENU tuşuna basıp Araç Bilgileri
Menüsü ? öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.

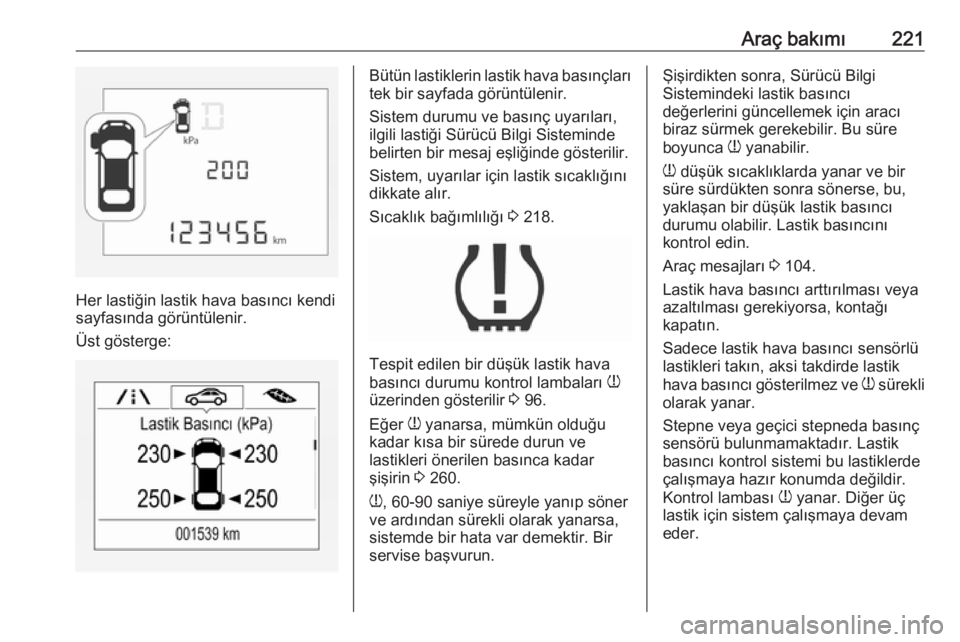

Orta gösterge:

Araç bakımı221
Her lastiğin lastik hava basıncı kendi
sayfasında görüntülenir.
Üst gösterge:
Bütün lastiklerin lastik hava basınçları tek bir sayfada görüntülenir.
Sistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde
belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 218.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 96.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 260.
w , 60-90 saniye süreyle yanıp söner
ve ardından sürekli olarak yanarsa,
sistemde bir hata var demektir. Bir
servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu,
yaklaşan bir düşük lastik basıncı
durumu olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 104.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Diğer üç
lastik için sistem çalışmaya devam
eder.

222Araç bakımıPiyasada-bulunan sıvı tamir setlerininkullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde, lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör için; supab iğnesini ve sızdırmazlık
halkasını değiştirin. Klipsli sensör
için; komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 260 ve Sürücü Bilgi
Sistemindeki Lastik Yükü Araç
Bilgileri Menüsü ? 3 98
menüsündeki ilgili ayarı seçin. Bu
ayar, lastik hava basıncı uyarıları için
referans olarak kullanılır.Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Orta gösterge:
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için, LO seçin.
● Üç kişiye kadar Eco basıncı için, ECO seçin.
● Tam yükleme için Hi.
Üst gösterge:
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için Hafif .
● Üç kişiye kadar Eco basıncı için, Eko .
● Tam yüklenme için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. Lastik basınç
sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda
ve tekerleklerin dönmesi veya komple lastik setinin değiştirilmesinin
