OPEL CORSA 2016.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz169● Pokud zařazen převodovýstupeň pro jízdu dopředu nebo
neutrál, krátké stisknutí aktivuje
nebo deaktivuje předního
parkovacího asistenta.
● Pokud je zařazena zpátečka, krátké stisknutí aktivuje nebo
deaktivuje předního a zadního
asistenta.
Aktivace předního a zadního
parkovacího asistenta
Systém se aktivuje automaticky při
rychlosti nižší než 11 km/h.
Svítící dioda LED v tlačítku D
parkovacího asistenta signalizuje, že je systém připraven k provozu.
Přední a zadní parkovací asistent
může být také aktivován při rychlosti
do 11 km/h krátkým stisknutím
tlačítka parkovacího asistenta.
Pokud stisknete D v průběhu cyklu
zapalování, pření parkovací asistent
se deaktivuje. Pokud rychlost vozidla
předtím byla vyšší než 25 km/h,
přední parkovací asistent se znovu
aktivuje, když rychlost klesne pod 11
km/h.
Při deaktivaci systému zhasne
kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí
Park.asistent Vypnuto .
Indikace
Systém upozorňuje řidiče pomocí
akustických signálů na potencionálně nebezpečné překážky za vozidlem do
vzdálenosti 1,5 metru a před
vozidlem do vzdálenosti 80 cm.
V závislosti na tom, která strana
vozidla je blíže překážce, z té strany
uslyšíte akustické varovné signály ve vozidle. Interval mezi tóny se bude při
přibližování vozidla k překážce
zkracovat. Pokud je vzdálenost
menší než přibližně 30 cm, bude tón
nepřerušovaný.Kromě toho se v závislosti na verzi vzdálenost k překážkám před a za vozidlem zobrazuje pomocí
vzdáleností čar v informačním centru
řidiče 3 98 nebo na barevném
informačním displeji 3 103.
Vzdálenost k zadní nebo přední
překážce je znázorněna měnícími se
liniemi vzdálenosti v informačním
centru řidiče 3 98.
Indikace vzdálenosti může být
potlačena zprávami vozidla vyšší priority. Po schválení zprávy
stisknutím tlačítka SET/CLR na
páčce směrových světel se opět
zobrazí údaj vzdálenosti.

170Řízení vozidla a jeho provoz
Na barevném informačním displeji je
vzdálenost k překážkám znázorněna barevnými zónami před a za vozidlem
3 103.
Deaktivace předního a zadního
parkovacího asistenta
Tento systém se deaktivuje
automaticky, jakmile rychlost vozidla
překročí hodnotu 11 km/h.
Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.
Při deaktivaci systému zhasne
kontrolka LED v tlačítku a při
manuální deaktivaci se v informačním centru řidiče zobrazí Park.asistent
Vypnuto .
Po manuální deaktivaci se přední
a zadní parkovací asistent znovu
aktivuje stisknutím r.
Celý systém lze manuálně
deaktivovat v nabídce personalizace
vozidla na informačním displeji.
Systém zůstane deaktivován během
cyklu zapalování nebo do opětovné
aktivace v nabídce personalizace
vozidla. Personalizace vozidla 3 108.
Při použití tažného zařízení změňte
nastavení konfigurace v nabídce
personalizace vozidla na
informačním displeji. Personalizace
vozidla 3 108.
Aktivace progresivního parkovacího
asistenta
Progresivní parkovací asistent lze
aktivovat pouze při jízdě dopředu.
Když je vyhledáváno parkovací
místo, systém je připraven pracovat,
jakmile je dlouze stisknuto tlačítko
D .
Systém rozpoznává a ukládá do
paměti deset metrů pro podélná
parkovací místa nebo šest metrů pro
kolmá parkovací místa i v režimu
parkovacího asistenta.
Systém může být aktivován pouze při
rychlosti do 30 km/h a systém
vyhledává parkovací místo při
rychlostech do 30 km/h.

Řízení vozidla a jeho provoz171Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru
pro podélné parkování a 2,5 metru
pro kolmé parkování.
FunkčnostRežim hledání parkovacího místa
Indikace v informačním centru řidiče
V informačním centru řidiče DIC
vyberte parkovací místo rovnoběžné
s vozovkou nebo parkovací místo na
vozovku kolmé stisknutím tlačítka SET/CLR .
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně spolujezdce. Pokud chcete hledat
parkovací místa na straně řidiče,
přepněte ukazatele směru na stranu
řidiče.Po nalezení vhodného místa se
v informačním centru řidiče zobrazí
vizuální odezva a ozve se akustický
signál.
Indikace na barevném informačním
displeji

172Řízení vozidla a jeho provoz
Klepnutím na příslušnou ikonu na
displeji zvolte podélné nebo kolmé
parkování.
Klepnutím na příslušnou ikonu na
displeji zvolte stranu parkování.
Po nalezení vhodného místa se na
barevném informačním displeji
zobrazí vizuální odezva a ozve se akustický signál.
Pokud řidič nezastaví vozidlo po
navržení parkovacího místa, začne
systém hledat další vhodné parkovací místo.Režim navádění na parkovací místo
Parkovací místo navržené systémem
je akceptováno zastavením vozidla během 10 metrů pro podélné
parkovací místo nebo během
šesti metrů pro kolmé parkovací
místo po zobrazení zprávy Stop.
Systém vypočítává optimální trasu na parkovací místo.
Krátké zavibrování volantu po
zařazení zpátečky naznačuje, že je
řízení ovládáno systémem. Potom se vozidlo automaticky zaparkuje na
parkovací místo a přitom dává řidiči
podrobné pokyny pro brzdění,
přidávání plynu a řazení. Řidič musí
vždy sundat ruce z volantu.Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
indikuje, že vzdálenost od překážky je
menší než přibližně 30 cm.
Pokud musí řidič z nějakého důvodu
převzít řízení, držte volant pouze za
vnější okraj. Automatické řízení se
v tomto případě vypne.Zobrazení displejem
Pokyny na displeji udávají:
● Všeobecná upozornění a výstražné zprávy.
● Upozornění, když jedete rychlostí vyšší než 30 km/h
v režimu vyhledávání
parkovacího místa nebo rychlostí vyšší než 8 km/h v režimu
navádění.
● Požadavek na zastavení vozidla při zjištění parkovacího místa.
● Směr jízdy během parkovacího manévru.
● Požadavek na zařazení zpětného chodu nebo prvníhopřevodového stupně.

Řízení vozidla a jeho provoz173● Požadavek na zrychlení nebobrzdění.
● U některých pokynů se v informačním centru řidiče
zobrazí lišta indikující průběh.
● Úspěšné dokončení parkovacího
manévru, indikované
zobrazením symbolu
v automaticky otevíraném okně
a zvukovým signálem.
● Zrušení parkovacího manévru.
Priority displeje
Indikace progresivního parkovacího
asistenta v informačním centru řidiče
může být potlačena zprávami vozidla
vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce směrových světel se znovu zobrazí pokyny progresivního
parkovacího asistentu a v
parkovacím manévru lze pokračovat.
Deaktivace
Systém se vypne:
● dlouhým stisknutím tlačítka D
● úspěšným skončením parkovacího manévru● jízdou rychlejší než 30 km/hběhem vyhledávání parkovacího
místa
● jízdou rychlejší než 8 km/h během navádění do parkovacíhomísta
● pokud je zjištěn zásah řidiče do řízení
● překročením maximálního počtu přeřazení: osm cyklů při
parkování rovnoběžně
s vozovkou nebo pět cyklů při parkování kolmo k vozovce
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude
indikováno zprávou Parkování
deaktivováno na displeji. Kromě toho
se ozve akustický signál.
Porucha
Zpráva se zobrazí, pokud:
● V systému je porucha.
● Řidič nedokončil úspěšně parkovací manévr.● Systém není funkční.
● Uplatní se kterýkoliv z výše popsaných důvodů pro
deaktivaci.
Pokud je během parkovacích pokynů
zjištěna překážka, zobrazí se na
displeji zpráva Stop. Odstraněním
překážky bude parkovací manévr pokračovat. Pokud překážka není
odstraněna, ukončí systém činnost.
Systém a vyhledávání nového
parkovacího místa se aktivuje
dlouhým stisknutím tlačítka D.
Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ

174Řízení vozidla a jeho provozvenkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které
mohou poškodit dolní část
nárazníku.Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká odrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých
místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nerovnosti
terénu, například stavební zóny.
Zodpovědnost přebírá řidič.
Poznámky
Pokud v případě, kdy je vysunut zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed
a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpětný
chod, parkovací asistent zjistí zadní nosný systém a zajistí rozezvučení
bzučáku. Krátkým stisknutím
tlačítka r nebo D parkovací
asistent deaktivujete.
Poznámky
Po výrobě se musí provést kalibrace
systému. Pro optimální navádění při parkování je nutné ujet vzdálenost
minimálně 10 km s množstvím
zatáček.

Řízení vozidla a jeho provoz175Upozornění na mrtvý úhelSystém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Systém upozornění na mrtvý úhel
využívá některá čidla progresivního
parkovacího asistenta umístěná ve
předním a zadním nárazníku na obou stranách vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni,
rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Poznámky
Pokud předjíždějící vozidlo jede
rychlostí alespoň o 10 km/h vyšší
než vozidlo předjížděné, výstražný
symbol B v příslušném vnějším
zrcátku se nemusí rozsvítit.Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat na informačním displeji,
personalizace vozidla 3 108.
Vypnutí je signalizováno zprávou na informačním centru řidiče.
Oblasti detekce
Detekční zóny začínají u zadního nárazníku a pokračují přibližně
tři metry dozadu a do stran. Výška
oblasti je přibližně 0,5 metru až
dva metry nad zemí.

176Řízení vozidla a jeho provozUpozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty, např.
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha Občas může dojít k falešným
varováním i za normálních podmínek
a jejich počet vzroste za vlhka.
Upozornění na mrtvý úhel nepracuje,
když je pravý nebo levý roh nárazníku pokryt blátem, nečistotami, sněhem,
ledem, břečkou nebo při lijáku.
Pokyny pro čištění 3 239.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.
Zadní kamera
Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontovaná mezi
svítilnami registrační značky, její
zorný úhel je 130 °.

Řízení vozidla a jeho provoz177Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Výstražné symboly
Výstražné symboly jsou zobrazeny jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Vedle toho se v horní řádce
informačního displeje zobrazí symbol
9 s výstrahou, že je třeba
zkontrolovat okolí vozidla.
Nastavení displeje
Jas a kontrast lze nastavit klepnutím
na dotykovou obrazovku displeje,
pokud je aktivní zadní kamera.
Deaktivace
Kamera se deaktivuje při překročení
určité rychlosti jízdy dopředu, nebo
pokud není zpátečka zařazena
alespoň přibližně deset sekund.Zadní kameru lze ručně deaktivovat
v nabídce pro personalizaci vozidla
na informačním displeji.
Personalizace vozidla 3 108.
Deaktivace vodicích čar
a výstražných symbolů
Aktivaci nebo deaktivaci vizuálních
vodicích čar a výstražných symbolů
lze změnit pomocí dotykových
tlačítek ve spodní zóně displeje.
Porucha
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
● Prostředí je tmavé.
● Do čočky kamery svítí slunce nebo světlomety.
● Objektiv kamery zakryt ledem, sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným
hadrem.
● Vozidlo táhne přívěs.● Zadní část vozidla prošla nehodou.
● Vyskytují se extrémní změny teploty.
Asistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.
Dopravní značky, které budou
zjištěny, jsou:

178Řízení vozidla a jeho provozDopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● městské regiony (specifické podle země)
● dálnice
● státní silnice
● obytné zónyDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení pro tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● směrové šipky
Značky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v informačním centru řidiče, dokud
není detekováno další omezenírychlosti nebo konec omezení
rychlosti, nebo do uplynutí
definovaného časového úseku
zobrazení značky.
Indikace několika značek na displeji
je možná.
Vykřičník v rámečku znamená, že
byla detekována jiná značka, kterou
systém nebyl schopen s určitostí
identifikovat.
Systém funguje v závislosti na
světelných podmínkách bez ztráty
funkce až do rychlosti 200 km/h. V noci je systém aktivní do rychlosti
160 km/h.
Při snížení rychlosti vozidla pod
55 km/h se vynuluje displej a smaže
se obsah stránky dopravních značek,
například při vjezdu do městské zóny. Bude zobrazeno následující
rozpoznané rychlostní označení.

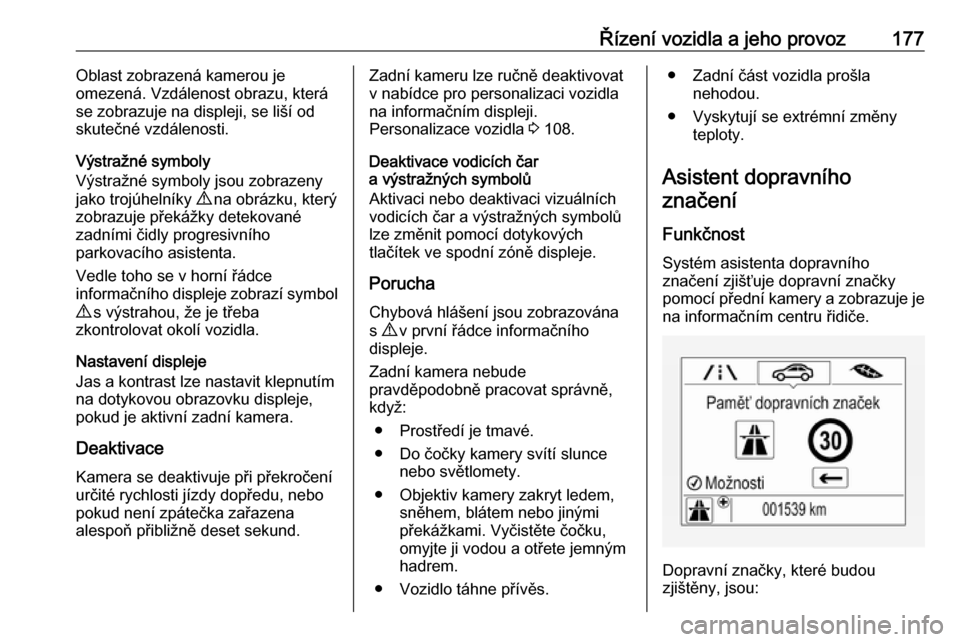

Zobrazení displejem
Informace o aktuálně platných
dopravních značkách jsou k dispozici
na vyhrazené stránce asistenta
dopravního značení v Informačním
centru řidiče.
Kromě toho se ve spodním řádku
informačního centra řidiče trvale
zobrazuje aktuálně platná omezená
rychlost. V případě omezení rychlosti
s doplňkovými informacemi se v této
oblasti zobrazí symbol +.
