OPEL CORSA 2016.5 Uputstvo za upotrebu (in Serbian)

Nega vozila2094. Umetnuti držač sijalice i okrenutiga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.

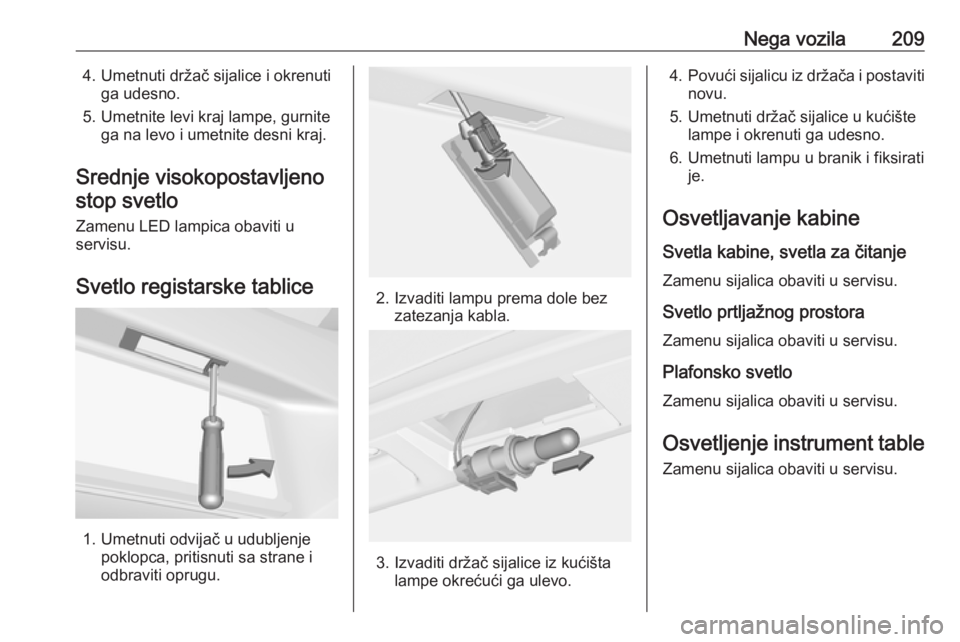

Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Svetla kabine, svetla za čitanje Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Plafonsko svetlo Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

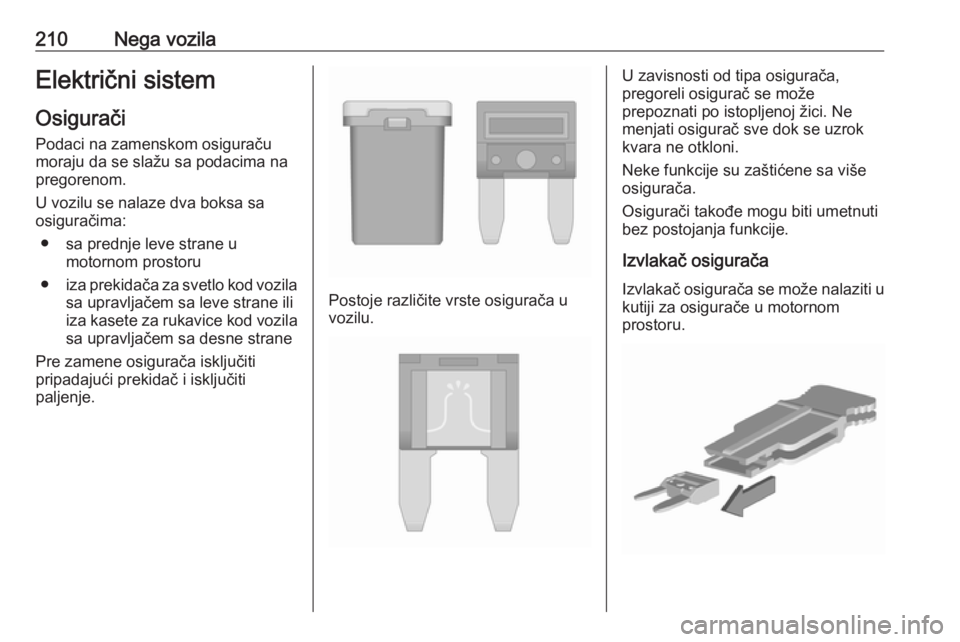

210Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

Nega vozila211Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.

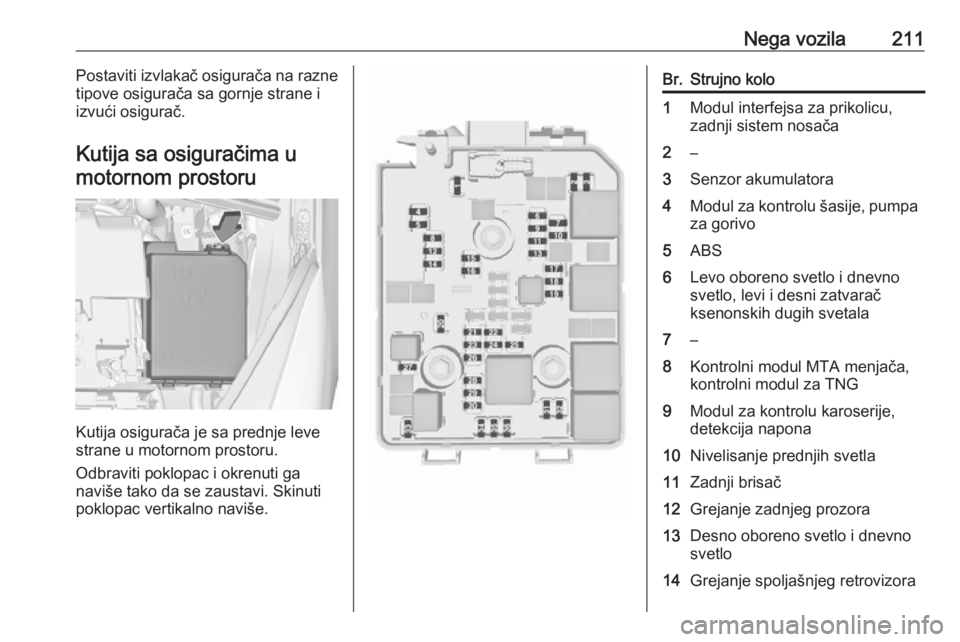

Kutija sa osiguračima u motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
Br.Strujno kolo1Modul interfejsa za prikolicu,
zadnji sistem nosača2–3Senzor akumulatora4Modul za kontrolu šasije, pumpa za gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, levi i desni zatvarač
ksenonskih dugih svetala7–8Kontrolni modul MTA menjača,
kontrolni modul za TNG9Modul za kontrolu karoserije,
detekcija napona10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizora

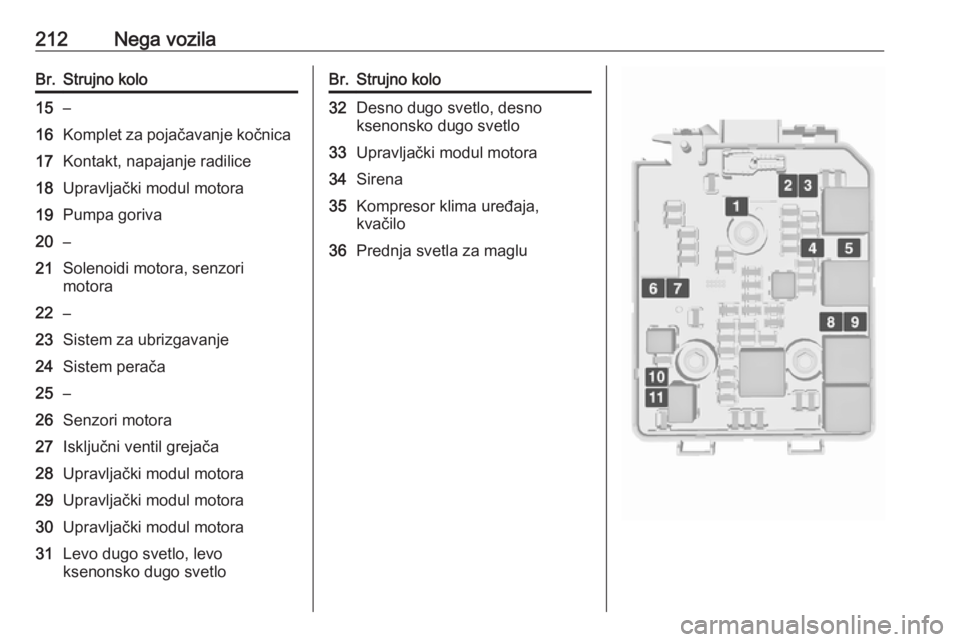

212Nega vozilaBr.Strujno kolo15–16Komplet za pojačavanje kočnica17Kontakt, napajanje radilice18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori
motora22–23Sistem za ubrizgavanje24Sistem perača25–26Senzori motora27Isključni ventil grejača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetloBr.Strujno kolo32Desno dugo svetlo, desno
ksenonsko dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za maglu

Nega vozila213Br.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6Grejač dizel goriva7Menjač8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

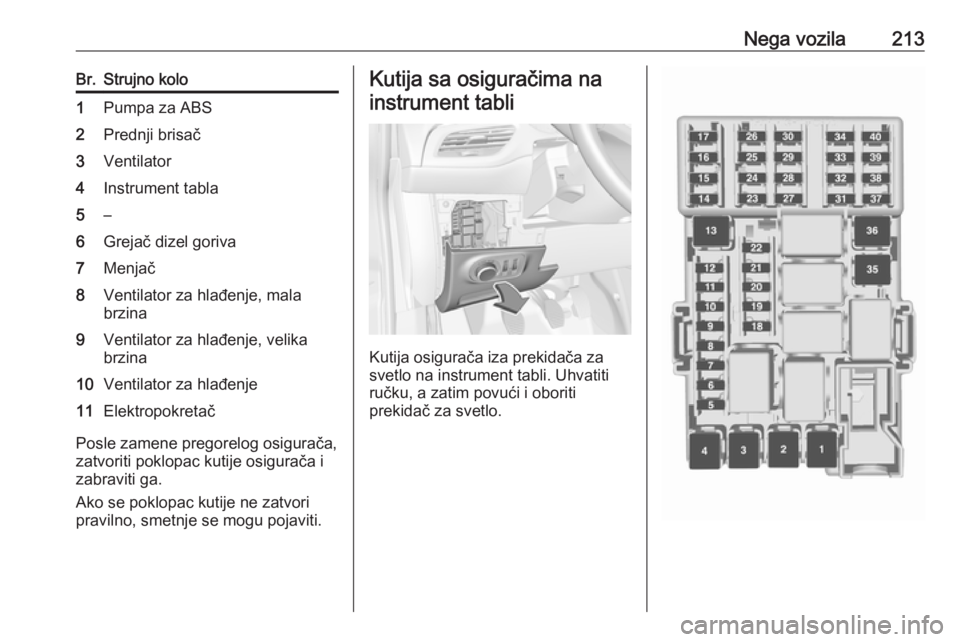

Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.

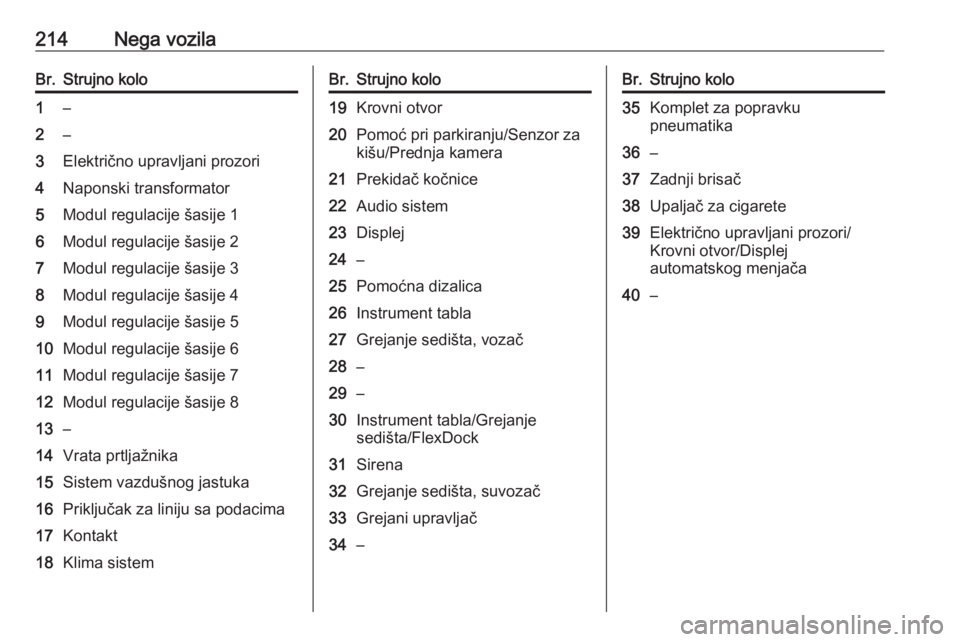

214Nega vozilaBr.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistemBr.Strujno kolo19Krovni otvor20Pomoć pri parkiranju/Senzor za
kišu/Prednja kamera21Prekidač kočnice22Audio sistem23Displej24–25Pomoćna dizalica26Instrument tabla27Grejanje sedišta, vozač28–29–30Instrument tabla/Grejanje
sedišta/FlexDock31Sirena32Grejanje sedišta, suvozač33Grejani upravljač34–Br.Strujno kolo35Komplet za popravku
pneumatika36–37Zadnji brisač38Upaljač za cigarete39Električno upravljani prozori/
Krovni otvor/Displej
automatskog menjača40–

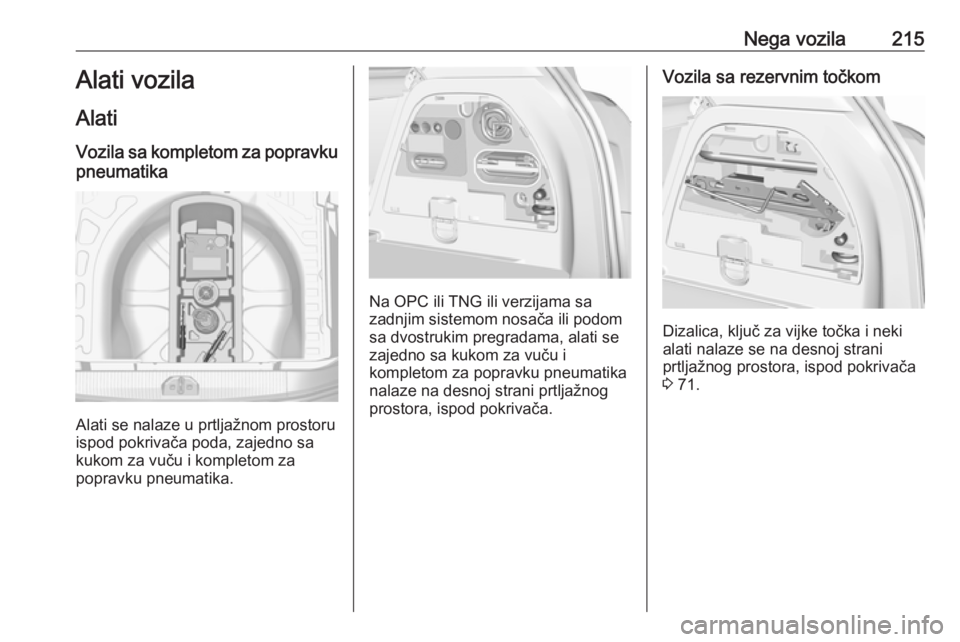

Nega vozila215Alati vozila
Alati
Vozila sa kompletom za popravku pneumatika
Alati se nalaze u prtljažnom prostoru
ispod pokrivača poda, zajedno sa
kukom za vuču i kompletom za
popravku pneumatika.
Na OPC ili TNG ili verzijama sa
zadnjim sistemom nosača ili podom
sa dvostrukim pregradama, alati se
zajedno sa kukom za vuču i
kompletom za popravku pneumatika
nalaze na desnoj strani prtljažnog
prostora, ispod pokrivača.
Vozila sa rezervnim točkom
Dizalica, ključ za vijke točka i neki
alati nalaze se na desnoj strani
prtljažnog prostora, ispod pokrivača
3 71.

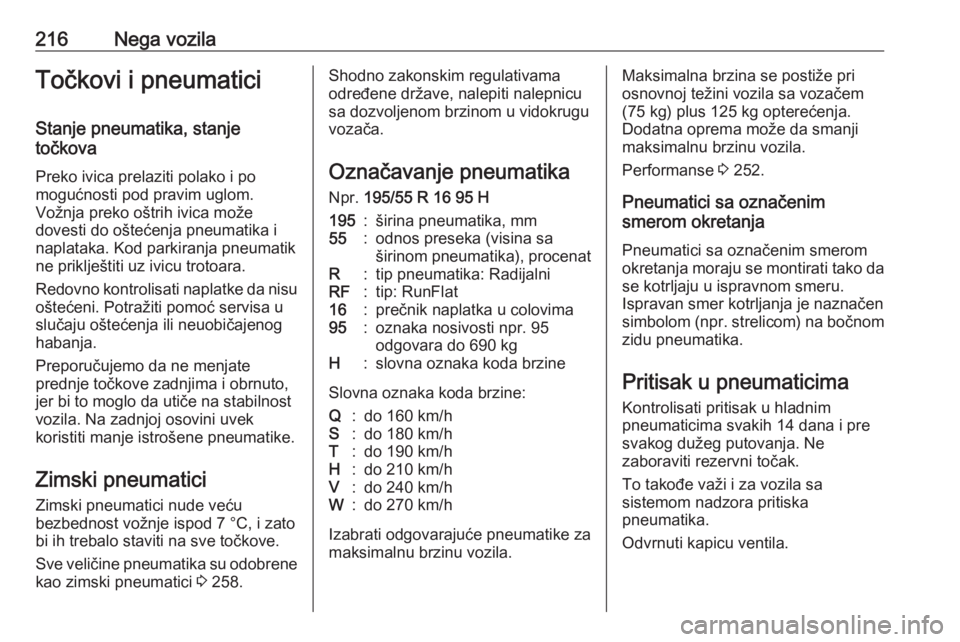

216Nega vozilaTočkovi i pneumaticiStanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu
oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 258.Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika Npr. 195/55 R 16 95 H195:širina pneumatika, mm55:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 252.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja moraju se montirati tako da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom zidu pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre svakog dužeg putovanja. Ne
zaboraviti rezervni točak.
To takođe važi i za vozila sa
sistemom nadzora pritiska
pneumatika.
Odvrnuti kapicu ventila.

Nega vozila217

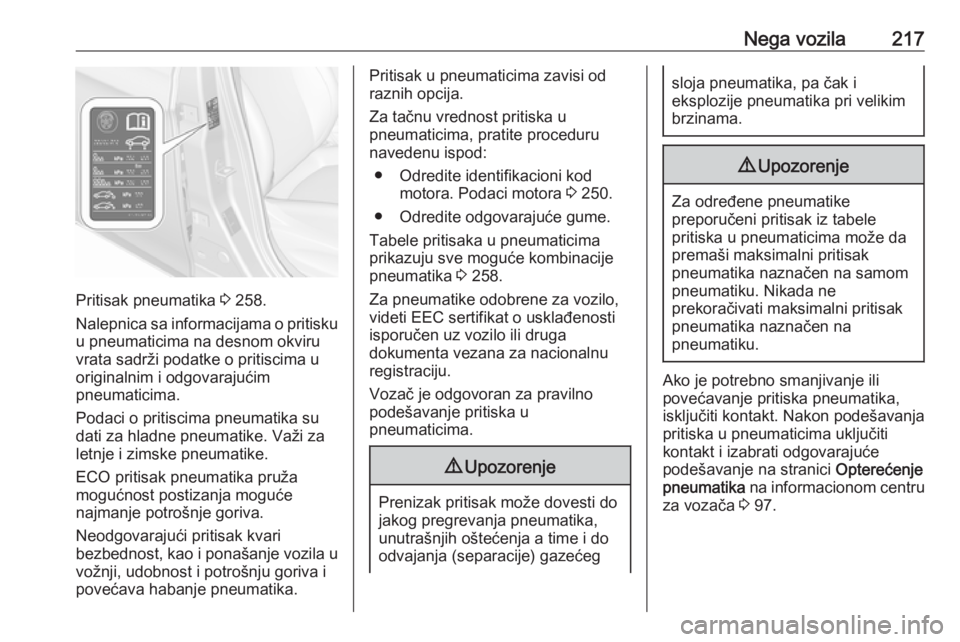

Pritisak pneumatika 3 258.
Nalepnica sa informacijama o pritisku u pneumaticima na desnom okviru
vrata sadrži podatke o pritiscima u originalnim i odgovarajućim
pneumaticima.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. Važi za
letnje i zimske pneumatike.
ECO pritisak pneumatika pruža
mogućnost postizanja moguće
najmanje potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija.
Za tačnu vrednost pritiska u
pneumaticima, pratite proceduru
navedenu ispod:
● Odredite identifikacioni kod motora. Podaci motora 3 250.
● Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 258.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika,
unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt. Nakon podešavanja
pritiska u pneumaticima uključiti
kontakt i izabrati odgovarajuće
podešavanje na stranici Opterećenje
pneumatika na informacionom centru
za vozača 3 97.

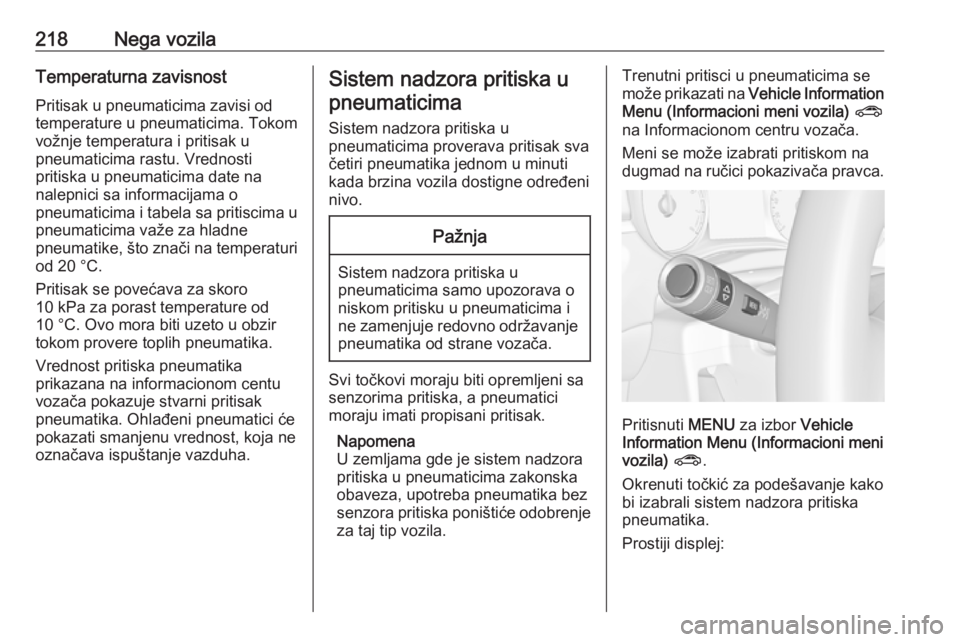

218Nega vozilaTemperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi
od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne označava ispuštanje vazduha.Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisci u pneumaticima se
može prikazati na Vehicle Information
Menu (Informacioni meni vozila) ?
na Informacionom centru vozača.
Meni se može izabrati pritiskom na
dugmad na ručici pokazivača pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) ? .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Prostiji displej:
