OPEL CORSA 2016.5 Инструкция по эксплуатации (in Russian)

Места для хранения69
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на педальном уступе приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
Если велосипед оснащен прямыми педалями, полностью открутите
педальный блок (положение 5).

70Места для хранения
Если велосипед оснащен кривыми
педалями, полностью закрутите
педальный блок (положение 1).
Установите велосипед. Поместите
педали в отверстия педального ус‐ тупа, как показано на рисунке.Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставить сверху крепление колен‐
чатого рычага вращения педали
велосипеда в наружную направ‐
ляющую каждой ячейки коленча‐
того рычага вращения педали ве‐
лосипеда и сдвинуть его назад так, чтобы крепление находилось под
пазом.
Закрепите педали поворотом сое‐
динительного винта, расположен‐
ного на креплении.

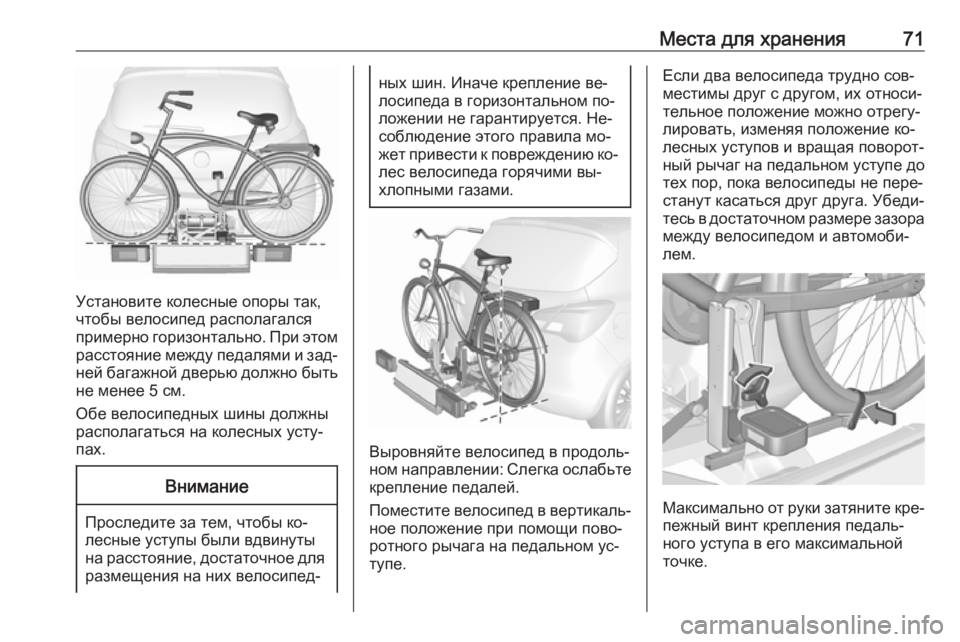

Места для хранения71
Установите колесные опоры так,
чтобы велосипед располагался
примерно горизонтально. При этом
расстояние между педалями и зад‐ ней багажной дверью должно бытьне менее 5 см.
Обе велосипедных шины должны
располагаться на колесных усту‐
пах.
Внимание
Проследите за тем, чтобы ко‐
лесные уступы были вдвинуты на расстояние, достаточное для размещения на них велосипед‐
ных шин. Иначе крепление ве‐
лосипеда в горизонтальном по‐
ложении не гарантируется. Не‐
соблюдение этого правила мо‐
жет привести к повреждению ко‐
лес велосипеда горячими вы‐ хлопными газами.
Выровняйте велосипед в продоль‐
ном направлении: Слегка ослабьте крепление педалей.
Поместите велосипед в вертикаль‐
ное положение при помощи пово‐
ротного рычага на педальном ус‐
тупе.
Если два велосипеда трудно сов‐
местимы друг с другом, их относи‐
тельное положение можно отрегу‐
лировать, изменяя положение ко‐
лесных уступов и вращая поворот‐
ный рычаг на педальном уступе до тех пор, пока велосипеды не пере‐
станут касаться друг друга. Убеди‐
тесь в достаточном размере зазора
между велосипедом и автомоби‐
лем.
Максимально от руки затяните кре‐
пежный винт крепления педаль‐
ного уступа в его максимальной
точке.

72Места для храненияЗакрепите колеса обоих велосипе‐
дов в колесных уступах при по‐
мощи тросов-держателей.
Проверив велосипед, убедитесь в
том, что он надежно закреплен.Внимание
Зазор между велосипедом и ав‐ томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Положение колесных уступов и по‐ воротного рычага на педальном ус‐
тупе для каждого велосипеда сле‐
дует записать. Наличие правиль‐
ных сведений об их положении по‐
может ускорить установку велоси‐
педа на автомобиль.
Примечание
Рекомендуется закрепить на
внешнем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Снятие велосипеда с заднего
кронштейна
Снимите тросы-держатели с колес
велосипедов.
Удерживая велосипед, ослабьте
стягивающий винт крепления пе‐ дального уступа, затем поднимитеи снимите крепление.
Уборка заднего кронштейна
Сложите кронштейны фиксации
шатунов в нишу, как показано на
иллюстрации.

Места для хранения73Вставьте трос-держатель и туго по‐
тяните его вниз как можно дальше.
Нажмите на рычаг фиксатора и за‐
двиньте колесные уступы до упора.
Высвободите стопорный рычаг
диагональной опоры и сложите оба
педальных уступа.9 Предупреждение
Опасность защемления.
Поверните сначала правую ( 1
), а
затем левую ( 2) защелки, так чтобы
соответствующие уступы оказа‐
лись зафиксированы.
Прижмите защелку вниз и вытя‐
ните обе опоры ламп из упоров.
Сложите кронштейны на задней
стороне фонарей.

74Места для храненияВначале поместите в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажмите на них вниз до
упора. Во избежание повреждений
полностью уберите кабели в на‐
правляющие.
Откройте заднюю багажную дверь.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг фиксатора должен вер‐
нуться в исходное положение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Увеличение багажного
отделения
Спинку задних сидений можно за‐
блокировать в двух положениях.
При транспортировке громоздких
грузов зафиксируйте крышку в вер‐ тикальном положении.
Раздельная спинка сиденья
Потяните за ручку фиксатора с со‐
ответствующей стороны, переме‐ стите спинку вперед, установите и
зафиксируйте ее в вертикальном
положении.

Места для хранения75Цельная спинка сиденья
Потяните за ручки фиксатора с
обеих сторон, переместите спинку
вперед, установите и зафикси‐ руйте ее в вертикальном положе‐
нии.
При разблокировке рядом с рыча‐
гом фиксатора видно красную мар‐
кировку. Спинка сидений зафикси‐
рована правильно, если оба крас‐
ных маркера с обеих сторон рядом с рычагами освобождения не
видны.
Складывание спинок сидений
заднего ряда
При необходимости снимите
крышку грузового отделения.
Нажмите на кнопку фиксатора и сложите подголовники.
Провести ремни безопасности си‐
денья через боковые опоры для их
защиты от повреждения. При скла‐
дывании спинки сиденья вытяги‐
вайте вместе с ней ремень без‐
опасности.
Раздельная спинка сиденья
Потяните за ручку фиксатора с со‐ ответствующей стороны и сложите спинку на подушку сиденья.
Цельная спинка сиденья
Потяните за ручки фиксаторов с
обеих сторон и сложите спинку на
подушку сиденья.Если автомобиль предполагается
загружать через заднюю дверь,
выньте ремень безопасности си‐ денья наружу из направляющей
спинки сиденья и вставьте язычок
в углубление, как показано на ри‐
сунке.
Чтобы поднять спинку, поднимите
ее и установите в вертикальное по‐
ложение до фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.

76Места для хранения
Спинка сидений зафиксирована
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
травмирования людей, повреж‐
дения груза или автомобиля в
случае резкого торможения или
столкновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня безопасности или вытяните
ее примерно на 20 мм, затем от‐
пустите.
Крышка багажногоотделения
Не кладите на крышку посторонних предметов.
3/5-дверный хэтчбэк
Демонтаж
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Укладка грузов
Если багажное отделение полно‐
стью загружено, крышку багажного
отделения можно положить на зад‐ ние сиденья или убрать из автомо‐
биля.

Места для хранения77Пристегивание
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐
крепите соединительные тросики
на двери багажного отделения.
Фургон для доставки грузов
Крышка багажного отделения со‐
стоит из четырех сегментов, кото‐
рые можно снимать и устанавли‐ вать по отдельности.
Демонтаж
Чтобы снять заднюю крышку, от‐
крепите соединительные тросики
от двери багажного отделения.
Поднимите задний край крышки и
надавите на ее передний край
вверх. Снимите крышку.
Чтобы снять остальные три сег‐
мента (с 1 по 3), поднимите их
сзади, высвободите, скрутите и
снимите.
Пристегивание
Установите сегменты, с 3 по 1. За‐
крепите сегменты в боковых усту‐
пах.
В закрытом состоянии сегменты
перекрываются в точках крепле‐ ния.
Чтобы установить заднюю крышку
на место, вставьте ее в боковые
направляющие и сложите вниз. За‐ крепите соединительные тросики
на двери багажного отделения.
Крышка заднего
напольного отсека
Задняя крышка пола
Поднимите заднюю крышку пола
багажного отделения, чтобы до‐
стать аварийный набор.
Инструменты 3 244.

78Места для храненияВ моделях с комплектом для ре‐
монта шин на правой стороне ба‐
гажного отделения нишу для за‐ пасного колеса можно использо‐вать в качестве дополнительного
отсека для хранения. Комплект для
ремонта шин 3 254.
Двойной грузовой пол
Двойной грузовой пол можно вста‐
вить в багажник в одно из двух по‐
ложений:● непосредственно над крышкой ниши для запасного колеса или
крышкой пола
● или в верхние проемы в багаж‐
нике
Чтобы снять грузовой пол, подни‐
мите его за углубление и оттяните
назад.
Чтобы установить грузовой пол,
вставьте его с усилием вперед в
соответствующую направляющую,
а затем опустите.
Если пол установлен в вертикаль‐
ное положение, свободное про‐
странство между грузовым полом и крышкой ниши для запасного ко‐
леса можно использовать как отсек
для хранения вещей.
Если в этом положении спинки зад‐
них сидений сложены вперед, в ба‐
гажнике создается почти плоская
поверхность для грузов.
Двойной грузовой пол способен
выдержать груз весом не более
100 кг. В нижнем положении Двой‐
ной грузовой пол способен выдер‐
жать максимально допустимую на‐
грузку.Общие рекомендации9 Предупреждение
Для обеспечения безопасности
все оборудование и аксессуары в багажном отделении необхо‐
димо укладывать только на
предназначенные для них ме‐
ста. Во время движения крышка
пола багажного отделения
должна быть опущена, а спинки
задних сидений по возможности подняты.
Иначе при сильном торможе‐
нии, резком повороте или ава‐
рии незакрепленные предметы
могут травмировать находя‐
щихся в автомобиле людей.
