OPEL CORSA 2016.5 Посібник з експлуатації (in Ukrainian)

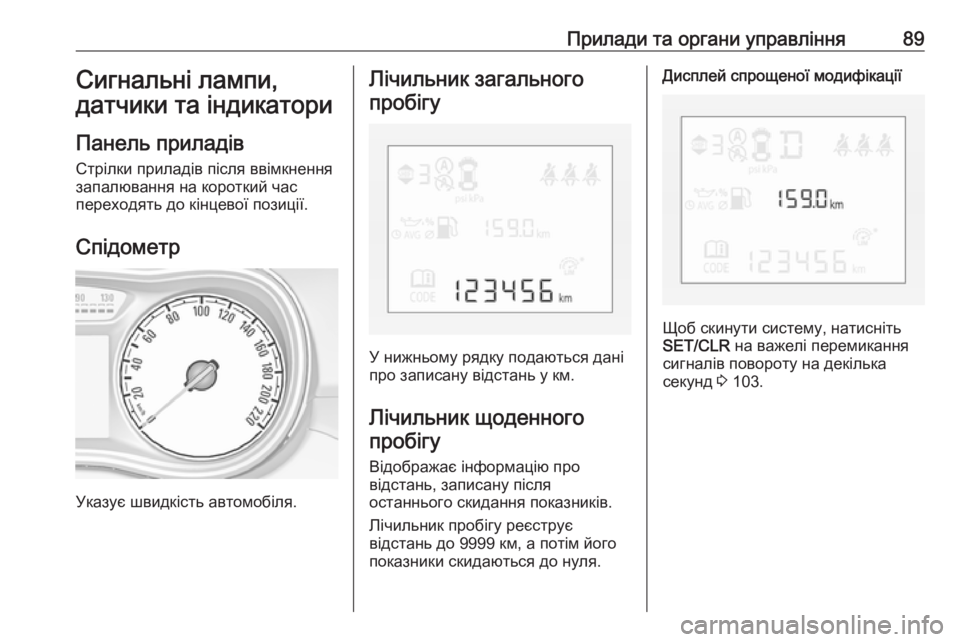

Прилади та органи управління89Сигнальні лампи,
датчики та індикатори
Панель приладів Стрілки приладів після ввімкненнязапалювання на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Лічильник загального пробігу
У нижньому рядку подаються дані
про записану відстань у км.
Лічильник щоденногопробігу
Відображає інформацію про
відстань, записану після
останнього скидання показників.
Лічильник пробігу реєструє
відстань до 9999 км, а потім його
показники скидаються до нуля.
Дисплей спрощеної модифікації
Щоб скинути систему, натисніть
SET/CLR на важелі перемикання
сигналів повороту на декілька
секунд 3 103.

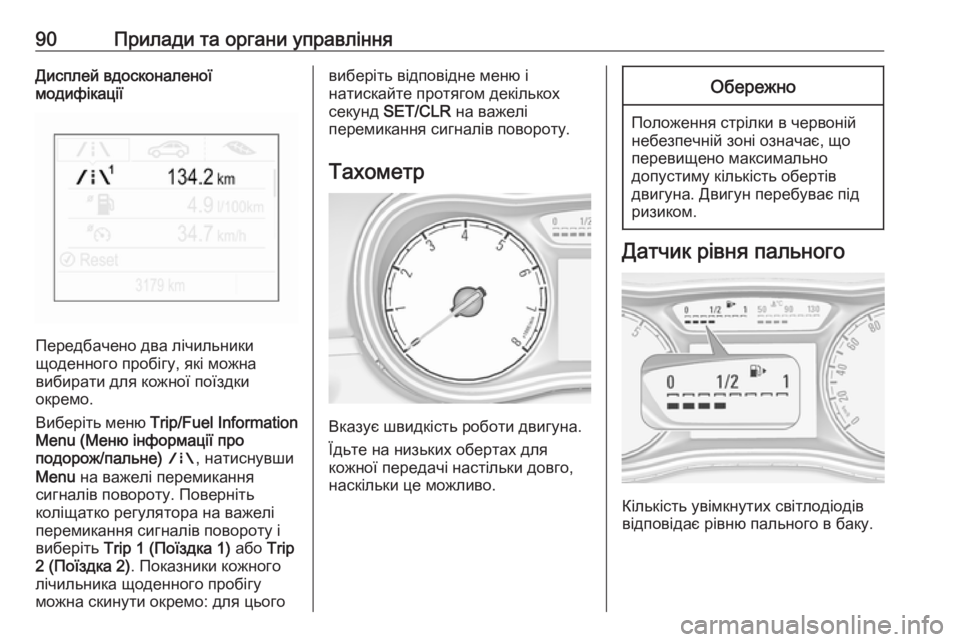

90Прилади та органи управлінняДисплей вдосконаленої
модифікації
Передбачено два лічильники
щоденного пробігу, які можна
вибирати для кожної поїздки
окремо.
Виберіть меню Trip/Fuel Information
Menu (Меню інформації про
подорож/пальне) ; , натиснувши
Menu на важелі перемикання
сигналів повороту. Поверніть
коліщатко регулятора на важелі
перемикання сигналів повороту і
виберіть Trip 1 (Поїздка 1) або Trip
2 (Поїздка 2) . Показники кожного
лічильника щоденного пробігу
можна скинути окремо: для цього
виберіть відповідне меню і
натискайте протягом декількох
секунд SET/CLR на важелі
перемикання сигналів повороту.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Кількість увімкнутих світлодіодів
відповідає рівню пального в баку.

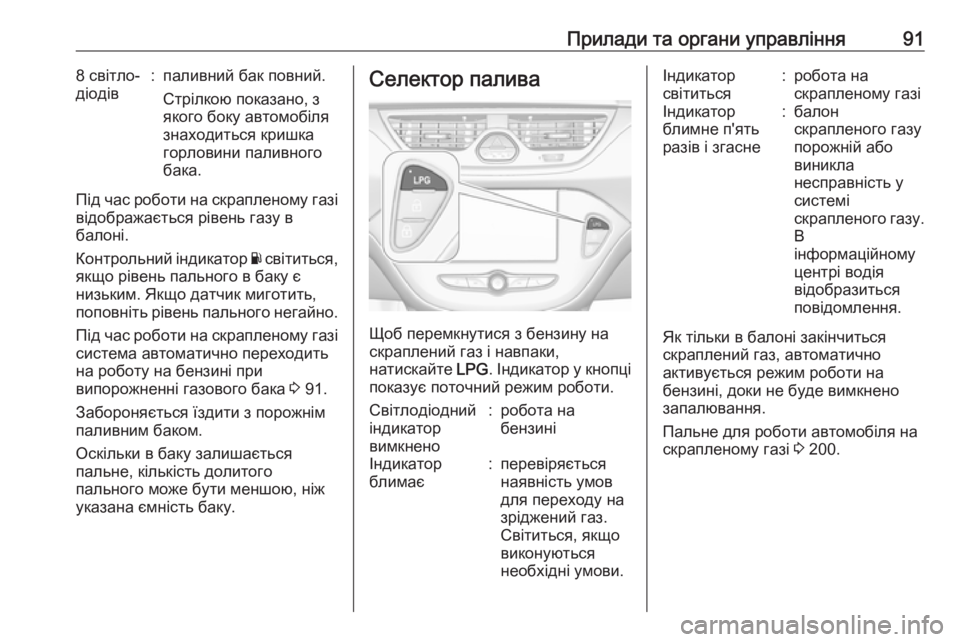

Прилади та органи управління918 світло‐
діодів:паливний бак повний.
Стрілкою показано, з
якого боку автомобіля
знаходиться кришка
горловини паливного
бака.
Під час роботи на скрапленому газі
відображається рівень газу в
балоні.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Якщо датчик миготить,
поповніть рівень пального негайно.
Під час роботи на скрапленому газі
система автоматично переходить
на роботу на бензині при
випорожненні газового бака 3 91.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж указана ємність баку.
Селектор палива
Щоб перемкнутися з бензину на
скраплений газ і навпаки,
натискайте LPG. Індикатор у кнопці
показує поточний режим роботи.
Світлодіодний
індикатор
вимкнено:робота на
бензиніІндикатор
блимає:перевіряється
наявність умов
для переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.Індикатор
світиться:робота на
скрапленому газіІндикатор
блимне п'ять
разів і згасне:балон
скрапленого газу
порожній або
виникла
несправність у
системі
скрапленого газу. В
інформаційному
центрі водія
відобразиться
повідомлення.
Як тільки в балоні закінчиться
скраплений газ, автоматично
активується режим роботи на
бензині, доки не буде вимкнено
запалювання.
Пальне для роботи автомобіля на
скрапленому газі 3 200.

92Прилади та органи управлінняДатчик температуриохолоджуючої рідинидвигуна
Кількість світлодіодів відповідає
температурі охолоджувальної
рідини.
до 3 світло‐
діодів:робочої
температури
двигуна ще не
досягнутовід 4 до 6 світ‐
лодіодів:нормальна
робоча
температурабільше ніж 6
світлодіодів:температура
зависокаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.
Щоб відобразити час, що
залишився до наступної заміни
мастила, натискайте кнопки на важелі перемикання сигналів
повороту:Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) ? , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .

Прилади та органи управління93
Час до наступної заміни мастила
відображається в процентах в
інформаційному центрі водія.
Скидання показників
Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Меню терміну
експлуатації мастила має бути
активним. Увімкніть запалювання,
але не заводьте двигун.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться за
допомогою до майстерні.
Чергове технічне
обслуговування
Коли система визначить, що термін служби мастила зменшився, в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення. Виконайте заміну
мастила та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 103.
Інформація про обслуговування
3 265.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів.
В залежності від комплектації
автомобіля розташування
контрольних індикаторів може
відрізнятися. Після ввімкнення
системи запалювання в якості
перевірки функціональності на
короткий проміжок часу загориться
більшість контрольних індикаторів.Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

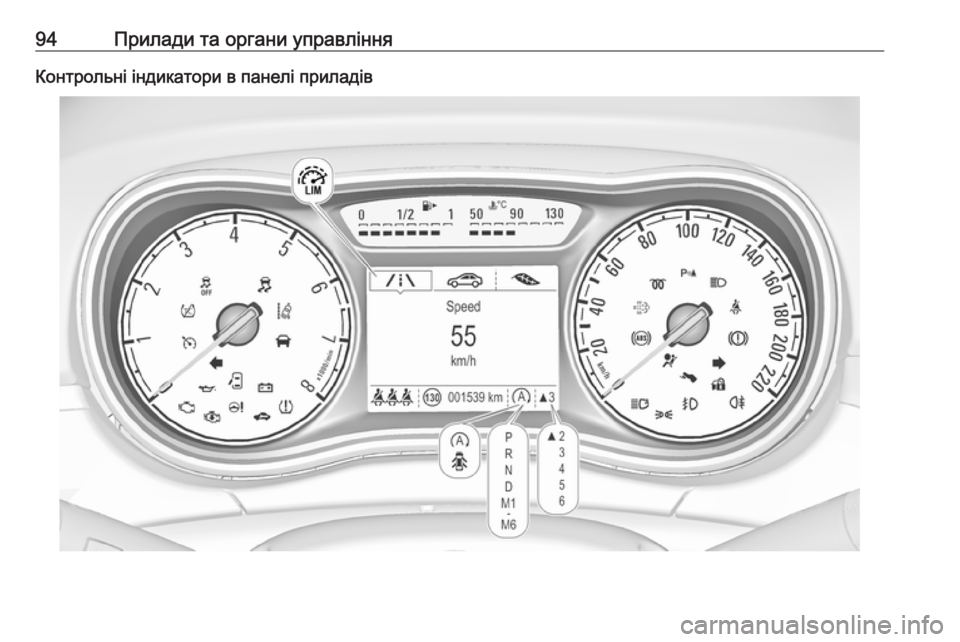

94Прилади та органи управлінняКонтрольні індикатори в панелі приладів

Прилади та органи управління95Контрольні індикатори в
центральній панелі
Огляд
OУказівник повороту 3 96XСистема нагадування про
непристебнутий пасок
безпеки 3 96vПодушка безпеки та натягу‐
вачі пасків безпеки 3 97VВимкнення подушок безпеки
3 97pСистема заряджання 3 97ZІндикатор несправності
3 98gПроведіть обслуговування
автомобіля найближчим
часом 3 98RСистема гальм і зчеплення
3 98-Натисніть педаль 3 98uАнти-блокувальна система
гальм (ABS) 3 99RПеремикання передач 3 99cГідропідсилювач керма
3 99)Система попередження про
виїзд за межі смуги руху
3 99rУльтразвукова система допо‐
моги під час паркування
3 99nЕлектронну систему курсової
стійкості вимкнено 3 100bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 100kПротибуксовочну гальмівну
систему вимкнено 3 100!Попереднє прогрівання
3 100%Сажовий фільтр 3 100wСистема контролю тиску в
шинах 3 101IТиск мастила в двигуні
3 101YНизький рівень пального
3 101dІмобілайзер 3 102#Зменшення потужності
двигуна 3 102DАвтостоп 3 1028Зовнішні освітлювальні
прилади 3 102CДальнє світло 3 102lСистема керування дальнім
світлом 3 102>Протитуманна фара 3 102rЗадня протитуманна фара
3 102

96Прилади та органи управлінняmКруїз-контроль 3 102AАвтомобіль попереду 3 102LОбмежувач швидкості 3 102LДопоміжна система визна‐
чення дорожніх знаків 3 103hДверцята відчинені 3 103
Сигнал повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Сигнал повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
сигналу повороту чи відповідного
запобіжника.
Заміна лампи 3 222, запобіжники
3 231.
Сигнали повороту 3 129.
Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X для сидіння водія засвічується чи
миготить червоним світлом у
тахометрі.
k для переднього сидіння
пасажира світиться або миготить
червоним на центральній консолі
коли сидіння зайняте.
Світиться
Після ввімкнення запалювання,
поки пасок безпеки не пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не
пристебнуто пасок безпеки.
Пристібування паска безпеки 3 44.
Стан пасків безпеки на задніх
сидіннях
Світиться або миготить X у центрі
інформації водія.

Прилади та органи управління97Світиться
Після того, як двигун попрацює
щонайменше 35 секунд, доки не
пристебнуто пасок безпеки.
Також світиться, якщо пристебнути
пасок безпеки під час руху.
Мигає
Після початку руху, якщо пасок
безпеки відстебнуто.
Пристібування паска безпеки 3 44.
Подушка безпеки та
переднатягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди чи світиться під час руху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться за допомогою
до майстерні. Подушки безпеки тапереднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 42,
3 46.
Дезактивація подушок безпеки
V світиться жовтим.
Світиться приблизно протягом
60 секунд після ввімкнення системи запалювання. Подушку безпеки
для переднього пасажирського сидіння активовано.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 51.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.

98Прилади та органи управлінняСвітиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться за допомогою до майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Проведіть
обслуговування автомобіля найближчим
часом
g світиться жовтим.
Крім цього, в інформаційному
центрі водія відображається
попереджувальне повідомлення.
Автомобіль потребує
обслуговування.
Зверніться за допомогою до
майстерні.
Повідомлення систем автомобіля
3 110.Система гальм і
зчеплення
R світиться червоним.
Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 219.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 167.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 151.
