OPEL CORSA 2016 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем229повернувши її проти
годинникової стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Ліхтар повороту ( 2)
6. Вставте і поверніть лампу за годинниковою стрілкою взадньому блоці ліхтарів.
Закріпіть блок ліхтаря в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Зачиніть кришку та зафіксуйте
її.
Ліхтар заднього ходу/задня
протитуманна фара
Моделі з лівостороннім керуванням Ліхтар заднього ходу розміщений
на дверях багажного відділення в
правому блоці ліхтарів, а задня
протитуманна фара – на дверях
багажного відділення в лівому
блоці ліхтарів.
Процедура заміни лампи однакова
для обох ліхтарів.
1. Викрутіть гвинт з дверей багажного відділення.
2. Трохи витягніть блок ліхтарів назовні, а потім вийміть його з
дверей багажного відділення.
3. Викрутіть тримач лампи.

230Догляд за автомобілем4. Вийміть лампу, злегканатиснувши на неї в патроні та
повернувши її проти
годинникової стрілки. Вставте
нову лампу.
5. Вставте патрон лампи у ліхтар і
поверніть, щоб закріпити.
6. Приєднайте блок ліхтаря до дверей багажного відділення і
закріпіть його гвинтом.
Бокові ліхтарі повороту
Щоб замінити лампу, витягніть
корпус ліхтаря:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.
3. Потягніть лампу з патрону та замініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Додатковий стоп-сигнал, встановлений всередині вгорі
Заміну світлодіодів потрібно проводити на станції технічного обслуговування.

Догляд за автомобілем231Освітлення номерногознака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.
3. Зніміть патрон лампи з корпусу фари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і дайте
їй зафіксуватися.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміна лампочок виконується на
станції технічного обслуговування.
Освітлення багажного
відділення
Заміна лампочок виконується на станції технічного обслуговування.
ПлафонЗаміна лампочок виконується на
станції технічного обслуговування.

232Догляд за автомобілемОсвітлення приладовоїпанелі
Заміна лампочок виконується на
станції технічного обслуговування.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● спереду ліворуч у моторному відділенні
● за перемикачем освітлення (в автомобілях з лівостороннім
кермом) або за бардачком (в
автомобілях з правостороннім
кермом)
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.

Догляд за автомобілем233Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників моторного відділення
Блок запобіжників знаходиться
ліворуч, скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

234Догляд за автомобілем№Контур1Модуль інтерфейсу причепа,
задня система кріплення2–3Датчик акумулятора4Модуль керування шасі,
паливний насос5ABS6Фара ближнього світла та
ліхтар денного освітлення
зліва, затвор ксенонової фари
дальнього світла лівої та
правої7–8Модуль керування автомати‐
зованою механічною трансмі‐
сією, модуль керування
системою зрідженого газу
(LPG)9Вимірювання напруги модуля
керування кузовом10Вирівнювання передніх фар11Задній склоочисник12Заднє вікно з підігрівом№Контур13Фара ближнього світла та
ліхтар денного освітлення14Зовнішнє дзеркало з обігрівом15–16Комплект для ремонту підси‐
лювача гальм17Система запалювання,
живлення для крутіння колін‐
валу18Модуль керування двигуном19Паливний насос20–21Електромагніти двигуна,
датчики двигуна22–23Система запалювання24Система мийки25–26Датчики двигуна27Відсічний вентиль підігрівача28Модуль керування двигуном№Контур29Модуль керування двигуном30Модуль керування двигуном31Фара дальнього світла ліва,
ксенонова фара ближнього
світла ліва32Фара дальнього світла права,
ксенонова фара ближнього
світла права33Модуль керування двигуном34Клаксон35Муфта компресора кондиціо‐
нера36Передні протитуманні фари

Догляд за автомобілем235№Контур1Насос ABS2Передній склоочисник3Вентилятор4Панель приладів5–6Підігрівач дизельного паль‐
ного7Трансмісія8Вентилятор охолодження
працює низько9Висока швидкість обертів
вентилятора охолодження10Вентилятор охолодження11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
блока запобіжників і натисненням
зафіксуйте її на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Автомобілі з лівостороннім
керуванням
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів. Потягніть за рукоятку і
опустіть вимикач світла.

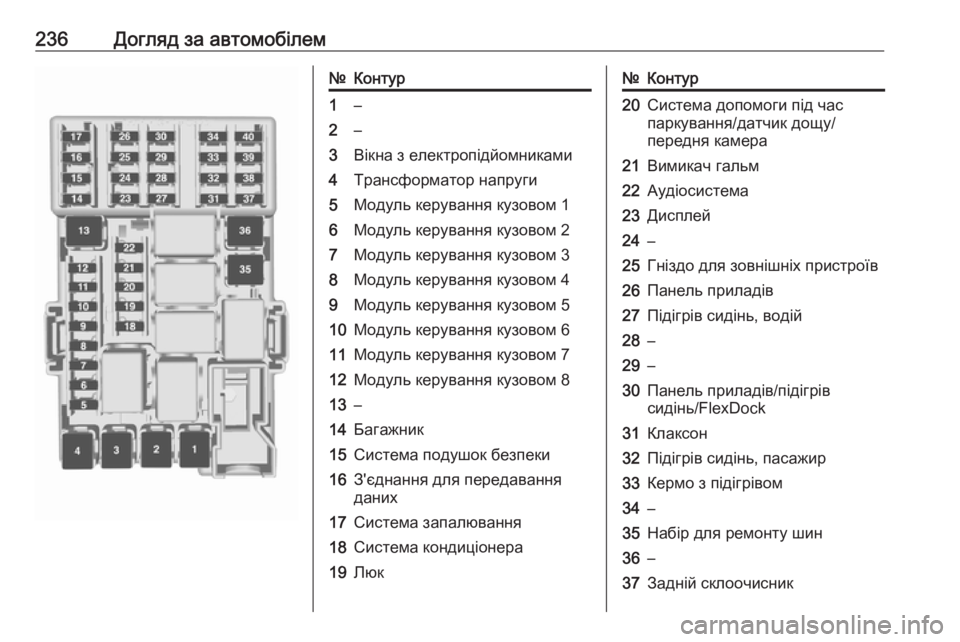

236Догляд за автомобілем№Контур1–2–3Вікна з електропідйомниками4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Система подушок безпеки16З'єднання для передавання
даних17Система запалювання18Система кондиціонера19Люк№Контур20Система допомоги під час
паркування/датчик дощу/
передня камера21Вимикач гальм22Аудіосистема23Дисплей24–25Гніздо для зовнішніх пристроїв26Панель приладів27Підігрів сидінь, водій28–29–30Панель приладів/підігрів
сидінь/FlexDock31Клаксон32Підігрів сидінь, пасажир33Кермо з підігрівом34–35Набір для ремонту шин36–37Задній склоочисник

Догляд за автомобілем237№Контур38Запальничка39Вікна з електропідйомниками/
люк/дисплей автоматичної
трансмісії40–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти зберігаються разом із
буксирною сергою та комплектом для ремонту шин у багажному
відділенні під поликом.
У моделях OPC або LPG чи
задньою системою кріплення або
подвійним дном інструменти
зберігаються разом із буксирною
сергою та комплектом для ремонту шин під кришкою багажного
відділення з правого боку.

238Догляд за автомобілемАвтомобілі із запасним колесом
Домкрат, колісний ключ та деякі
інструменти зберігаються під
кришкою багажного відділення з
правого боку 3 75.
Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Зимові шини
Зимові шини покращують безпеку водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.Як зимові дозволяється
використовувати шини усіх
розмірів 3 284.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 195/55 R 16 95 H195:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), у
відсоткахR:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/год
