OPEL CORSA 2017 Instruksjonsbok

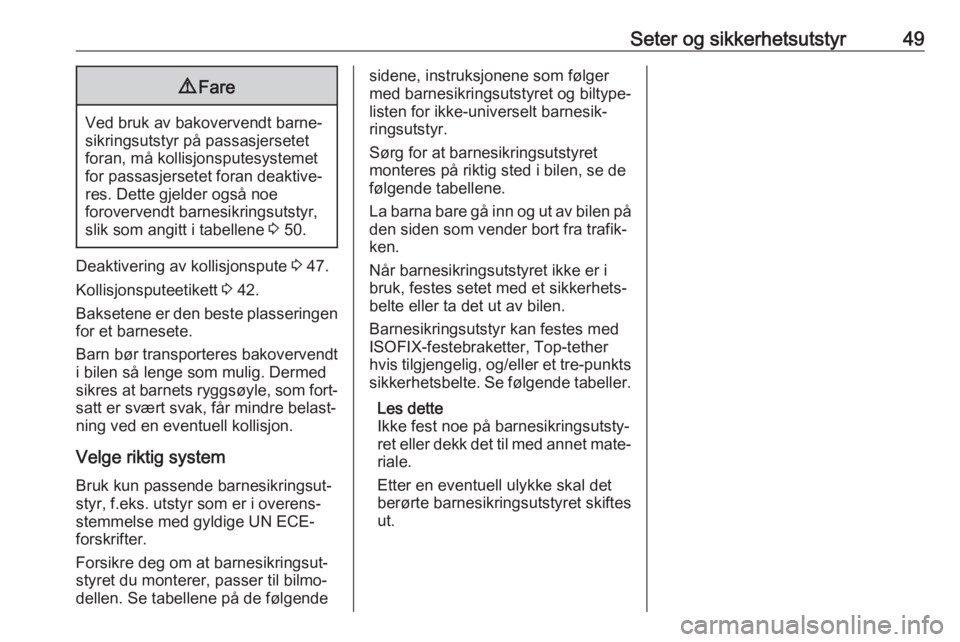

Seter og sikkerhetsutstyr499Fare
Ved bruk av bakovervendt barne‐
sikringsutstyr på passasjersetet
foran, må kollisjonsputesystemet
for passasjersetet foran deaktive‐
res. Dette gjelder også noe
forovervendt barnesikringsutstyr,
slik som angitt i tabellene 3 50.
Deaktivering av kollisjonspute 3 47.
Kollisjonsputeetikett 3 42.
Baksetene er den beste plasseringen
for et barnesete.
Barn bør transporteres bakovervendt
i bilen så lenge som mulig. Dermed
sikres at barnets ryggsøyle, som fort‐ satt er svært svak, får mindre belast‐
ning ved en eventuell kollisjon.
Velge riktig system
Bruk kun passende barnesikringsut‐
styr, f.eks. utstyr som er i overens‐
stemmelse med gyldige UN ECE-
forskrifter.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen. Se tabellene på de følgende
sidene, instruksjonene som følger
med barnesikringsutstyret og biltype‐
listen for ikke-universelt barnesik‐
ringsutstyr.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barna bare gå inn og ut av bilen på den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festes setet med et sikkerhets‐
belte eller ta det ut av bilen.
Barnesikringsutstyr kan festes med
ISOFIX-festebraketter, Top-tether
hvis tilgjengelig, og/eller et tre-punkts
sikkerhetsbelte. Se følgende tabeller.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet mate‐
riale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes
ut.

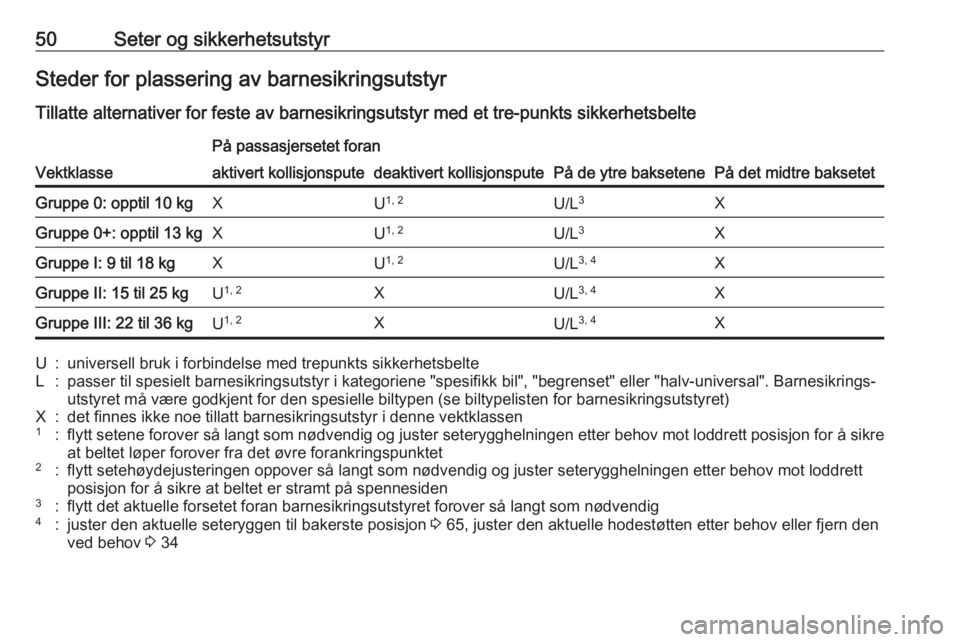

50Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyr
Tillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
aktivert kollisjonsputedeaktivert kollisjonsputeGruppe 0: opptil 10 kgXU 1, 2U/L 3XGruppe 0+: opptil 13 kgXU1, 2U/L 3XGruppe I: 9 til 18 kgXU1, 2U/L 3, 4XGruppe II: 15 til 25 kgU1, 2XU/L 3, 4XGruppe III: 22 til 36 kgU1, 2XU/L 3, 4XU:universell bruk i forbindelse med trepunkts sikkerhetsbelteL:passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikrings‐
utstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrettposisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle seteryggen til bakerste posisjon 3 65, juster den aktuelle hodestøtten etter behov eller fjern den
ved behov 3 34

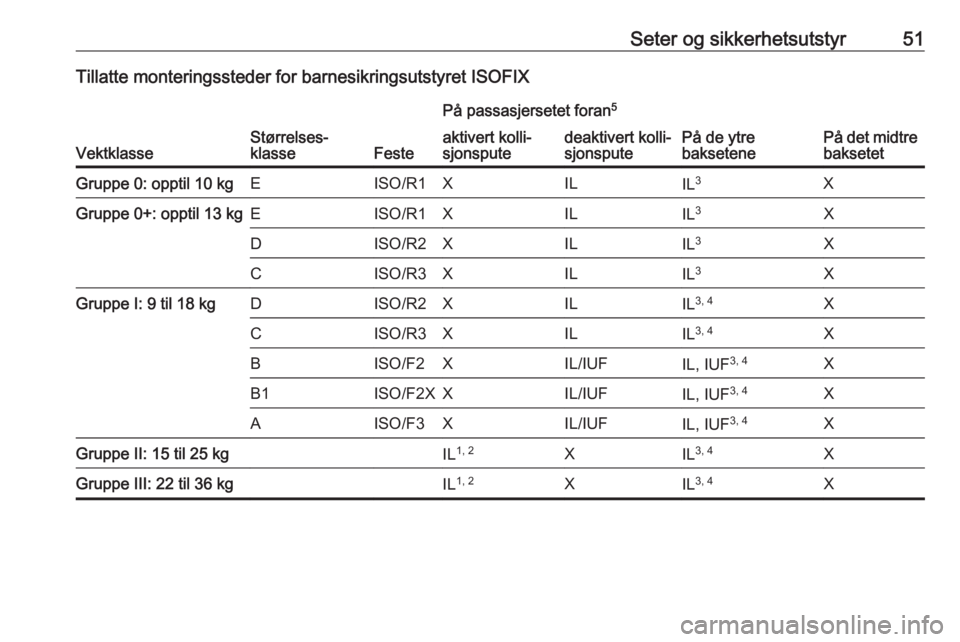

Seter og sikkerhetsutstyr51Tillatte monteringssteder for barnesikringsutstyret ISOFIX
VektklasseStørrelses‐
klasseFeste
På passasjersetet foran 5
På de ytre
baksetenePå det midtre
baksetet
aktivert kolli‐
sjonsputedeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kgEISO/R1XILIL 3XGruppe 0+: opptil 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGruppe I: 9 til 18 kgDISO/R2XILIL3, 4XCISO/R3XILIL3, 4XBISO/F2XIL/IUFIL, IUF 3, 4XB1ISO/F2XXIL/IUFIL, IUF3, 4XAISO/F3XIL/IUFIL, IUF3, 4XGruppe II: 15 til 25 kgIL1, 2XIL3, 4XGruppe III: 22 til 36 kgIL1, 2XIL 3, 4X

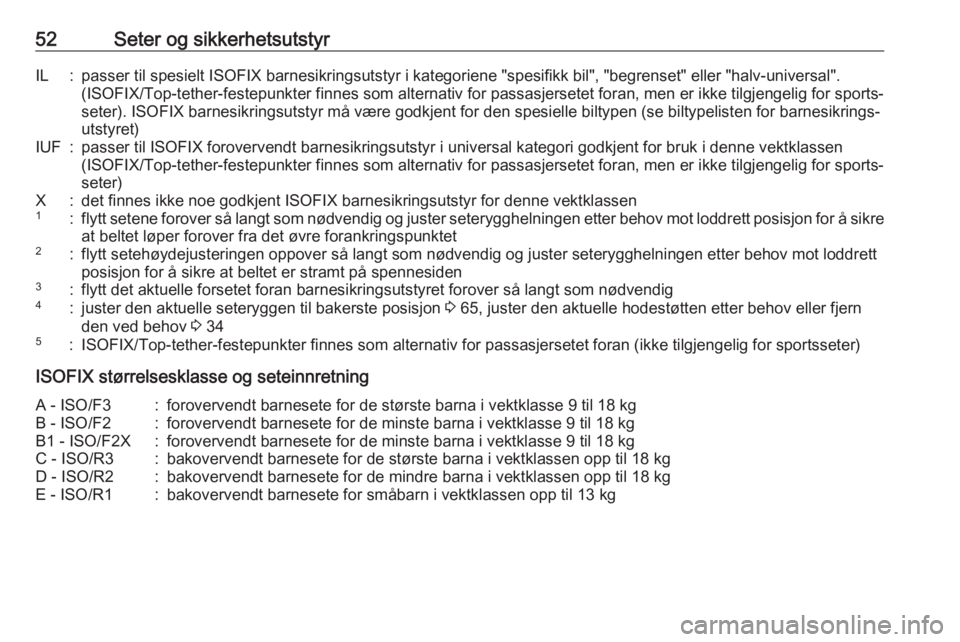

52Seter og sikkerhetsutstyrIL:passer til spesielt ISOFIX barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal".(ISOFIX/Top-tether-festepunkter finnes som alternativ for passasjersetet foran, men er ikke tilgjengelig for sports‐ seter). ISOFIX barnesikringsutstyr må være godkjent for den spesielle biltypen (se biltypelisten for barnesikrings‐
utstyret)IUF:passer til ISOFIX forovervendt barnesikringsutstyr i universal kategori godkjent for bruk i denne vektklassen
(ISOFIX/Top-tether-festepunkter finnes som alternativ for passasjersetet foran, men er ikke tilgjengelig for sports‐ seter)X:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre
at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett
posisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle seteryggen til bakerste posisjon 3 65, juster den aktuelle hodestøtten etter behov eller fjern
den ved behov 3 345:ISOFIX/Top-tether-festepunkter finnes som alternativ for passasjersetet foran (ikke tilgjengelig for sportsseter)
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

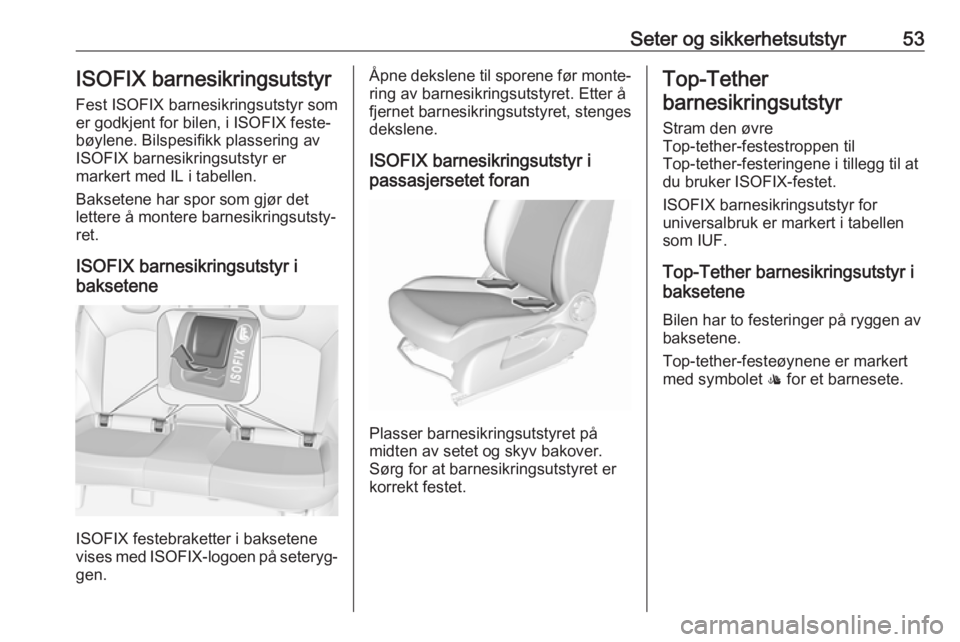

Seter og sikkerhetsutstyr53ISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐ bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert med IL i tabellen.
Baksetene har spor som gjør det
lettere å montere barnesikringsutsty‐
ret.
ISOFIX barnesikringsutstyr i
baksetene
ISOFIX festebraketter i baksetene
vises med ISOFIX-logoen på seteryg‐
gen.
Åpne dekslene til sporene før monte‐
ring av barnesikringsutstyret. Etter å
fjernet barnesikringsutstyret, stenges
dekslene.
ISOFIX barnesikringsutstyr i
passasjersetet foran
Plasser barnesikringsutstyret på
midten av setet og skyv bakover.
Sørg for at barnesikringsutstyret er
korrekt festet.
Top-Tether
barnesikringsutstyr
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for
universalbruk er markert i tabellen
som IUF.

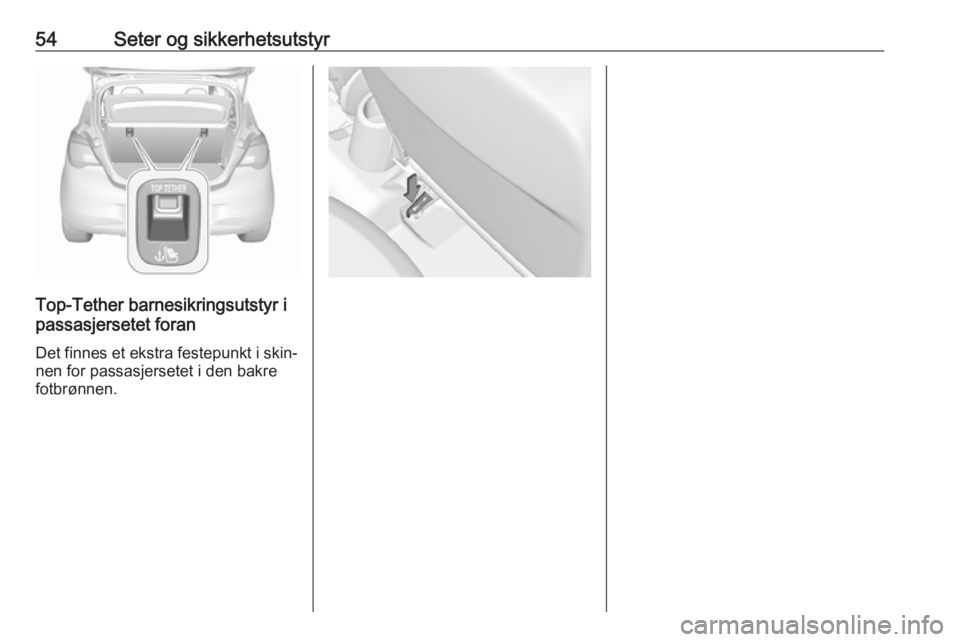

Top-Tether barnesikringsutstyr i
baksetene
Bilen har to festeringer på ryggen av
baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.

54Seter og sikkerhetsutstyr
Top-Tether barnesikringsutstyr i
passasjersetet foran
Det finnes et ekstra festepunkt i skin‐
nen for passasjersetet i den bakre
fotbrønnen.

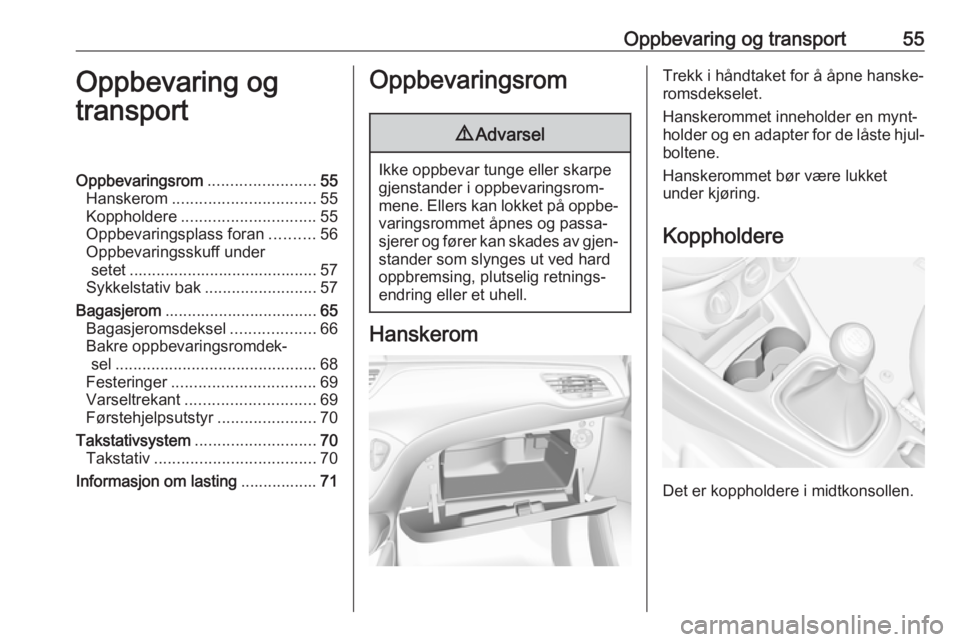

Oppbevaring og transport55Oppbevaring og
transportOppbevaringsrom ........................55
Hanskerom ................................ 55
Koppholdere .............................. 55
Oppbevaringsplass foran ..........56
Oppbevaringsskuff under setet .......................................... 57
Sykkelstativ bak .........................57
Bagasjerom .................................. 65
Bagasjeromsdeksel ...................66
Bakre oppbevaringsromdek‐ sel ............................................. 68
Festeringer ................................ 69
Varseltrekant ............................. 69
Førstehjelpsutstyr ......................70
Takstativsystem ........................... 70
Takstativ .................................... 70
Informasjon om lasting .................71Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Det er koppholdere i midtkonsollen.

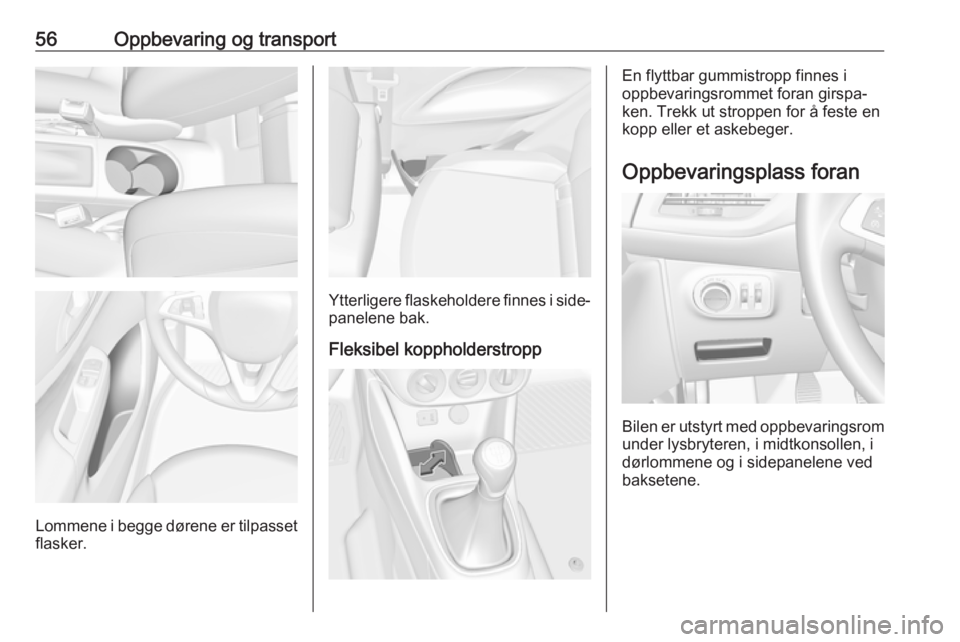

56Oppbevaring og transport
Lommene i begge dørene er tilpasset
flasker.
Ytterligere flaskeholdere finnes i side‐
panelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i
oppbevaringsrommet foran girspa‐
ken. Trekk ut stroppen for å feste en
kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen, i
dørlommene og i sidepanelene ved
baksetene.

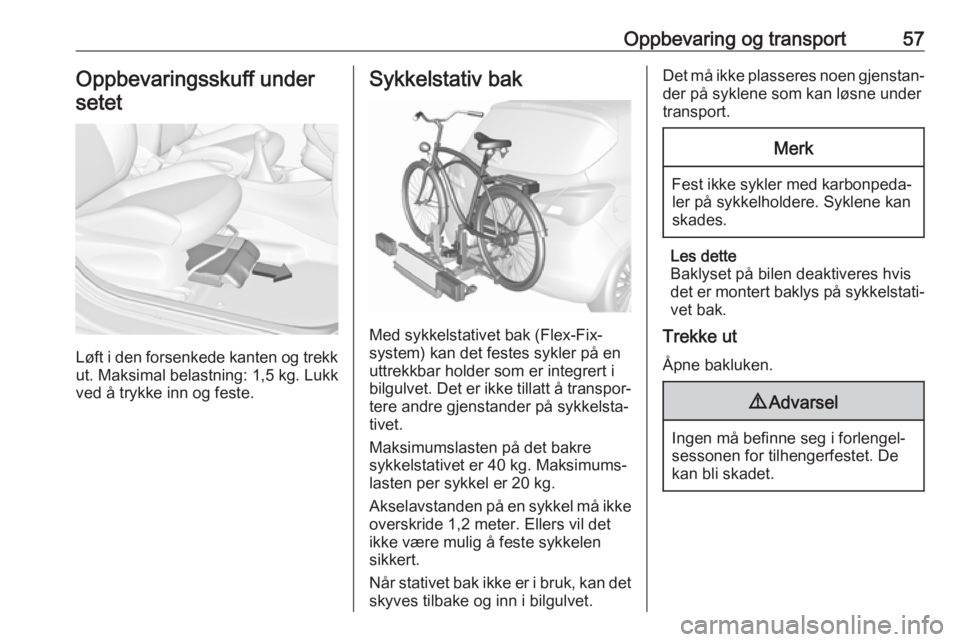

Oppbevaring og transport57Oppbevaringsskuff undersetet
Løft i den forsenkede kanten og trekk ut. Maksimal belastning: 1,5 kg. Lukk
ved å trykke inn og feste.
Sykkelstativ bak
Med sykkelstativet bak (Flex-Fix-
system) kan det festes sykler på en uttrekkbar holder som er integrert i
bilgulvet. Det er ikke tillatt å transpor‐
tere andre gjenstander på sykkelsta‐
tivet.
Maksimumslasten på det bakre
sykkelstativet er 40 kg. Maksimums‐
lasten per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,2 meter. Ellers vil det
ikke være mulig å feste sykkelen
sikkert.
Når stativet bak ikke er i bruk, kan det skyves tilbake og inn i bilgulvet.
Det må ikke plasseres noen gjenstan‐
der på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Les dette
Baklyset på bilen deaktiveres hvis
det er montert baklys på sykkelstati‐ vet bak.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i forlengel‐
sessonen for tilhengerfestet. De
kan bli skadet.

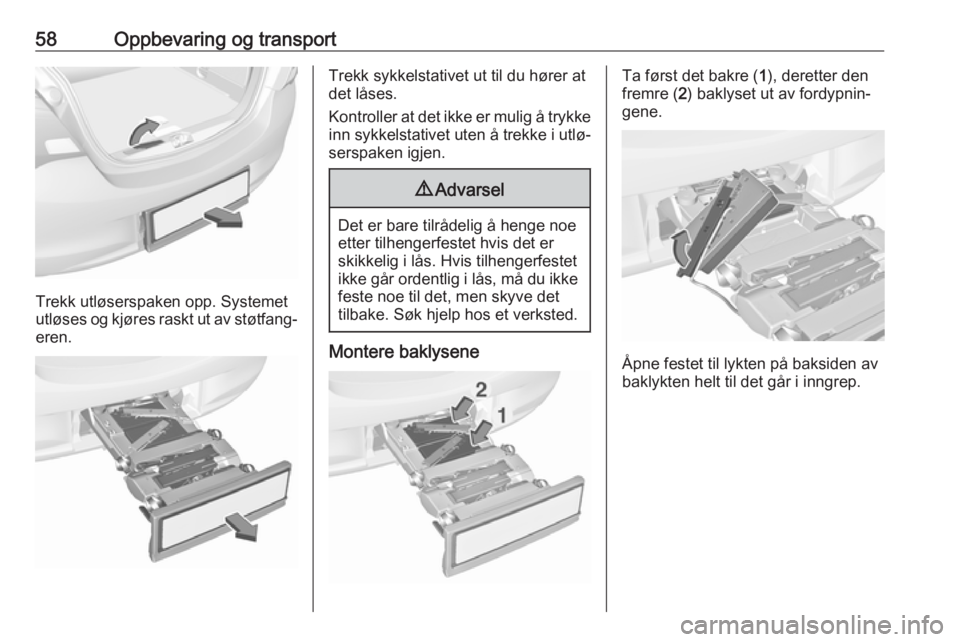

58Oppbevaring og transport
Trekk utløserspaken opp. Systemet
utløses og kjøres raskt ut av støtfang‐ eren.
Trekk sykkelstativet ut til du hører at
det låses.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det
tilbake. Søk hjelp hos et verksted.
Montere baklysene
Ta først det bakre ( 1), deretter den
fremre ( 2) baklyset ut av fordypnin‐
gene.
Åpne festet til lykten på baksiden av
baklykten helt til det går i inngrep.
