Kørsel og betjening167Deaktivering af avanceret
parkeringsassistent
Systemet deaktiveres ved:
● et langt tryk på D
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren ● overskridelse af maksimalt antal gearskift: otte cyklusser ved
parallelparkering, eller
fem cyklusser ved vinkelret
parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐
mets side under manøvrering angives
med Parkering deaktiveret på
displayet. Derudover høres et lydsig‐
nal.Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Det ikke lykkedes føreren at gennemføre parkeringsmanøv‐
ren.
● Systemet fungerer ikke. ● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis
objektet ikke fjernes, deaktiveres
systemet. Et langt tryk på D aktive‐
rer systemet og søgningen efter en ny parkeringsbås.
Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde af
reflekterende overflader på
genstande eller klæder samt
eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den nederste del af kofangeren.Forsigtig
Systemets ydelse kan være
nedsat, hvis sensorerne er tildæk‐
ket, f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.
Der gælder særlige betingelser,
hvis der er højere køretøjer i
nærheden (f.eks. off-road køretø‐
jer, MPV'er, varevogne). Registre‐ ring af genstande og korrekt
afstandsindikering i den øverste del af disse køretøjer kan ikke
garanteres.

168Kørsel og betjeningGenstande med et meget lille
reflekteringstværsnit, f.eks. meget
smalle genstande, eller genstande
i bløde materialer, registreres
muligvis ikke af systemet.
Parkeringsassistentsystemerne
registrerer ikke objekter uden for
registreringsområdet.
Bemærkninger
Det er muligt, at sensoren registrerer
et ikke-eksisterende objekt forårsa‐
get af ekkoforstyrrelse fra ekstern
akustisk støj eller mekaniske uover‐
ensstemmelser (sporadisk falske
advarsler kan forekomme).
Sørg for, at den forreste nummer‐
plade er ordentligt fastgjort (ikke
bøjet og ingen mellemrum til kofan‐
geren i venstre eller højre side) og
sensorerne sidder godt fast.
Systemet for avanceret parkerings‐
assistent reagerer muligvis ikke på ændringer i den ledige parkerings‐
plads, efter at en parkering er
indledt. Systemet kan evt. genkende
en indkørsel, en port, en gårdsplads eller selv et gadekryds som en
parkeringsbås. Efter skift til bakgear
starter systemet en parkeringsma‐
nøvre. Vær opmærksom på, om den foreslåede parkeringsbås er ledig.
Ujævnheder i overfladen, f.eks.
områder med vejarbejde, registreres
ikke af systemet. Føreren accepte‐ rer ansvaret.
Bemærkninger
Hvis et fremadgående gear indkob‐
les, og en vis hastighed overskrides, vil parkeringsassistenten blive deak‐
tiveret, når den bagmonterede
cykelholder er udskudt.
Hvis bakgearet indkobles for første
gang, registrerer parkeringsassi‐
stenten den bagmonterede cykel‐
holder og afgiver en summende lyd.
Tryk kortvarigt på r eller D for at
deaktivere parkeringsassistenten.
Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal parke‐
ringsvejledning kræves en køreaf‐
stand på mindst 10 km, inklusive en
række sving.Blindvinkel-alarm
Blindvinkel-alarmsystemet registre‐rer og rapporter genstande på hverside af bilen, inden for en bestemt
"blindvinkel"-zone. Systemet viser en visuel advarsel i begge sidespejle,
når der registreres genstande, der
måske ikke er synlige i bakspejlet og
sidespejlene.
Blindvinkel-alarm bruger nogle af følerne til den avancerede parke‐ringsassistent, der befinder sig i for-
og bagkofangeren på begge sider af
bilen.9 Advarsel
Blindvinkel-alarm erstatter ikke
førerens udsyn.
Systemet registrerer ikke:
● køretøjer uden for de blinde vinkler, der kan nærme sig
hurtigt
● fodgængere, cyklister eller dyr Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.

170Kørsel og betjeningKameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt og avanceret parke‐ ringsassistent-sensorerne, f.eks.
under kofangeren eller under
bilen, ikke vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem
nummerpladelamperne og har en
synsvinkel på 130°.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Advarselssymboler
Advarselssymboler vises som trekan‐
ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med
advarslen om at kontrollere bilens omgivelser.
Deaktivering
Kameraet deaktiveres, når en
bestemt kørehastighed overskrides,
eller hvis bakgearet ikke er aktiveret i ca. 10 sekunder.
Bakkameraet kan deaktiveres manu‐
elt i menuen Individuelle indstillinger
på informationsdisplayet. Individuelle
indstillinger 3 104.

Pleje af bilen205Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Nr.Strømkreds1Anhængerinterfacemodul,
bagmonteret cykelholder2–3Batterisensor4Chassisstyremodul, brændstof‐
pumpe5ABS6Nærlys og kørelys venstre,
Xenon-fjernlysafbryder venstre
og højre7–8MTA gearkassestyremodul,
LPG-styremodul9Karosseristyremodul, spæn‐
dingsregistrering10Indstilling af forlygter11Bagrudevisker12El-bagrude13Nærlys og kørelys højre

206Pleje af bilenNr.Strømkreds14El-opvarmet sidespejl15–16Bræmsekraftforstærkersæt17Tænding, startkraftforsyning18Motorstyreenhed19Brændstofpumpe20–21Motorsolenoider, motorfølere22–23Indsprøjtningssystem24Sprinklersystem25–26Motorsensorer27Lukkeventil for varmeapparat28Motorstyreenhed29Motorstyreenhed30MotorstyreenhedNr.Strømkreds31Fjernlys venstre, Xenon-nærlys
venstre32Fjernlys højre, Xenon-nærlys
højre33Motorstyreenhed34Horn35Klimaanlægskompressor,
kobling36Tågeforlygter

208Pleje af bilenNr.Strømkreds1–2–3El-betjente ruder4Spændingstransformer5Karrosseristyreenhed 16Karrosseristyreenhed 27Karrosseristyreenhed 38Karrosseristyreenhed 49Karrosseristyreenhed 510Karrosseristyreenhed 611Karrosseristyreenhed 712Karrosseristyreenhed 813–14Bagklap15Airbagsystem16Dataforbindelse17TændingenNr.Strømkreds18Klimaanlæg19Soltag20Parkeringsassistent/regn‐
sensor/frontkamera21Bremsekontakt22Lydsystem23Visning24–25Ekstra donkraft26Instrumentbræt27–28–29–30–31Horn32–33Opvarmet ratNr.Strømkreds34–35Lappesæt36–37Bagrudevisker38Lighter39El-ruder/soltag/automatisk gear‐
kassedisplay40–

212Pleje af bilenDæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning Systemet overvåger dæktrykket for
alle fire dæk en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil
informations menu ? i førerinfor‐
mationscentret.
Menuen kan vælges ved at trykke på
knapperne på blinkerarmen.
Tryk på MENU for at vælge Bil
informations menu ? .
Drej fingerhjulet for at vælge dæktryk‐ overvågning.
Midlevel-display:
Dæktrykket for hvert dæk vises på
dækkets egen side.
Uplevel-display:

Pleje af bilen213Dæktrykkene for alle dæk vises på én
side.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐
formationscentret.
Systemet tager hensyn til dæktrykket til advarslerne.
Temperaturafhængighed 3 210.
Et registreret lavt dæktryk vises med
kontrollampen w 3 93.
Hvis w tænder, skal du stoppe så
hurtigt som muligt og pumpe
dækkene op som anbefalet 3 250.
Hvis w blinker i 60-90 sekunder og
derefter lyser konstant, er der en fejl i systemet. Søg hjælp på et værksted.
Efter oppumpning kan det være
nødvendigt at køre et stykke vej for at opdatere dæktrykværdierne i førerin‐
formationscentret. I løbet af denne tid
kan w tænde.
Hvis w tænder ved lavere temperatu‐
rer og slukkes efter et stykke tids
kørsel, kan dette være tegn på, at
trykket begynder at blive for lavt.
Dæktrykket kontrolleres.
Fejlmeddelelser 3 101.
Hvis dæktrykket skal reduceres eller
forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et reservehjul eller et nødhjul er ikke
udstyret med trykføler. Dæktrykover‐
vågningssystemet fungerer ikke for
disse dæk. Kontrollampen w tænder.
Systemet fungerer stadig for de
øvrige tre dæk.
Brug af flydende lappesæt kan
påvirke systemets funktion. Der kan
bruges fabriksgodkendte reparati‐
onssæt.Ved brug af elektroniske enheder eller i nærheden af faciliteter, der
anvender lignende bølgefrekvenser,
risikerer man, at dæktrykovervåg‐
ningssystemet forstyrres.
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet
afmonteres og efterses. I den
påskruede sensor udskiftes ventilind‐
satsen og tætningsringen. I den
påklipsede sensor udskiftes hele
ventilspindlen.

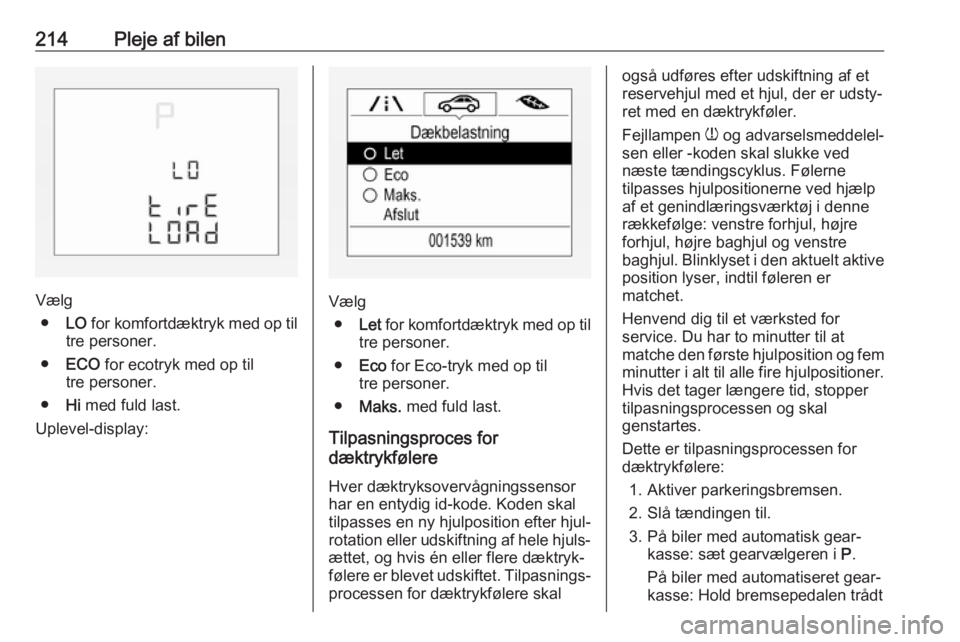

Bilens laststatus Dæktrykket tilpasses efter belast‐
ningstilstanden ifølge dæktrykmær‐
katen eller dæktrykdiagrammet
3 250, og der vælges den relevante
indstilling i menuen Dækbelastning i
førerinformationscenteret, Bil
informations menu 3 95. Denne
indstilling er reference for dæktrykad‐ varslerne.
Menuen Dækbelastning vises kun,
når bilen holder stille, og parkerings‐
bremsen er trukket. På køretøjer med
automatisk gearkasse skal gearvæl‐
geren være i P.
Midlevel-display:

214Pleje af bilen
Vælg● LO for komfortdæktryk med op til
tre personer.
● ECO for ecotryk med op til
tre personer.
● Hi med fuld last.
Uplevel-display:Vælg ● Let for komfortdæktryk med op til
tre personer.
● Eco for Eco-tryk med op til
tre personer.
● Maks. med fuld last.
Tilpasningsproces for
dæktrykfølere
Hver dæktryksovervågningssensor
har en entydig id-kode. Koden skal
tilpasses en ny hjulposition efter hjul‐
rotation eller udskiftning af hele hjuls‐
ættet, og hvis én eller flere dæktryk‐
følere er blevet udskiftet. Tilpasnings‐ processen for dæktrykfølere skal
også udføres efter udskiftning af et
reservehjul med et hjul, der er udsty‐
ret med en dæktrykføler.
Fejllampen w og advarselsmeddelel‐
sen eller -koden skal slukke ved
næste tændingscyklus. Følerne
tilpasses hjulpositionerne ved hjælp
af et genindlæringsværktøj i denne
rækkefølge: venstre forhjul, højre
forhjul, højre baghjul og venstre
baghjul. Blinklyset i den aktuelt aktive
position lyser, indtil føleren er
matchet.
Henvend dig til et værksted for
service. Du har to minutter til at
matche den første hjulposition og fem
minutter i alt til alle fire hjulpositioner.
Hvis det tager længere tid, stopper
tilpasningsprocessen og skal
genstartes.
Dette er tilpasningsprocessen for
dæktrykfølere:
1. Aktiver parkeringsbremsen.
2. Slå tændingen til.
3. På biler med automatisk gear‐ kasse: sæt gearvælgeren i P.
På biler med automatiseret gear‐
kasse: Hold bremsepedalen trådt

Pleje af bilen215ned. Flyt og hold gearvælgeren i
fem sekunder i position N, indtil
P vises i førerinformationscentret.
P viser, at matchingprocessen for
dæktryksensor kan startes.
På biler med manuel gearkasse:
vælg frigear.
4. Brug MENU på blinklysarmen for
at vælge Bil informations
menu ? i førerinformationscen‐
tret.
5. Drej justerhjulet for at komme til dæktryksmenuen.
Midlevel-display:
Uplevel-display:
6. Tryk på SET/CLR for at starte
sensorens tilpasningsproces. Der
skal vises en meddelelse, der
anmoder om accept af processen.
7. Tryk på SET/CLR igen for at
bekræfte valget. Hornet lyder to
gange for at angive, at modtage‐
ren er i indlæringstilstand.
8. Start med venstre forhjul.
9. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktrykføle‐
ren. Et bip fra hornet bekræfter, at sensoridentifikationskoden er
blevet tilpasset denne hjulposi‐
tion.
10. Fortsæt til højre forhjul og gentag proceduren i trin 9.
11. Fortsæt til højre baghjul og gentag
proceduren i trin 9.
12. Fortsæt til venstre baghjul, og gentag proceduren i trin 9. Hornetlyder to gange for at angive, at
sensoridentifikationskoden er
blevet matchet til dækket på venstre baghjul, og at dæktrykfø‐
ler-matchingprocessen ikke
længere er aktiv.
13. Slå tændingen fra.
14. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktrykinformationsmærkaten.
15. Kontrollér, at dækkenes belast‐ ningsstatus er indstillet i overens‐
stemmelse med det valgte tryk
3 95.
Mønsterdybde
Kontroller mønsterdybden regel‐
mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
