OPEL CORSA 2017 Instruktionsbok

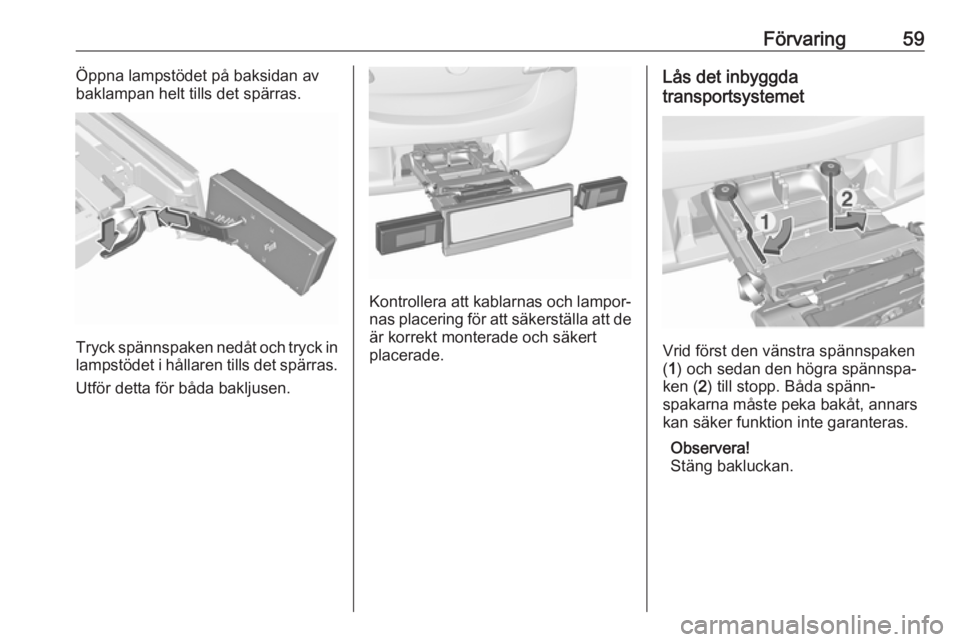

Förvaring59Öppna lampstödet på baksidan av
baklampan helt tills det spärras.
Tryck spännspaken nedåt och tryck in
lampstödet i hållaren tills det spärras.
Utför detta för båda bakljusen.
Kontrollera att kablarnas och lampor‐
nas placering för att säkerställa att de
är korrekt monterade och säkert
placerade.
Lås det inbyggda
transportsystemet
Vrid först den vänstra spännspaken
( 1 ) och sedan den högra spännspa‐
ken ( 2) till stopp. Båda spänn‐
spakarna måste peka bakåt, annars
kan säker funktion inte garanteras.
Observera!
Stäng bakluckan.

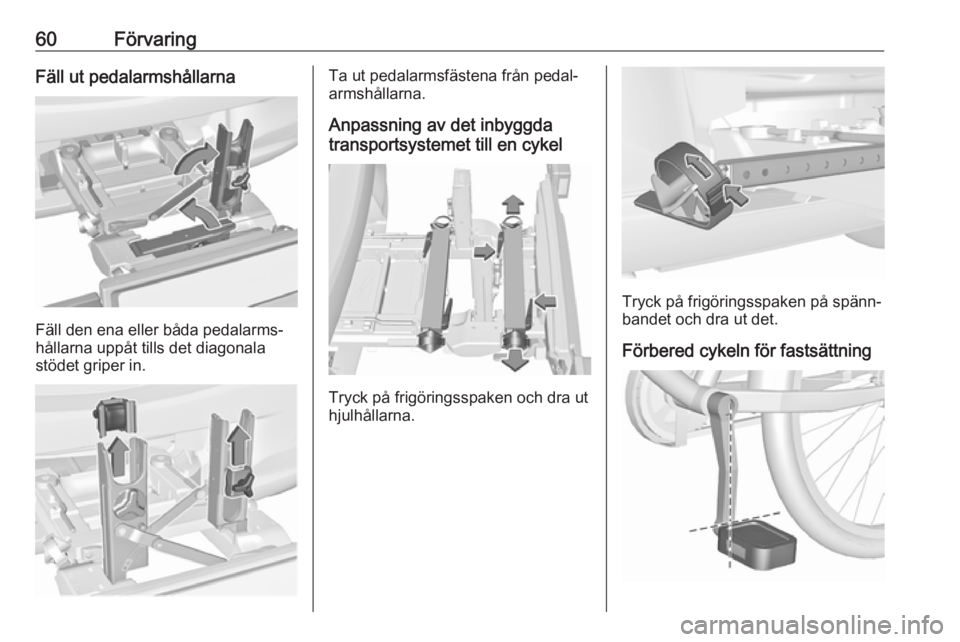

60FörvaringFäll ut pedalarmshållarna
Fäll den ena eller båda pedalarms‐
hållarna uppåt tills det diagonala
stödet griper in.
Ta ut pedalarmsfästena från pedal‐
armshållarna.
Anpassning av det inbyggda
transportsystemet till en cykel
Tryck på frigöringsspaken och dra ut
hjulhållarna.
Tryck på frigöringsspaken på spänn‐ bandet och dra ut det.
Förbered cykeln för fastsättning

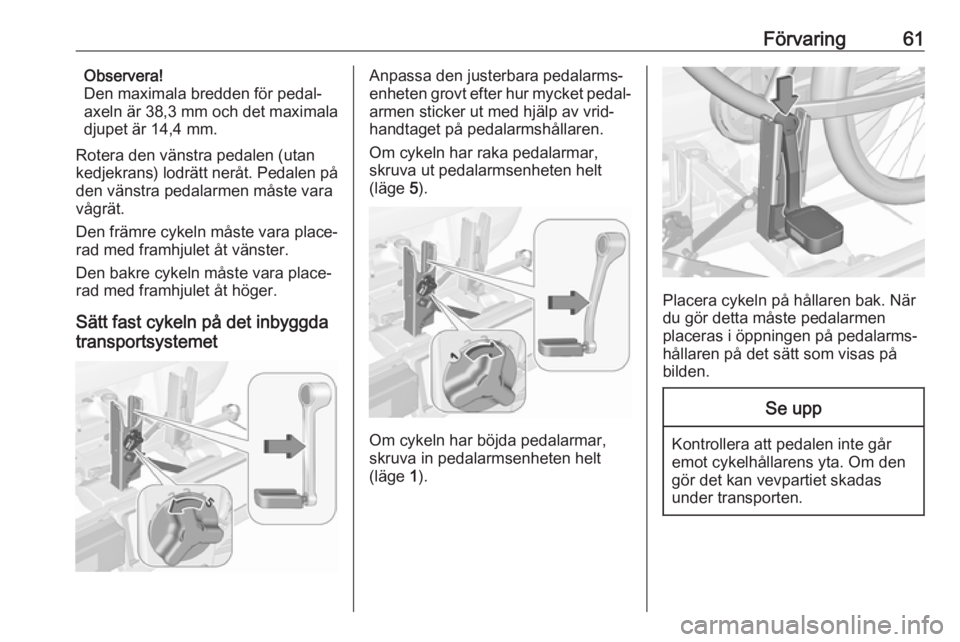

Förvaring61Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera den vänstra pedalen (utan
kedjekrans) lodrätt neråt. Pedalen på
den vänstra pedalarmen måste vara
vågrät.
Den främre cykeln måste vara place‐
rad med framhjulet åt vänster.
Den bakre cykeln måste vara place‐
rad med framhjulet åt höger.
Sätt fast cykeln på det inbyggda
transportsystemetAnpassa den justerbara pedalarms‐
enheten grovt efter hur mycket pedal‐
armen sticker ut med hjälp av vrid‐
handtaget på pedalarmshållaren.
Om cykeln har raka pedalarmar,
skruva ut pedalarmsenheten helt
(läge 5).
Om cykeln har böjda pedalarmar,
skruva in pedalarmsenheten helt
(läge 1).
Placera cykeln på hållaren bak. När
du gör detta måste pedalarmen
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på
bilden.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.

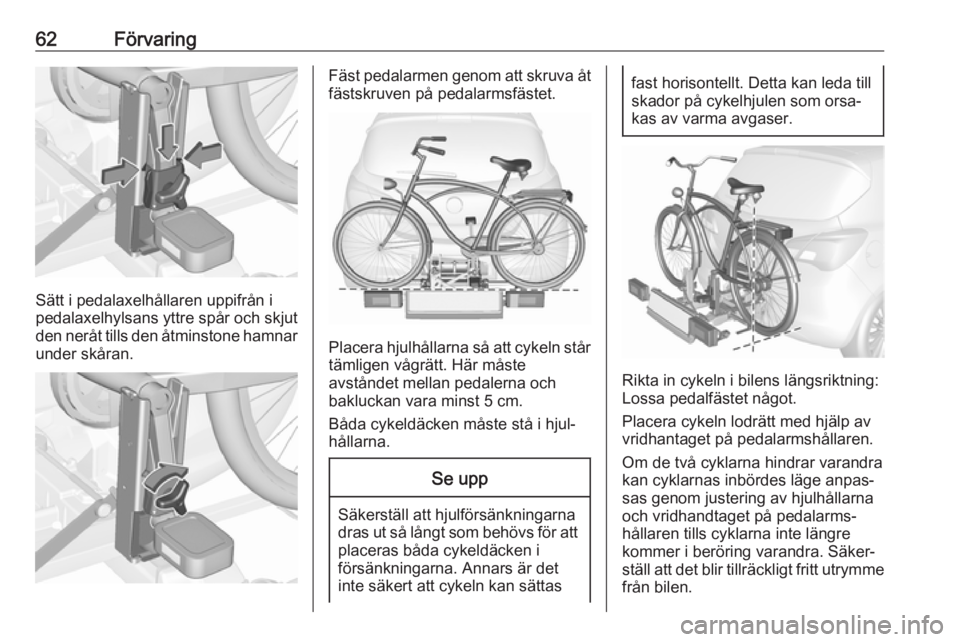

62Förvaring
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Här måste
avståndet mellan pedalerna och
bakluckan vara minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Säkerställ att hjulförsänkningarna
dras ut så långt som behövs för att placeras båda cykeldäcken i
försänkningarna. Annars är det
inte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐
sas genom justering av hjulhållarna och vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Säker‐
ställ att det blir tillräckligt fritt utrymme från bilen.

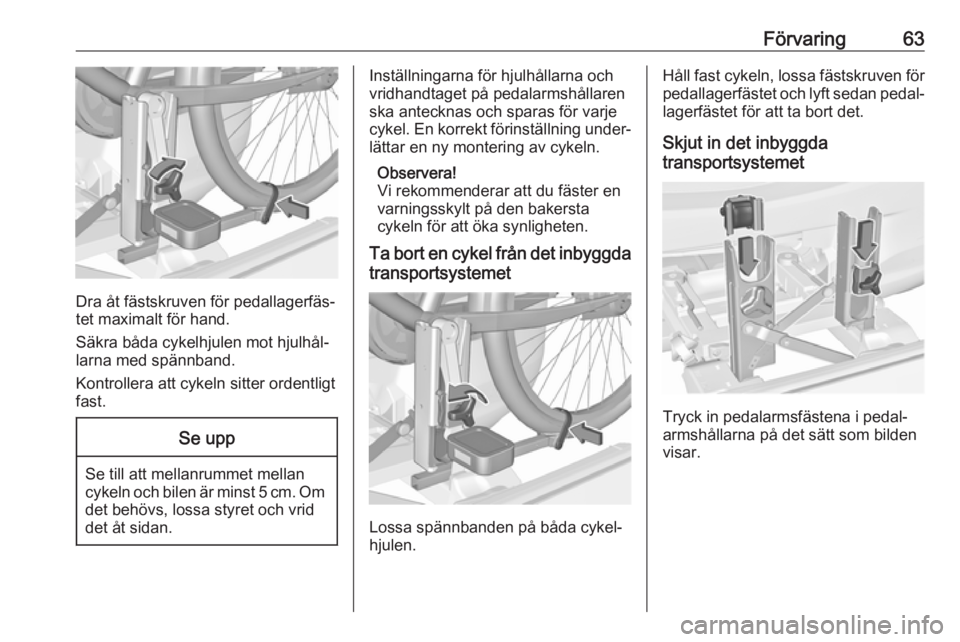

Förvaring63
Dra åt fästskruven för pedallagerfäs‐
tet maximalt för hand.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan
cykeln och bilen är minst 5 cm. Om det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställning under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en
varningsskylt på den bakersta
cykeln för att öka synligheten.
Ta bort en cykel från det inbyggda
transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.

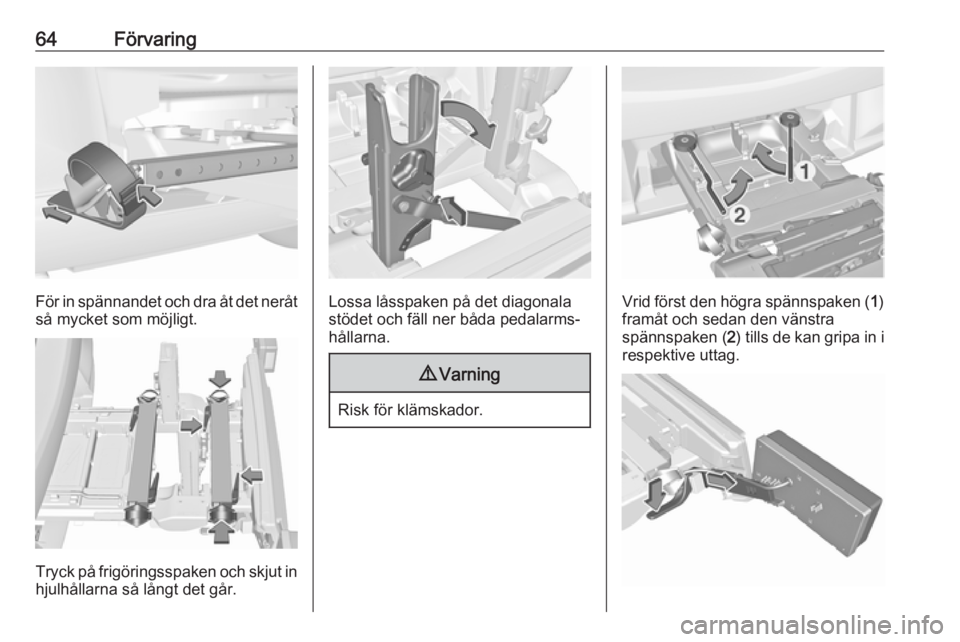

64Förvaring
För in spännandet och dra åt det neråt
så mycket som möjligt.
Tryck på frigöringsspaken och skjut in hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Vrid först den högra spännspaken ( 1)
framåt och sedan den vänstra
spännspaken ( 2) tills de kan gripa in i
respektive uttag.

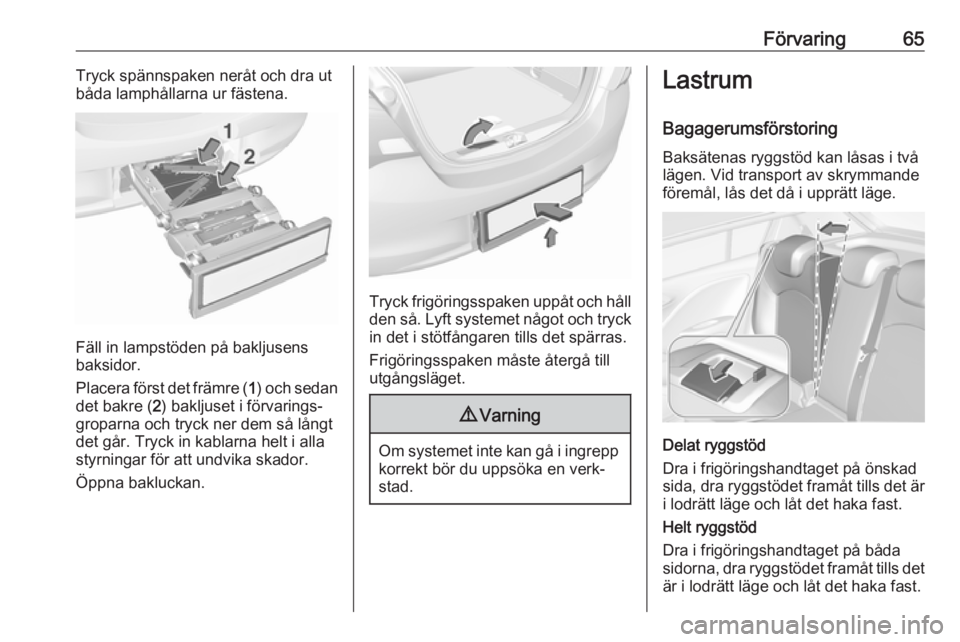

Förvaring65Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på bakljusens
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det spärras.
Frigöringsspaken måste återgå till
utgångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Bagagerumsförstoring
Baksätenas ryggstöd kan låsas i två
lägen. Vid transport av skrymmande
föremål, lås det då i upprätt läge.
Delat ryggstöd
Dra i frigöringshandtaget på önskad
sida, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Helt ryggstöd
Dra i frigöringshandtaget på båda sidorna, dra ryggstödet framåt tills det
är i lodrätt läge och låt det haka fast.

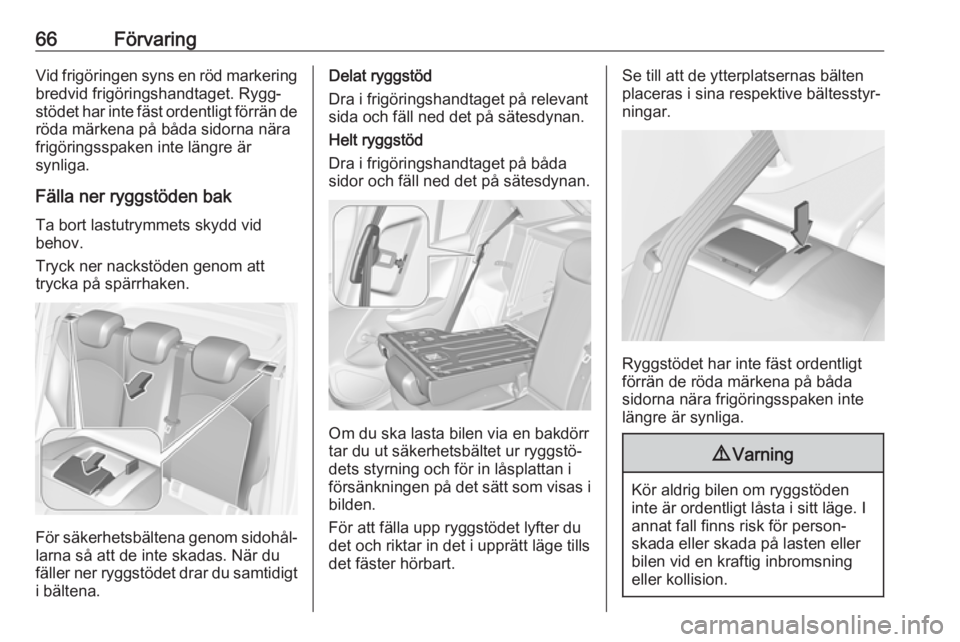

66FörvaringVid frigöringen syns en röd markering
bredvid frigöringshandtaget. Rygg‐
stödet har inte fäst ordentligt förrän de
röda märkena på båda sidorna nära
frigöringsspaken inte längre är
synliga.
Fälla ner ryggstöden bak
Ta bort lastutrymmets skydd vid
behov.
Tryck ner nackstöden genom att
trycka på spärrhaken.
För säkerhetsbältena genom sidohål‐
larna så att de inte skadas. När du
fäller ner ryggstödet drar du samtidigt i bältena.
Delat ryggstöd
Dra i frigöringshandtaget på relevant
sida och fäll ned det på sätesdynan.
Helt ryggstöd
Dra i frigöringshandtaget på båda
sidor och fäll ned det på sätesdynan.
Om du ska lasta bilen via en bakdörr
tar du ut säkerhetsbältet ur ryggstö‐ dets styrning och för in låsplattan i
försänkningen på det sätt som visas i
bilden.
För att fälla upp ryggstödet lyfter du
det och riktar in det i upprätt läge tills
det fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstödet har inte fäst ordentligt
förrän de röda märkena på båda
sidorna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.

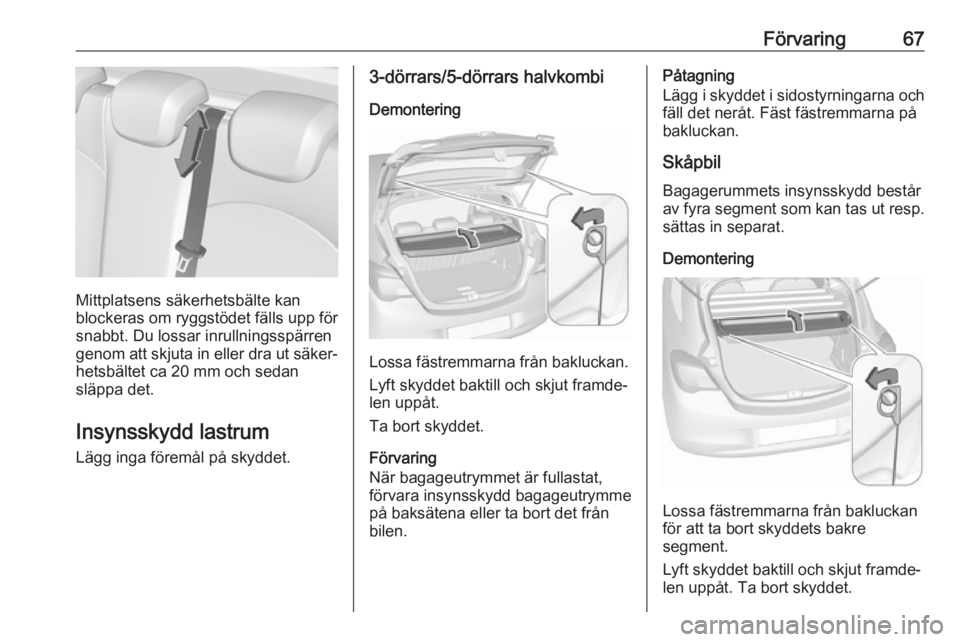

Förvaring67
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum Lägg inga föremål på skyddet.
3-dörrars/5-dörrars halvkombi
Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Skåpbil Bagagerummets insynsskydd består
av fyra segment som kan tas ut resp.
sättas in separat.
Demontering
Lossa fästremmarna från bakluckan
för att ta bort skyddets bakre
segment.
Lyft skyddet baktill och skjut framde‐
len uppåt. Ta bort skyddet.

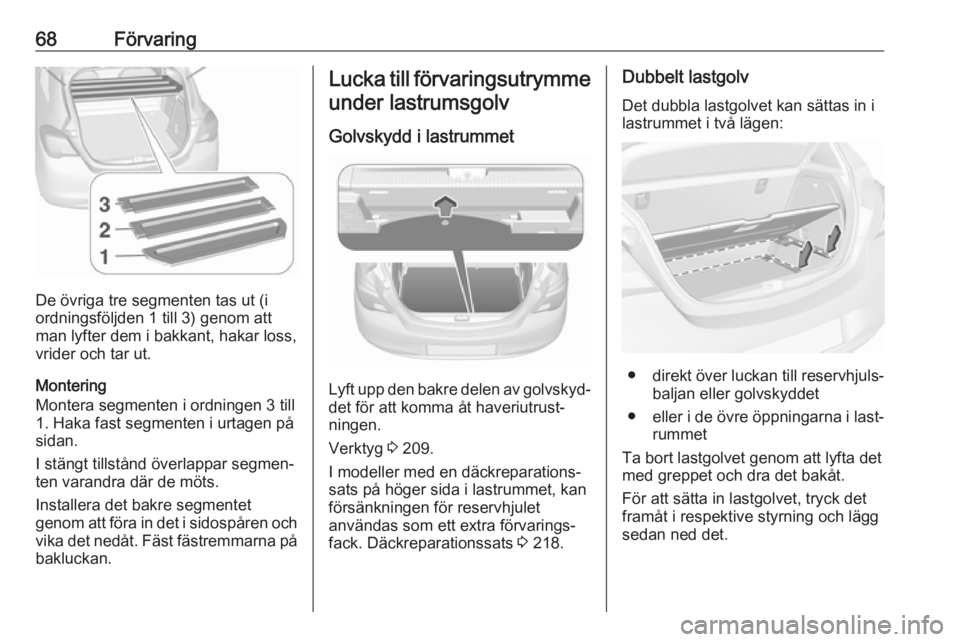

68Förvaring
De övriga tre segmenten tas ut (i
ordningsföljden 1 till 3) genom att man lyfter dem i bakkant, hakar loss,
vrider och tar ut.
Montering
Montera segmenten i ordningen 3 till
1. Haka fast segmenten i urtagen på
sidan.
I stängt tillstånd överlappar segmen‐
ten varandra där de möts.
Installera det bakre segmentet
genom att föra in det i sidospåren och
vika det nedåt. Fäst fästremmarna på bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Golvskydd i lastrummet
Lyft upp den bakre delen av golvskyd‐ det för att komma åt haveriutrust‐
ningen.
Verktyg 3 209.
I modeller med en däckreparations‐
sats på höger sida i lastrummet, kan
försänkningen för reservhjulet
användas som ett extra förvarings‐
fack. Däckreparationssats 3 218.
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in ilastrummet i två lägen:
● direkt över luckan till reservhjuls‐
baljan eller golvskyddet
● eller i de övre öppningarna i last‐
rummet
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt i respektive styrning och lägg
sedan ned det.
