OPEL CORSA 2017 Priručnik za vlasnika (in Croatian)

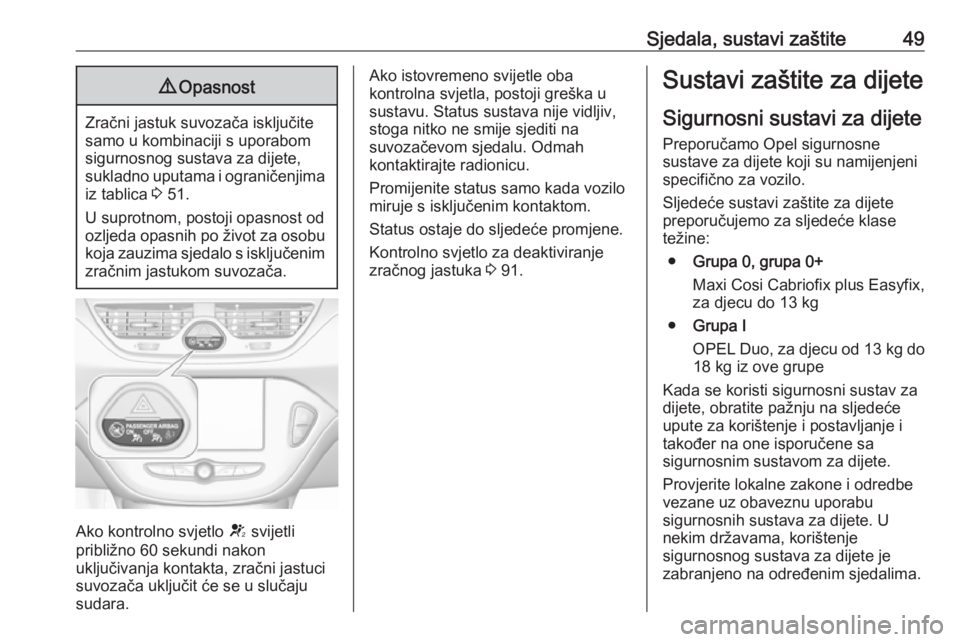

Sjedala, sustavi zaštite499Opasnost
Zračni jastuk suvozača isključite
samo u kombinaciji s uporabom
sigurnosnog sustava za dijete,
sukladno uputama i ograničenjima iz tablica 3 51.
U suprotnom, postoji opasnost od
ozljeda opasnih po život za osobu
koja zauzima sjedalo s isključenim zračnim jastukom suvozača.
Ako kontrolno svjetlo V svijetli
približno 60 sekundi nakon
uključivanja kontakta, zračni jastuci
suvozača uključit će se u slučaju
sudara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolno svjetlo za deaktiviranje
zračnog jastuka 3 91.Sustavi zaštite za dijete
Sigurnosni sustavi za dijete
Preporučamo Opel sigurnosne
sustave za dijete koji su namijenjeni
specifično za vozilo.
Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
● Grupa 0, grupa 0+
Maxi Cosi Cabriofix plus Easyfix,
za djecu do 13 kg
● Grupa I
OPEL Duo, za djecu od 13 kg do
18 kg iz ove grupe
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
upute za korištenje i postavljanje i također na one isporučene sa
sigurnosnim sustavom za dijete.
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete. U
nekim državama, korištenje
sigurnosnog sustava za dijete je
zabranjeno na određenim sjedalima.

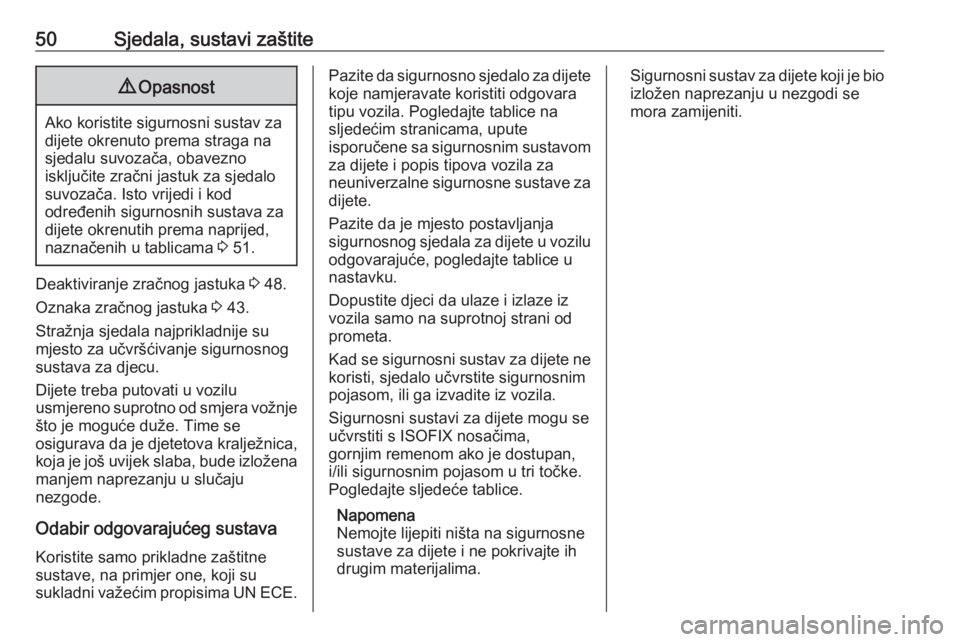

50Sjedala, sustavi zaštite9Opasnost
Ako koristite sigurnosni sustav za
dijete okrenuto prema straga na
sjedalu suvozača, obavezno
isključite zračni jastuk za sjedalo
suvozača. Isto vrijedi i kod
određenih sigurnosnih sustava za
dijete okrenutih prema naprijed,
naznačenih u tablicama 3 51.
Deaktiviranje zračnog jastuka 3 48.
Oznaka zračnog jastuka 3 43.
Stražnja sjedala najprikladnije su
mjesto za učvršćivanje sigurnosnog
sustava za djecu.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica, koja je još uvijek slaba, bude izloženamanjem naprezanju u slučaju
nezgode.
Odabir odgovarajućeg sustava
Koristite samo prikladne zaštitne sustave, na primjer one, koji su
sukladni važećim propisima UN ECE .
Pazite da sigurnosno sjedalo za dijete
koje namjeravate koristiti odgovara
tipu vozila. Pogledajte tablice na
sljedećim stranicama, upute
isporučene sa sigurnosnim sustavom
za dijete i popis tipova vozila za
neuniverzalne sigurnosne sustave za dijete.
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od
prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Sigurnosni sustavi za dijete mogu se
učvrstiti s ISOFIX nosačima,
gornjim remenom ako je dostupan, i/ili sigurnosnim pojasom u tri točke.Pogledajte sljedeće tablice.
Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih drugim materijalima.Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

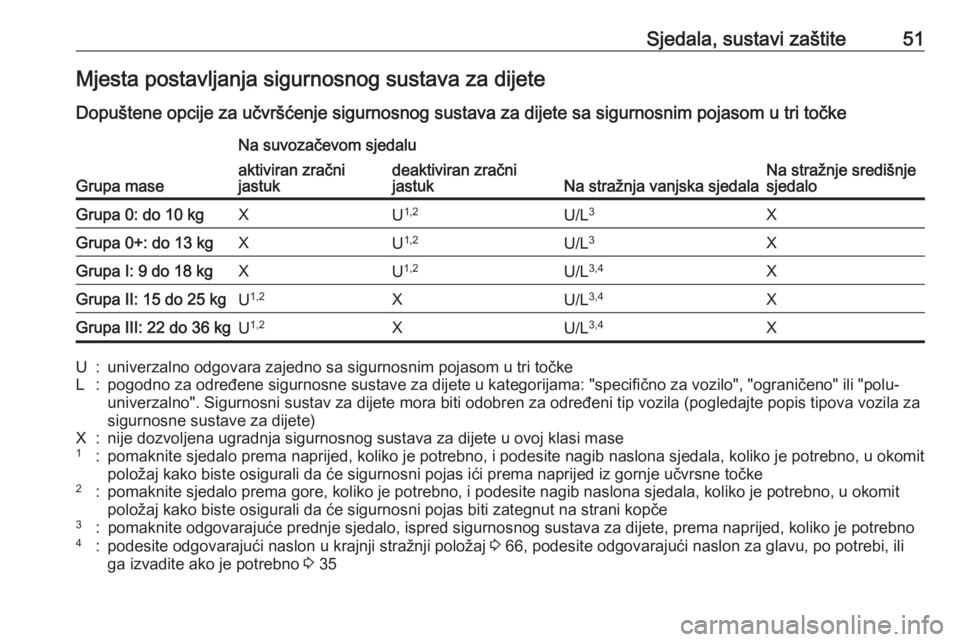

Sjedala, sustavi zaštite51Mjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedalu
Na stražnja vanjska sjedalaNa stražnje središnje
sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgXU 1,2U/L 3XGrupa 0+: do 13 kgXU1,2U/L 3XGrupa I: 9 do 18 kgXU1,2U/L 3,4XGrupa II: 15 do 25 kgU1,2XU/L 3,4XGrupa III: 22 do 36 kgU1,2XU/L 3,4XU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit
položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući naslon u krajnji stražnji položaj 3 66, podesite odgovarajući naslon za glavu, po potrebi, ili
ga izvadite ako je potrebno 3 35

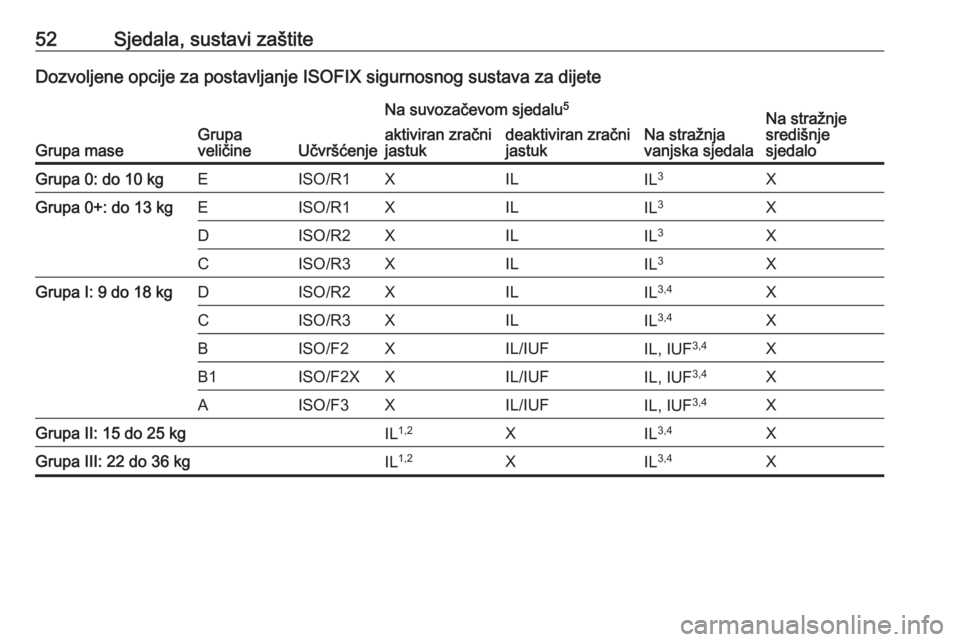

52Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Grupa maseGrupa
veličineUčvršćenje
Na suvozačevom sjedalu 5
Na stražnja
vanjska sjedalaNa stražnje
središnje
sjedaloaktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgEISO/R1XILIL 3XGrupa 0+: do 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGrupa I: 9 do 18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF 3,4XAISO/F3XIL/IUFIL, IUF3,4XGrupa II: 15 do 25 kgIL1,2XIL3,4XGrupa III: 22 do 36 kgIL1,2XIL 3,4X

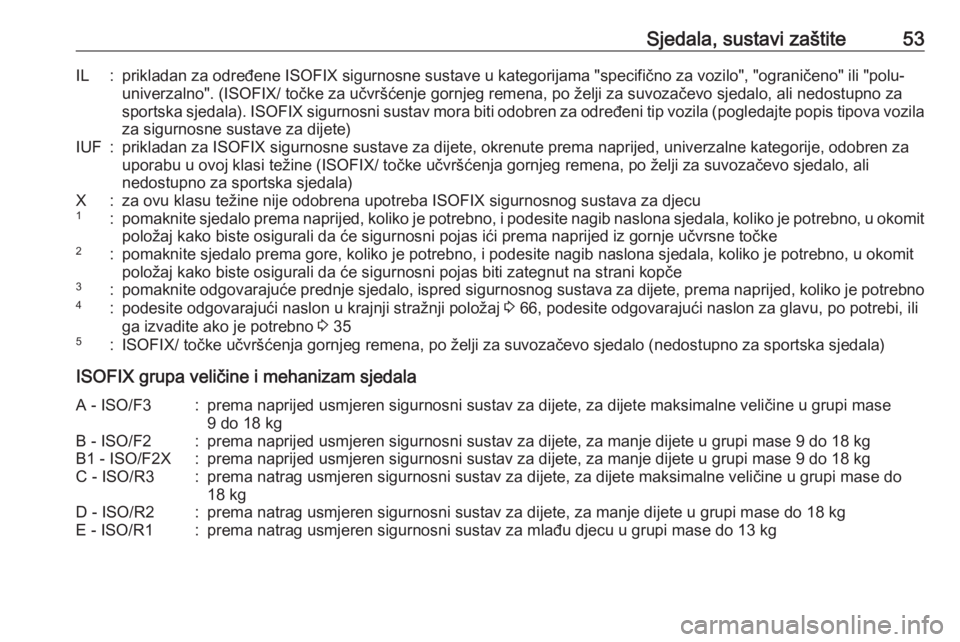

Sjedala, sustavi zaštite53IL:prikladan za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili "polu-univerzalno". (ISOFIX/ točke za učvršćenje gornjeg remena, po želji za suvozačevo sjedalo, ali nedostupno za sportska sjedala). ISOFIX sigurnosni sustav mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila
za sigurnosne sustave za dijete)IUF:prikladan za ISOFIX sigurnosne sustave za dijete, okrenute prema naprijed, univerzalne kategorije, odobren za uporabu u ovoj klasi težine (ISOFIX/ točke učvršćenja gornjeg remena, po želji za suvozačevo sjedalo, ali nedostupno za sportska sjedala)X:za ovu klasu težine nije odobrena upotreba ISOFIX sigurnosnog sustava za djecu1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomitpoložaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući naslon u krajnji stražnji položaj 3 66, podesite odgovarajući naslon za glavu, po potrebi, ili
ga izvadite ako je potrebno 3 355:ISOFIX/ točke učvršćenja gornjeg remena, po želji za suvozačevo sjedalo (nedostupno za sportska sjedala)
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

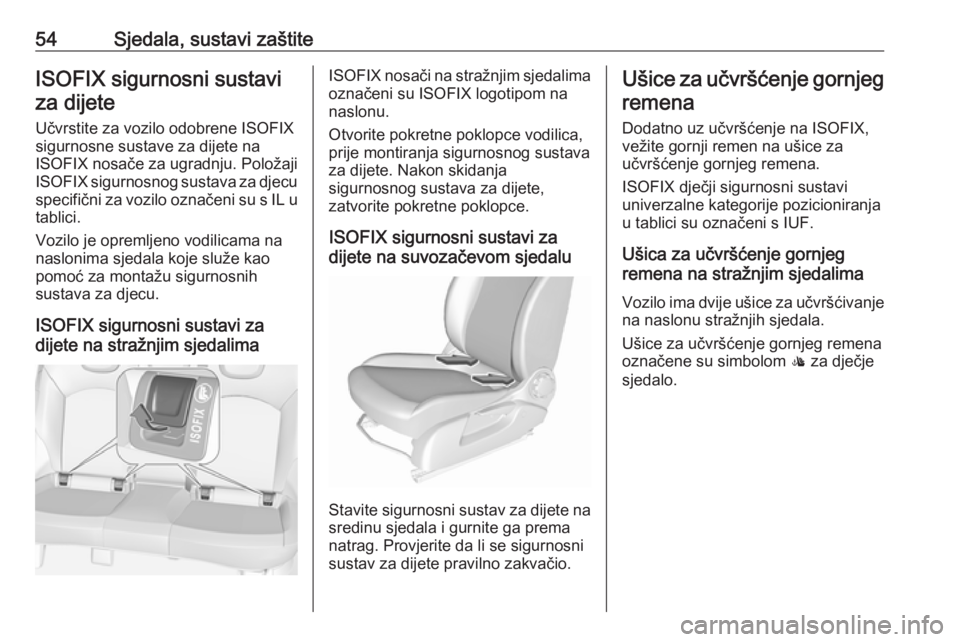

54Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za djecu
specifični za vozilo označeni su s IL u
tablici.
Vozilo je opremljeno vodilicama na
naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu.
ISOFIX sigurnosni sustavi za
dijete na stražnjim sjedalimaISOFIX nosači na stražnjim sjedalima
označeni su ISOFIX logotipom na naslonu.
Otvorite pokretne poklopce vodilica,
prije montiranja sigurnosnog sustava
za dijete. Nakon skidanja
sigurnosnog sustava za dijete,
zatvorite pokretne poklopce.
ISOFIX sigurnosni sustavi za
dijete na suvozačevom sjedalu
Stavite sigurnosni sustav za dijete na sredinu sjedala i gurnite ga prema
natrag. Provjerite da li se sigurnosni
sustav za dijete pravilno zakvačio.
Ušice za učvršćenje gornjeg
remena
Dodatno uz učvršćenje na ISOFIX,
vežite gornji remen na ušice za
učvršćenje gornjeg remena.
ISOFIX dječji sigurnosni sustavi
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ušica za učvršćenje gornjeg
remena na stražnjim sjedalima
Vozilo ima dvije ušice za učvršćivanje
na naslonu stražnjih sjedala.
Ušice za učvršćenje gornjeg remena označene su simbolom : za dječje
sjedalo.

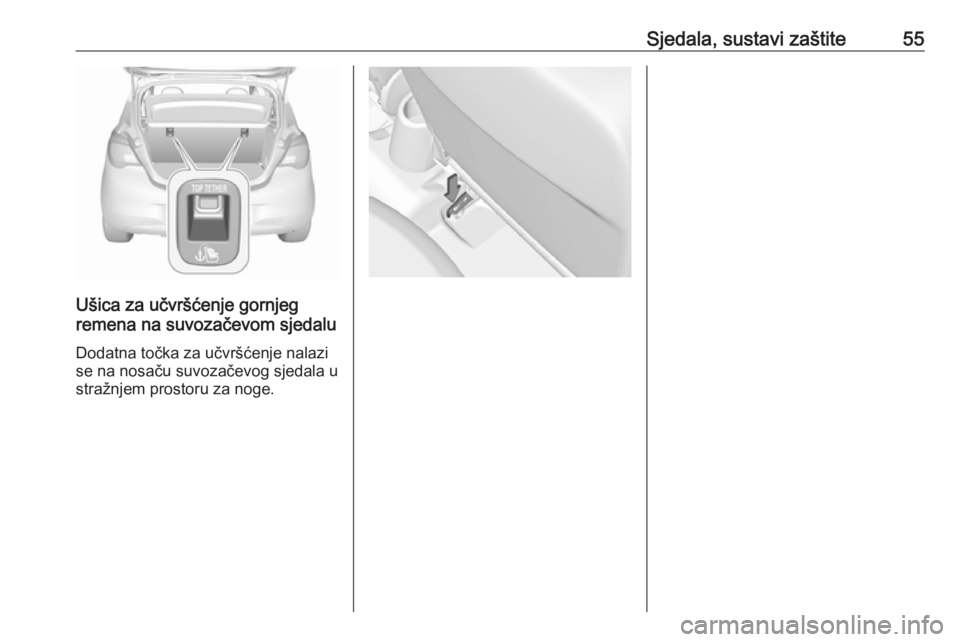

Sjedala, sustavi zaštite55
Ušica za učvršćenje gornjeg
remena na suvozačevom sjedalu
Dodatna točka za učvršćenje nalazise na nosaču suvozačevog sjedala u
stražnjem prostoru za noge.

56SpremišteSpremišteSpremišta..................................... 56
Pretinac za rukavice ..................56
Držači šalica .............................. 56
Prednje spremište .....................57
Spremište ispod sjedala ............58
Sustav stražnjeg nosača ...........58
Prtljažnik ...................................... 66
Prekrivač prtljažnika ..................68
Poklopac stražnjeg spremišta u podu ......................................... 69
Ušice za učvršćenje tereta ........70
Trokut upozorenja .....................71
Komplet za prvu pomoć .............71
Sustav krovnog nosača ...............72
Krovni nosač .............................. 72
Informacije o opterećenju ............72Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.

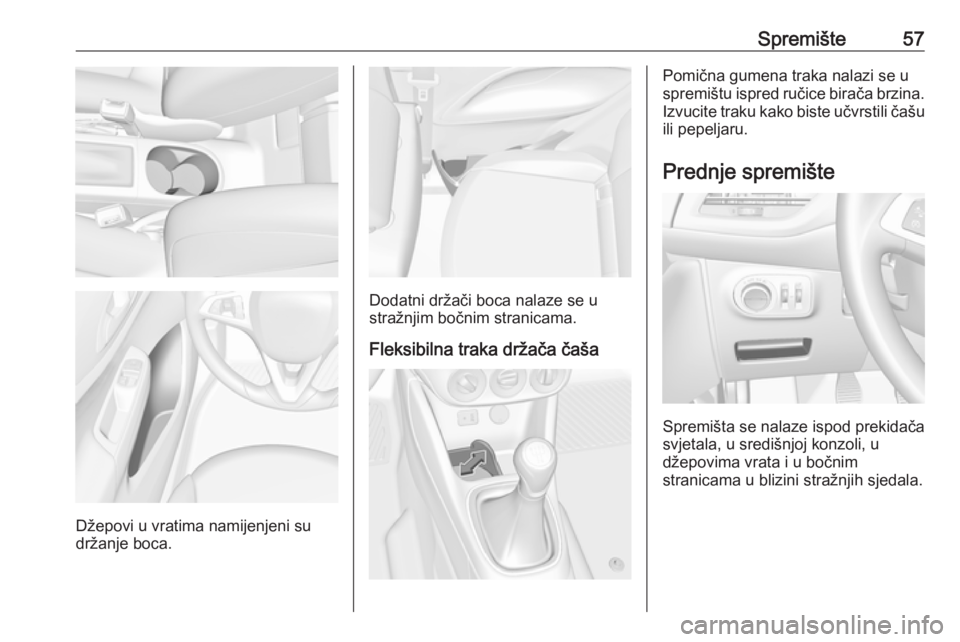

Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

Spremište57
Džepovi u vratima namijenjeni su
držanje boca.
Dodatni držači boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, u središnjoj konzoli, u
džepovima vrata i u bočnim
stranicama u blizini stražnjih sjedala.

58SpremišteSpremište ispod sjedala
Podignite na rubu s udubljenjem i
izvucite van. Maksimalno
opterećenje: 1,5 kg. Za zatvaranje,
gurnite i učvrstite.
Sustav stražnjeg nosača
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikala na nosač integriran u pod
vozila, koji se može produžiti. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalna nosivost po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača može se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli se mogu oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
U prostoru izvlačenja sustava
stražnjeg nosača se ne smiju
nalaziti osobe, opasnost od
ozljeda.
