OPEL CORSA 2017 Uživatelská příručka (in Czech)

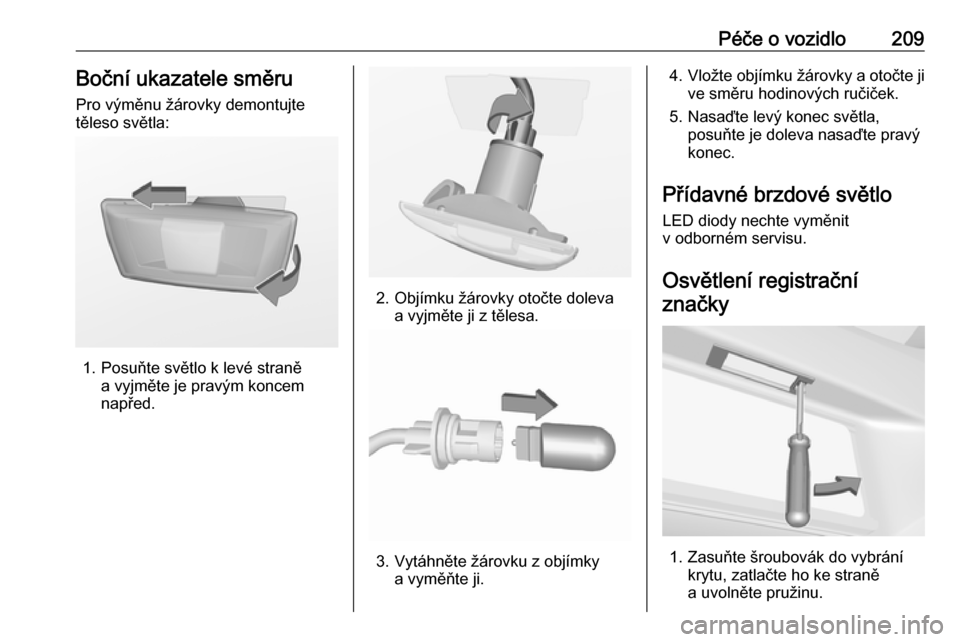

Péče o vozidlo209Boční ukazatele směruPro výměnu žárovky demontujte
těleso světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Objímku žárovky otočte doleva a vyjměte ji z tělesa.
3. Vytáhněte žárovku z objímky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Přídavné brzdové světlo
LED diody nechte vyměnit
v odborném servisu.
Osvětlení registračníznačky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.

210Péče o vozidlo

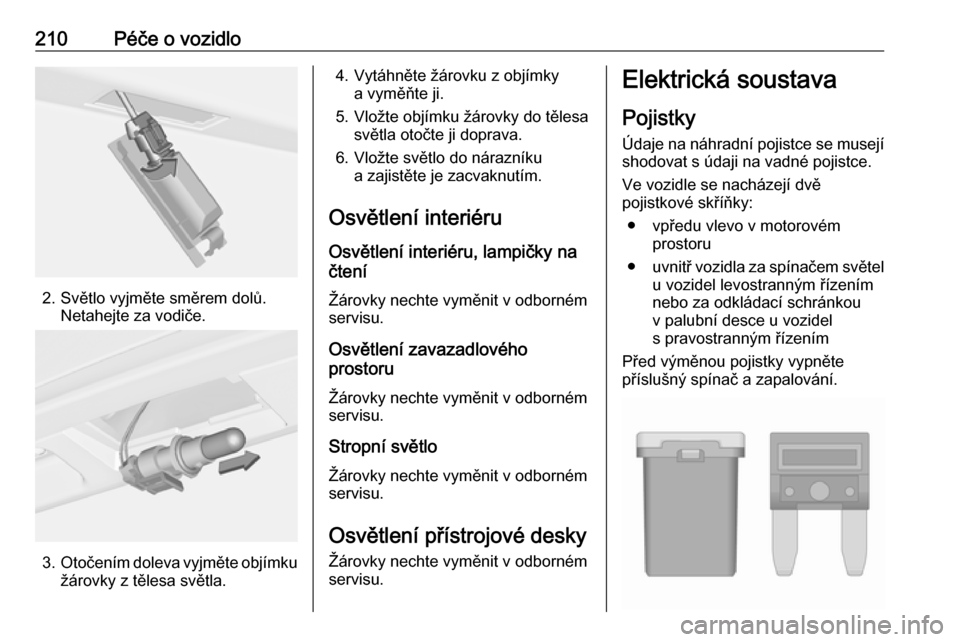

2. Světlo vyjměte směrem dolů.Netahejte za vodiče.
3.Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Vložte světlo do nárazníku a zajistěte je zacvaknutím.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v odborném
servisu.
Stropní světlo Žárovky nechte vyměnit v odborném
servisu.
Osvětlení přístrojové desky
Žárovky nechte vyměnit v odborném
servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● vpředu vlevo v motorovém prostoru
● uvnitř vozidla za spínačem světel
u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

Péče o vozidlo211Ve vozidle jsou použity různé typy
pojistek.

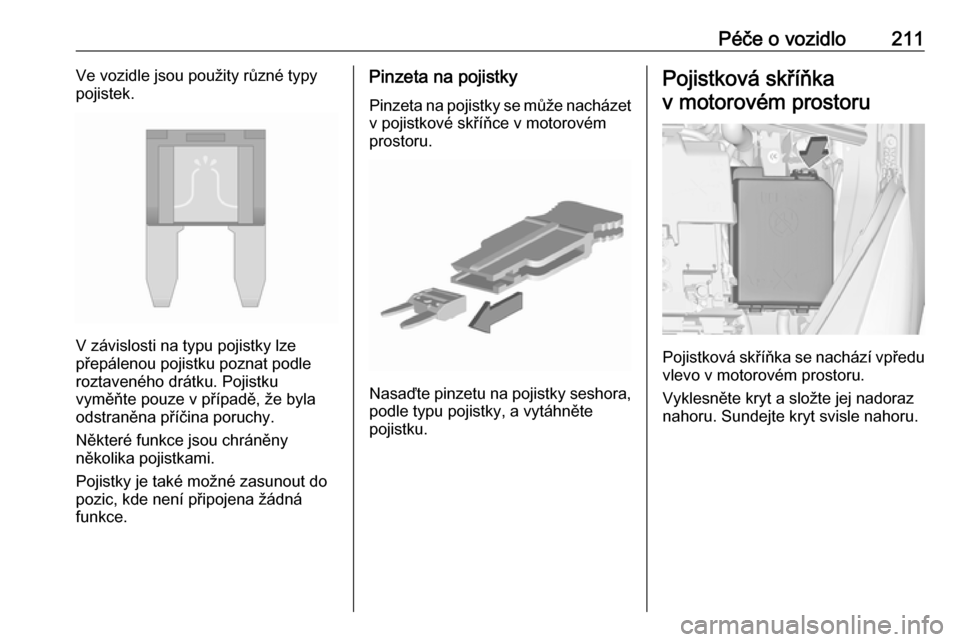

V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora, podle typu pojistky, a vytáhněte
pojistku.

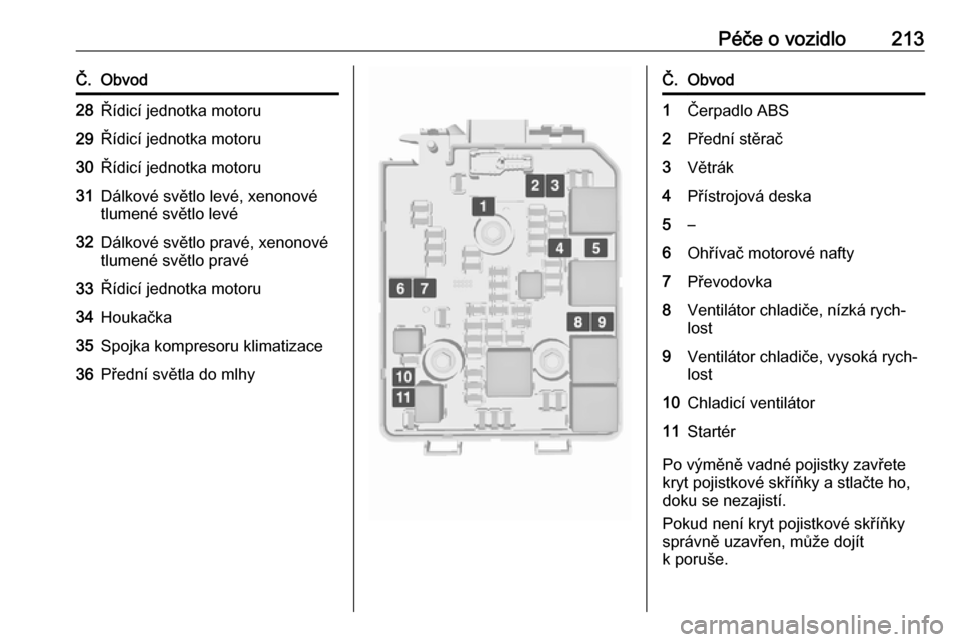

Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

212Péče o vozidloČ.Obvod1Modul rozhraní pro přívěs,
systém zadního nosiče2–3Snímač akumulátoru4Řídicí modul podvozku, palivové
čerpadlo5ABS6Tlumené světlo a světlo pro
denní svícení levé, clona xeno‐
nového dálkového světla, levé
a pravé7–8Řídicí modul převodovky MTA,
řídicí modul LPG9Detekce napětí řídicího modulu
karosérie10Nastavování sklonu světlometů11Zadní stěrač12Vyhřívání zadního oknaČ.Obvod13Tlumené světlo a světlo pro
denní svícení, pravé14Vyhřívání vnějších zpětných
zrcátek15–16Souprava posilovače brzd17Zapalování, napájení protáčení
motoru18Řídicí jednotka motoru19Palivové čerpadlo20–21Elektromagnety motoru,
snímače motoru22–23Vstřikovací systém24Systém ostřikovačů25–26Snímače motoru27Uzavírací ventil topení

Péče o vozidlo213Č.Obvod28Řídicí jednotka motoru29Řídicí jednotka motoru30Řídicí jednotka motoru31Dálkové světlo levé, xenonové
tlumené světlo levé32Dálkové světlo pravé, xenonové
tlumené světlo pravé33Řídicí jednotka motoru34Houkačka35Spojka kompresoru klimatizace36Přední světla do mlhyČ.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska5–6Ohřívač motorové nafty7Převodovka8Ventilátor chladiče, nízká rych‐
lost9Ventilátor chladiče, vysoká rych‐ lost10Chladicí ventilátor11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

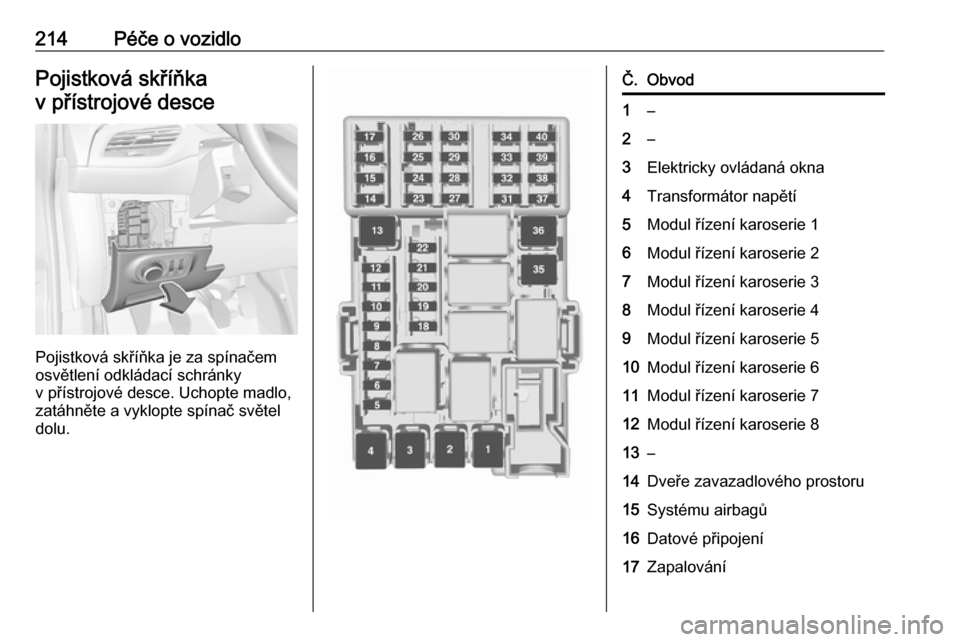

214Péče o vozidloPojistková skříňkav přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce. Uchopte madlo, zatáhněte a vyklopte spínač světeldolu.
Č.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Systému airbagů16Datové připojení17Zapalování

Péče o vozidlo215Č.Obvod18Klimatizace19Střešní okno20Parkovací asistent/dešťový
snímač/přední kamera21Brzdový spínač22Audio systém23Displej24–25Pomocný zvedák26Přístrojová deska27–28–29–30–31Houkačka32–33Vyhřívání volantuČ.Obvod34–35Souprava na opravu pneumatik36–37Zadní stěrač38Zapalovač cigaret39Elektricky ovládaná okna /
střešní okno / displej automa‐
tické převodovky40–Nářadí vozidla

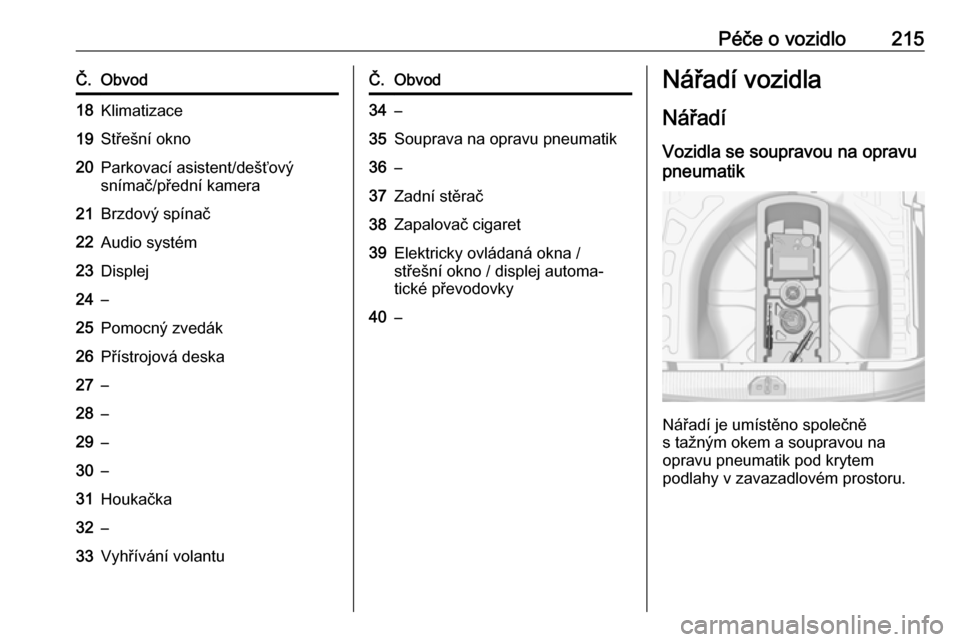

NářadíVozidla se soupravou na opravupneumatik
Nářadí je umístěno společně
s tažným okem a soupravou na
opravu pneumatik pod krytem
podlahy v zavazadlovém prostoru.

216Péče o vozidlo

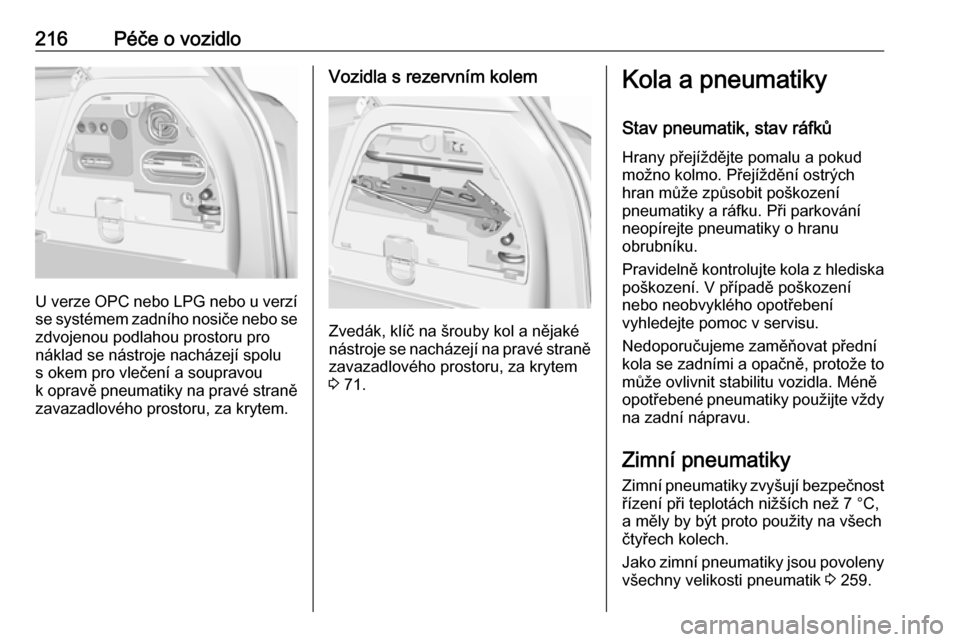

U verze OPC nebo LPG nebo u verzíse systémem zadního nosiče nebo se
zdvojenou podlahou prostoru pro
náklad se nástroje nacházejí spolu
s okem pro vlečení a soupravou
k opravě pneumatiky na pravé straně zavazadlového prostoru, za krytem.
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kol a nějaké
nástroje se nacházejí na pravé straně zavazadlového prostoru, za krytem
3 71.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokudmožno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy na zadní nápravu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 259.

Péče o vozidlo217V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik Např. 195/55 R 16 95 H195:šířka pneumatiky, mm55:průřezový poměr (výška
pneumatiky vůči šířce),
procentoR:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku správnou pro
maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 253.
Směrové pneumatiky
Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem (např.
šipkou) na boku pneumatiky.
Tlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
náhradní kolo.
Toto rovněž platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 259.

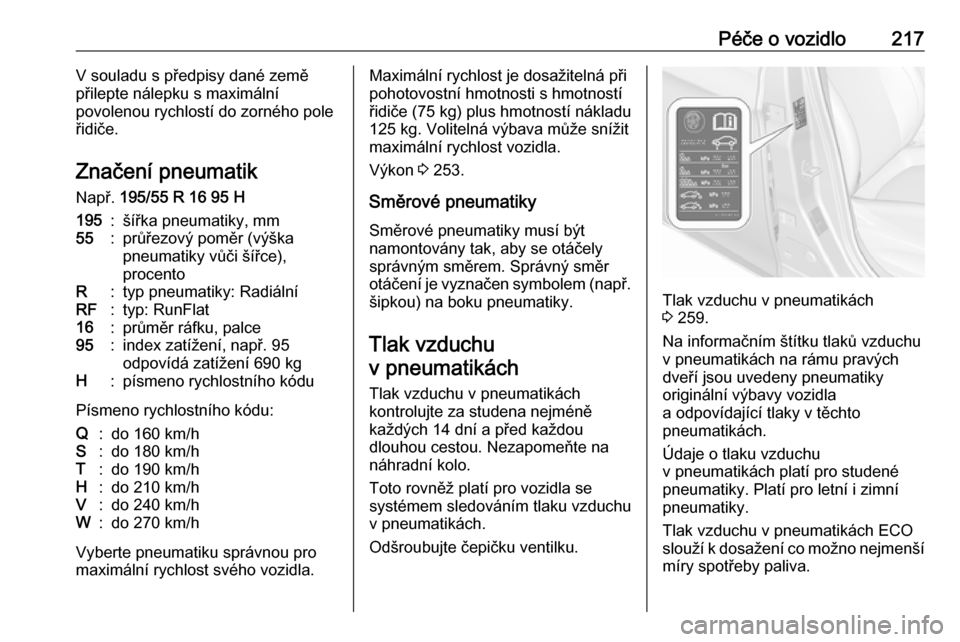

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu pravých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.

218Péče o vozidloNesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností.
Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
● Identifikujte identifikační kód motoru. Údaje o motoru 3 251.
● Identifikujte příslušnou pneumatiku.
● V tabulkách tlaku v pneumatikách jsou uvedenyvšechny možné kombinace
pneumatik 3 259.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování. Po úpravě tlaku vzduchu
v pneumatikách zapněte zapalovaní
a vyberte odpovídající nastavení na
stránce Zatížení pneumatik
v informačním centru řidiče 3 98.
Závislost na teplotě
Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlaku vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou za minutu tlak ve všech čtyřech
pneumatikách.
