OPEL CORSA 2017 Инструкция по эксплуатации (in Russian)

Места для хранения69
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а
толщина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Педаль на левом шатуне должна
располагаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо
устанавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на опоре педали приблизительно
установите регулируемый педаль‐
ный блок на уровне выступа
шатуна педали.
Если велосипед имеет прямые
шатуны педалей, полностью отвер‐
ните педальный узел (положение
5 ).

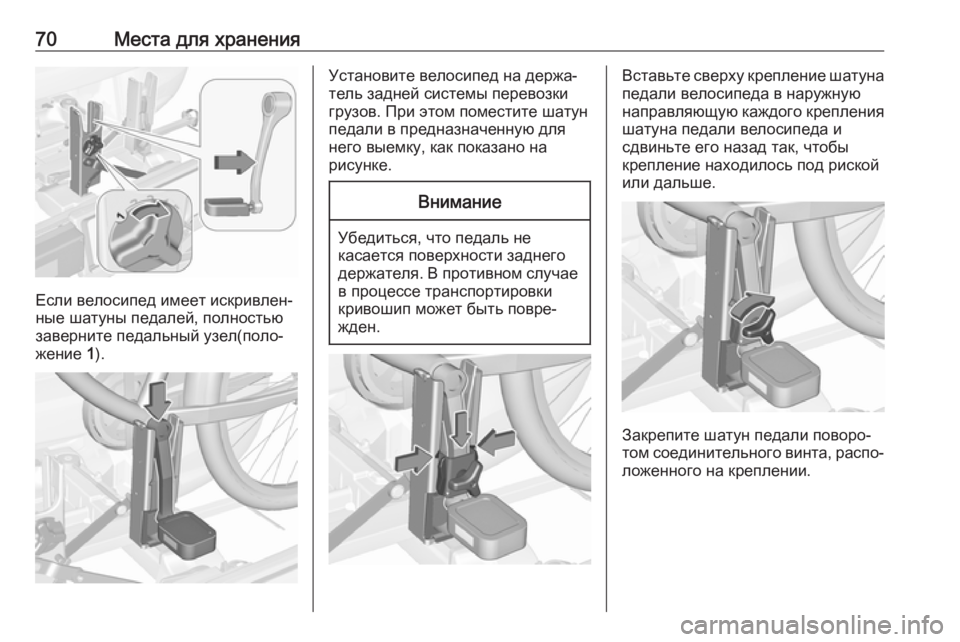

70Места для хранения
Если велосипед имеет искривлен‐
ные шатуны педалей, полностью
заверните педальный узел(поло‐
жение 1).
Установите велосипед на держа‐
тель задней системы перевозки
грузов. При этом поместите шатун
педали в предназначенную для
него выемку, как показано на
рисунке.Внимание
Убедиться, что педаль не
касается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставьте сверху крепление шатуна педали велосипеда в наружную
направляющую каждого крепления
шатуна педали велосипеда и
сдвиньте его назад так, чтобы
крепление находилось под риской
или дальше.
Закрепите шатун педали поворо‐
том соединительного винта, распо‐ ложенного на креплении.

Места для хранения71
Установите колесные опоры так,
чтобы велосипед располагался
примерно горизонтально. При этом
расстояние между педалями и
задней багажной дверью должно
быть не менее 5 см.
Обе велосипедных шины должны
располагаться на колесных усту‐
пах.
Внимание
Проследите за тем, чтобы
колесные уступы были вдви‐
нуты на расстояние, достаточ‐
ное для размещения на них
велосипедных шин. Иначе креп‐ ление велосипеда в горизо‐
нтальном положении не гаран‐
тируется. Несоблюдение этого
правила может привести к
повреждению колес велосипеда
горячими выхлопными газами.
Выровняйте велосипед в продоль‐
ном направлении: Слегка ослабьте
крепление педалей.
Установите велосипед в верти‐ кальном положении при помощи
поворотного рычага на опоре
педали.
Если два велосипеда мешают друг другу, их относительное положе‐
ние можно отрегулировать, изме‐
няя положение колесных опор и
вращая поворотный рычаг на
опоре педали до тех пор, пока
велосипеды не перестанут
касаться друг друга. Убедитесь в достаточном размере зазора
между велосипедом и автомоби‐
лем.
Максимально от руки затяните
крепежный винт крепления педаль‐
ного уступа в его максимальной
точке.

72Места для храненияЗакрепите колеса обоих велосипе‐
дов в колесных уступах при
помощи тросов-держателей.
Проверив велосипед, убедитесь в
том, что он надежно закреплен.Внимание
Зазор между велосипедом и
автомобилем должен соста‐
влять не менее 5 см. При необ‐ ходимости ослабьте гайку руля
и поверните его боком.
Положение колесных опор и пово‐
ротного рычага на опоре педали
для каждого велосипеда следует
записать и сохранить. Наличие
правильных сведений об их поло‐
жении поможет ускорить установку
велосипеда на автомобиль.
Примечание
Рекомендуется закрепить на
внешнем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Снятие велосипеда с заднего
кронштейна
Снимите тросы-держатели с колес
велосипедов.
Удерживая велосипед, ослабьте
стягивающий винт крепления
педального уступа, затем подни‐ мите и снимите крепление.
Уборка заднего кронштейна
Сложите крепления шатунов педа‐
лей в нишу, как показано на иллю‐ страции.

Места для хранения73Вставьте трос-держатель и туго
потяните его вниз как можно
дальше.
Нажмите на рычаг фиксатора и
задвиньте колесные уступы до упора.
Высвободите стопорный рычаг
диагональной опоры и сложите обе
опоры педалей.
9 Предупреждение
Опасность защемления.
Поверните сначала правую ( 1), а
затем левую ( 2) защелки, так чтобы
соответствующие уступы оказа‐
лись зафиксированы.

74Места для храненияПрижмите защелку вниз и вытя‐
ните обе опоры ламп из упоров.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместите в ячейки
передний ( 1), а затем задний ( 2)
фонарь, и нажмите на них вниз до
упора. Во избежание повреждений
полностью уберите кабели в
направляющие.
Откройте заднюю багажную дверь.
Нажмите вверх и удерживайте
рычаг фиксатора. Слегка припод‐
нимите каретку и задвиньте ее в бампер до фиксации.
Рычаг фиксатора должен
вернуться в исходное положение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Увеличение багажного
отделения
Спинку задних сидений можно
заблокировать в двух положениях.
При транспортировке громоздких
грузов зафиксируйте крышку в
вертикальном положении.
Раздельная спинка сиденья
Потяните за ручку фиксатора с
соответствующей стороны, пере‐ местите спинку вперед, установите
и зафиксируйте ее в вертикальном
положении.

Места для хранения75Цельная спинка сиденья
Потяните за ручки фиксатора с
обеих сторон, переместите спинку
вперед, установите и зафикси‐ руйте ее в вертикальном положе‐
нии.
При разблокировке рядом с рыча‐
гом фиксатора видно красную
маркировку. Спинка сидений
зафиксирована правильно, если
оба красных маркера с обеих
сторон рядом с рычагами освобо‐
ждения не видны.
Складывание спинок сидений
заднего ряда
При необходимости снимите
крышку грузового отделения.
Нажмите на кнопку фиксатора и
сложите подголовники.
Провести ремни безопасности
сиденья через боковые опоры для
их защиты от повреждения. При
складывании спинки сиденья вытя‐
гивайте вместе с ней ремень
безопасности.
Раздельная спинка сиденья
Потяните за ручку фиксатора с
соответствующей стороны и
сложите спинку на подушку
сиденья.
Цельная спинка сиденья
Потяните за ручки фиксаторов с
обеих сторон и сложите спинку на
подушку сиденья.Если автомобиль предполагается
загружать через заднюю дверь,
выньте ремень безопасности
сиденья наружу из направляющей спинки сиденья и вставьте язычокв углубление, как показано на
рисунке.
Чтобы поднять спинку, поднимите
ее и установите в вертикальное
положение до фиксации со щелч‐
ком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.

76Места для хранения
Спинка сидений зафиксирована
правильно, если оба красных
маркера с обеих сторон рядом с рычагами освобождения не видны.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут
надежно зафиксированы в
штатном положении. В против‐
ном случае существует опас‐
ность травмирования людей,
повреждения груза или автомо‐
биля в случае резкого торможе‐
ния или столкновения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Крышка багажного отделения
Не кладите на крышку постороннихпредметов.
3/5-дверный хэтчбэк
Демонтаж
Открепите соединительные
тросики от двери багажного отде‐
ления.
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Укладка грузов
Если багажное отделение полно‐
стью загружено, крышку багажного
отделения можно положить на
задние сиденья или убрать из авто‐ мобиля.

Места для хранения77Пристегивание
Вставьте крышку в боковые
направляющие и сложите ее вниз.
Закрепите соединительные
тросики на двери багажного отде‐
ления.
Фургон для доставки грузов Крышка багажного отделения
состоит из четырех сегментов,
которые можно снимать и устана‐
вливать по отдельности.
ДемонтажЧтобы снять заднюю крышку,
открепите соединительные
тросики от двери багажного отде‐
ления.
Поднимите задний край крышки и
надавите на ее передний край
вверх. Снимите крышку.
Чтобы снять остальные три
сегмента (с 1 по 3), поднимите их
сзади, высвободите, скрутите и
снимите.
Пристегивание
Установите сегменты, с 3 по 1.
Закрепите сегменты в боковых
уступах.
В закрытом состоянии сегменты
перекрываются в точках крепле‐
ния.
Чтобы установить заднюю крышку
на место, вставьте ее в боковые
направляющие и сложите вниз.
Закрепите соединительные
тросики на двери багажного отде‐
ления.
Крышка заднего напольного отсека
Задняя крышка пола

78Места для храненияПоднимите заднюю крышку пола
багажного отделения, чтобы
достать аварийный набор.
Инструменты 3 246.
В моделях с комплектом для
ремонта шин на правой стороне
багажного отделения нишу для
запасного колеса можно использо‐
вать в качестве дополнительного
отсека для хранения. Комплект для
ремонта шин 3 256.
Двойной грузовой пол
Двойной грузовой пол можно вста‐
вить в багажник в одно из двух
положений:● непосредственно над крышкой ниши для запасного колеса или
крышкой пола
● или в верхние проемы в багаж‐
нике
Чтобы снять грузовой пол, подни‐
мите его за углубление и оттяните
назад.
Чтобы установить грузовой пол,
вставьте его с усилием вперед в
соответствующую направляющую,
а затем опустите.
Если пол установлен в вертикаль‐
ное положение, свободное
пространство между грузовым
полом и крышкой ниши для запас‐
ного колеса можно использовать
как отсек для хранения вещей.
Если в этом положении спинки задних сидений сложены вперед, в
багажнике создается почти
плоская поверхность для грузов.
Двойной грузовой пол способен
выдержать груз весом не более
100 кг. В нижнем положении Двой‐
ной грузовой пол способен выдер‐
жать максимально допустимую
нагрузку.Общие рекомендации9 Предупреждение
Для обеспечения безопасности
все оборудование и аксессуары в багажном отделении необхо‐
димо укладывать только на
предназначенные для них
места. Во время движения
крышка пола багажного отделе‐ ния должна быть опущена, а
спинки задних сидений по
возможности подняты.
Иначе при сильном торможе‐
нии, резком повороте или
аварии незакрепленные пред‐
меты могут травмировать нахо‐
дящихся в автомобиле людей.
