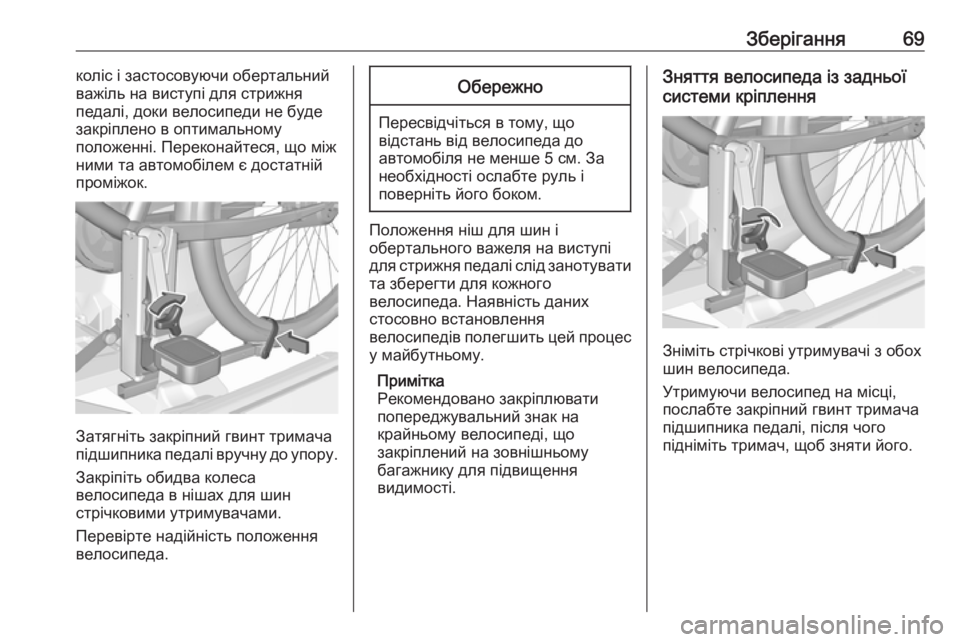

Зберігання69коліс і застосовуючи обертальний
важіль на виступі для стрижня
педалі, доки велосипеди не буде
закріплено в оптимальному
положенні. Переконайтеся, що між
ними та автомобілем є достатній
проміжок.
Затягніть закріпний гвинт тримача
підшипника педалі вручну до упору.
Закріпіть обидва колеса
велосипеда в нішах для шин
стрічковими утримувачами.
Перевірте надійність положення
велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Положення ніш для шин і
обертального важеля на виступі для стрижня педалі слід занотувати
та зберегти для кожного
велосипеда. Наявність даних
стосовно встановлення
велосипедів полегшить цей процес
у майбутньому.
Примітка
Рекомендовано закріплювати
попереджувальний знак на
крайньому велосипеді, що
закріплений на зовнішньому
багажнику для підвищення
видимості.
Зняття велосипеда із задньої
системи кріплення
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Утримуючи велосипед на місці,
послабте закріпний гвинт тримача
підшипника педалі, після чого
підніміть тримач, щоб зняти його.

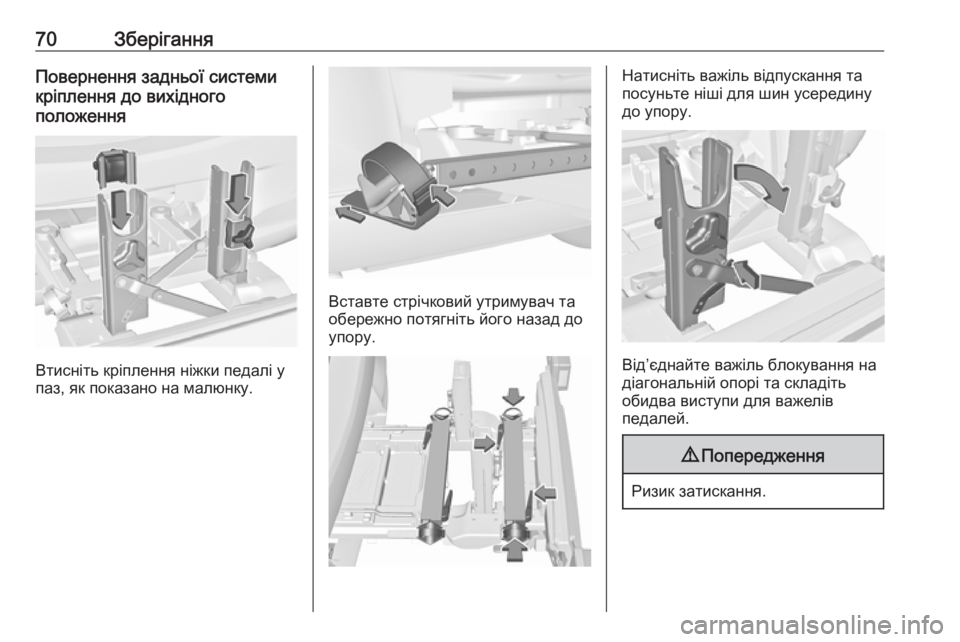

70ЗберіганняПовернення задньої системи
кріплення до вихідного
положення
Втисніть кріплення ніжки педалі у
паз, як показано на малюнку.
Вставте стрічковий утримувач та
обережно потягніть його назад до
упору.
Натисніть важіль відпускання та
посуньте ніші для шин усередину
до упору.
Від’єднайте важіль блокування на
діагональній опорі та складіть
обидва виступи для важелів
педалей.
9 Попередження
Ризик затискання.

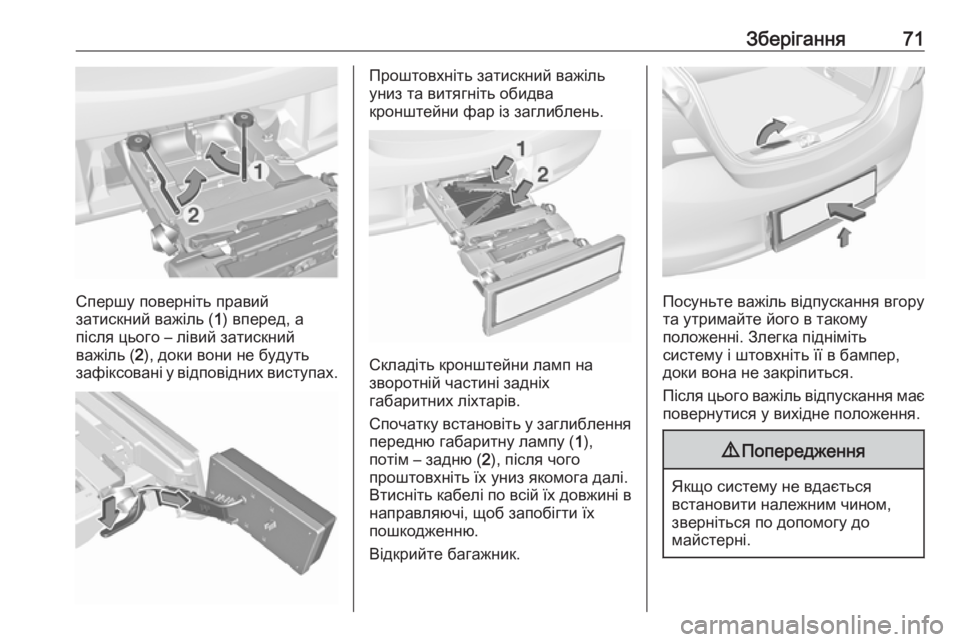

Зберігання71
Спершу поверніть правий
затискний важіль ( 1) вперед, а
після цього – лівий затискний
важіль ( 2), доки вони не будуть
зафіксовані у відповідних виступах.
Проштовхніть затискний важіль
униз та витягніть обидва
кронштейни фар із заглиблень.
Складіть кронштейни ламп на
зворотній частині задніх
габаритних ліхтарів.
Спочатку встановіть у заглиблення передню габаритну лампу ( 1),
потім – задню ( 2), після чого
проштовхніть їх униз якомога далі. Втисніть кабелі по всій їх довжині в
направляючі, щоб запобігти їх
пошкодженню.
Відкрийте багажник.
Посуньте важіль відпускання вгору
та утримайте його в такому
положенні. Злегка підніміть
систему і штовхніть її в бампер,
доки вона не закріпиться.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

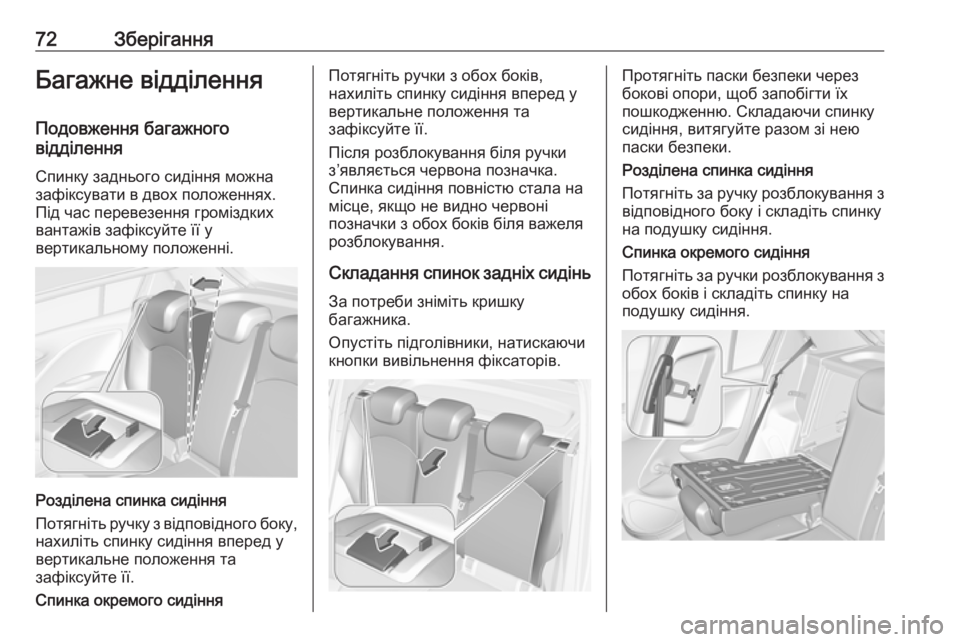

72ЗберіганняБагажне відділення
Подовження багажного
відділення
Спинку заднього сидіння можна
зафіксувати в двох положеннях.
Під час перевезення громіздких
вантажів зафіксуйте її у
вертикальному положенні.
Розділена спинка сидіння
Потягніть ручку з відповідного боку, нахиліть спинку сидіння вперед у
вертикальне положення та
зафіксуйте її.
Спинка окремого сидіння
Потягніть ручки з обох боків,
нахиліть спинку сидіння вперед у
вертикальне положення та
зафіксуйте її.
Після розблокування біля ручки
з’являється червона позначка.
Спинка сидіння повністю стала на
місце, якщо не видно червоні
позначки з обох боків біля важеля
розблокування.
Складання спинок задніх сидінь
За потреби зніміть кришку
багажника.
Опустіть підголівники, натискаючи
кнопки вивільнення фіксаторів.Протягніть паски безпеки через
бокові опори, щоб запобігти їх
пошкодженню. Складаючи спинку сидіння, витягуйте разом зі нею
паски безпеки.
Розділена спинка сидіння
Потягніть за ручку розблокування з відповідного боку і складіть спинку
на подушку сидіння.
Спинка окремого сидіння
Потягніть за ручки розблокування з обох боків і складіть спинку на
подушку сидіння.

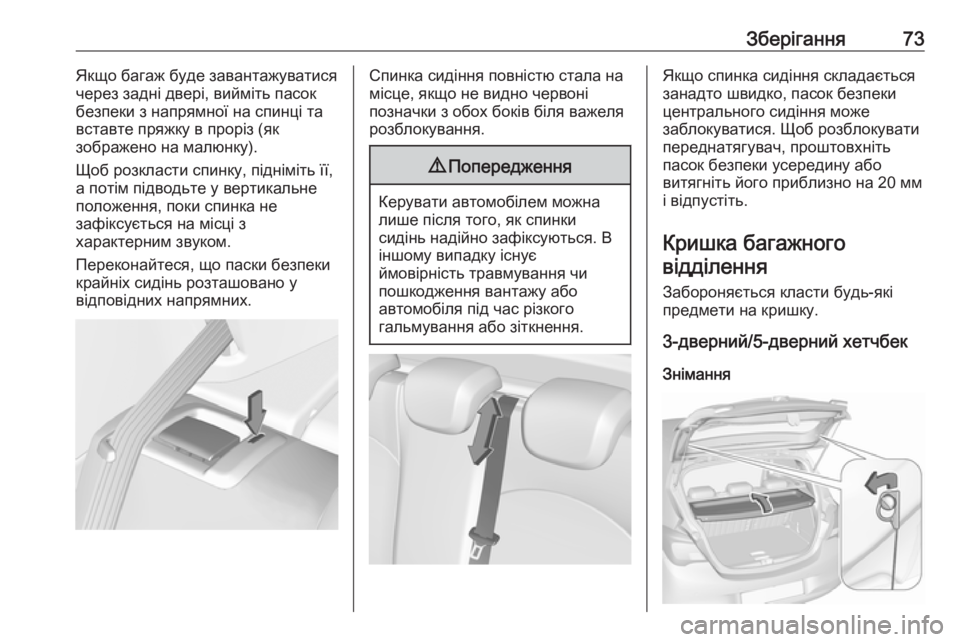

Зберігання73Якщо багаж буде завантажуватися
через задні двері, вийміть пасок
безпеки з напрямної на спинці та
вставте пряжку в проріз (як
зображено на малюнку).
Щоб розкласти спинку, підніміть її,
а потім підводьте у вертикальне
положення, поки спинка не
зафіксується на місці з
характерним звуком.
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних напрямних.Спинка сидіння повністю стала на
місце, якщо не видно червоні
позначки з обох боків біля важеля
розблокування.9 Попередження
Керувати автомобілем можна
лише після того, як спинки
сидінь надійно зафіксуються. В
іншому випадку існує
ймовірність травмування чи
пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може
заблокуватися. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Кришка багажного відділення
Забороняється класти будь-які
предмети на кришку.
3-дверний/5-дверний хетчбек
Знімання

74ЗберіганняВідчепіть паски від кришки
багажника.
Підніміть кришку за задню частину і посуньте її вгору вперед.
Зніміть кришку.
Зберігання
Якщо багажне відділення повністю
завантажене, покладіть кришку
багажного відділення на задніх
сидіннях або вийміть її з
автомобіля.
Кріплення
Установіть кришку в бокові
напрямні та складіть. Причепіть
утримувальні паски до багажника.
Фургон для доставки вантажів Кришка багажного відділення
складається з чотирьох сегментів,
кожен із яких можна зняти чи
вставити окремо.Знімання
Щоб зняти задню кришку, відчепіть паски від кришки багажника.
Підніміть кришку за задню частину і посуньте її вгору вперед. Знімітькришку.
Щоб зняти три інші сегменти (упорядку від 1 до 3), підніміть задню
частину кожної з них, від’єднайте і
поверніть, а потім зніміть.
Кріплення
Установлення сегментів
виконується в порядку від 3 до 1.
Вставте кожен сегмент у бокові
виступи.
Закриті сегменти заходять один за
одного у точках з’єднання.
Щоб установити задню кришку,
вставте її в бокові напрямні та
складіть. Причепіть утримувальні
паски до багажника.

Зберігання75Знімна кришка полика длярозміщення багажу взадній частині автомобіля
Задня кришка підлоги
Щоб дістатися до обладнання для
екстреного ремонту, підніміть
задню частину кришки підлоги.
Інструменти 3 236.
У моделях із комплектом для
ремонту шин, розміщеним
праворуч у багажному відділенні,
нішу для запасного колеса можна використовувати як додаткове
відділення для речей. Комплект
для ремонту шин 3 246.
Кришка для розділення
багажного відділення
Подвійне дно в багажному
відділенні можна встановити у двох положеннях:
● безпосередньо над кришкою ніші для запасного колеса або
кришкою полика
● у верхніх отворах багажного відділення
Щоб зняти, підніміть кришку за паз та потягніть її назад.
Щоб вставити, проштовхніть
кришку вперед у відповідні
направляючі, після чого опустіть
униз.
Якщо кришку закріплено у верхніх
отворах, простір між нею та
кришкою ніші для запасного колеса можна використовувати як
відділення для зберігання.
У цьому ж положенні, якщо
нахилити спинки задніх сидінь
уперед, утворюється майже
повністю рівна поверхня для
багажу.
Кришка для розділення багажного
відділення витримує навантаження
до 100 кг. У нижньому положенні
подвійне дно багажного відділення
здатне витримувати максимальне
допустиме навантаження.
Загальна порада9 Попередження
З міркувань безпеки слід
зберігати всі деталі на своїх
місцях у багажному відділенні.

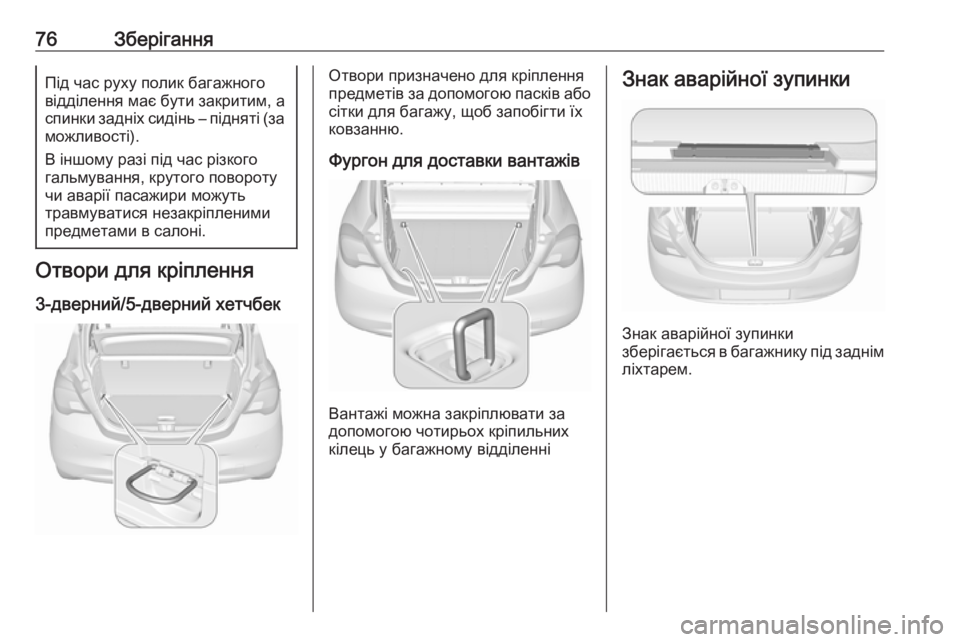

76ЗберіганняПід час руху полик багажного
відділення має бути закритим, а
спинки задніх сидінь – підняті (за
можливості).
В іншому разі під час різкого
гальмування, крутого повороту
чи аварії пасажири можуть
травмуватися незакріпленими
предметами в салоні.
Отвори для кріплення
3-дверний/5-дверний хетчбек
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Фургон для доставки вантажів
Вантажі можна закріплювати за
допомогою чотирьох кріпильних
кілець у багажному відділенні
Знак аварійної зупинки
Знак аварійної зупинки
зберігається в багажнику під заднім
ліхтарем.

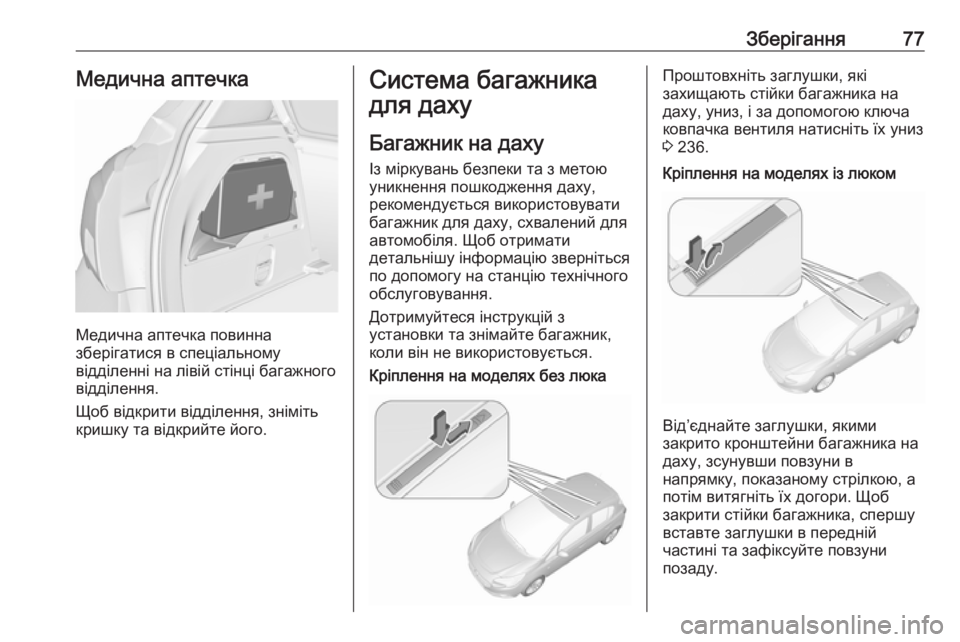

Зберігання77Медична аптечка
Медична аптечка повинна
зберігатися в спеціальному
відділенні на лівій стінці багажного
відділення.
Щоб відкрити відділення, зніміть
кришку та відкрийте його.
Система багажника
для даху
Багажник на дахуІз міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію зверніться
по допомогу на станцію технічного обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник, коли він не використовується.Кріплення на моделях без люкаПроштовхніть заглушки, які
захищають стійки багажника на
даху, униз, і за допомогою ключа
ковпачка вентиля натисніть їх униз
3 236.Кріплення на моделях із люком
Від’єднайте заглушки, якими
закрито кронштейни багажника на даху, зсунувши повзуни в
напрямку, показаному стрілкою, а
потім витягніть їх догори. Щоб
закрити стійки багажника, спершу
вставте заглушки в передній
частині та зафіксуйте повзуни
позаду.

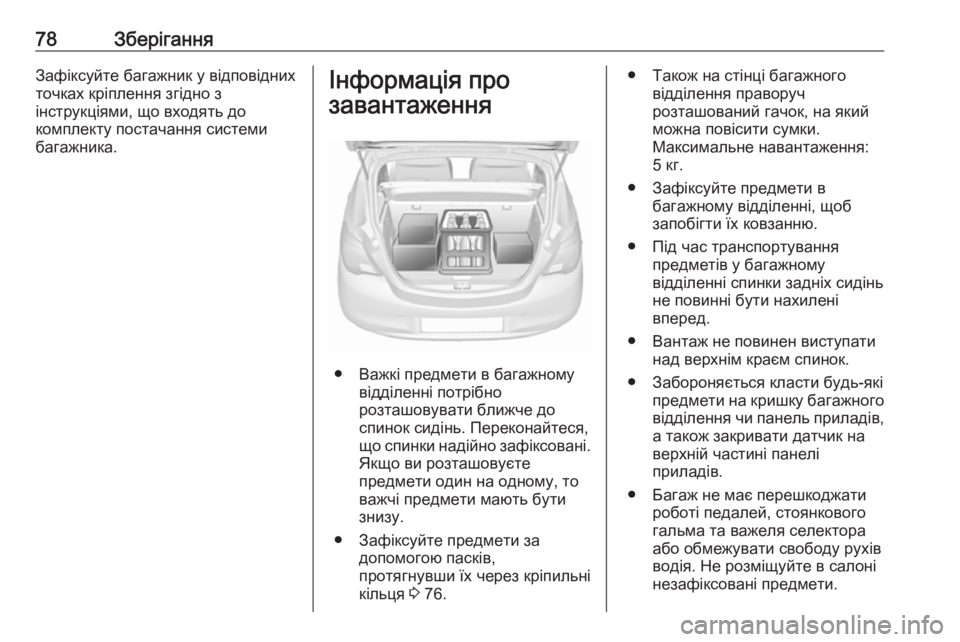

78ЗберіганняЗафіксуйте багажник у відповідних
точках кріплення згідно з
інструкціями, що входять до
комплекту постачання системи
багажника.Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети мають бути
знизу.
● Зафіксуйте предмети за допомогою пасків,
протягнувши їх через кріпильні
кільця 3 76.
● Також на стінці багажного
відділення праворуч
розташований гачок, на який
можна повісити сумки.
Максимальне навантаження:
5 кг.
● Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
● Під час транспортування предметів у багажному
відділенні спинки задніх сидінь
не повинні бути нахилені
вперед.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
