Instrumente, Bedienelemente99Geschwindigkeitsbegrenzer 3 164.
Verkehrszeichen-Assistent L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 183.
Tür offen
h leuchtet.
Eine Tür oder die Hecktür ist offen.Info-Displays

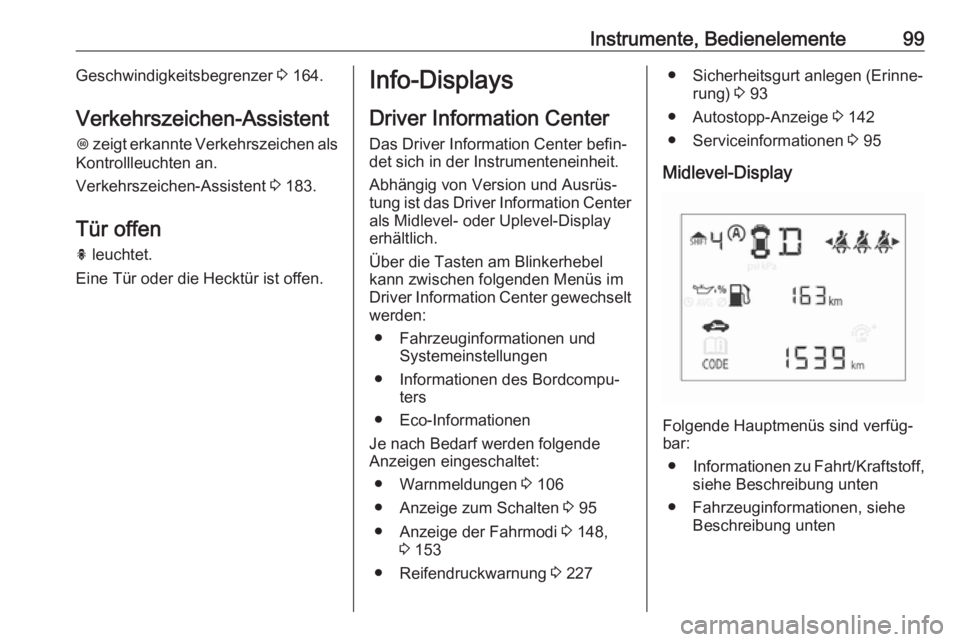

Driver Information Center
Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Abhängig von Version und Ausrüs‐
tung ist das Driver Information Center als Midlevel- oder Uplevel-Display
erhältlich.
Über die Tasten am Blinkerhebel
kann zwischen folgenden Menüs im
Driver Information Center gewechselt werden:
● Fahrzeuginformationen und Systemeinstellungen
● Informationen des Bordcompu‐ ters
● Eco-Informationen
Je nach Bedarf werden folgende
Anzeigen eingeschaltet:
● Warnmeldungen 3 106
● Anzeige zum Schalten 3 95
● Anzeige der Fahrmodi 3 148,
3 153
● Reifendruckwarnung 3 227● Sicherheitsgurt anlegen (Erinne‐
rung) 3 93
● Autostopp-Anzeige 3 142
● Serviceinformationen 3 95
Midlevel-Display
Folgende Hauptmenüs sind verfüg‐
bar:
● Informationen zu Fahrt/Kraftstoff,
siehe Beschreibung unten
● Fahrzeuginformationen, siehe Beschreibung unten

100Instrumente, BedienelementeManche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.

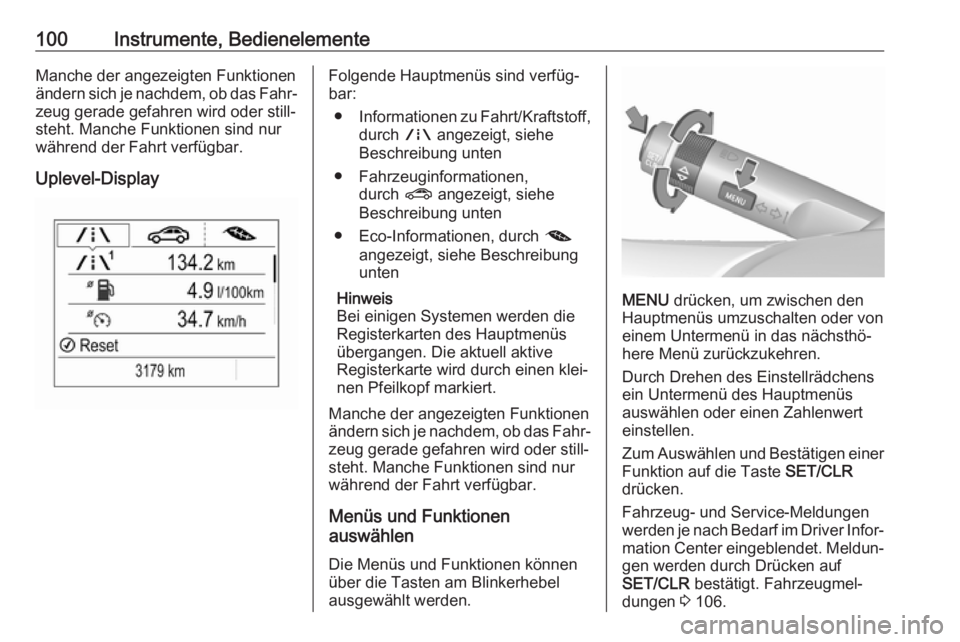

Uplevel-DisplayFolgende Hauptmenüs sind verfüg‐
bar:
● Informationen zu Fahrt/Kraftstoff,
durch ; angezeigt, siehe
Beschreibung unten
● Fahrzeuginformationen, durch ? angezeigt, siehe
Beschreibung unten
● Eco-Informationen, durch @
angezeigt, siehe Beschreibung
unten
Hinweis
Bei einigen Systemen werden die
Registerkarten des Hauptmenüs
übergangen. Die aktuell aktive
Registerkarte wird durch einen klei‐
nen Pfeilkopf markiert.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐
zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von
einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐gen werden durch Drücken auf
SET/CLR bestätigt. Fahrzeugmel‐
dungen 3 106.

Instrumente, Bedienelemente101Informationen zu Fahrt/KraftstoffFolgende Seiten können angezeigt
werden:
● Digitale Anzeige der Fahrge‐ schwindigkeit
● Tageskilometerzähler
● Durchschnittlicher Kraftstoffver‐ brauch
● Durchschnittliche Geschwindig‐ keit
● Aktueller Kraftstoffverbrauch ● Kraftstoffreichweite
● Kraftstoffreichweite bei LPG- Ausführung
● Zeitmesser
● Außentemperatur
Auswahl und Anzeige sind bei Midle‐
vel- und Uplevel-Display unterschied‐
lich.
Digitale Anzeige der
Fahrgeschwindigkeit
Digitale Anzeige der aktuellen
Geschwindigkeit.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Das Einstellrädchen drehen, um
zwischen dem Tageskilometerzähler
1 und 2 (Uplevel-Display) auszuwäh‐
len.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch
bezieht sich auf den aktuell ausge‐
wählten Modus (LPG oder Benzin).
Durchschnittliche Geschwindigkeit
Anzeige der Durchschnittsgeschwin‐ digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Die Informationen auf den Seiten 1
und 2 des Fahrtmenüs können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).

102Instrumente, BedienelementeKraftstoffreichweite
Die Reichweite wird aus dem momen‐ tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt werden muss, wird im Display eine
Warnmeldung angezeigt, die nicht
mehr erlischt. Zusätzlich blinkt die
Kontrollleuchte Y in der Kraftstoffan‐
zeige 3 97.Kraftstoffreichweite, LPG-
Ausführung
Anzeige der ungefähren Kraftstoff‐
reichweite für jeden Kraftstofftank
(LPG und Benzin). Ein niedriger
Kraftstoffstand in einem beliebigen
Tank wird durch Niedrig im entspre‐
chenden Bereich angezeigt.
Zeitmesser
Zum Starten oder Stoppen des Zeit‐
messers SET/CLR drücken. Zum
Zurücksetzen SET/CLR einige
Sekunden lang gedrückt halten.
Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.
Fahrzeuginformationen Folgende Seiten können angezeigt
werden:
● Einheit
● Geschwindigkeitswarnung ● Anzeige der verbleibenden Motoröllebensdauer
● Reifendruck
● Reifenlast
● Außentemperatur
● Fahrzeugabstand
● Verkehrszeichen-Assistent
● Sprache
Auswahl und Anzeige sind bei Midle‐
vel- und Uplevel-Display unterschied‐
lich.
Einheit
Taste SET/CLR drücken, während
die Seite angezeigt wird. Durch
Drehen des Einstellrädchens wählen

Instrumente, Bedienelemente103Sie englische (Einheit 1) oder metri‐
sche (Einheit 3) Einheiten aus.
SET/CLR drücken, um die Maßein‐
heit festzulegen.
Geschwindigkeitswarnung
Die Geschwindigkeitswarnung infor‐
miert den Fahrer, wenn eine einge‐
stellte Geschwindigkeit überschritten
wird.
Zum Festlegen der Geschwindig‐
keitswarnung auf SET/CLR drücken,
während die Seite angezeigt wird. Einstellrädchen drehen, um den Wert auszuwählen. Zum Festlegen der
Geschwindigkeit auf SET/CLR
drücken.
Beim Überschreiten der gewählten
Höchstgeschwindigkeit ertönt ein
Warnton. Wenn die Geschwindigkeit
festgelegt ist, kann die Funktion
durch Drücken auf SET/CLR ausge‐
schaltet werden, während diese Seite
angezeigt wird.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐ dauer des Öls an. Die Zahl in Prozent
bedeutet die noch verbleibende
Öllebensdauer und zeigt an, wann
das Motoröl und der Filter gewechselt werden müssen 3 89.
Reifendruck
Die Reifendruckwerte aller Räder
werden während der Fahrt auf dieser
Seite angezeigt 3 227.
Reifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐
nen Reifendruck gewählt werden
3 227.
Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.Fahrzeugabstand
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 168.
Verkehrszeichen-Assistent
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 183.
Sprache
Die gewünschte Sprache als Anzei‐
gesprache auswählen.
ECO-InformationenFolgende Seiten können angezeigt
werden:
● Eco-Trend
● Eco-Index
● Hauptverbraucher

104Instrumente, BedienelementeEco-Trend
Zeigt die Entwicklung des Durch‐
schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐
brauch.
Die Grafik kann durch Drücken auf
SET/CLR zurückgesetzt werden.
Eco-Index
Der aktuelle Kraftstoffverbrauch wird
als Eco-Balkendiagramm angezeigt.
Für einen möglichst geringen Kraft‐
stoffverbrauch den Fahrstil so anpas‐
sen, dass die ausgefüllten Balken
innerhalb des Eco-Bereichs bleiben.
Je mehr Balken voll sind, desto höher
der Kraftstoffverbrauch.
Gleichzeitig wird der Wert für den
Durchschnittsverbrauch angezeigt.
Hauptverbraucher
Listet die größten Verbraucher unter
den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐ sparnis wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐
zung, um die Motorlast zu erhöhen. In diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer
aktiviert wurde.
Colour-Info-Display Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
Colour-Info-Display mit Touchsc‐
reen-Funktion.Das Colour-Info-Display mit Touchsc‐ reen-Funktion zeigt Folgendes in
Farbe an:
● Uhrzeit 3 82
● Außentemperatur 3 81
● Datum 3 82
● Rückfahrkameraanzeige 3 181
● Anweisungen der Einparkhilfe bzw. der erweiterten Einparkhilfe
3 169
● Einstellungen der elektronischen Klimatisierungsautomatik 3 133
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Systemmeldungen
● Fahrzeugmeldungen 3 106
● Einstellungen für Fahrzeugper‐ sonalisierung 3 109
Die Art der Informationen und die
Anzeige hängen von den vorgenom‐
menen Einstellungen ab.

Instrumente, Bedienelemente105Menüs und Einstellungen
auswählen
Menüs und Einstellungen werden
über den Touchscreen ausgewählt.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger auf das Display-
Symbol des benötigten Menüs tippen.
Zum Bestätigen einer Auswahl einentsprechendes Symbol antippen.
Um auf die nächsthöhere Menüstufe
zurückzukehren, 9 antippen.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 109.
Graphic-Info-Display Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
Graphic-Info-Display.
Das Graphic-Info-Display zeigt
Folgendes an:
● Uhrzeit 3 82
● Außentemperatur 3 81
● Datum 3 82
● Einstellungen der elektronischen Klimatisierungsautomatik 3 133
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 109
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
CONFIG drücken: Die Menüseite
Einstellungen wird angezeigt.
Den Knopf MENU-TUNE drehen, um
eine Einstellung oder einen Wert
auszuwählen.
Den Knopf MENU-TUNE drücken,
um eine Einstellung oder einen Wert
zu bestätigen.

106Instrumente, BedienelementeAuf BACK drücken, um ein Menü
oder eine Einstellung zu verlassen,
ohne das letzte Zeichen einer
Zeichenfolge zu ändern oder zu
löschen. Die Taste einige Sekunden
lang drücken, um den gesamten
Eintrag zu löschen.
Zum Verlassen des Menüs
Einstellungen BACK schrittweise
drücken oder nach Bestätigen der Änderungen CONFIG drücken.
Fahrzeugpersonalisierung 3 109.
Gespeicherte Einstellungen 3 22.Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung1Motorölwechsel durchführen3Motorkühlmittelstand niedrig4Klimaanlage aus5Lenkradsperre aktiv7Lenkrad drehen, Zündung aus-
und wieder einschalten

Instrumente, Bedienelemente107Nr.Fahrzeugmeldung9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des RückfahrlichtsNr.Fahrzeugmeldung24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigenNr.Fahrzeugmeldung49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 14656Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten

108Instrumente, BedienelementeNr.Fahrzeugmeldung75Klimaanlage warten76Toter-Winkel-Warnung warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parkenschalten95Airbag warten128Motorhaube geöffnet134Störung Einparkhilfe, Stoß‐
fänger säubern136Einparkhilfe warten145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterieNr.Fahrzeugmeldung151Zum Starten Kupplung drücken258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im Uplevel-
Display
Die Fahrzeugmeldungen werden alsText angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Fahrzeugmeldungen im Colour- Info-Display
Einige wichtige Meldungen werden
zusätzlich auf dem Colour-Info-
Display angezeigt. Manche Meldun‐
gen werden nur einige Sekunden
lang eingeblendet.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es ertönt ein einzelner Warnton.
Der Warnton für nicht angelegte
Sicherheitsgurte hat Vorrang vor
allen anderen Warn- und Signaltö‐ nen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung im Driver Information Center oder
Info-Display.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei unbeabsichtigtem Spurwech‐
sel.
● Wenn bei ausgefahrenem Heck‐ träger der Rückwärtsgang einge‐legt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand
erreicht hat.
