OPEL CORSA E 2017.5 Gebruikershandleiding (in Dutch)

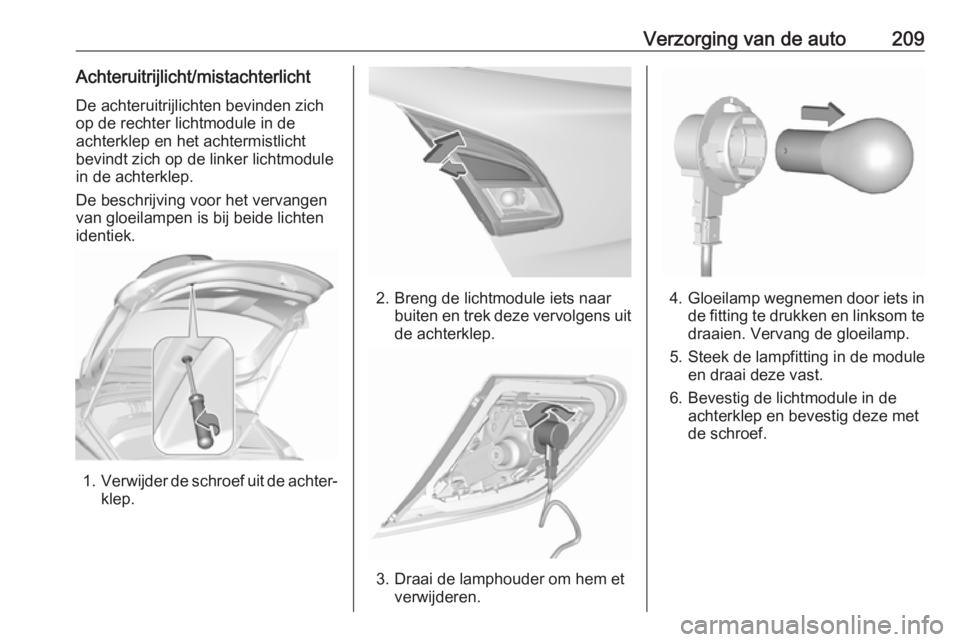

Verzorging van de auto209Achteruitrijlicht/mistachterlichtDe achteruitrijlichten bevinden zich
op de rechter lichtmodule in de
achterklep en het achtermistlicht
bevindt zich op de linker lichtmodule
in de achterklep.
De beschrijving voor het vervangen van gloeilampen is bij beide lichten
identiek.
1. Verwijder de schroef uit de achter‐
klep.
2. Breng de lichtmodule iets naar buiten en trek deze vervolgens uitde achterklep.
3. Draai de lamphouder om hem et verwijderen.
4.Gloeilamp wegnemen door iets in
de fitting te drukken en linksom te draaien. Vervang de gloeilamp.
5. Steek de lampfitting in de module en draai deze vast.
6. Bevestig de lichtmodule in de achterklep en bevestig deze met
de schroef.

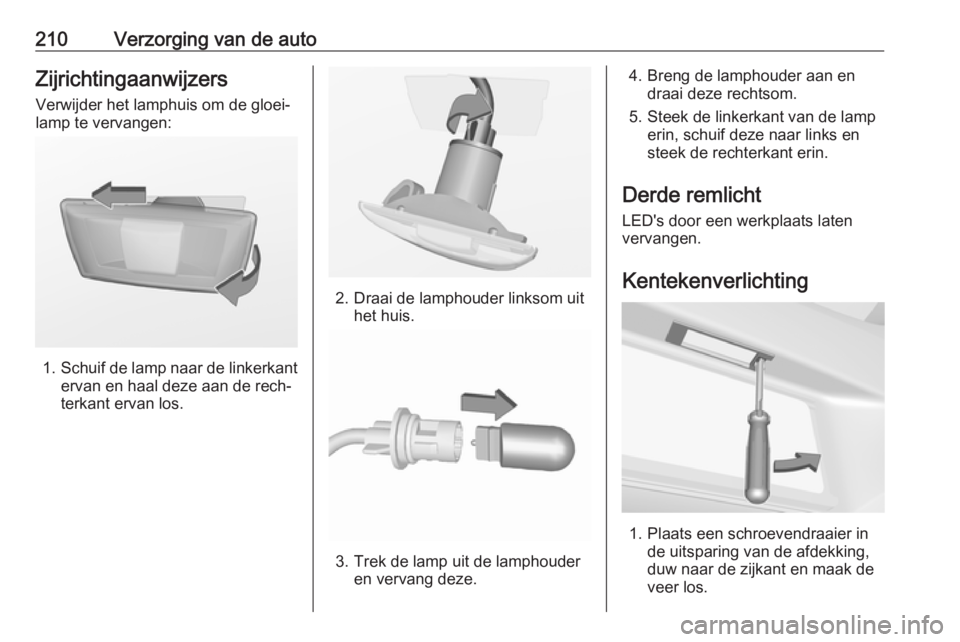

210Verzorging van de autoZijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Derde remlicht LED's door een werkplaats laten
vervangen.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.

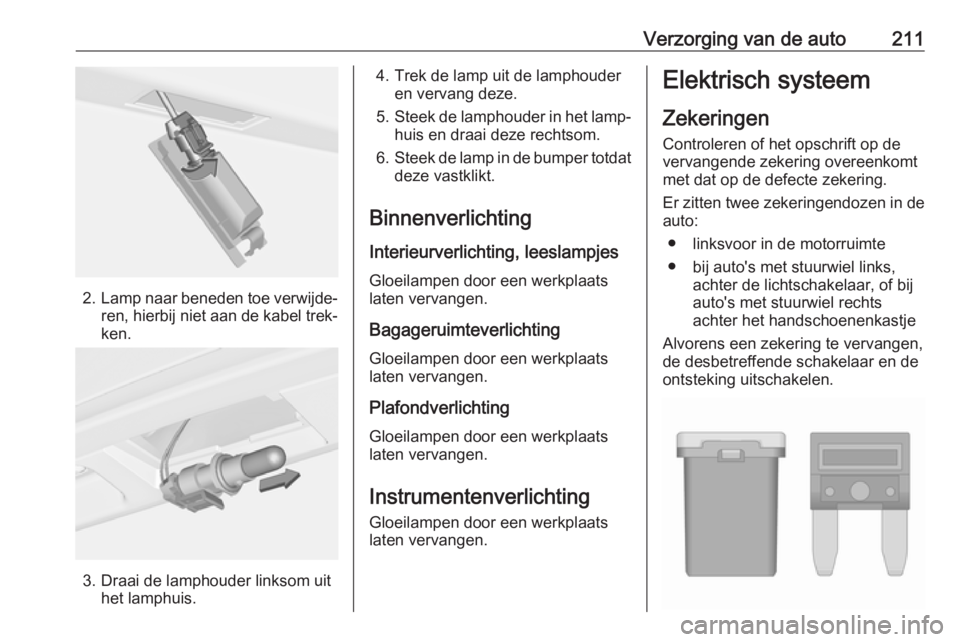

Verzorging van de auto211
2.Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper totdat
deze vastklikt.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte
● bij auto's met stuurwiel links, achter de lichtschakelaar, of bij
auto's met stuurwiel rechts
achter het handschoenenkastje
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.

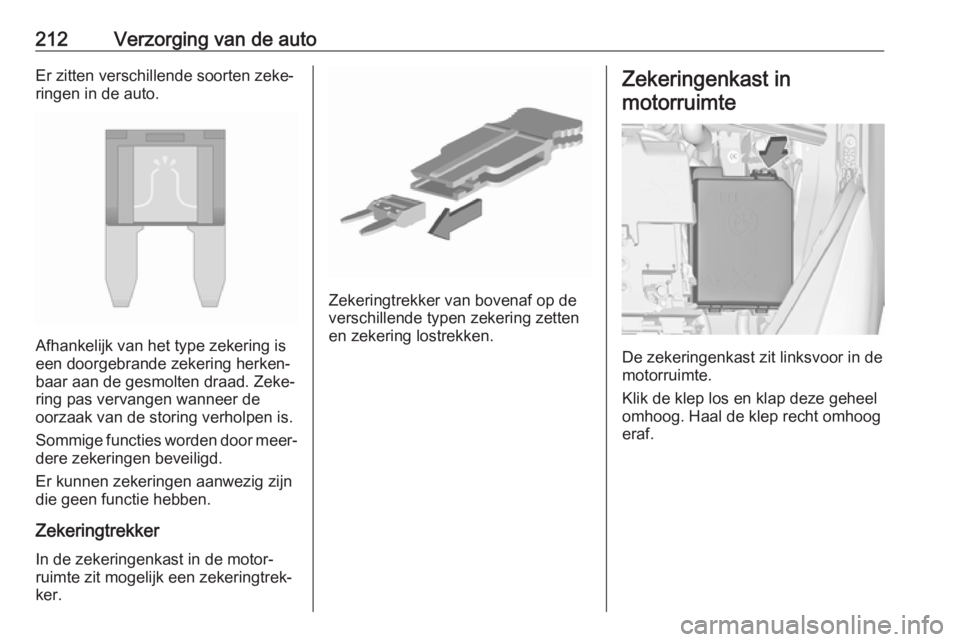

212Verzorging van de autoEr zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

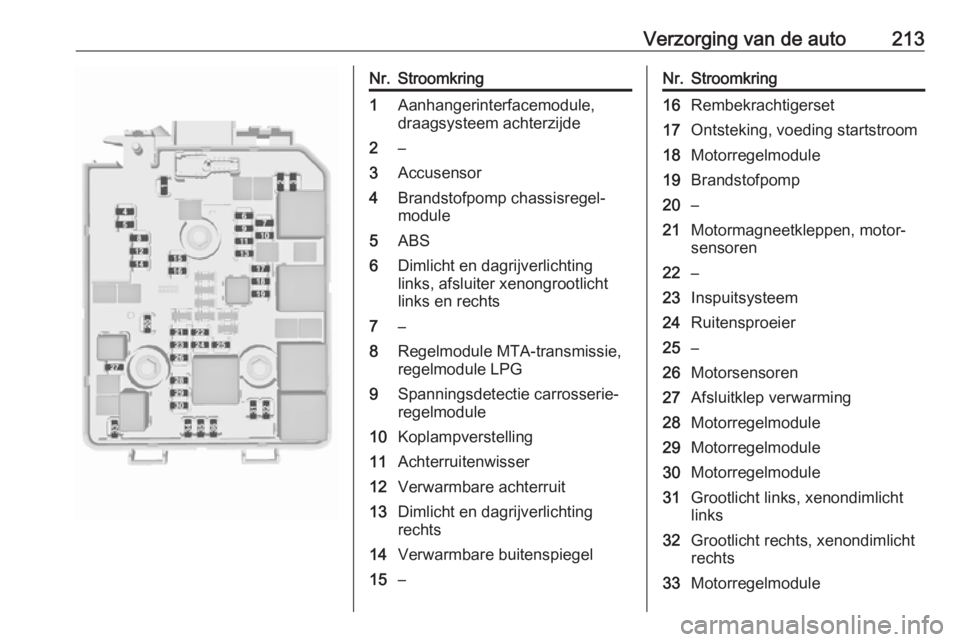

Verzorging van de auto213Nr.Stroomkring1Aanhangerinterfacemodule,
draagsysteem achterzijde2–3Accusensor4Brandstofpomp chassisregel‐
module5ABS6Dimlicht en dagrijverlichting links, afsluiter xenongrootlicht
links en rechts7–8Regelmodule MTA-transmissie,
regelmodule LPG9Spanningsdetectie carrosserie‐
regelmodule10Koplampverstelling11Achterruitenwisser12Verwarmbare achterruit13Dimlicht en dagrijverlichting
rechts14Verwarmbare buitenspiegel15–Nr.Stroomkring16Rembekrachtigerset17Ontsteking, voeding startstroom18Motorregelmodule19Brandstofpomp20–21Motormagneetkleppen, motor‐
sensoren22–23Inspuitsysteem24Ruitensproeier25–26Motorsensoren27Afsluitklep verwarming28Motorregelmodule29Motorregelmodule30Motorregelmodule31Grootlicht links, xenondimlicht
links32Grootlicht rechts, xenondimlicht
rechts33Motorregelmodule

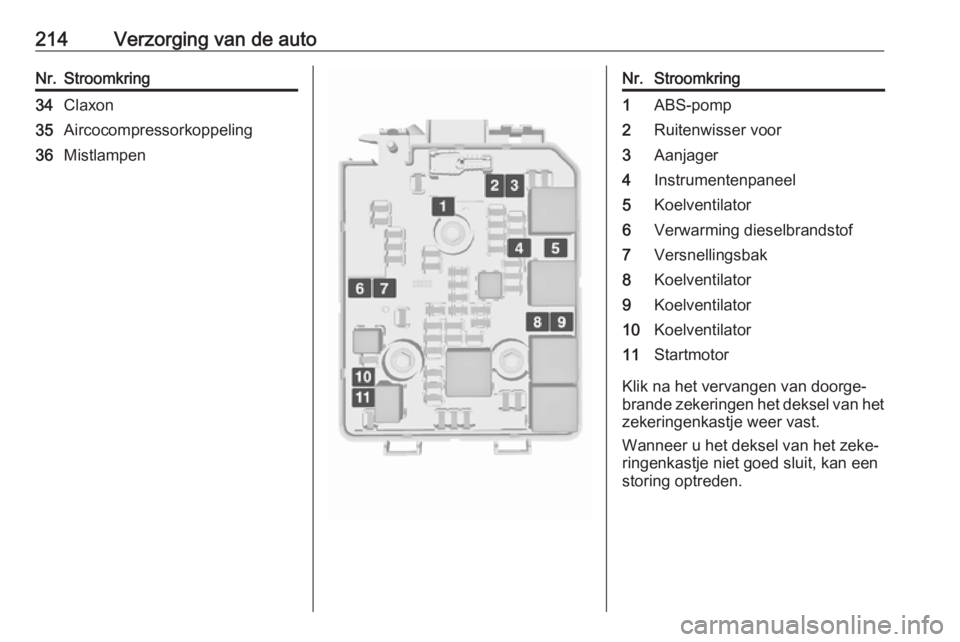

214Verzorging van de autoNr.Stroomkring34Claxon35Aircocompressorkoppeling36MistlampenNr.Stroomkring1ABS-pomp2Ruitenwisser voor3Aanjager4Instrumentenpaneel5Koelventilator6Verwarming dieselbrandstof7Versnellingsbak8Koelventilator9Koelventilator10Koelventilator11Startmotor
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

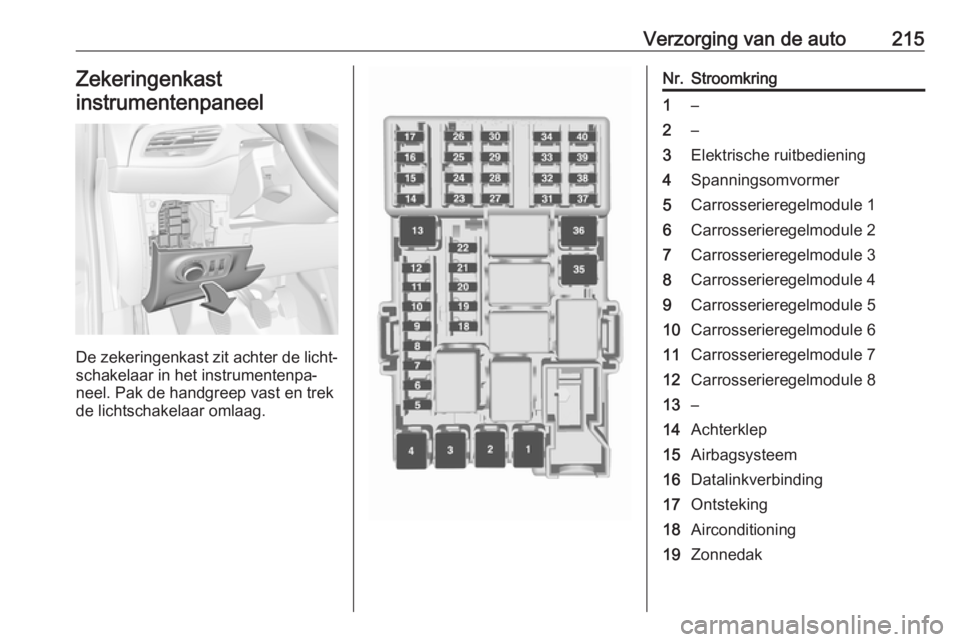

Verzorging van de auto215Zekeringenkast
instrumentenpaneel
De zekeringenkast zit achter de licht‐ schakelaar in het instrumentenpa‐
neel. Pak de handgreep vast en trek
de lichtschakelaar omlaag.
Nr.Stroomkring1–2–3Elektrische ruitbediening4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Airbagsysteem16Datalinkverbinding17Ontsteking18Airconditioning19Zonnedak

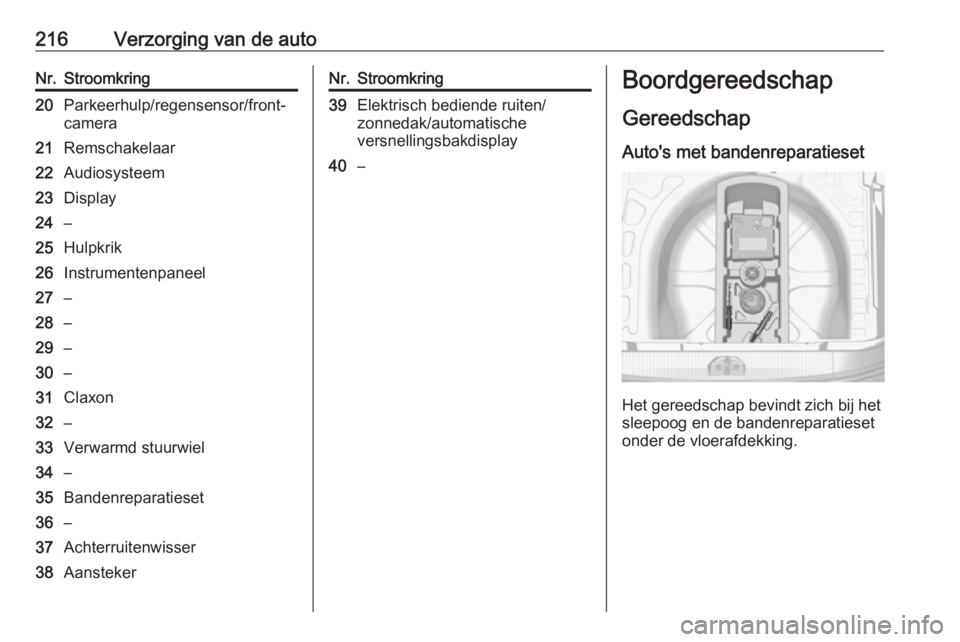

216Verzorging van de autoNr.Stroomkring20Parkeerhulp/regensensor/front‐
camera21Remschakelaar22Audiosysteem23Display24–25Hulpkrik26Instrumentenpaneel27–28–29–30–31Claxon32–33Verwarmd stuurwiel34–35Bandenreparatieset36–37Achterruitenwisser38AanstekerNr.Stroomkring39Elektrisch bediende ruiten/
zonnedak/automatische
versnellingsbakdisplay40–Boordgereedschap
Gereedschap
Auto's met bandenreparatieset
Het gereedschap bevindt zich bij het
sleepoog en de bandenreparatieset
onder de vloerafdekking.

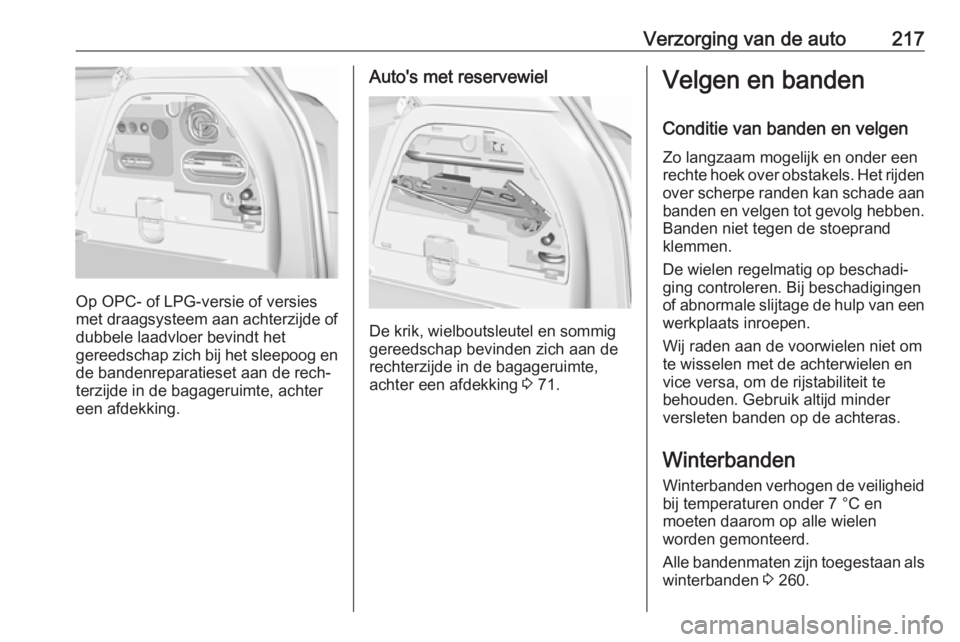

Verzorging van de auto217
Op OPC- of LPG-versie of versies
met draagsysteem aan achterzijde of dubbele laadvloer bevindt het
gereedschap zich bij het sleepoog en
de bandenreparatieset aan de rech‐
terzijde in de bagageruimte, achter
een afdekking.
Auto's met reservewiel
De krik, wielboutsleutel en sommig
gereedschap bevinden zich aan de
rechterzijde in de bagageruimte,
achter een afdekking 3 71.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om
te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te
behouden. Gebruik altijd minder
versleten banden op de achteras.
Winterbanden
Winterbanden verhogen de veiligheid bij temperaturen onder 7 °C en
moeten daarom op alle wielen
worden gemonteerd.
Alle bandenmaten zijn toegestaan als
winterbanden 3 260.

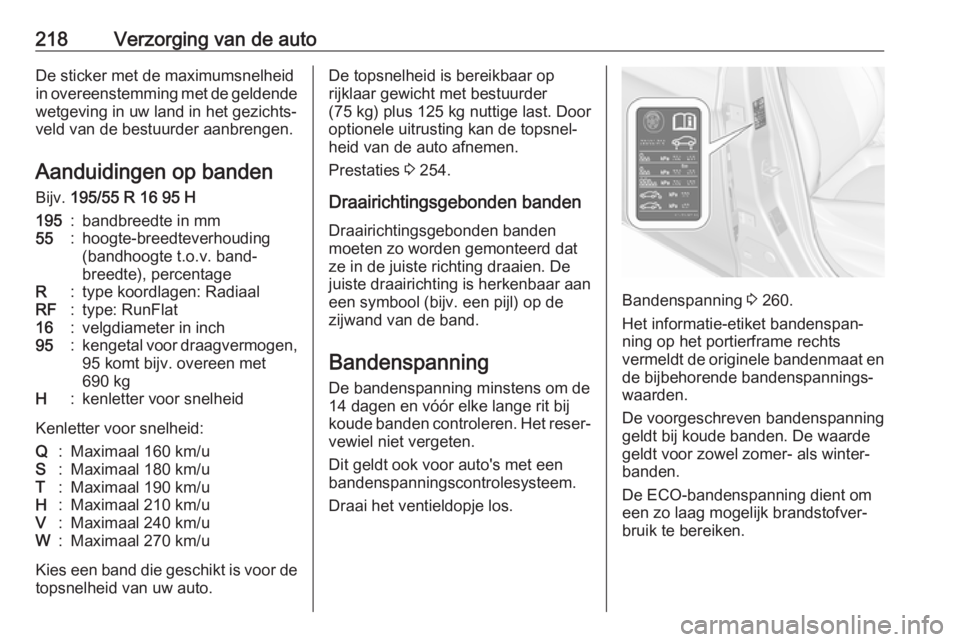

218Verzorging van de autoDe sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 195/55 R 16 95 H195:bandbreedte in mm55:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte), percentageR:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:Maximaal 240 km/uW:Maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐
heid van de auto afnemen.
Prestaties 3 254.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de
zijwand van de band.
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten.
Dit geldt ook voor auto's met een
bandenspanningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 260.
Het informatie-etiket bandenspan‐
ning op het portierframe rechts
vermeldt de originele bandenmaat en de bijbehorende bandenspannings‐
waarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
