ESP OPEL CORSA E 2017.5 Instruktionsbok

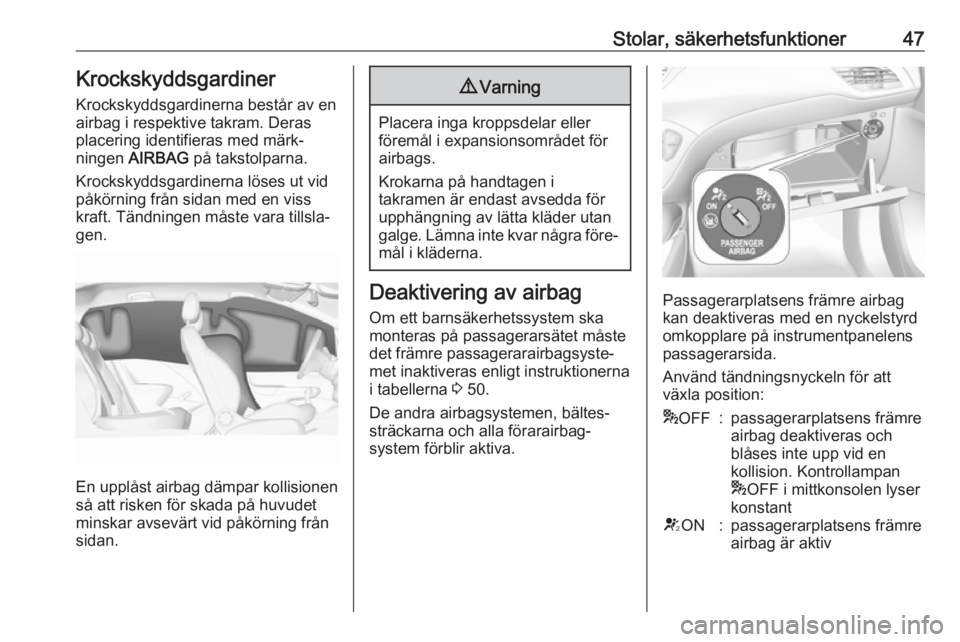

Stolar, säkerhetsfunktioner47Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. Deras
placering identifieras med märk‐
ningen AIRBAG på takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss kraft. Tändningen måste vara tillsla‐
gen.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i
takramen är endast avsedda för
upphängning av lätta kläder utan
galge. Lämna inte kvar några före‐ mål i kläderna.
Deaktivering av airbag
Om ett barnsäkerhetssystem ska
monteras på passagerarsätet måste det främre passagerarairbagsyste‐
met inaktiveras enligt instruktionerna
i tabellerna 3 50.
De andra airbagsystemen, bältes‐
sträckarna och alla förarairbag‐
system förblir aktiva.Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
passagerarsida.
Använd tändningsnyckeln för att
växla position:
* OFF:passagerarplatsens främre
airbag deaktiveras och
blåses inte upp vid en
kollision. Kontrollampan
* OFF i mittkonsolen lyser
konstantV ON:passagerarplatsens främre
airbag är aktiv

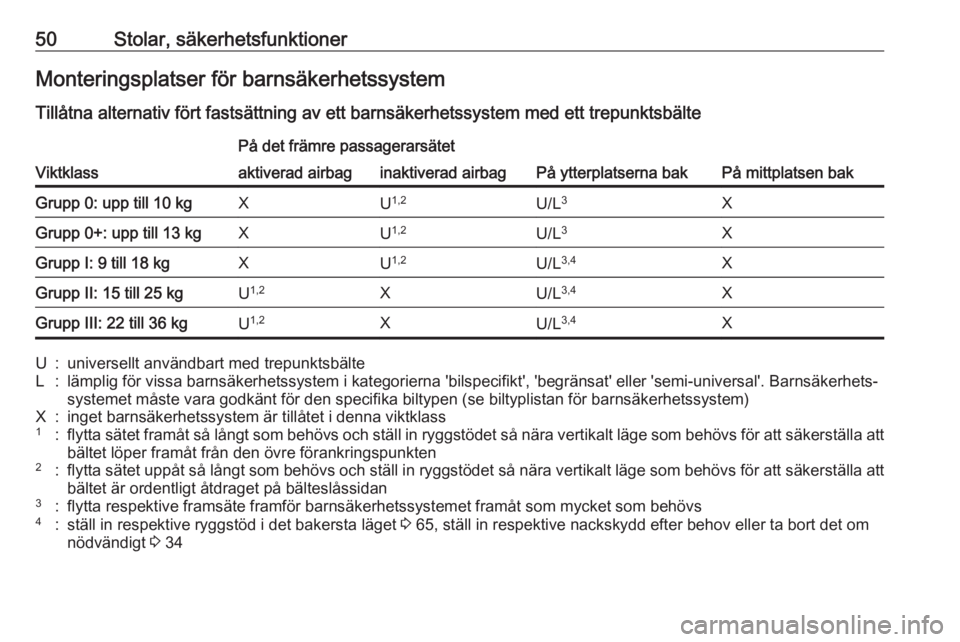

50Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgXU 1,2U/L 3XGrupp 0+: upp till 13 kgXU1,2U/L 3XGrupp I: 9 till 18 kgXU1,2U/L 3,4XGrupp II: 15 till 25 kgU1,2XU/L 3,4XGrupp III: 22 till 36 kgU1,2XU/L 3,4XU:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att
bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive ryggstöd i det bakersta läget 3 65, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 34

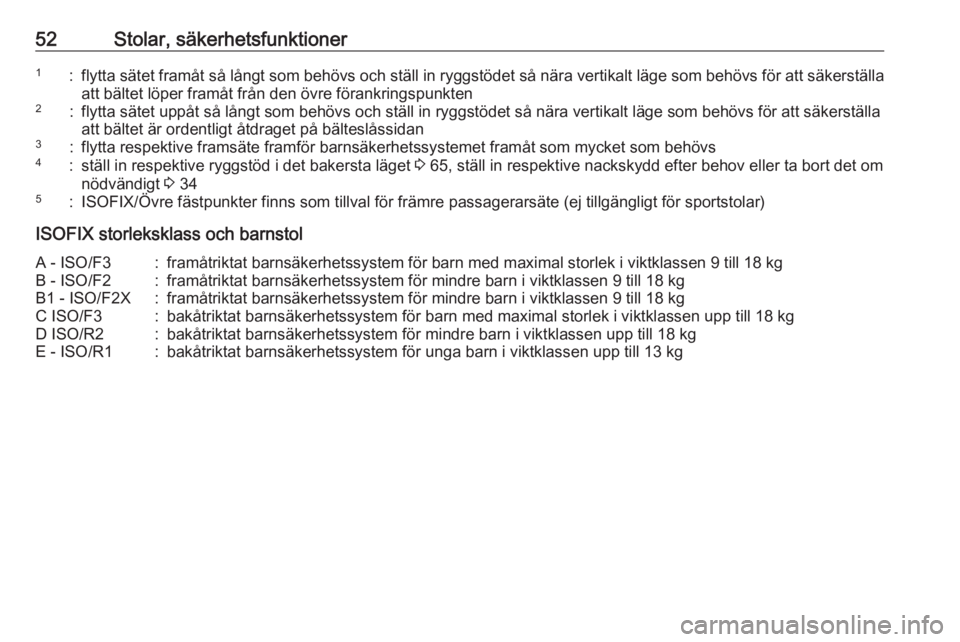

52Stolar, säkerhetsfunktioner1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställaatt bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställaatt bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive ryggstöd i det bakersta läget 3 65, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 345:ISOFIX/Övre fästpunkter finns som tillval för främre passagerarsäte (ej tillgängligt för sportstolar)
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

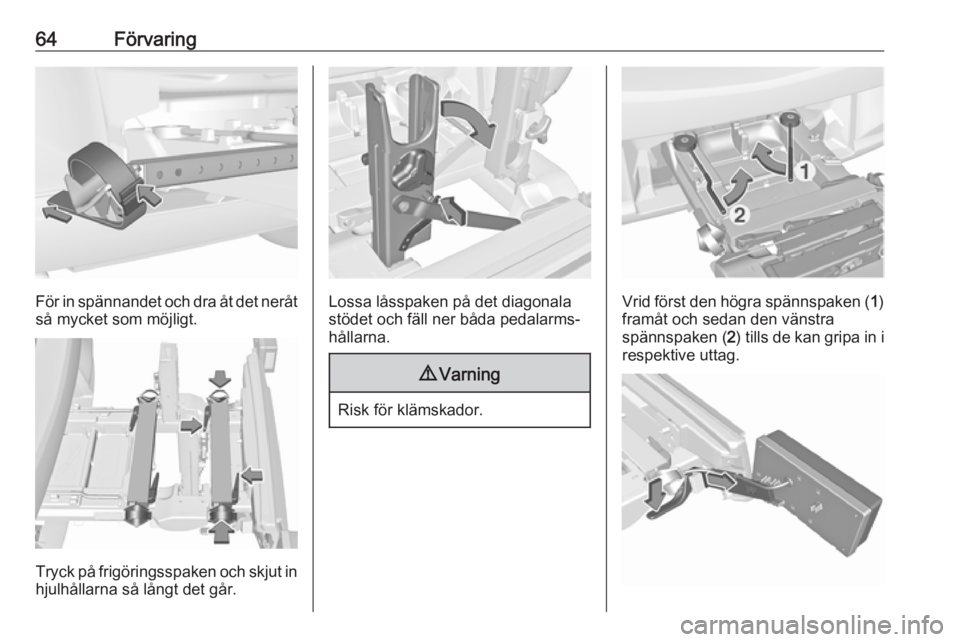

64Förvaring
För in spännandet och dra åt det neråt
så mycket som möjligt.
Tryck på frigöringsspaken och skjut in hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Vrid först den högra spännspaken ( 1)
framåt och sedan den vänstra
spännspaken ( 2) tills de kan gripa in i
respektive uttag.

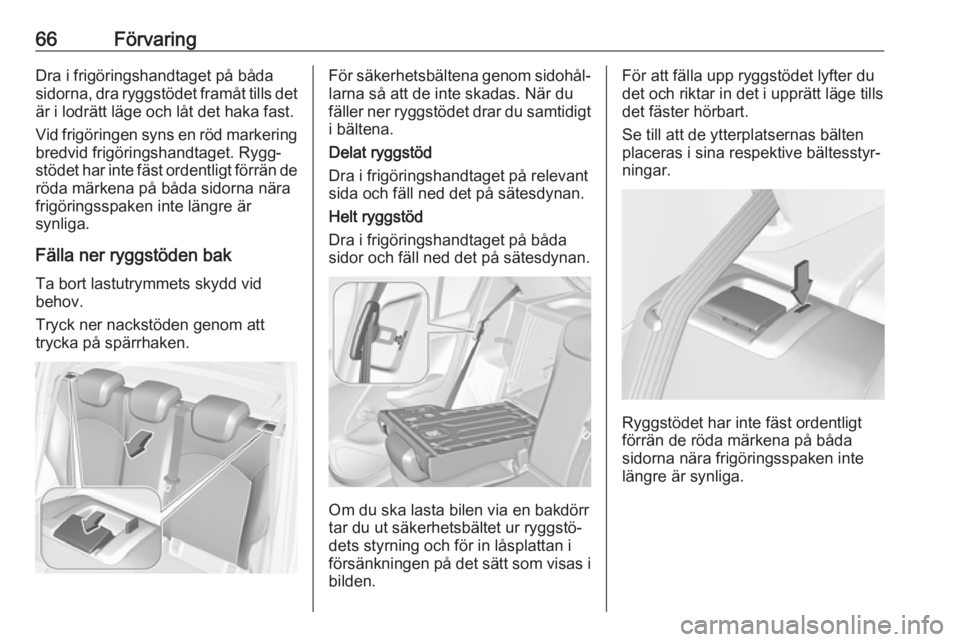

66FörvaringDra i frigöringshandtaget på båda
sidorna, dra ryggstödet framåt tills det
är i lodrätt läge och låt det haka fast.
Vid frigöringen syns en röd markering
bredvid frigöringshandtaget. Rygg‐
stödet har inte fäst ordentligt förrän de
röda märkena på båda sidorna nära
frigöringsspaken inte längre är
synliga.
Fälla ner ryggstöden bak
Ta bort lastutrymmets skydd vid
behov.
Tryck ner nackstöden genom att
trycka på spärrhaken.För säkerhetsbältena genom sidohål‐
larna så att de inte skadas. När du
fäller ner ryggstödet drar du samtidigt i bältena.
Delat ryggstöd
Dra i frigöringshandtaget på relevant
sida och fäll ned det på sätesdynan.
Helt ryggstöd
Dra i frigöringshandtaget på båda
sidor och fäll ned det på sätesdynan.
Om du ska lasta bilen via en bakdörr
tar du ut säkerhetsbältet ur ryggstö‐ dets styrning och för in låsplattan i
försänkningen på det sätt som visas i
bilden.
För att fälla upp ryggstödet lyfter du
det och riktar in det i upprätt läge tills
det fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstödet har inte fäst ordentligt
förrän de röda märkena på båda
sidorna nära frigöringsspaken inte
längre är synliga.

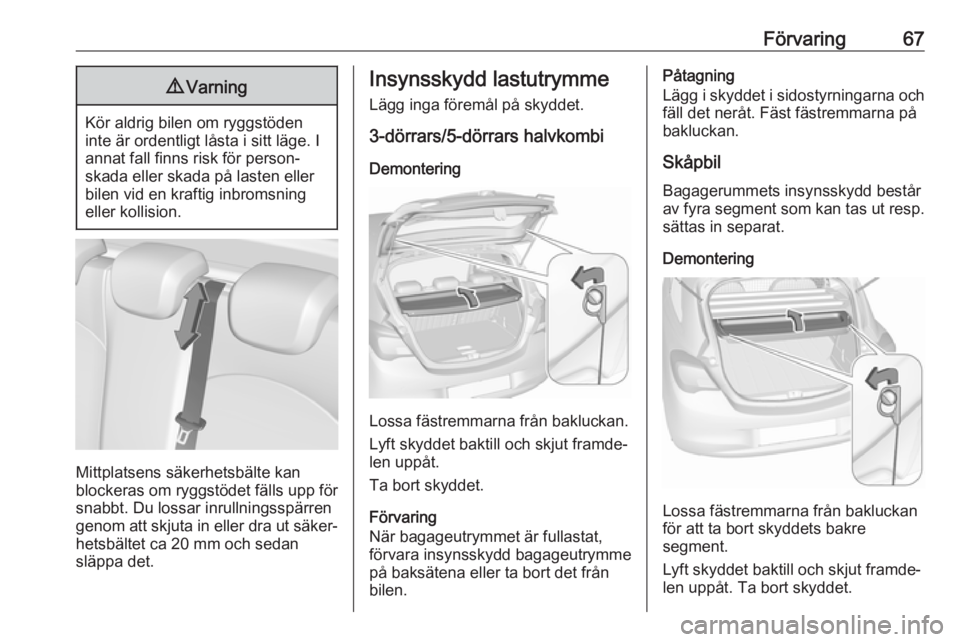

Förvaring679Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastutrymme
Lägg inga föremål på skyddet.
3-dörrars/5-dörrars halvkombi
Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Skåpbil Bagagerummets insynsskydd består
av fyra segment som kan tas ut resp.
sättas in separat.
Demontering
Lossa fästremmarna från bakluckan
för att ta bort skyddets bakre
segment.
Lyft skyddet baktill och skjut framde‐
len uppåt. Ta bort skyddet.

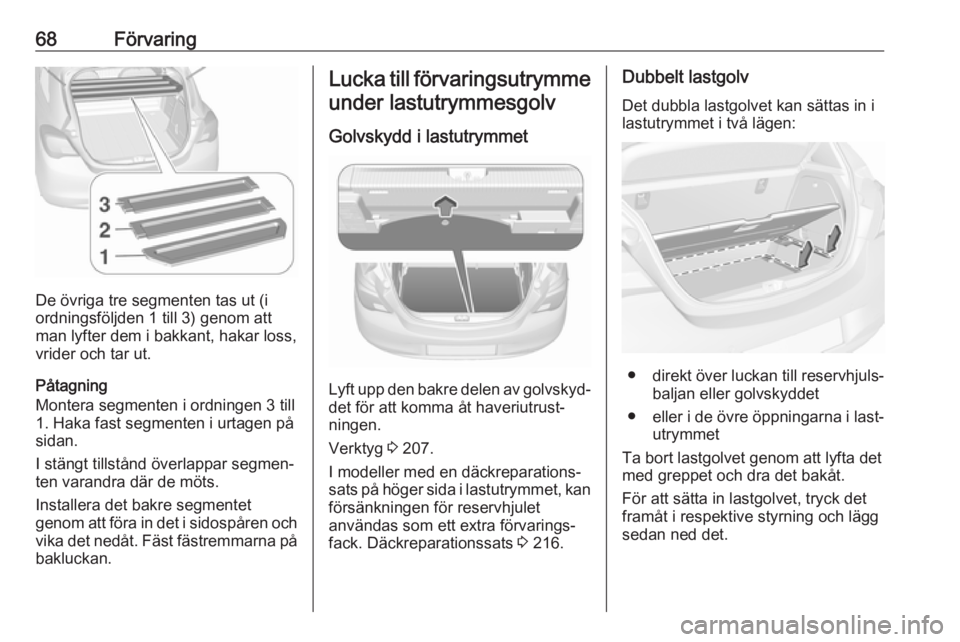

68Förvaring
De övriga tre segmenten tas ut (i
ordningsföljden 1 till 3) genom att man lyfter dem i bakkant, hakar loss,
vrider och tar ut.
Påtagning
Montera segmenten i ordningen 3 till
1. Haka fast segmenten i urtagen på
sidan.
I stängt tillstånd överlappar segmen‐
ten varandra där de möts.
Installera det bakre segmentet
genom att föra in det i sidospåren och
vika det nedåt. Fäst fästremmarna på bakluckan.
Lucka till förvaringsutrymme
under lastutrymmesgolv
Golvskydd i lastutrymmet
Lyft upp den bakre delen av golvskyd‐ det för att komma åt haveriutrust‐
ningen.
Verktyg 3 207.
I modeller med en däckreparations‐
sats på höger sida i lastutrymmet, kan försänkningen för reservhjulet
användas som ett extra förvarings‐
fack. Däckreparationssats 3 216.
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in ilastutrymmet i två lägen:
● direkt över luckan till reservhjuls‐
baljan eller golvskyddet
● eller i de övre öppningarna i last‐
utrymmet
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt i respektive styrning och lägg
sedan ned det.

72Instrument och reglageInstrument och
reglageReglage ....................................... 73
Rattinställning ............................ 73
Rattreglage ................................ 73
Rattvärme .................................. 73
Tuta ........................................... 74
Vindrutetorkare/ vindrutespolare ......................... 74
Bakrutetorkare/ bakrutespolare .......................... 75
Yttertemperatur ......................... 76
Klocka ........................................ 77
Eluttag ....................................... 79
Induktiv laddning .......................79
Cigarettändare ........................... 80
Askfat ........................................ 80
Varningslampor, mätare och in‐
dikatorer ....................................... 80
Instrumentgrupp ........................80
Hastighetsmätare ......................80
Vägmätare ................................. 81
Trippmätare ............................... 81
Varvräknare ............................... 82
Bränslemätare ........................... 82
Bränslevalsreglage ....................82Temperaturmätare
motorkylvätska ......................... 83
Servicedisplay ........................... 83
Kontrollampor ............................ 84
Blinkers ...................................... 86
Bältespåminnare .......................87
Airbag och bältessträckare ........87
Deaktivering av airbag ...............88
Laddningssystem ......................88
Felindikeringslampa ..................88
Bilen behöver service snart .......88
Broms- och kopplingssystem ....88
Trampa på pedalen ...................89
Låsningsfritt bromssystem (ABS) ........................................ 89
Växling ....................................... 89
Servostyrning ............................ 89
Filbytesvarning .......................... 89
Parkeringshjälp med ultraljud ....89
Elektronisk stabilitetsreglering av .............................................. 90
Elektronisk stabilitetsreglering och drivkraftsreglering ..............90
Drivkraftsreglering av ................90
Förglödning ............................... 90
Dieselpartikelfilter ......................90
Övervakningssystem för däcktryck .................................. 90
Motoroljetryck ............................ 91
Låg bränslenivå ......................... 91Startspärr................................... 91
Minskad motoreffekt ..................91
Autostop .................................... 91
Ytterbelysning ............................ 92
Helljus ........................................ 92
Helljusassistent ......................... 92
Dimljus ....................................... 92
Dimbakljus ................................. 92
Farthållare ................................. 92
Fordon detekterat framför ..........92
Hastighetsbegränsare ...............92
Trafikmärkesassistans ...............92
Dörr öppen ................................ 92
Informationsdisplayer ...................93
Förarinformationscentral ...........93
Colour-Info-Display ....................97
Graphic-Info-Display ..................98
Bilmeddelanden ........................... 99
Varningsljud ............................. 101
Batterispänning .......................101
Personliga inställningar .............102
Telematiktjänster .......................105
OnStar ..................................... 105

74Instrument och reglageRattens markerade greppytor värms
snabbare och till en högre temperatur än resten av ratten.
Värmen är på när motorn är igång och
under ett Autostop.
Stopp/start-system 3 133.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamINT:intervalltorkning
eller
torkautomatik med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
torkfrekvensen.

Instrument och reglage75Inställbar känslighet för regnsensorn
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
regnsensorns känslighet.
Regnsensorn känner av vatten‐
mängden på rutan och styr vindrute‐
torkarens intervall och hastighet auto‐ matiskt.
Efter 20 sekunder utan torkaktivitet
flyttas torkararmarna något nedåt till parkeringsläge.
Håll sensorn fri från damm, smuts och is.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 191
Bakrutetorkare/
bakrutespolare
Bakrutetorkare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
ON:kontinuerlig funktionOFF:avINT:intervallfunktion
