Körning och hantering169

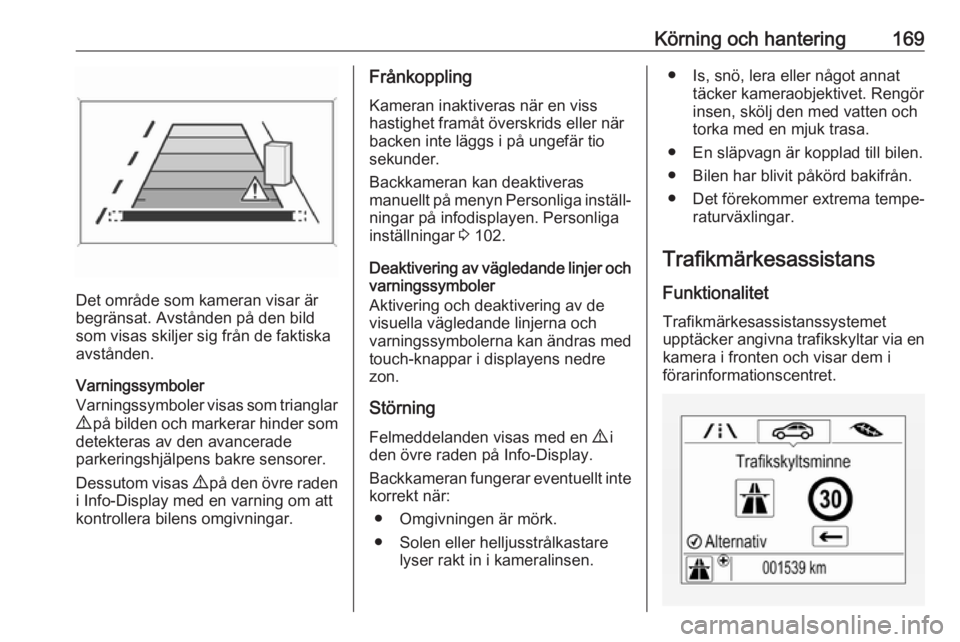

Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär tio
sekunder.
Backkameran kan deaktiveras
manuellt på menyn Personliga inställ‐
ningar på infodisplayen. Personliga inställningar 3 102.
Deaktivering av vägledande linjer och varningssymboler
Aktivering och deaktivering av de visuella vägledande linjerna och
varningssymbolerna kan ändras med
touch-knappar i displayens nedre
zon.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.● Is, snö, lera eller något annattäcker kameraobjektivet. Rengör
insen, skölj den med vatten och torka med en mjuk trasa.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans Funktionalitet Trafikmärkesassistanssystemet
upptäcker angivna trafikskyltar via en
kamera i fronten och visar dem i
förarinformationscentret.

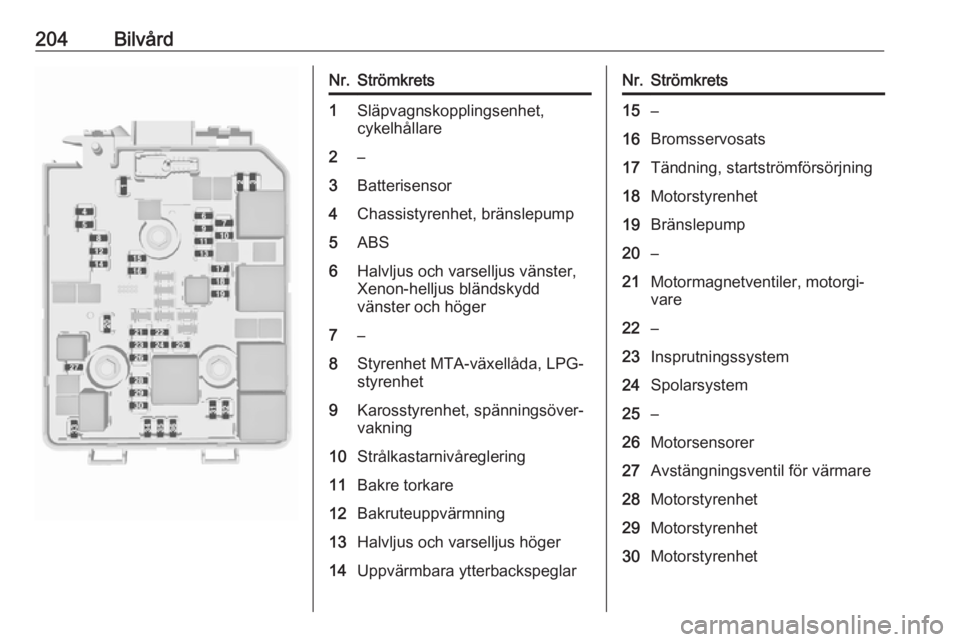

204BilvårdNr.Strömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet, spänningsöver‐
vakning10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglarNr.Strömkrets15–16Bromsservosats17Tändning, startströmförsörjning18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Insprutningssystem24Spolarsystem25–26Motorsensorer27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet

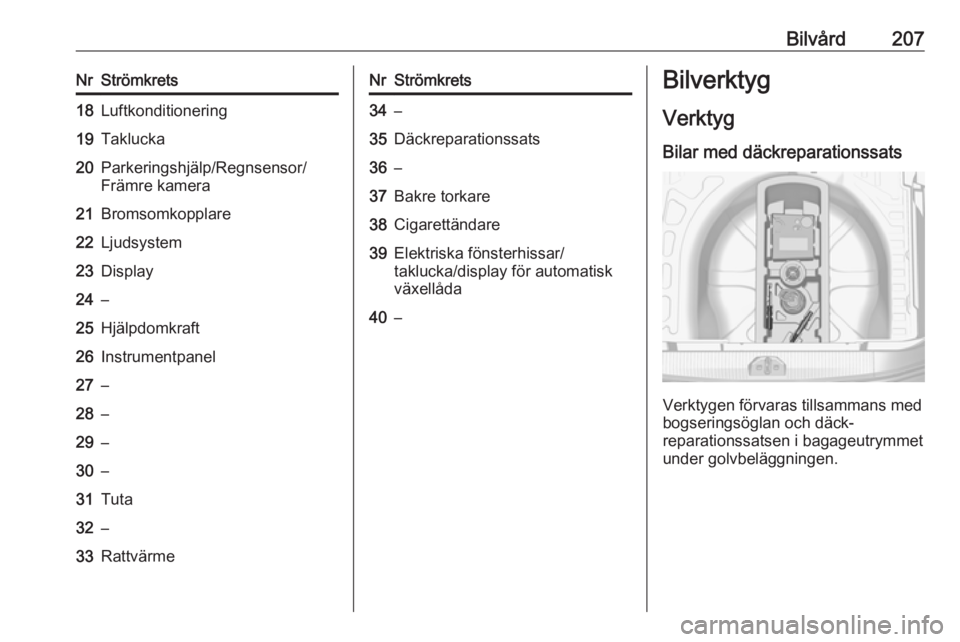

Bilvård207NrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27–28–29–30–31Tuta32–33RattvärmeNrStrömkrets34–35Däckreparationssats36–37Bakre torkare38Cigarettändare39Elektriska fönsterhissar/
taklucka/display för automatisk
växellåda40–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen förvaras tillsammans med
bogseringsöglan och däck‐
reparationssatsen i bagageutrymmet
under golvbeläggningen.

210BilvårdDäcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få
korrekt däcktrycksvärde:
● Identifiera motorns identifierings‐
kod. Motordata 3 241.
● Identifiera respektive däck.
● Däcktryckstabellerna visar alla möjliga däckkombinationer
3 249.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer
bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om däcktrycket skall sänkas eller höjas slår du av tändningen. När du
har justerat däcktrycket slår du på
tändningen och väljer relevant inställ‐ ning på sidan Tyre load (däckbelast‐
ning) i förarinformationscentralen 3 93.
Temperaturförhållanden
Däcktrycket är beroende av däckets temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.

Bilvård211Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar ? i förarinformations‐
centret.
Menyn kan väljas genom att man trycker på knapparna på blinkers‐
spaken.
Tryck på MENU för att välja
Inställningar ? .
Vrid inställningsratten för att välja däcktrycksövervakningssystemet.
Mellannivådisplay:
Däcktrycket för varje däck visas på
dess egen sida.
Högnivådisplay:
Däcktrycken för alla däck visas på en
sida.
Systemstatus och tryckvarningar indi‐ keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 209.
För lågt däcktryck indikeras av
kontrollampan w 3 90.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 249.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.

212BilvårdNär däcken har pumpats kan dubehöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera däcktrycket.
Bilmeddelanden 3 99.
Om däcktrycket skall sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 249 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 93. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara när
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.
Mellannivådisplay:
Välj ● LO för komforttryck upp till
tre personer
● ECO för Eco-tryck upp till
tre personer
● Hi för full last.
Högnivådisplay:

Bilvård213
Välj● Lätt för komforttryck upp till
tre personer.
● Eko för Eco-tryck upp till
tre personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny hjulposition efter att hjulen har roterats eller efter
att hela hjulparet har bytts ut och om
en eller flera däcktryckssensorer har
ersatts. Matchningsprocessen för
däcktryckssensorer bör också utföras
sedan ett reservhjul har bytts ut mot
ett vanligt hjul med en däcktrycksgi‐
vare.
Felindikeringslampan ska slockna w
och varningsmeddelandet eller koden
ska försvinna vid nästa tändningscy‐
kel. Givarna matchas mot hjulens
position med hjälp av ett omlärnings‐
verktyg, i följande ordning: vänster
framhjul, höger framhjul, höger
bakhjul och vänster bakhjul. Blinker‐
lampan vid den aktuella aktiva posi‐
tionen lyser tills sensorn har
matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och fem minuter totalt för att matcha allafyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.I bilar med automatiserad manuell
växellåda: Behåll bromspedalen
nedtryckt. Håll växelväljaren i
läget N i fem sekunder tills P visas
i Förarinformationscentralen. P
indikerar att givarmatchningspro‐
cessen för däcktryck kan inledas.
I bilar med manuell växellåda: välj
neutral.
4. Använd MENU eller blinkers‐
spaken för att välja
Inställningar ? i förarinforma‐
tionscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
Mellannivådisplay:
Högnivådisplay:

214Bilvård
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan
bekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upprepa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt informationsetiketten för
däcktryck.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 93.
Mönsterdjup
Kontrollera profildjupet regelbundet.Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
(1,6 mm) har nåtts när profilen har
slitits till en slitagevarnare (TWI =
Tread Wear Indicator). Deras läge
finns angivet med markeringar på
däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter sex år.

263Parkeringshjälp med ultraljud ......89
Parkeringsljus ............................ 115
Partikelfilter ................................. 137
Personliga inställningar .............102
Pollenfilter .................................. 128
Prestanda .................................. 243
Programmerade inställningar .......22
Punktering .................................. 221
R Radiofjärrkontroll .........................21
Radio Frequency Identification (RFID) ..................................... 258
Rattinställning .............................. 73
Rattreglage .................................. 73
Rattvärme .................................... 73
Registrerade varumärken ...........256
Registreringsskyltsbelysning .....201
Reglage ........................................ 73
Rekommenderade vätskor och smörjmedel ..................... 234, 238
Reparation av kollisionsskada ....253
Reservhjul .................................. 224
Rullningsavstängning ................133
Räckviddsinställning för strålkastare ............................. 111
S Service ....................................... 129
Servicedisplay ............................. 83
Serviceinformation .....................233Servostyrning................................ 89
Sidoairbagsystem ........................46
Sidoblinkers ............................... 201
Sidoljus ....................................... 109
Skydd mot batteriurladdning ......118
Släpstabilitetsassistans .............185
Släpvagnskoppling .....................181
Snökedjor .................................. 215
Solskydd ...................................... 32
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 191
Stadskörningsläge ......................150
Starta ................................... 17, 131
Starta motor ....................... 132, 142
Start med startkablar .................226
Startspärr ............................... 28, 91
Stolsposition ................................ 35
Stopp-start-system .....................133
Strålkastare vid körning i utlandet .................................. 111
Strömavbrott .............................. 140
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9 Ställa in spegel .............................. 8
Ställa in stol ............................. 7, 36
Stöldlarm ..................................... 26
Stöldskyddslåsning ......................26
Symboler ....................................... 4
System för upptäckt av föremål ..157
Säkerhetsbälte ............................... 8Säkerhetsbälten ........................... 39 Säkringar ................................... 202
Säkring av bilen ............................ 26
Säkringscentral, instrumentpanel .....................206
Säkringscentral, motorrum ........203
Sätesvärme .................................. 38
T
Tak................................................ 32
Taklast .......................................... 71
Taklucka ...................................... 32
Tankning .................................... 177
Temperaturmätare motorkylvätska ......................... 83
Tillbehör och bilmodifiering ........187
Top-tether, fästöglor ....................53
Trafikmärkesassistans ..........92, 169
Trampa på pedalen ......................89
Trepunktsbälte ............................. 40
Trippmätare ................................. 81
Tuta ....................................... 13, 74
Typskylt ..................................... 237
Tändningslås lägen ...................131
U
Ultraljudssensorer för parkeringshjälp ........................ 157
Uppvärmda speglar .....................29
Uppvärmd bakruta .......................31
Uppvärmd vindruta .......................32
