Conservação do veículo219Luzes de máximos
1. Rodar a tampa (3) para aesquerda e retirá-la.
2. Pressionar o grampo paradesencaixar o casquilho. Afastar
o suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes laterais/luzes de condução
diurna com lâmpadas
1. Rodar o casquilho da lâmpada (1)
para a esquerda para desengatar.

220Conservação do veículo2. Pressionar os dois grampos eretirar o casquilho da lâmpada do
alojamento do farol.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
alojamento dos faróis e rodar para a direita.
Luzes laterais/luzes de condução
diurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de xénon9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como LEDs
e não podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Indicadores de mudança de direcção
dianteiros 3 222.
Iluminação de cantos
1. Rodar a tampa (3) para a
esquerda e retirá-la.

Conservação do veículo2212.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Retirar a lâmpada do conector da
ficha desengatando e puxando.
4. Substituir a lâmpada. Ligar e engatar o suporte da lâmpada
com o conector da ficha.
5. Inserir o suporte da lâmpada no reflector e rodar para a direita
para prender.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.

222Conservação do veículoIndicadores de mudança de
direcção dianteiros
Os indicadores de mudança de
direcção dianteiros incluem
lâmpadas de longa duração que não
podem ser substituídas.
Consultar uma oficina no caso de um lâmpada de longa duração avariada.
Luzes traseiras
1. Soltar a cobertura na bagageira do respectivo lado e removê-la.
Nos veículos com o kit de reparação de pneus na parede
lateral direita:
Remover as peças do kit de
reparação de pneus e todas as
ferramentas da reentrância
traseira. Comprimir esta
reentrância no lado superior e
remover da parede lateral.
2. Desapertar ambas as porcas de fixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Pressionar as presilhas de retenção e retirar o suporte da
lâmpada do grupo óptico.

Conservação do veículo223
5. Retirar e substituir a lâmpadaempurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando para a
esquerda:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir e rodar a lâmpada para a direita no grupo óptico traseiro.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porca de
fixação de plástico pelo lado de
dentro da bagageira.
Fechar a tampa e encaixar.
Luz de marcha-atrás/luz de nevoeiro traseira
A luz de marcha-atrás encontra-se no grupo óptico direito na porta da
bagageira e a luz de nevoeiro traseira
encontra-se grupo óptico esquerdo
na porta da bagageira.
A descrição da substituição de
lâmpadas é idêntica para ambas as
luzes.
1. Remover o parafuso da porta da bagageira.
2. Afastar o grupo ópticoligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.

224Conservação do veículo

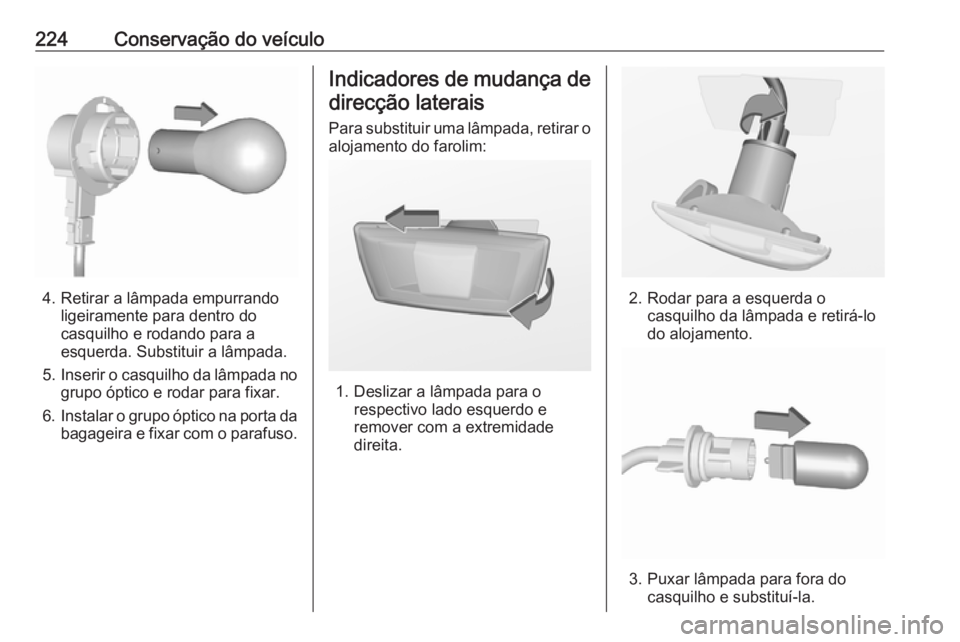

4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.
Indicadores de mudança de
direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar para a esquerda o casquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.

Conservação do veículo2254. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Luz do habitáculo
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.

226Conservação do veículoInstalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos de condução à esquerda, atrás do interruptor
das luzes, ou, nos veículos de
condução à direita, atrás do
porta-luvas
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.

Conservação do veículo227Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1Módulo de interface do reboque,
sistema de suporte traseiro2–3Sensor da bateria4Bomba de combustível do módulo de comando do chassis5ABS6Luzes de médios e luzes de
condução diurna esquerdas,
obturador de luzes de máximos
Xenon esquerda e direita7–8Módulo de comando da trans‐
missão MTA, módulo de
comando de GPL9Detecção da tensão do módulo
de comando da carroçaria10Nivelamento dos faróis11Limpa-vidros traseiro12Óculo traseiro aquecido

228Conservação do veículoN.ºCircuito13Luzes de médios e luzes de
condução diurna direitas14Espelho retrovisor exterior
aquecido15–16Kit de reforço do travão17Ignição, fonte de alimentação
externa para arranque do motor18Módulo de controlo do motor19Bomba de combustível20–21Solenóides do motor, sensores
do motor22–23Sistema de injecção24Sistema de lavagem25–26Sensores do motor27Válvula de corte do aquecedorN.ºCircuito28Módulo de controlo do motor29Módulo de controlo do motor30Módulo de controlo do motor31Luzes de máximos esquerdas,
luzes de médios Xenon
esquerdas32Luzes de máximos direitas,
luzes de médios Xenon direitas33Módulo de controlo do motor34Buzina35Embraiagem do compressor do
ar condicionado36Faróis de nevoeiro
